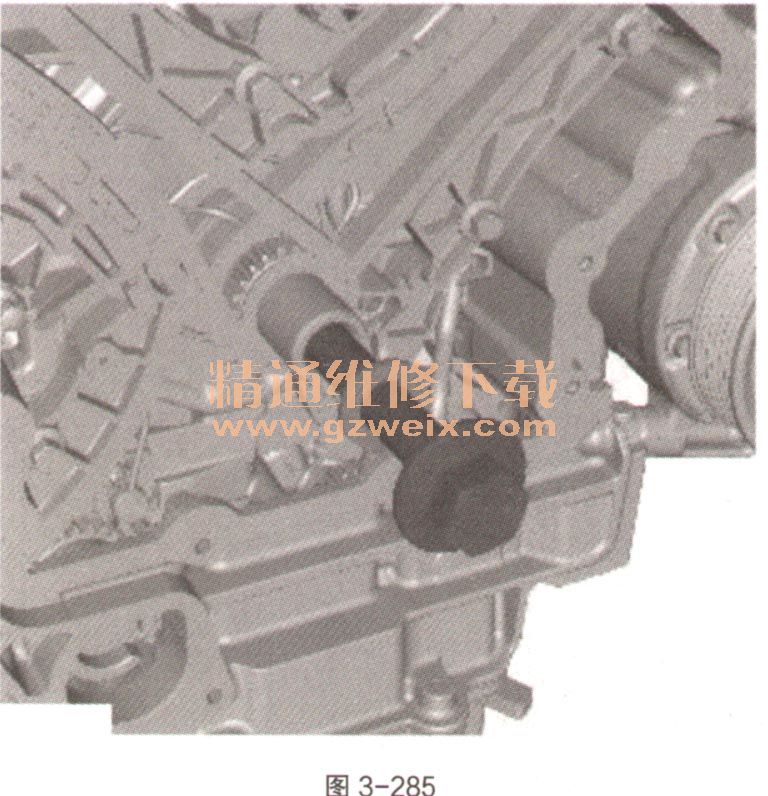

28使用M16垫圈安装曲轴带轮螺栓，以防止安装过程中对曲轴造成损坏，如图3-285。扭矩：50N·m。

    29拆下专用工具，如图3-286。专用工具：303-1448。

    30顺时针旋转发动机2圈。

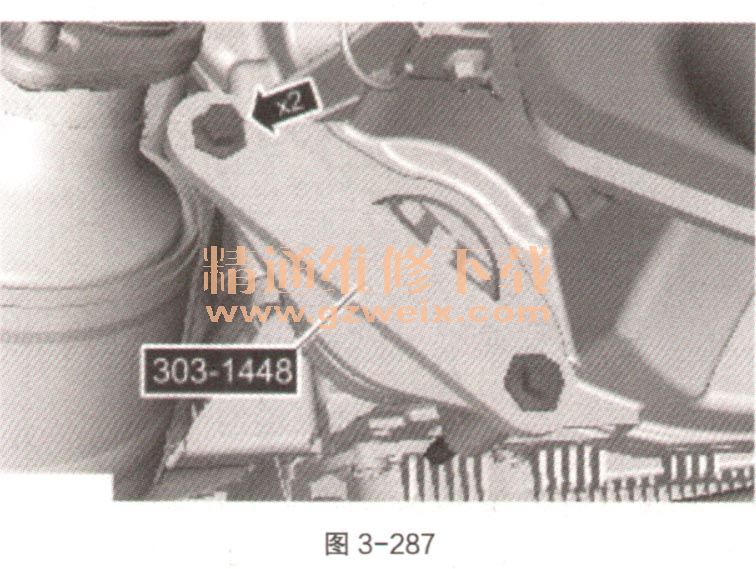

    31安装专用工具，如图3-287。专用工具：303-1448。

    32安装如图3-288部件。

    33拆下专用工具，如图3-289。专用工具：303-1448。

    34仅顺时针旋转曲轴。安装专用工具，如图3-290。专用工具：303-1447。

    35如果无法安装专用工具，返回到安装步骤22，直至正确安装专用工具303-1445为止，如图3-291。如果按指令需执行步骤22，要确保在安装专用工具之前先松开可变气门正时装置固定螺栓。安装专用工具。

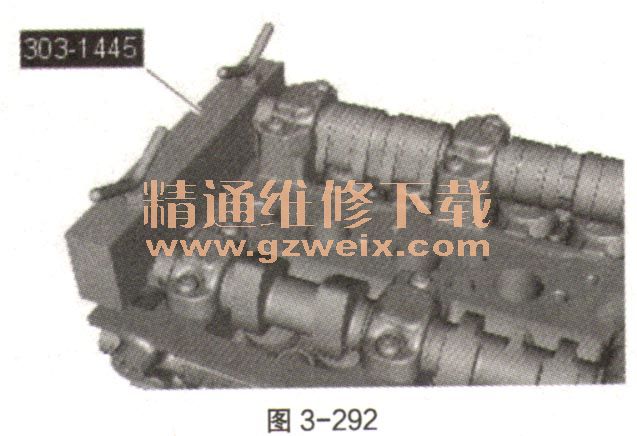

    36如果无法安装专用工具，则必须重复执行正时链条安装步骤。安装专用工具，如图3-292。

    37拆下专用工具，如图3-293。

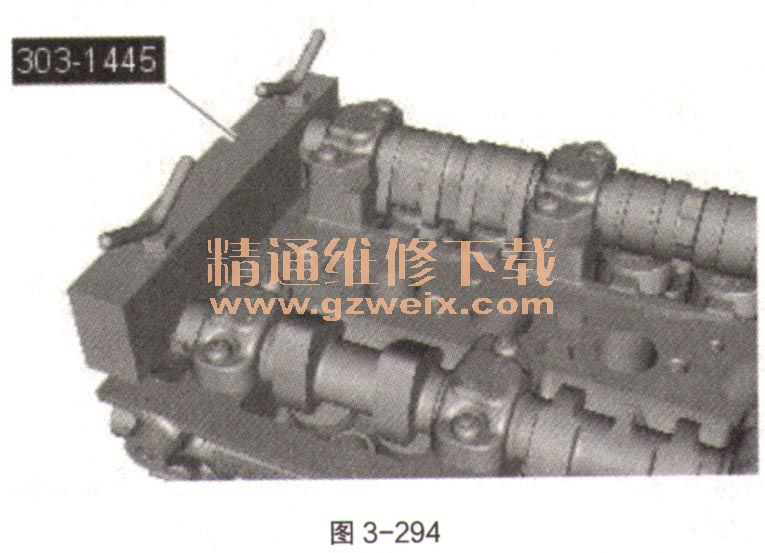

    38拆下专用工具，如图3-294。专用工具：303-1445。

    39拆下专用工具，如图3-295。专用工具：303-1447。

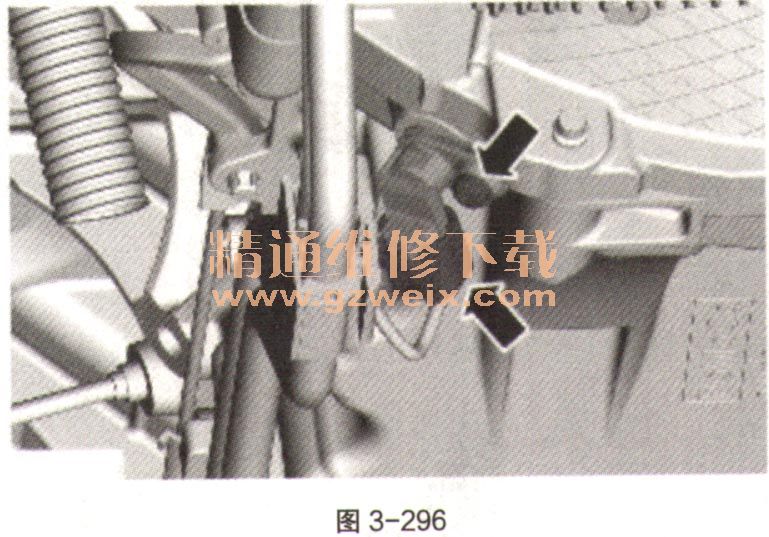

    40拧紧如图3-296部件。扭矩：10N·m。

    41安装正时盖。
    42连接蓄电池接地电缆。
