⑧确保所有正时链条的对齐标记都处在的位置如图3-266。

⑨拧紧如图3-267部件。扭矩:25N·m。

⑩在此阶段切勿松开正时链条张紧器锁定销,如图3-268。扭矩:10N·m。

11不要让凸轮轴旋转。如果可变气门正时(VVT)装置受到震动或跌落,则必须更换可变气门正时装置,如图3-269。在此阶段不要拧紧。与可变气门正时装置一起安装正时链条。

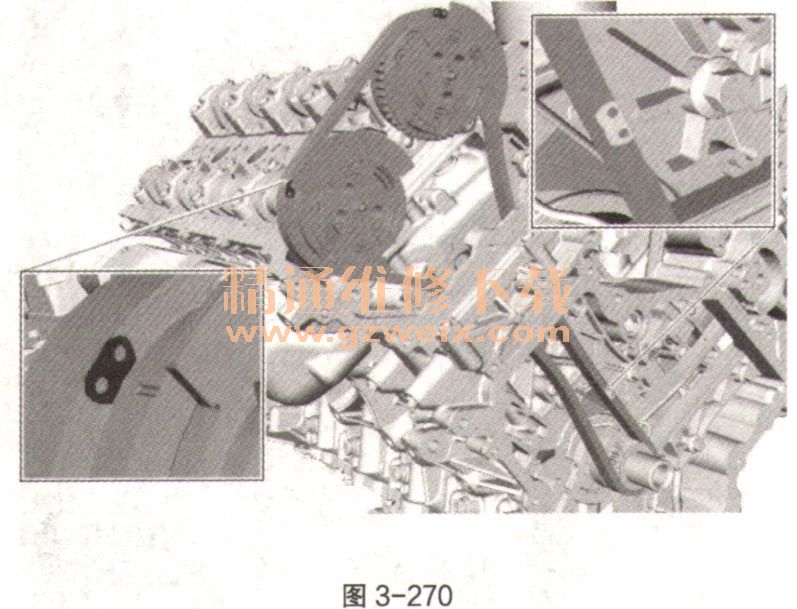

12确保所有正时链条的对齐标记都处在的位置如图3-270。

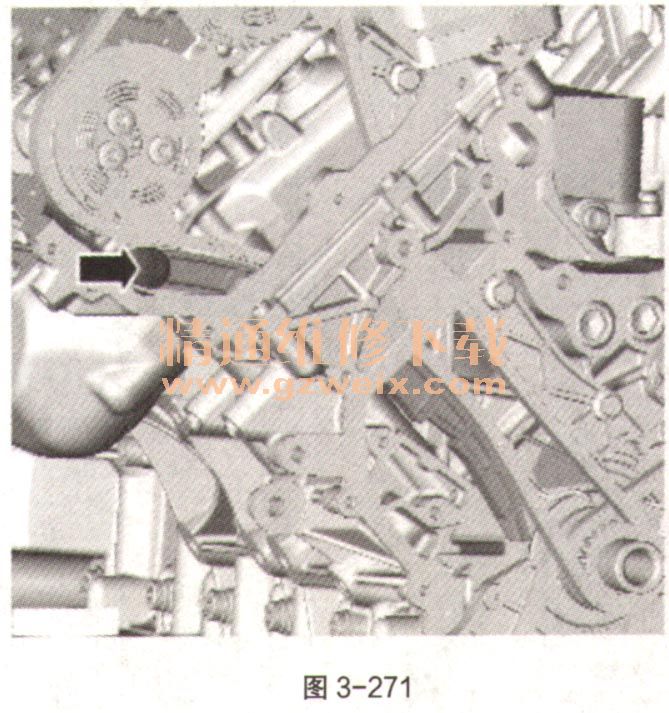

13拧紧如图3-271部件。扭矩:25N·m。

14切勿使用机械力。确保张紧器完全展开,如图3-272。扭矩:10N·m。

15切勿使用机械力。确保张紧器完全展开,如图3-273。扭矩:10N·m。

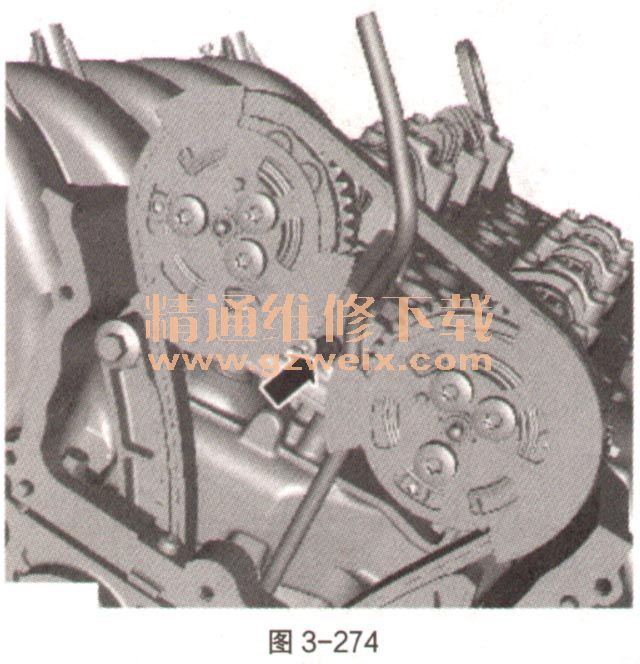

16松开机油吸入管,并将其放在一边,如图3-274。

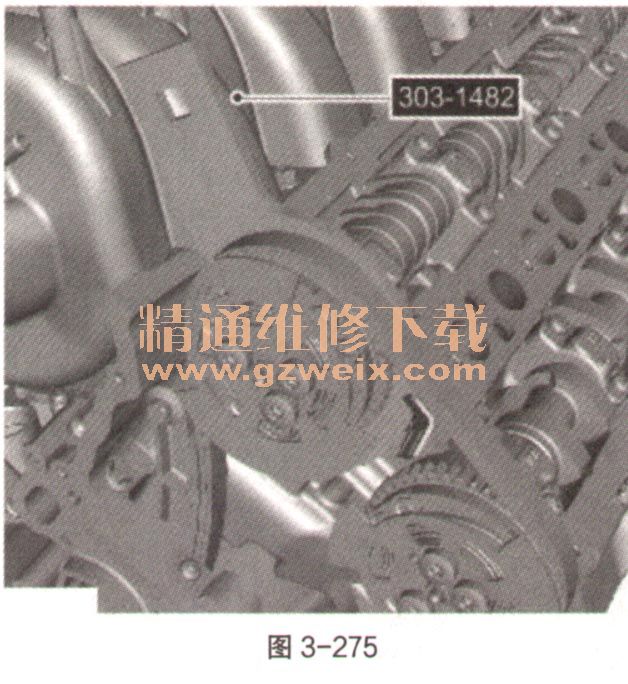

17安装专用工具,如图3-275。专用工具:303-1482。
