31拧紧如图3-229部件。扭矩：20N·m。

    32拆除专用工具，如图3-230。

    33拆除专用工具，如图3-231。

    34拆除专用工具，如图3-232。专用工具：303-1447。

    35安装专用工具，如图3-233。专用工具：303-1448。

    36使用M16垫圈安装曲轴带轮螺栓，如图3-234，以防止安装过程中对曲轴造成损坏。扭矩：50 N·m。

    37拆除专用工具，如图3-235。专用工具：303-1448。

    38顺时针旋转发动机2周。

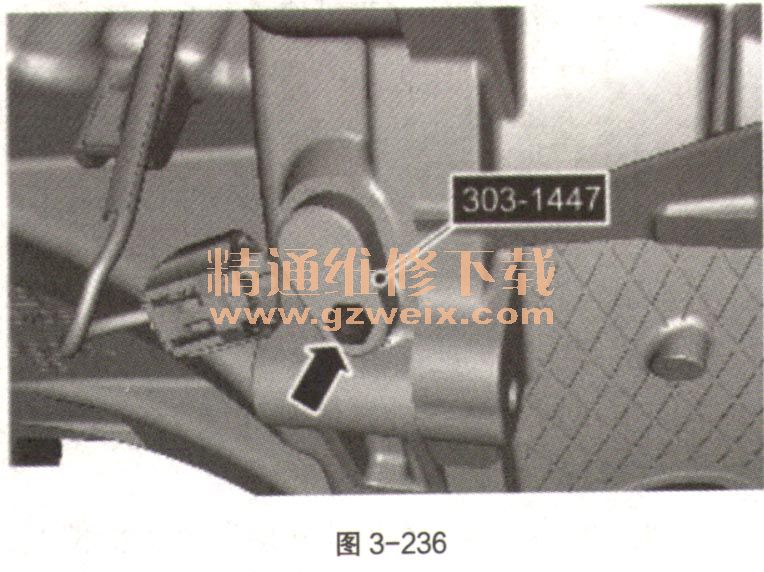

    39仅顺时针旋转曲轴。安装专用工具，如图3-236。专用工具：303-1447。

    40安装专用工具，如图3-237。专用工具：303-1448。

    41安装如图3-238部件。
