18向专用工具端部施加扭矩。确保扭矩扳手与专用工具对齐，如图3-276。把扭矩扳手安装到专用工具上。扭矩：35N·m。

    19在拧紧可变气门正时螺栓时确保拧紧扳手不移动，如图3-277。确保首先拧紧排气可变气门正时装置螺栓。扭矩：32N·m。专用工具：303-1482。

    20安装机油吸入管。扭矩：10N·m。
    21安装专用工具，如图3-278。专用工具：303-1482。

    22向专用工具端部施加扭矩。确保扭矩扳手与专用工具对齐，如图3-279。把扭矩扳手安装到专用工具上。专用工具：303-1482。扭矩：35N·m。

    23在拧紧可变气门正时螺栓时确保拧紧扳手不移动，如图3-280。确保首先拧紧进气可变气门正时装置螺栓。扭矩：32N·m。

    24拆下专用工具，如图3-281。

    25拆下专用工具，如图3-282。

    26拆下专用工具，如图3-283。专用工具：303-1447。

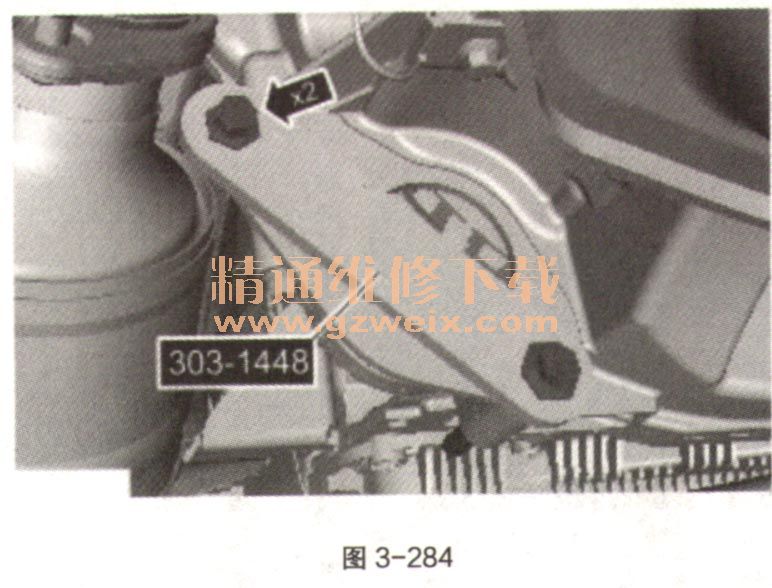

    27安装专用工具，如图3-284。专用工具：303-1448。
