（二）燃油泵凸轮轴拆卸和安装（Tsubaki正时驱动）
   （1）拆卸方法。为清晰起见，某些图示中可能没有显示发动机。
    ①断开蓄电池接地电缆的连接。
    ②确保采用车轴支架支撑好车辆。抬起并支撑车辆。
    ③拆下油底壳延展。
    ④拆下如图3-178部件。

    ⑤拆下如图3-179部件。

    ⑥拆下如图3-180部件。

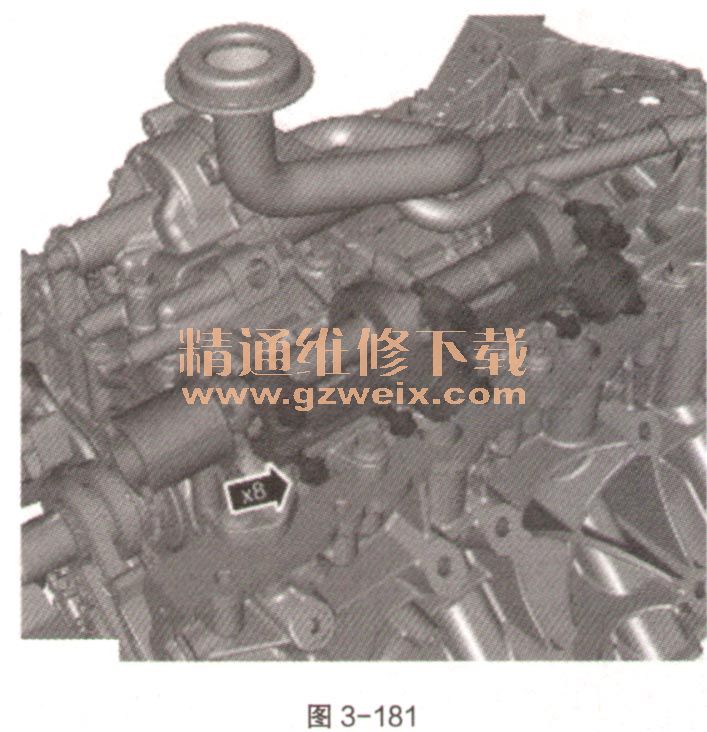

    ⑦拆卸该部件时要倍加小心，以免损坏接合面，如图3-181。

（2）安装方法。

    ①确保接合面干净且没有杂质，如图3-182。

    ②请格外小心，切勿损坏啮合面，如图3-183。扭矩：12N·m。

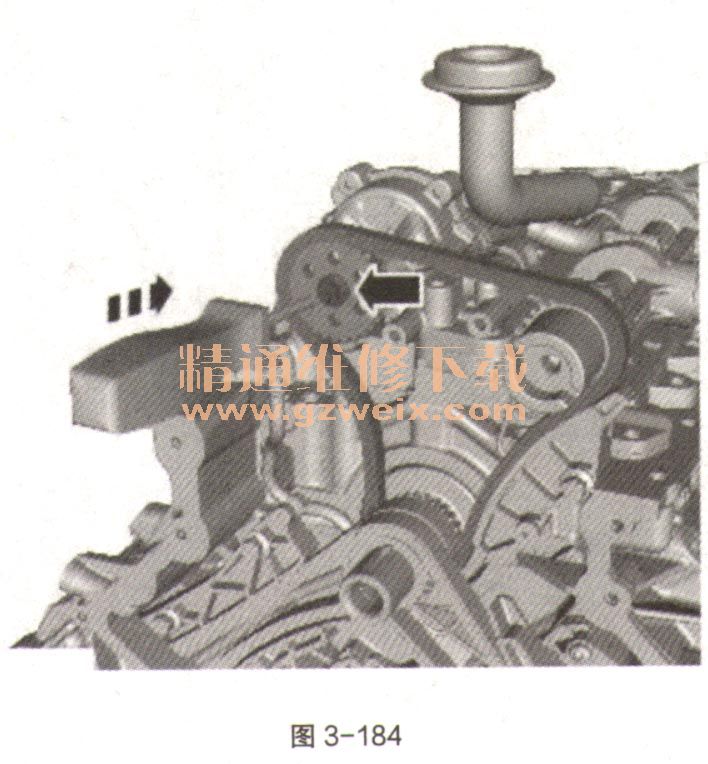

    ③拧紧如图3-184部件。扭矩：21N·m。

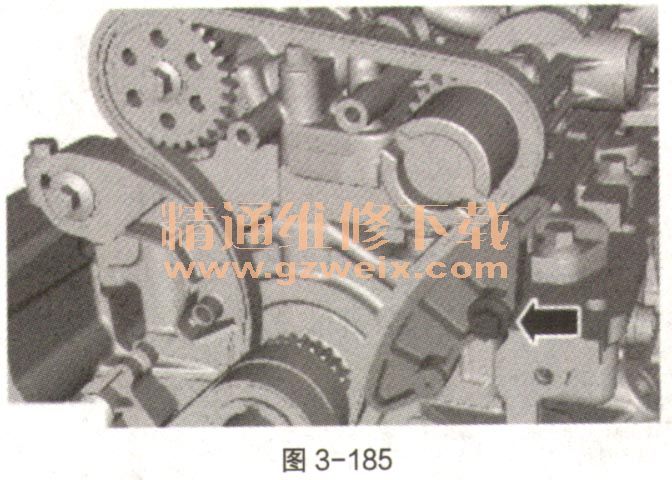

    ④拧紧如图3-185部件。扭矩：12N·m。

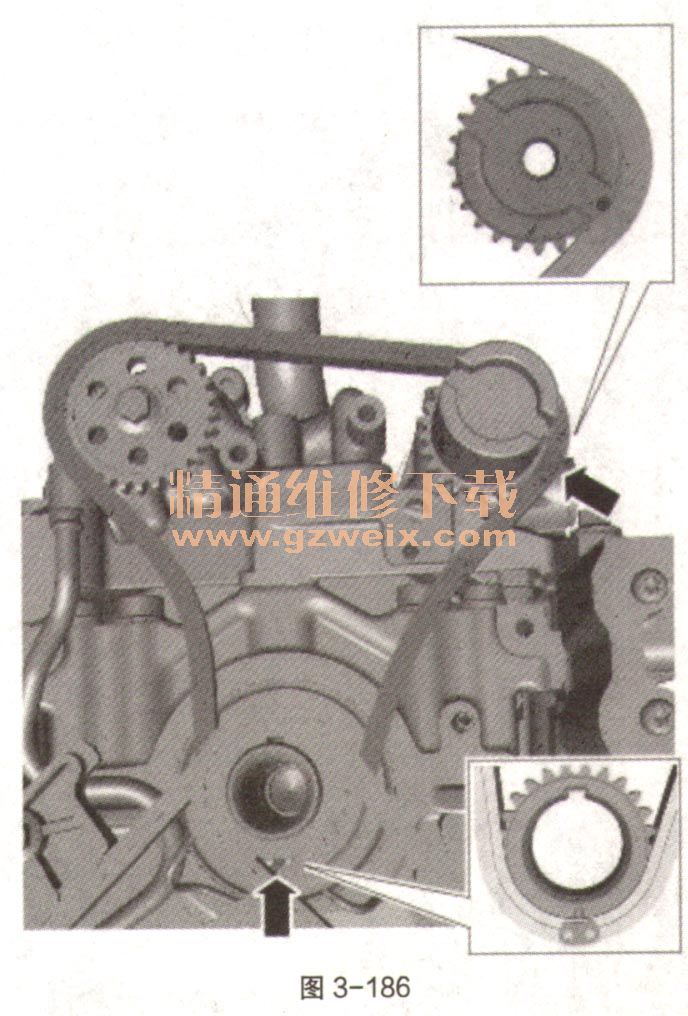

    ⑤安装下部正时链，确保着色的正时链链节与燃油轨高压燃油泵凸轮轴和曲轴链轮标记正确对齐，如图3-186。

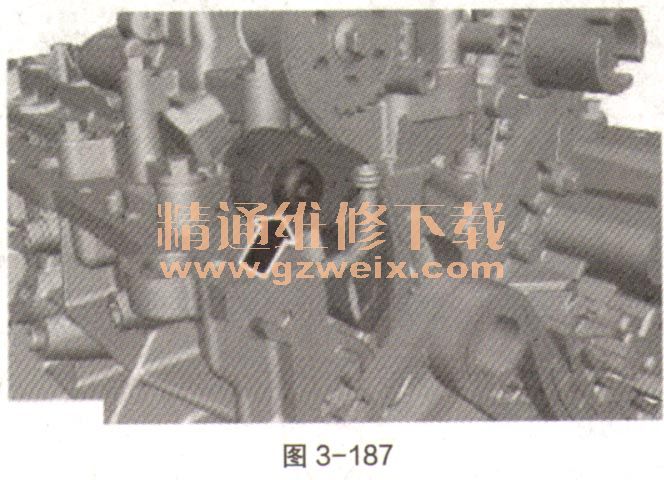

    ⑥确保张紧器弹簧正确定位，如图3-187。扭矩：21N·m。

    ⑦安装油底壳延展。
    ⑧连接蓄电池接地电缆。
