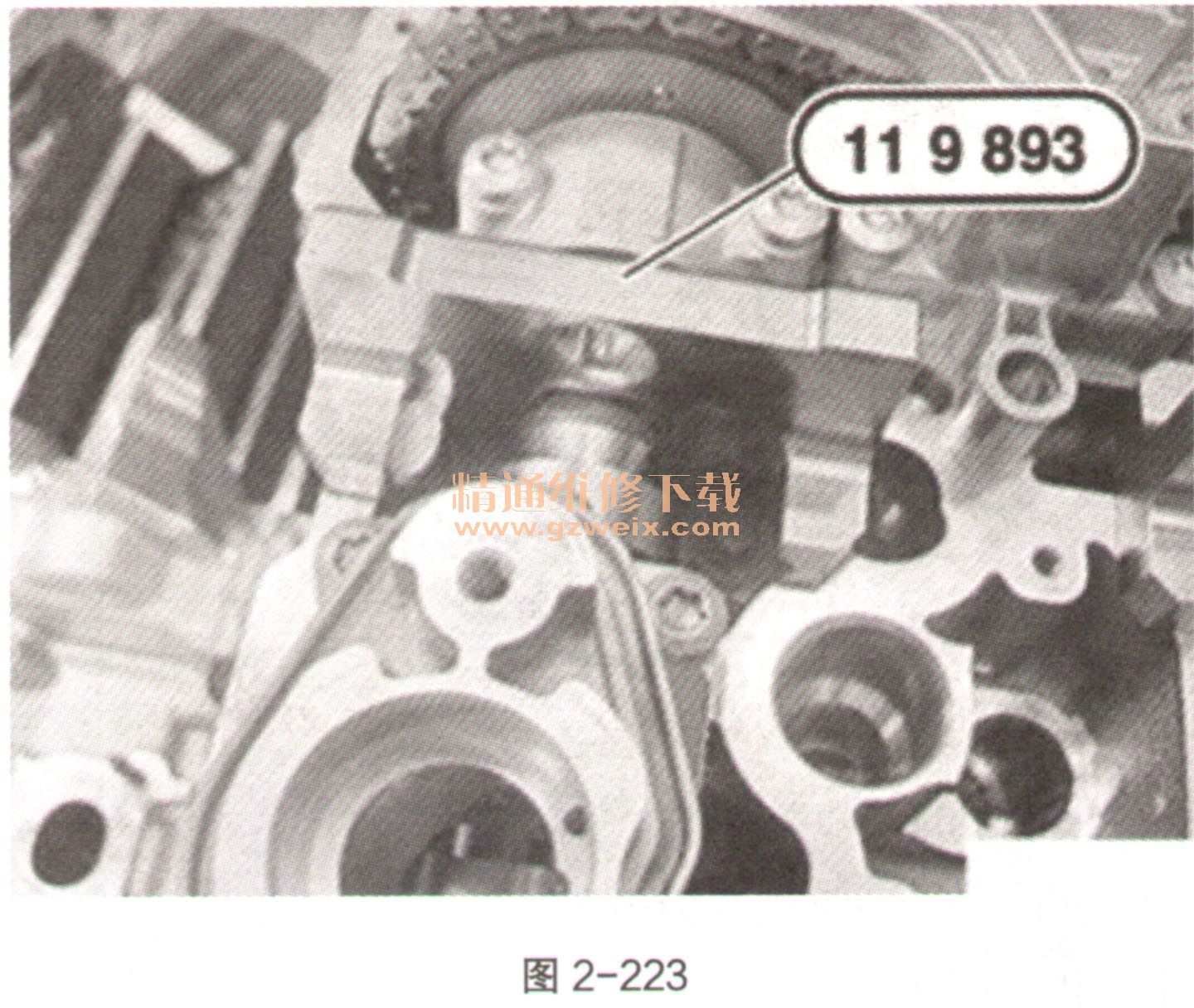

⑩将专用工具119893装到进气凸轮轴上，如图2-223。

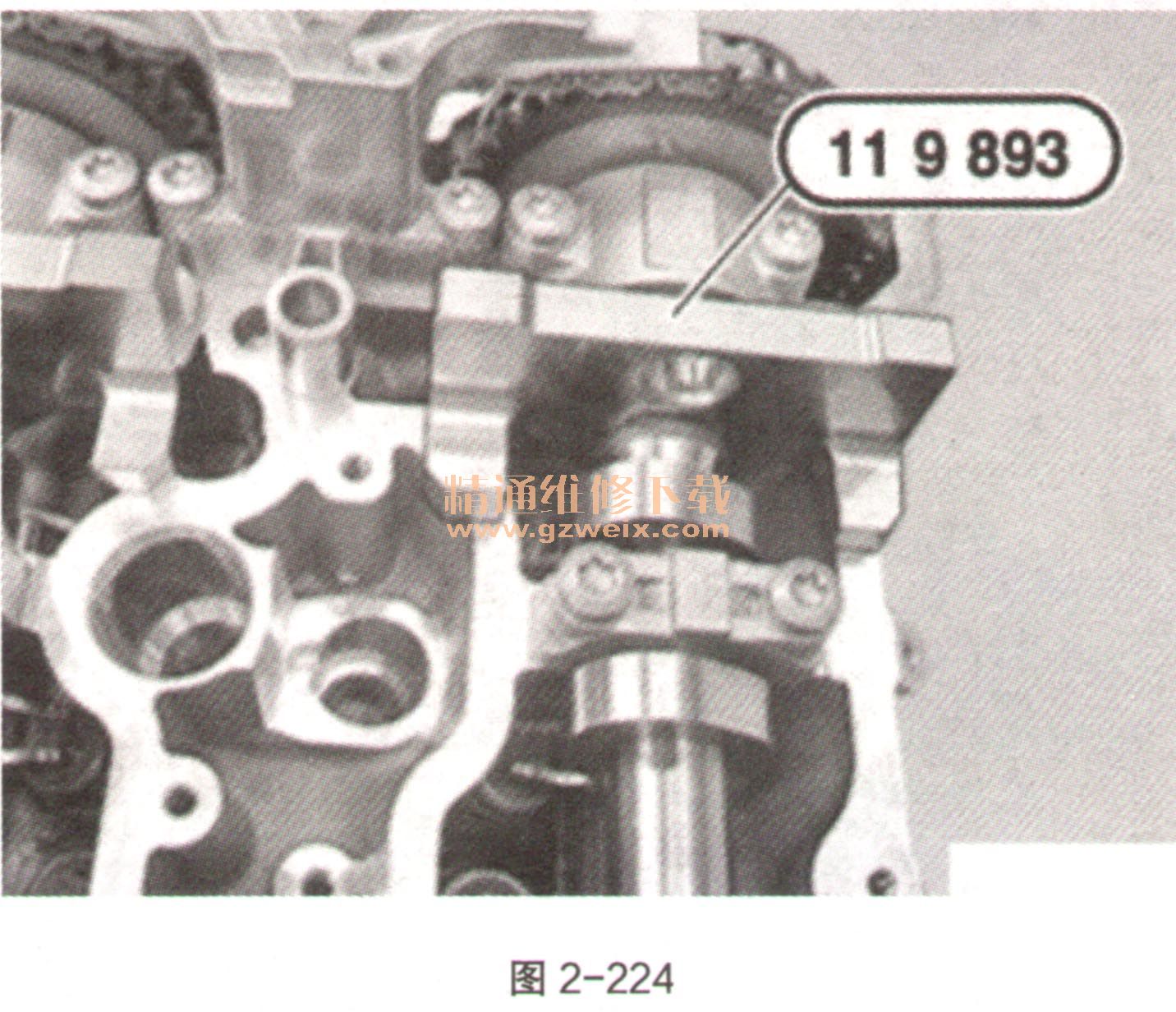

    11将专用工具119893装到排气凸轮轴上。校正排气和进气凸轮轴，使专用工具119893无间隙地安装在汽缸盖上，如图2-224。

    12将专用工具119894旋入汽缸盖中，如图2-225。

    13将专用工具119892用专用工具119891向下压，如图2-226。

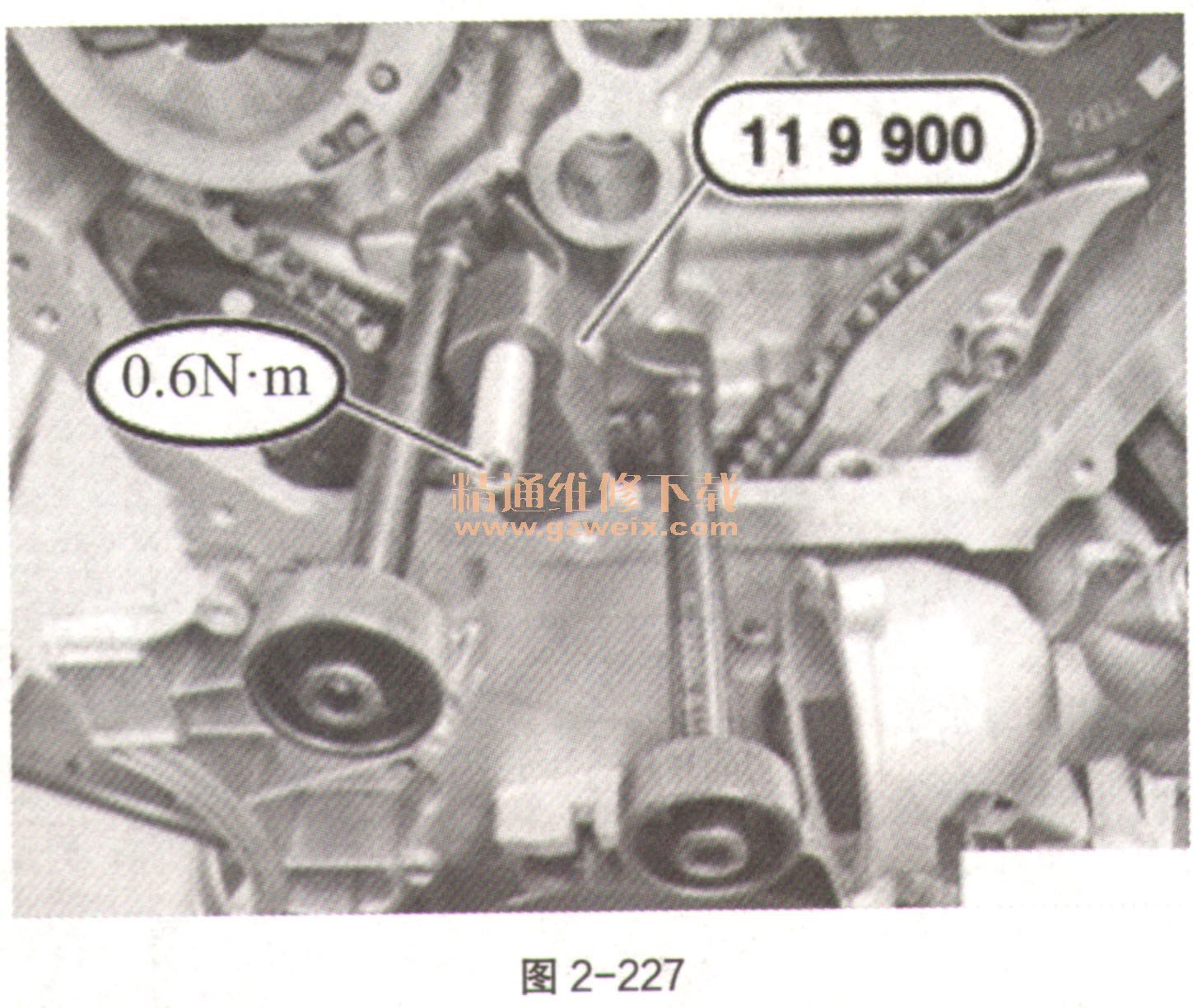

    14旋入专用工具119900，如图2-227。用专用工具119900预紧正时链。用专用工具009250以0.6N·m的力矩预紧内六角螺栓。

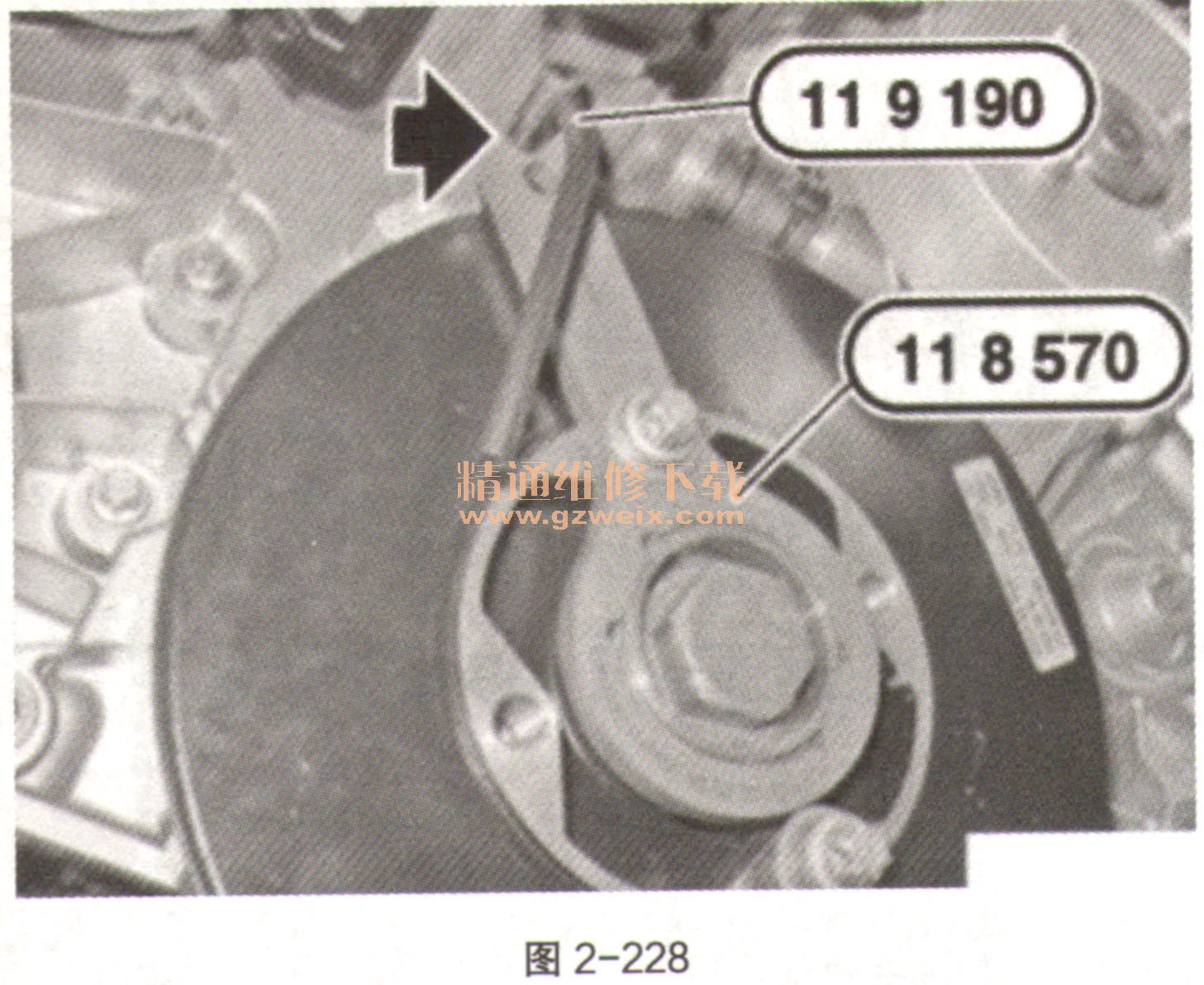

    15检查专用工具119190的位置是否正确，如图2-228。

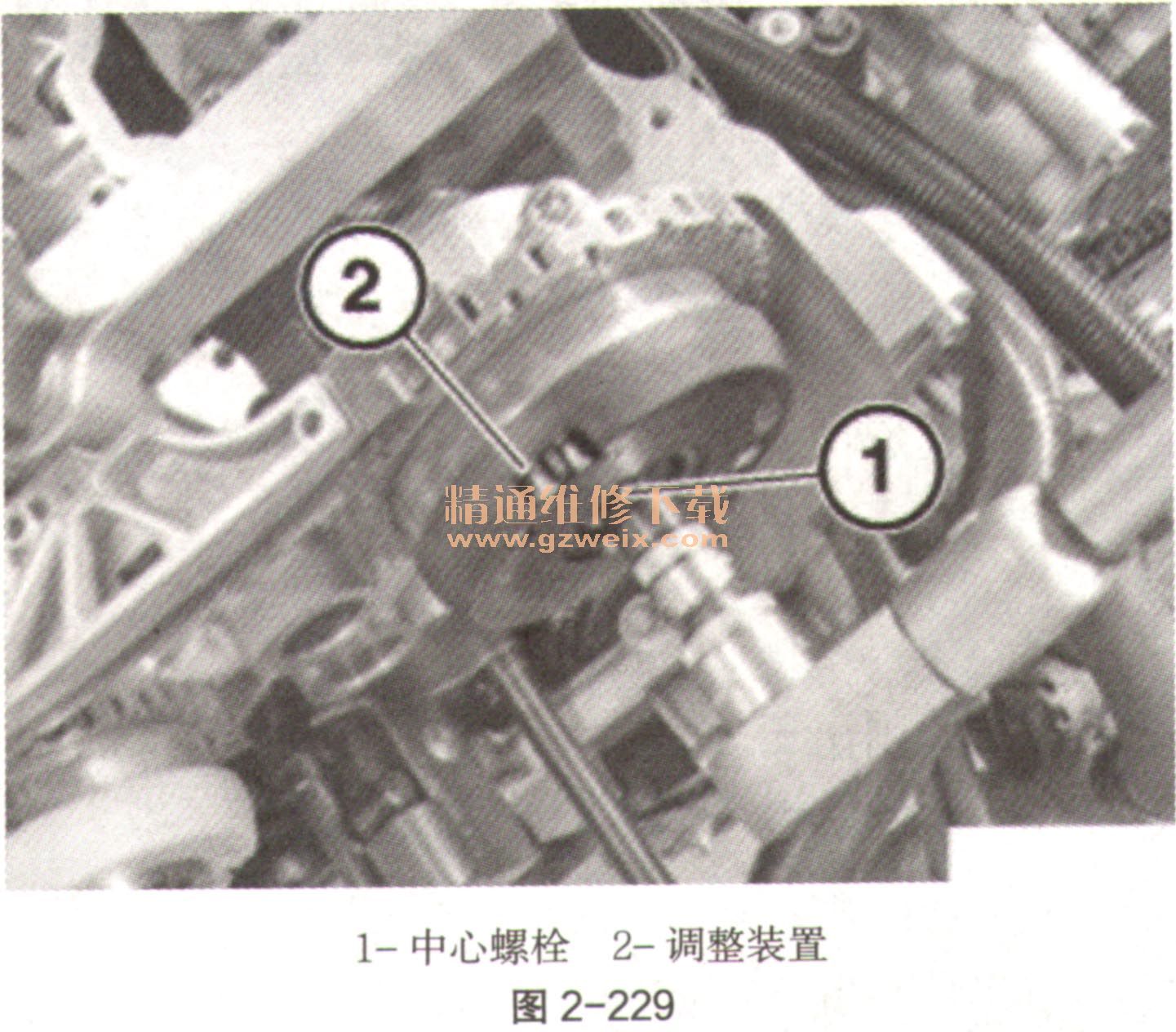

    16装配调整装置（如图2-229中2）中心螺栓（如图2-228中1）。

    17装配调整装置（如图2-230中2）中心螺栓（如图2-230中1）。

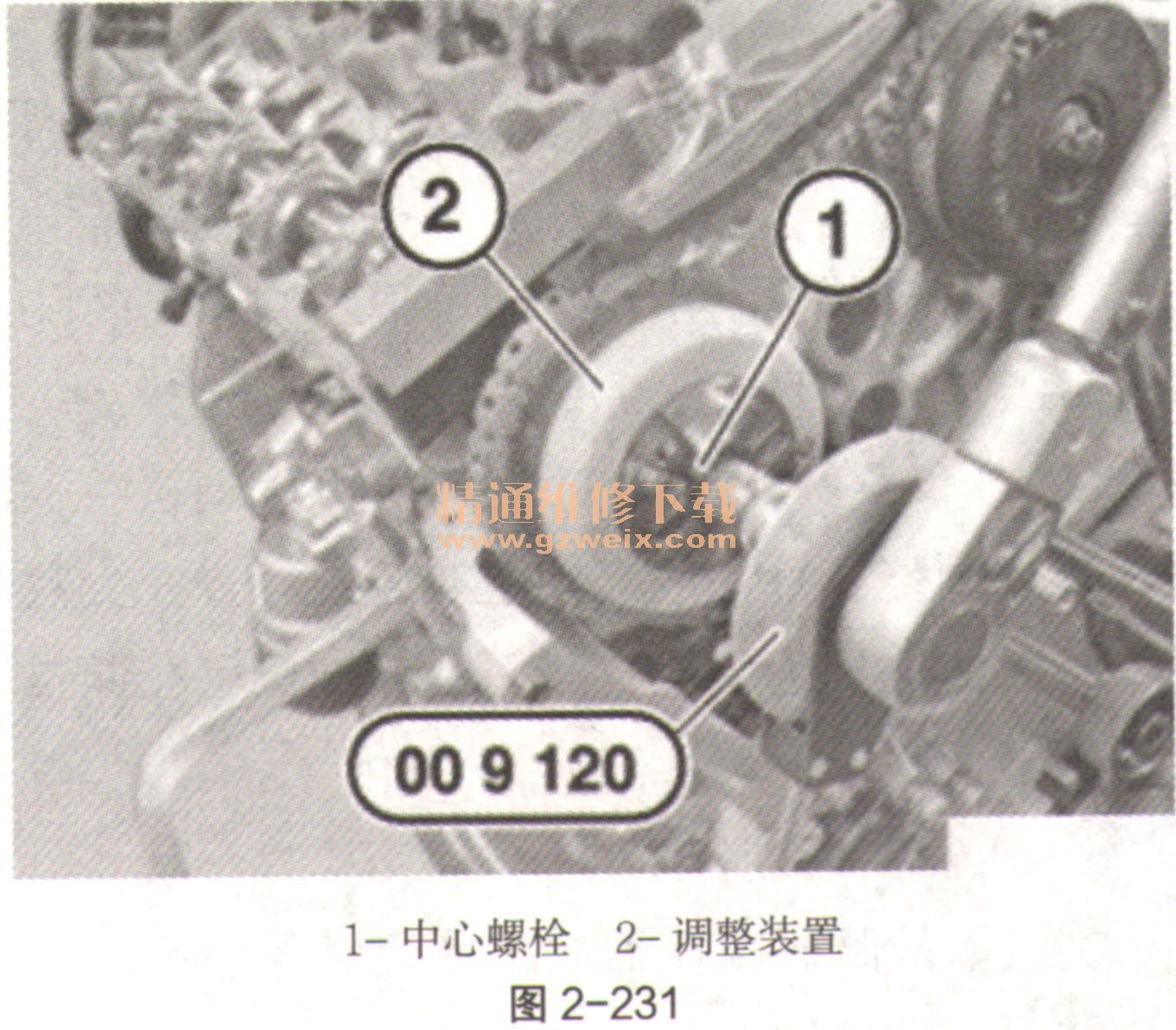

    18用专用工具009 120固定调整装置（如图2-231中2）中心螺栓（如图2-231中1）。

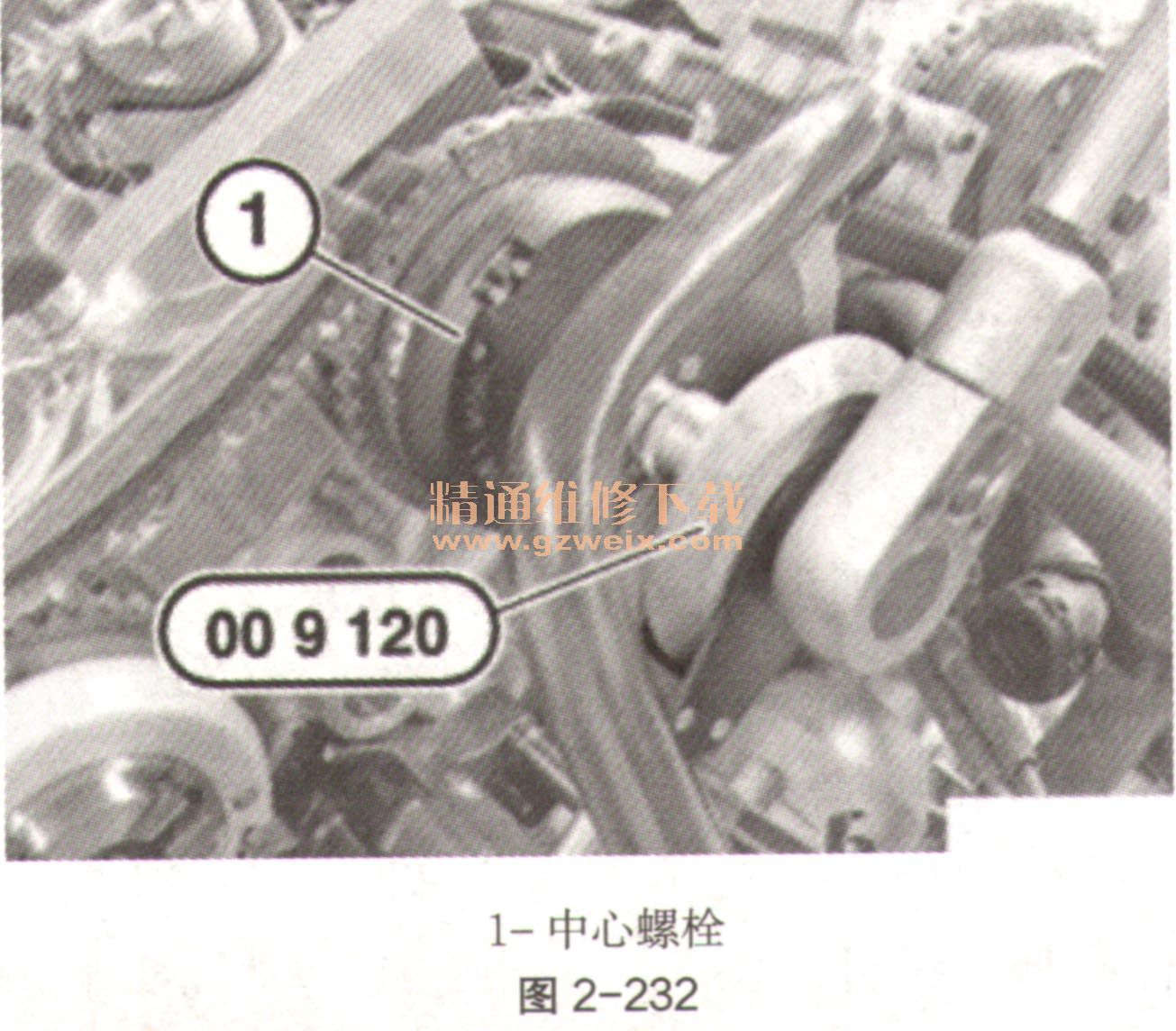

19用专用工具009 120固定调整装置中心螺栓（如图2-232中1）。

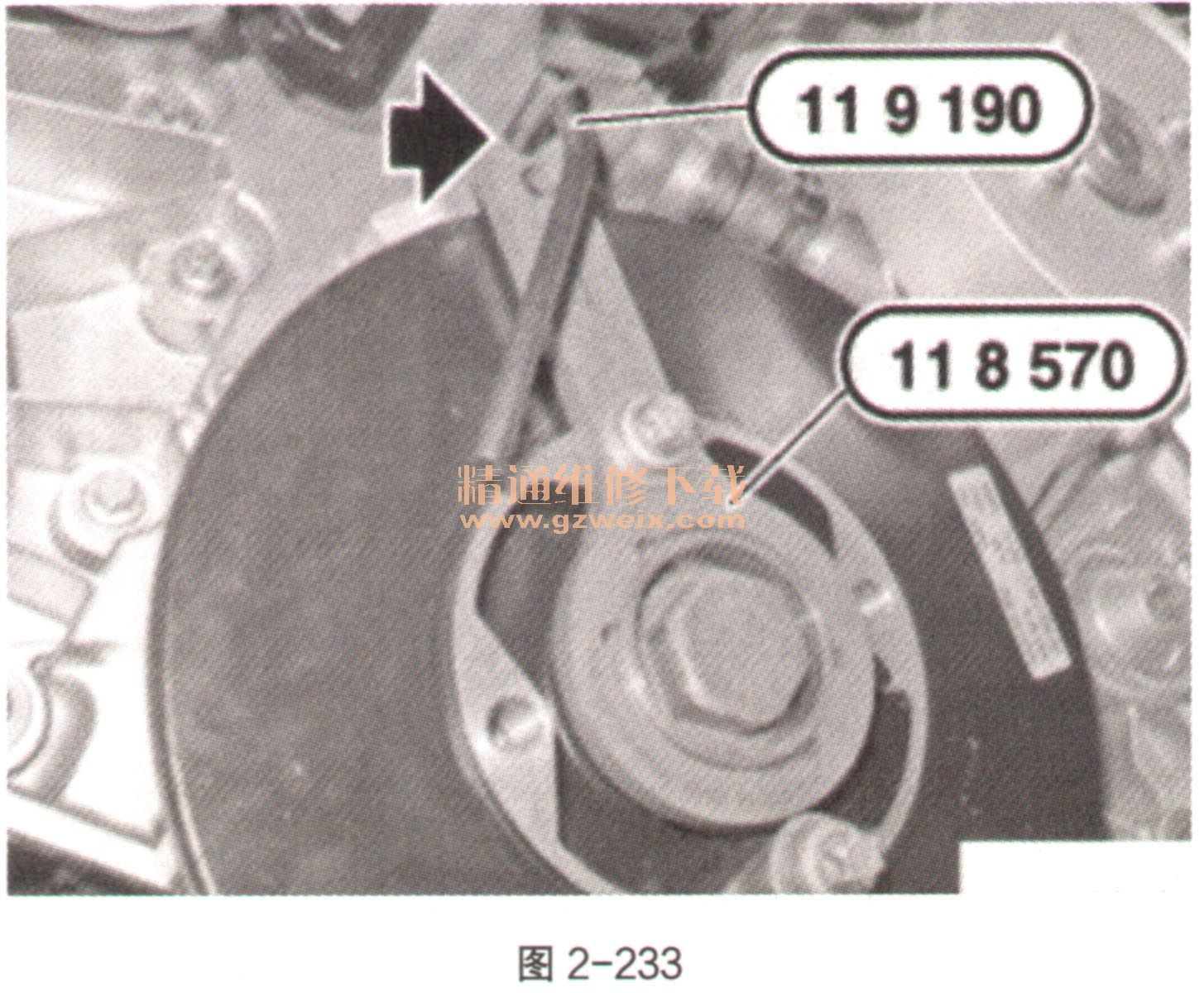

    ④拆卸专用工具119190和118570，如图2-233。将中心螺母处的发动机沿旋转方向转动两次。将专用工具118570用一个螺栓安装在减震器上，固定专用工具119190。

    ⑧再次检查配气相位。拆下所有专用工具。
