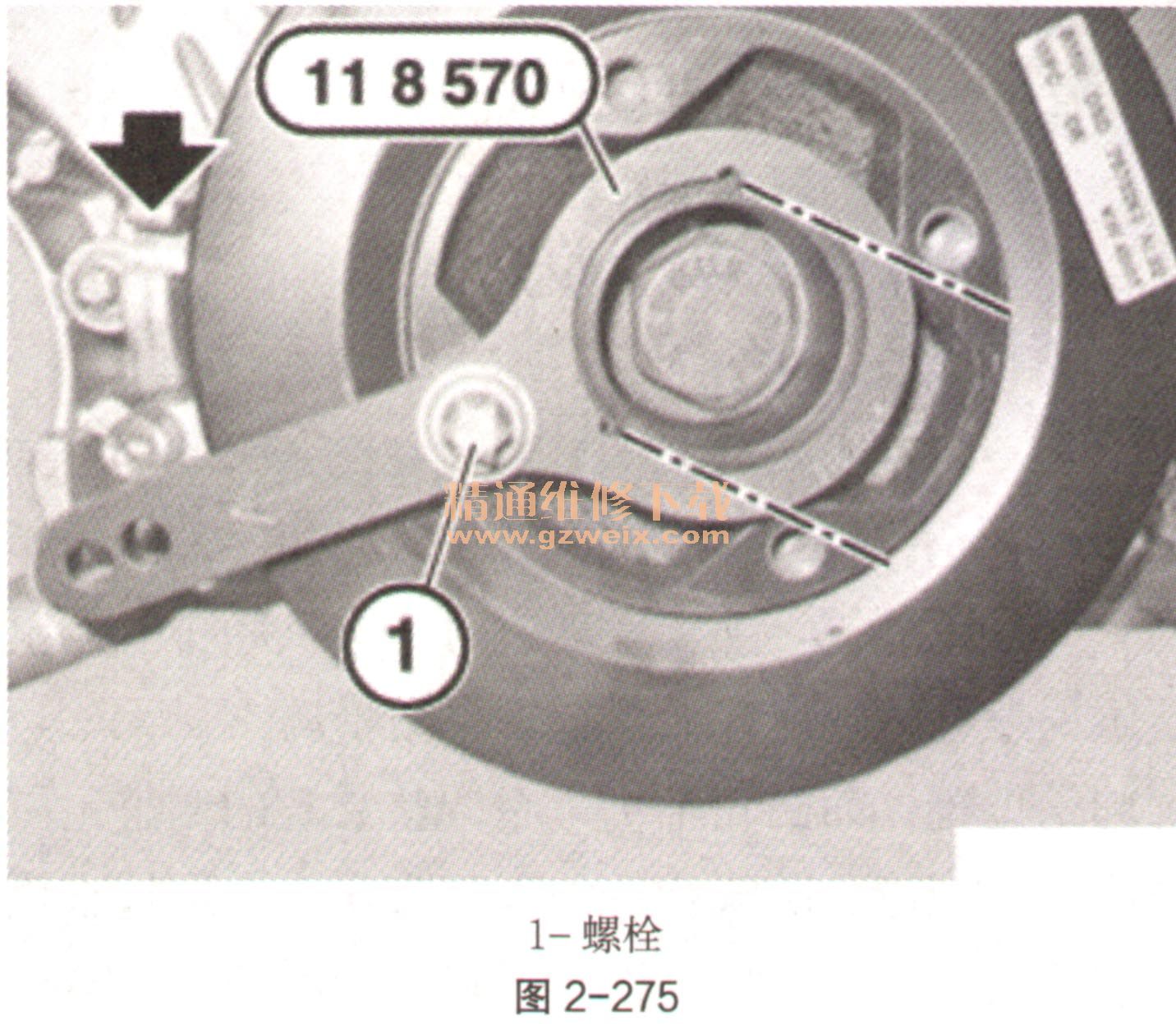

⑧用减震器双平面定位专用工具118570在OT标记。用一只螺栓（如图2-275中1）固定专用工具118570。

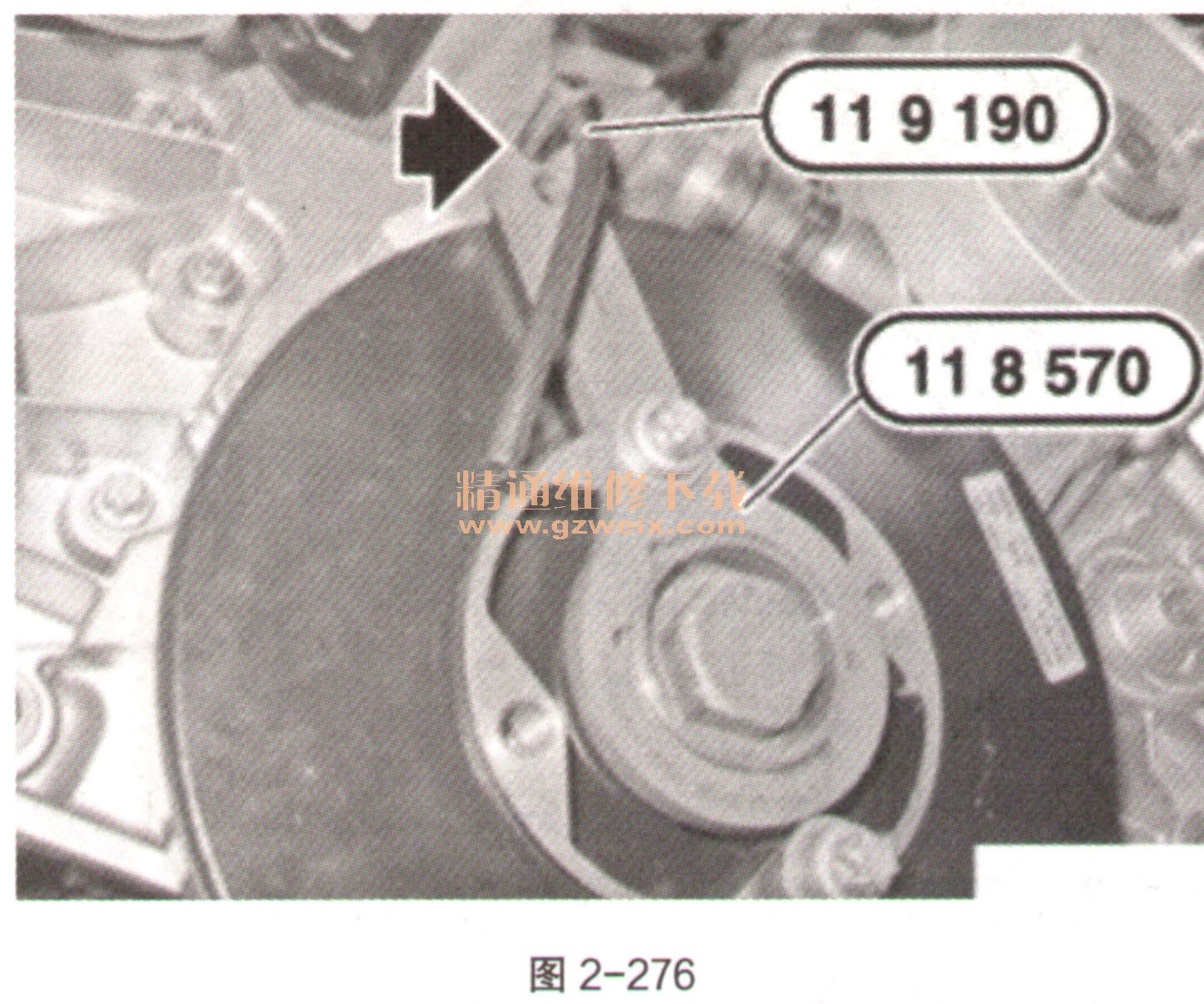

    ⑨在中心螺栓上沿发动机转动方向转动发动机。用专用工具118570和119190将减震器推入到上孔内，如图2-276。

    ⑩正确定位曲轴，当将专用工具118570用119190固定在凹槽里时（见箭头），如图2-277，将曲轴固定在点火上止点位置汽缸1内。

    11将专用工具119893安装在进气凸轮轴上，检查配气相位调整，如图2-278。当专用工具11 9893无间隙地安装在汽缸盖上时，说明配气相位已正确调整好。

    12将专用工具119 893安装在排气凸轮轴上，检查配气相位调整，如图2-279。当专用工具119893无间隙地安装在汽缸盖上时，说明配气相位已正确调整好。如有必要，调整左侧凸轮轴的配气相位。

    13拆下所有专用工具。装配好发动机。
