(六)调整左侧凸轮轴的配气相位
(1)需要的专用工具:00 9 120、11 8 570、119190、119 890、119 891、119892、119893和119895。调整装置上的中心螺栓只可用专用工具119890松开。正时机构有损坏危险。如果无法安装专用工具119890,则在松开中心螺栓时必须固定相应凸轮轴的六角段(汽缸7-12侧)。
(2)需要的准备工作。
①拆下左正时齿轮箱盖。
②检查左侧凸轮轴的配气相位。
(3)拆卸方法。
①准备用于固定凸轮轴的专用工具组119890,如图2-293。专用工具11 9 891滚花螺栓。专用工具119892压板。专用工具119893进气和排气凸轮轴的卡规。专用工具119895定距支架。
②如果无法安装专用工具119890,则在松开中心螺栓时必须固定相应凸轮轴的六角段。松开进气和排气调整装置的中心螺栓(如图2-294中1和2)。松开后更新中心螺栓。图示为汽缸1~6侧。
③为新的中心螺栓(如图2-295中1)在接触面涂上铜涂料。
④VANOS调整装置电磁阀必须拆下。将专用工具119895旋入汽缸盖中,如图2-296。
⑤将专用工具119893安装到进气凸轮轴上和排气凸轮轴上,如图2-297。专用工具119893必须无间隙地安装在汽缸盖上,如有必要,在六角段上调整凸轮轴。
⑥将专用工具119 892定位到专用工具119 893上,如图2-298。用专用工具119891固定两个专用工具119 893。手动拧紧专用工具119891。
⑦装配进气调整装置(如图2-299中2)中心螺栓(如图2-299中1)。

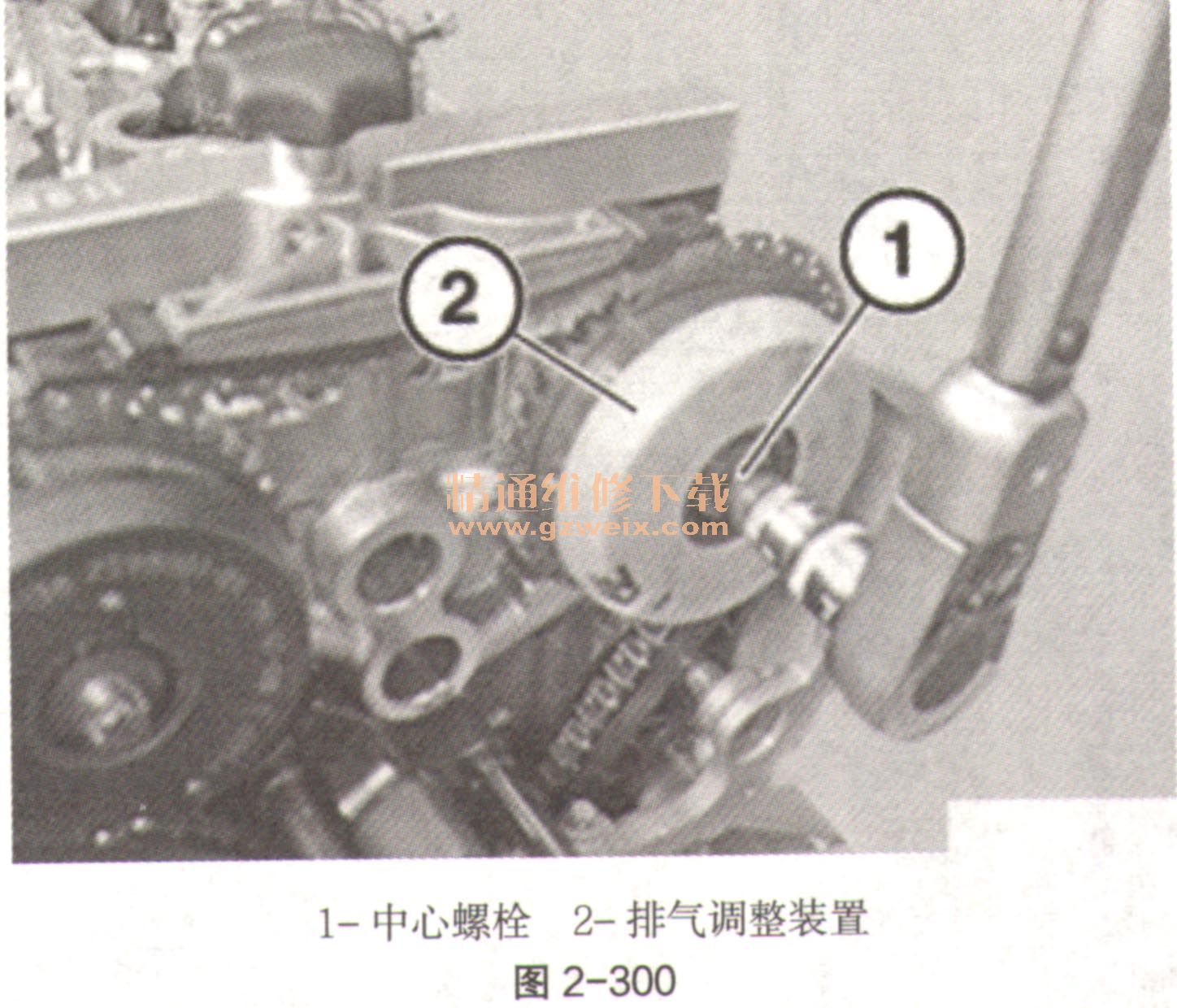

⑧装配排气调整装置(如图2-300中2)中心螺栓(如图2-300中1)。

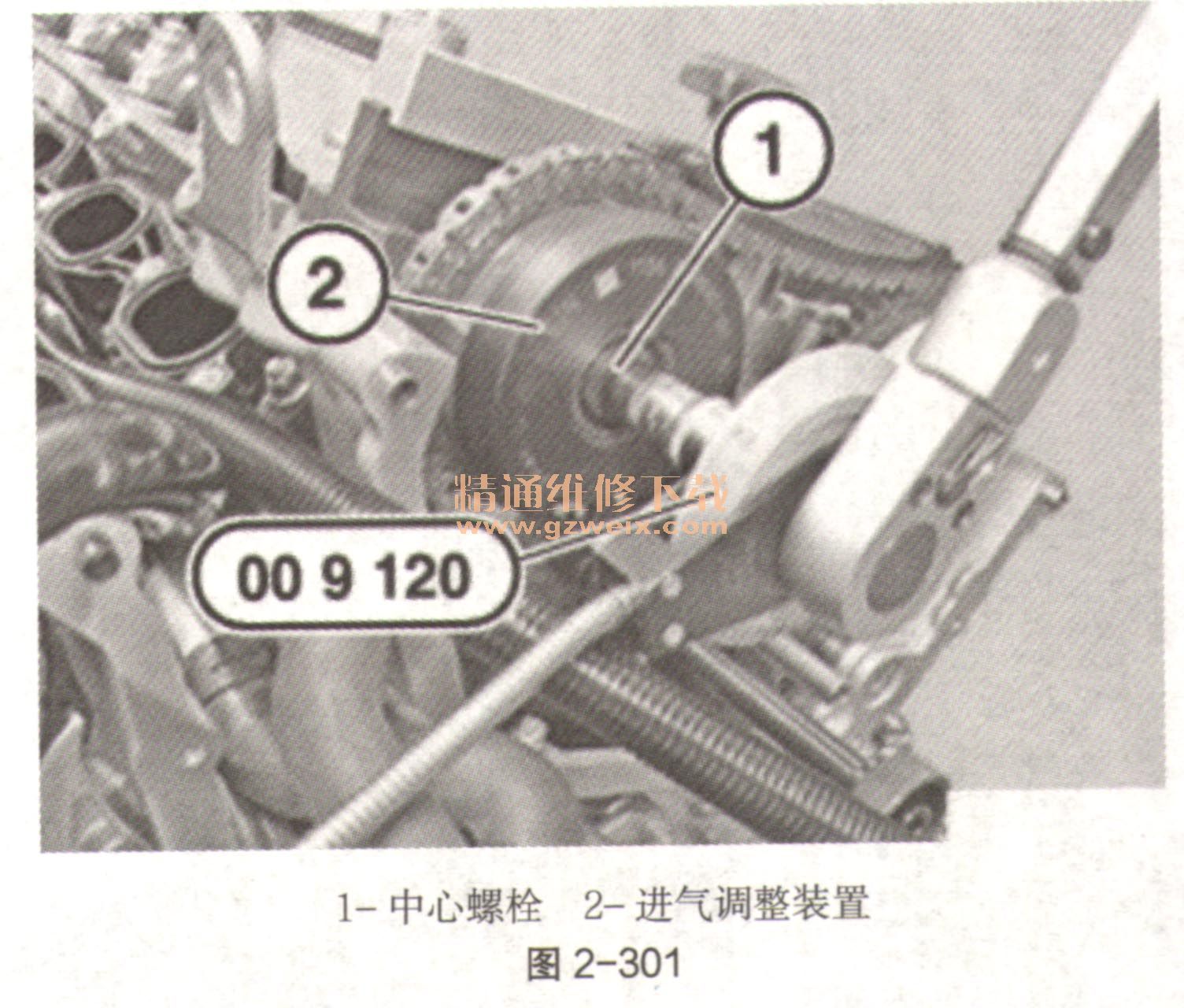

⑨用专用工具00 9 120固定进气调整装置(如图2-301中2)中心螺栓(如图2-301中1)。

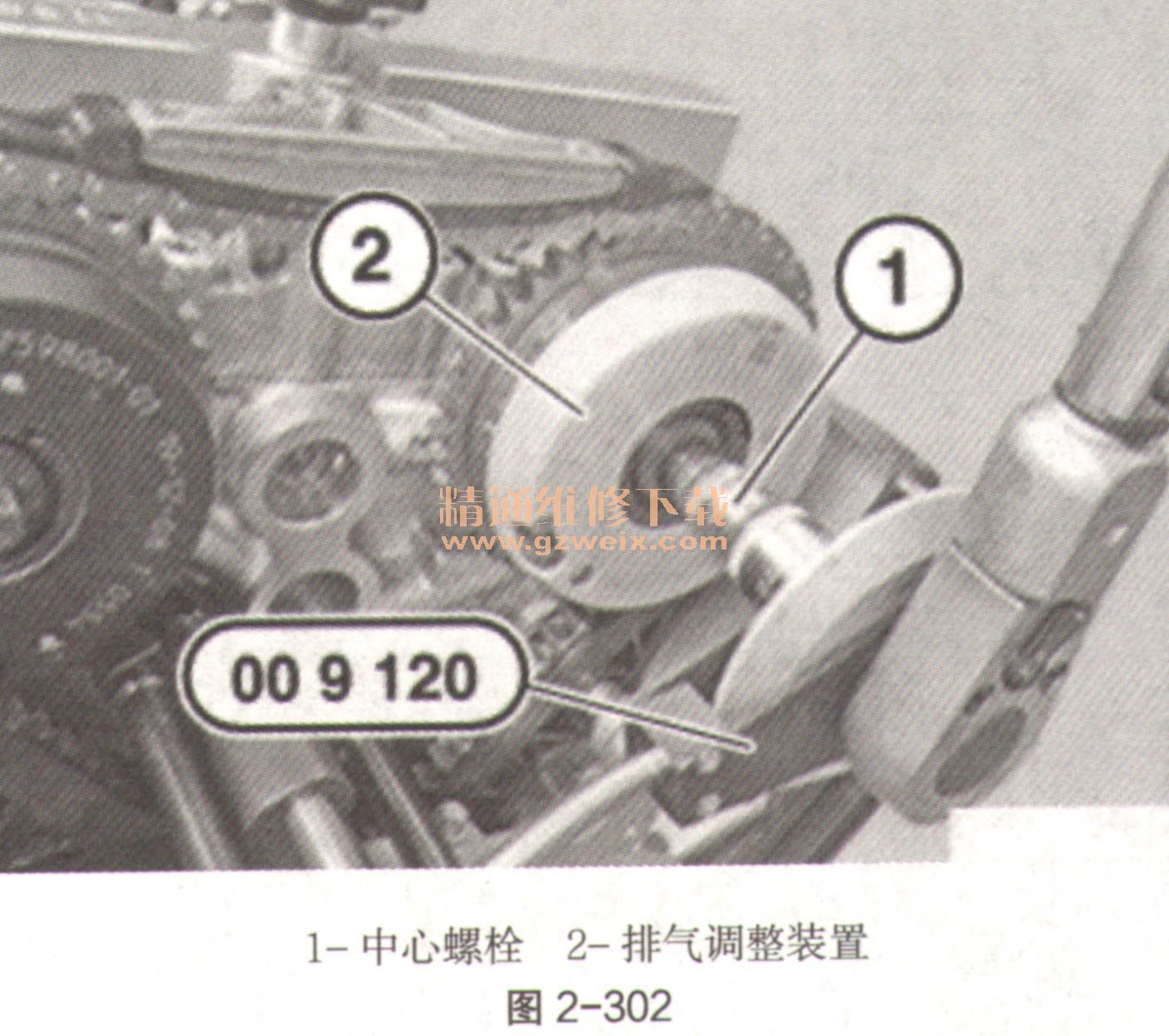

⑩用专用工具009120固定排气调整装置(如图2-302中2)中心螺栓(如图2-302中1)。拆卸专用工具119890。
11拆卸专用工具119190和11 8 570,如图2-303。在中心螺栓上沿发动机旋转方向转动发动机2次,直至发动机重新达到汽缸1点火上止点位置处。用专用工具11 9 190将减震器固定在汽缸1点火上止点位置处。
12将专用工具119893安装在进气凸轮轴上,检查配气相位调整,如图2-304。当专用工具119 893无间隙地安装在汽缸盖上时,说明配气相位已正确调整好。
13将专用工具11 9 893安装在进气凸轮轴上,检查配气相位调整,如图2-305。当专用工具11 9 893无间隙地安装在汽缸盖上时,说明配气相位已正确调整好。
14拆下所有专用工具。装配好发动机。
