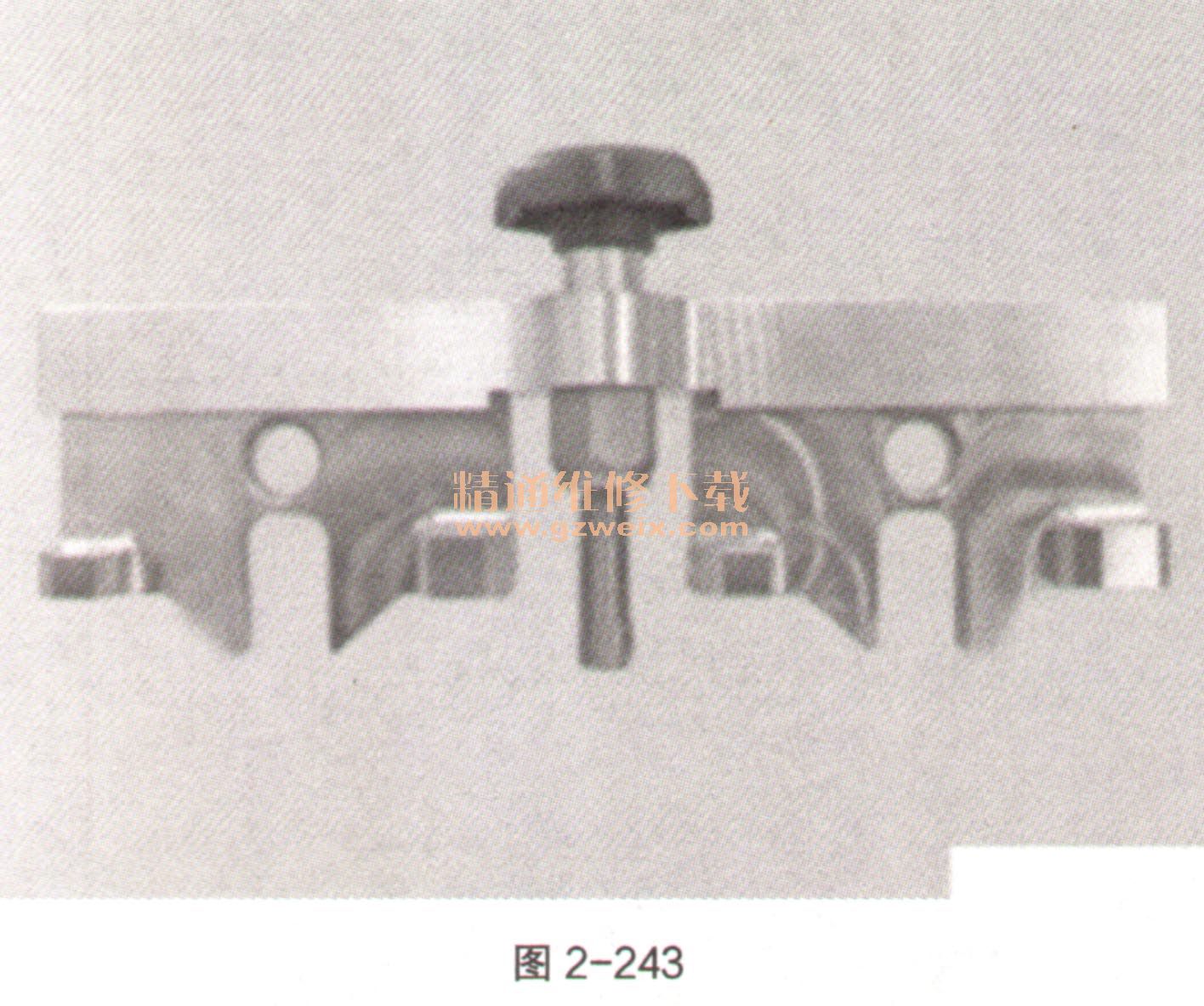

⑩准备用于固定凸轮轴的专用工具组119 890、如图2-243。

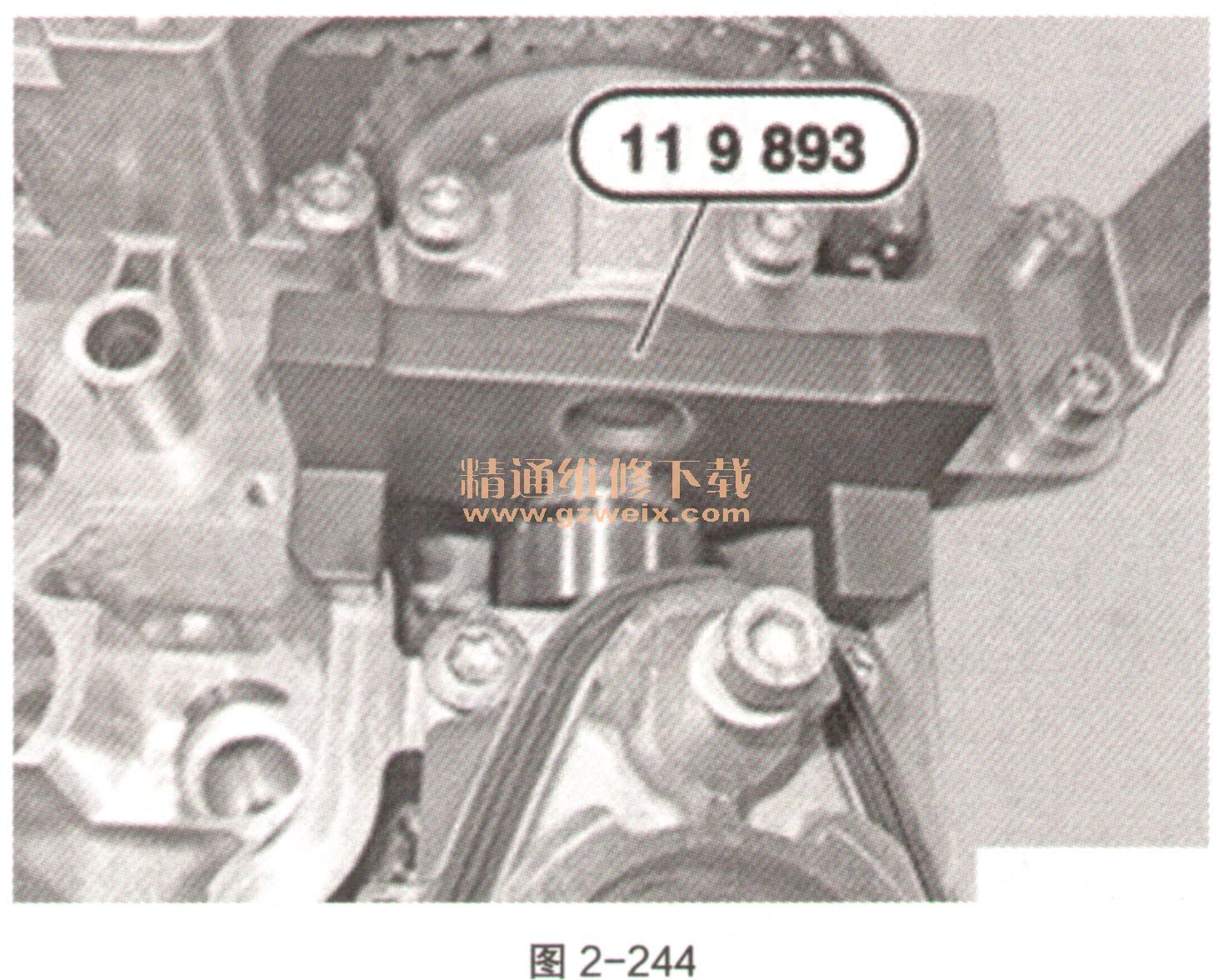

    11将专用工具11 9 893安放到进气凸轮轴上，如图2-244。

   12将专用工具119893安放到排气凸轮轴上，如图2-245。

    13将专用工具11 9 895旋入汽缸盖中，如图2-246。

    14校正排气和进气凸轮轴，使专用工具119893无间隙地安装在汽缸盖上，如图2-247。

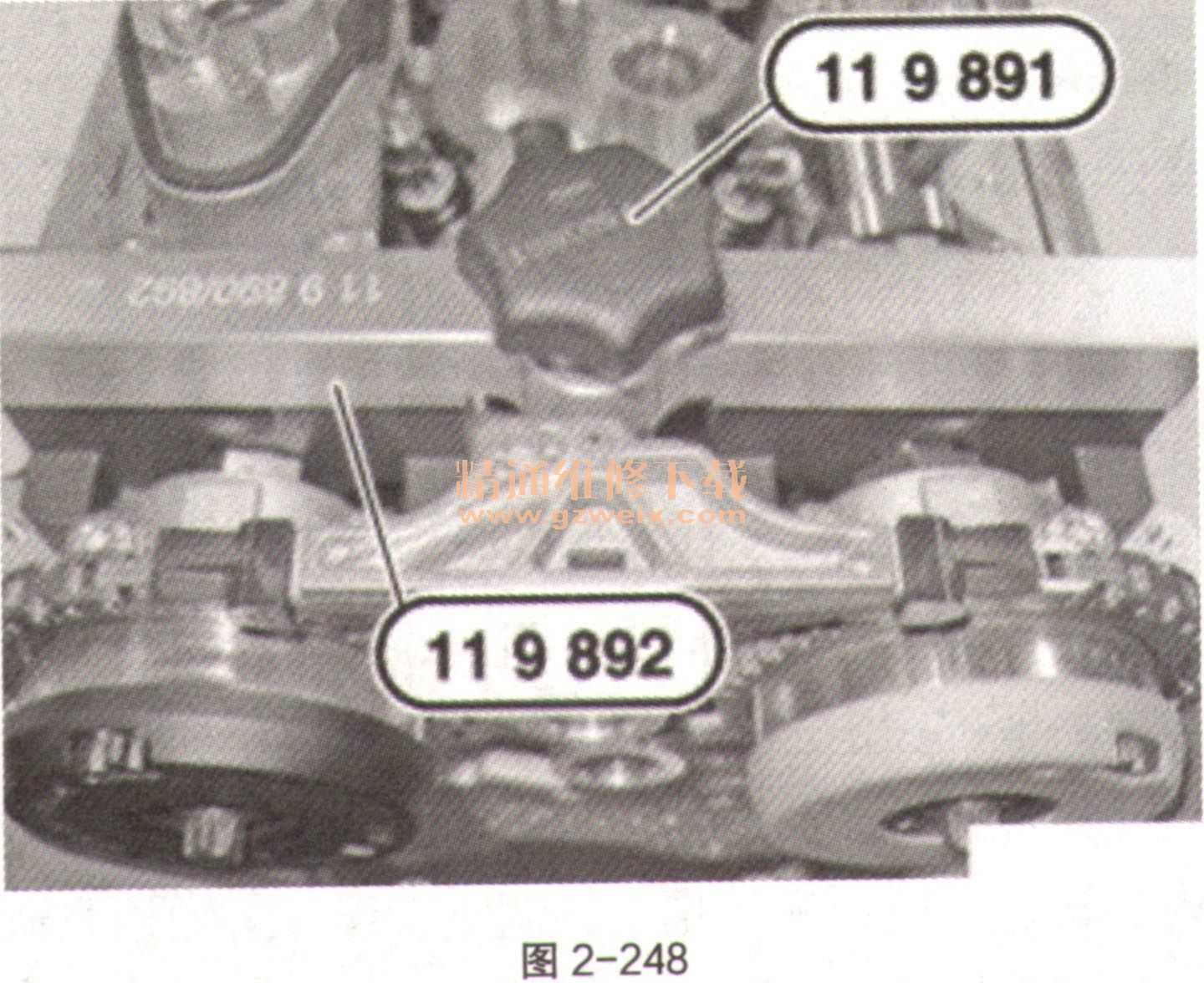

    15将专用工具119892与专用工具119991向下压，如图2-248.

    16旋入专用工具119900，如图2-249。用专用工具119900预紧正时链。用专用工具009250以0.6 N·m的力矩预紧内六角螺栓。

    17检查专用工具119190的位置是否正确，如图2-250。

    18装配进气调整装置（如图2-251中2）中心螺栓（如图2-251中1）。

    19装配排气调整装置（如图2-252中2）中心螺栓（如图2-252中1）。

    20用专用工具009120固定进气调整装置（如图2-252中2）中心螺栓（如图2-253中1）。

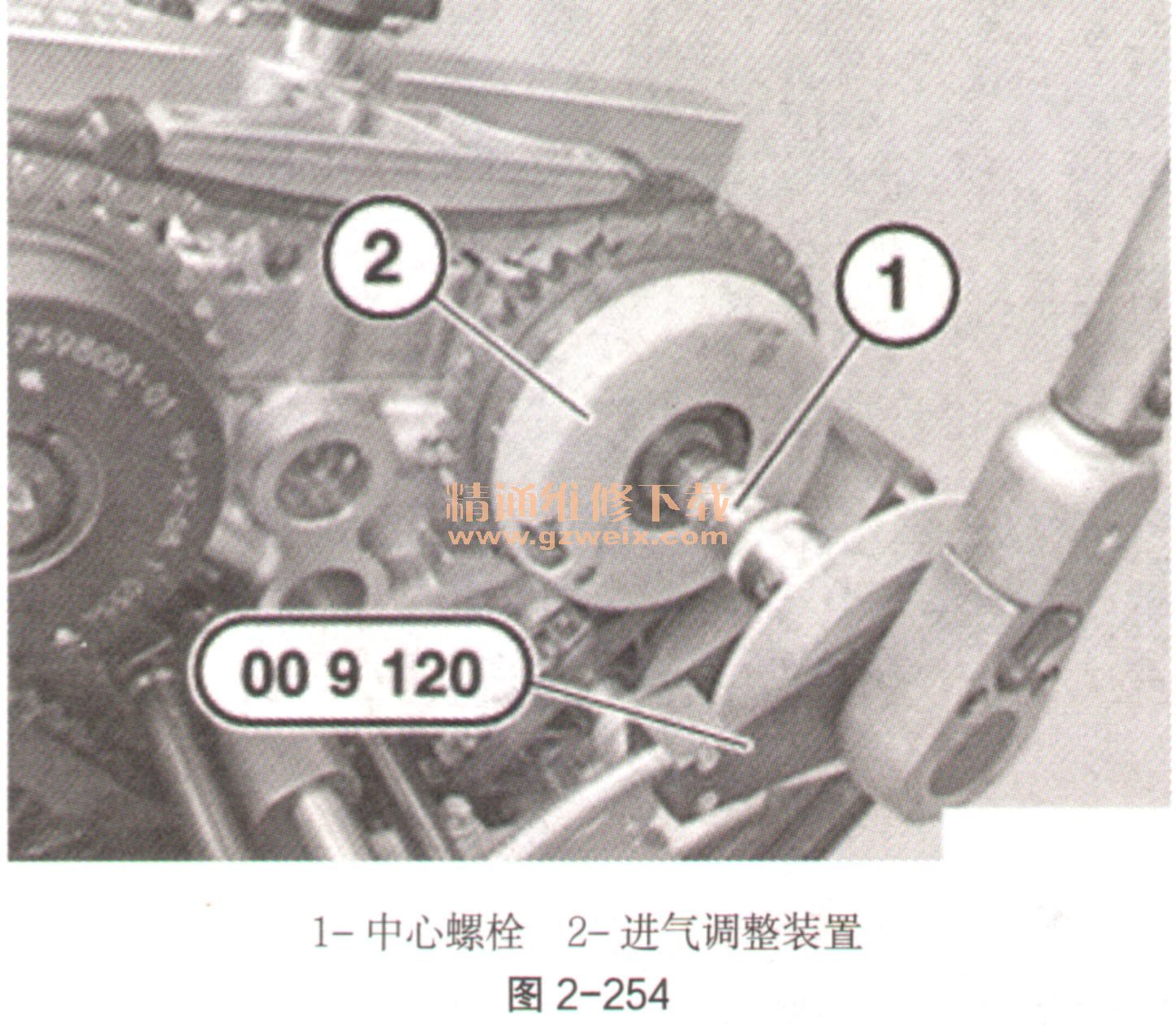

    21用专用工具009120固定进气调整装置（如图2-254中2）中心螺栓（如图2-254中1）。

    22拆卸专用工具11 9 190和11 8 570，如图2-255。沿发动机转动方向在中心螺栓上转动发动机两次，直至发动机重新到达汽缸1点火上止点位置处。将专用工具118570用一个螺栓安装在减震器上。将专用工具119190固定在汽缸1点火上止点位置处。

    23再次检查配气相位。拆下所有专用工具。
