(五)调整右侧凸轮轴的配气相位
(1)需要的专用工具:00 9 120、118 570、119190、119890、119891、11 9 892、119893和11 9 895。调整装置上的中心螺栓只可用专用工具119890松开。正时机构有损坏危险。如果无法安装专用工具119890,则在松开中心螺栓时必须固定相应凸轮轴的六角段(汽缸1~6侧)。
(2)需要的准备工作。
①拆下右正时齿轮箱盖。
②检查右侧凸轮轴的配气相位。
(3)拆卸方法。

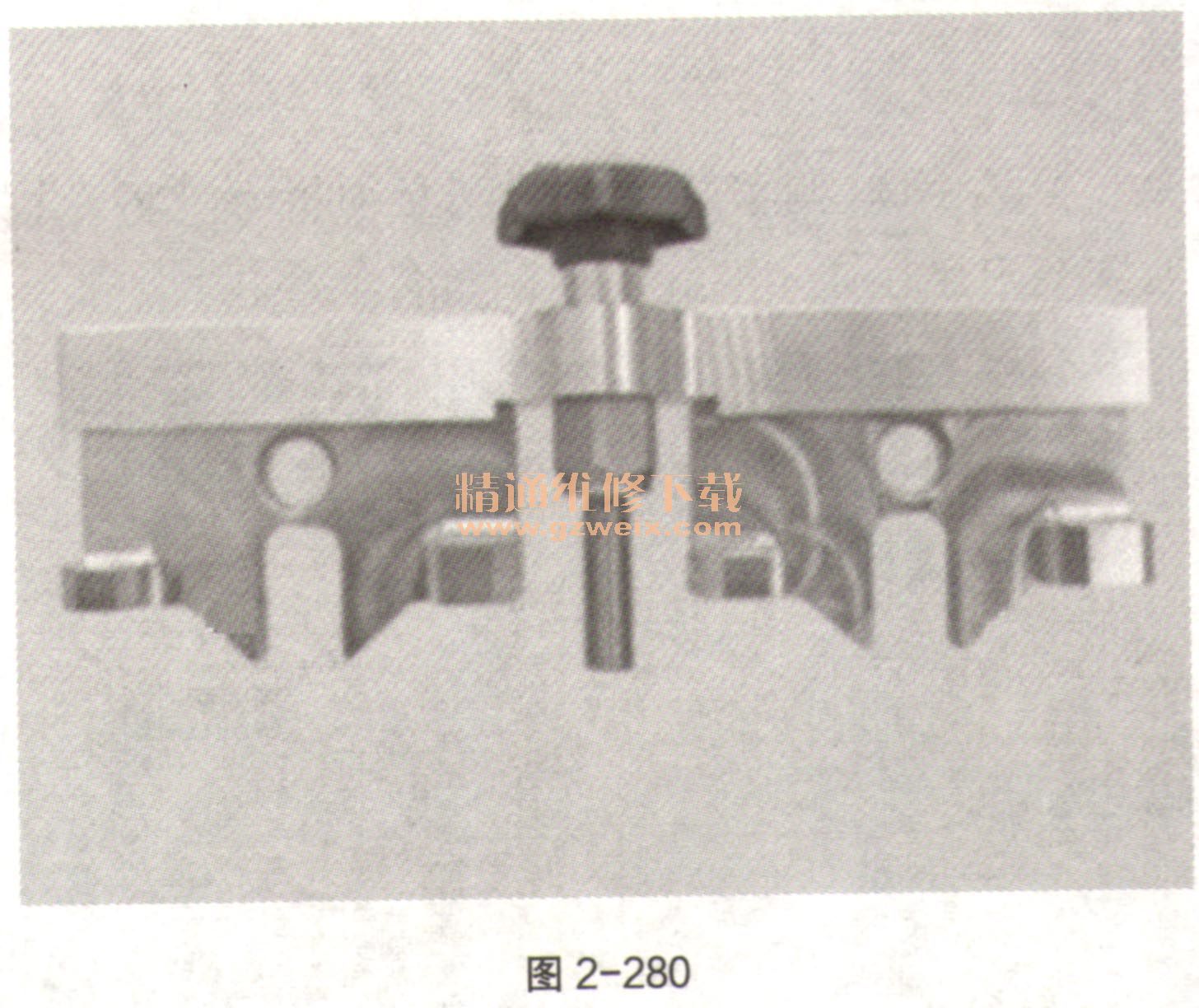

①准备用于固定凸轮轴的专用工具组119890,如图2-280。专用工具119891滚花螺栓,专用工具119892压板,专用工具119893进气和排气凸轮轴的卡规,专用工具119 895定距支架。
②如果无法安装专用工具119890,则在松开中心螺栓时必须固定相应凸轮轴的六角段。松开排气和进气调整装置的中心螺栓(如图2-281中1和2)。松开后更新中心螺栓。
③为新的中心螺栓(如图2-282中1)在接触面涂上铜涂料。
④VANOS调整装置电磁阀必须拆下。将专用工具119 895旋入汽缸盖中,如图2-283。

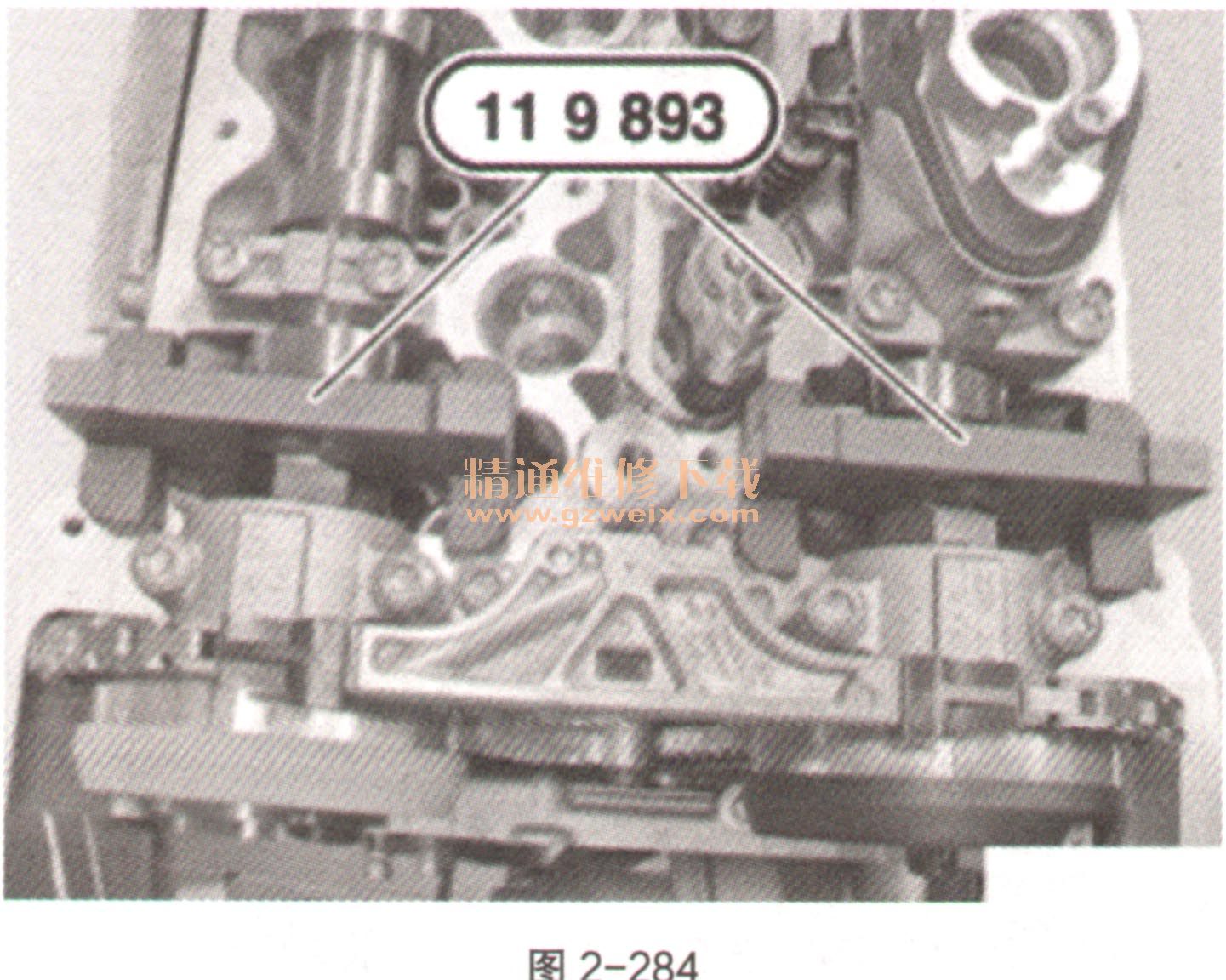

⑤将专用工具119893定位在进气和排气凸轮轴的双平面段上,如图2-284。
⑥将专用工具119 892定位到专用工具119 893上,如图2-285。用专用工具119891固定两个专用工具119893。手动拧紧专用工具119891。
⑦装配进气调整装置(如图2-286中2)中心螺栓(如图2-286中1)。
⑧装配排气调整装置(如图2-287中2)中心螺栓(如图2-287中1)。

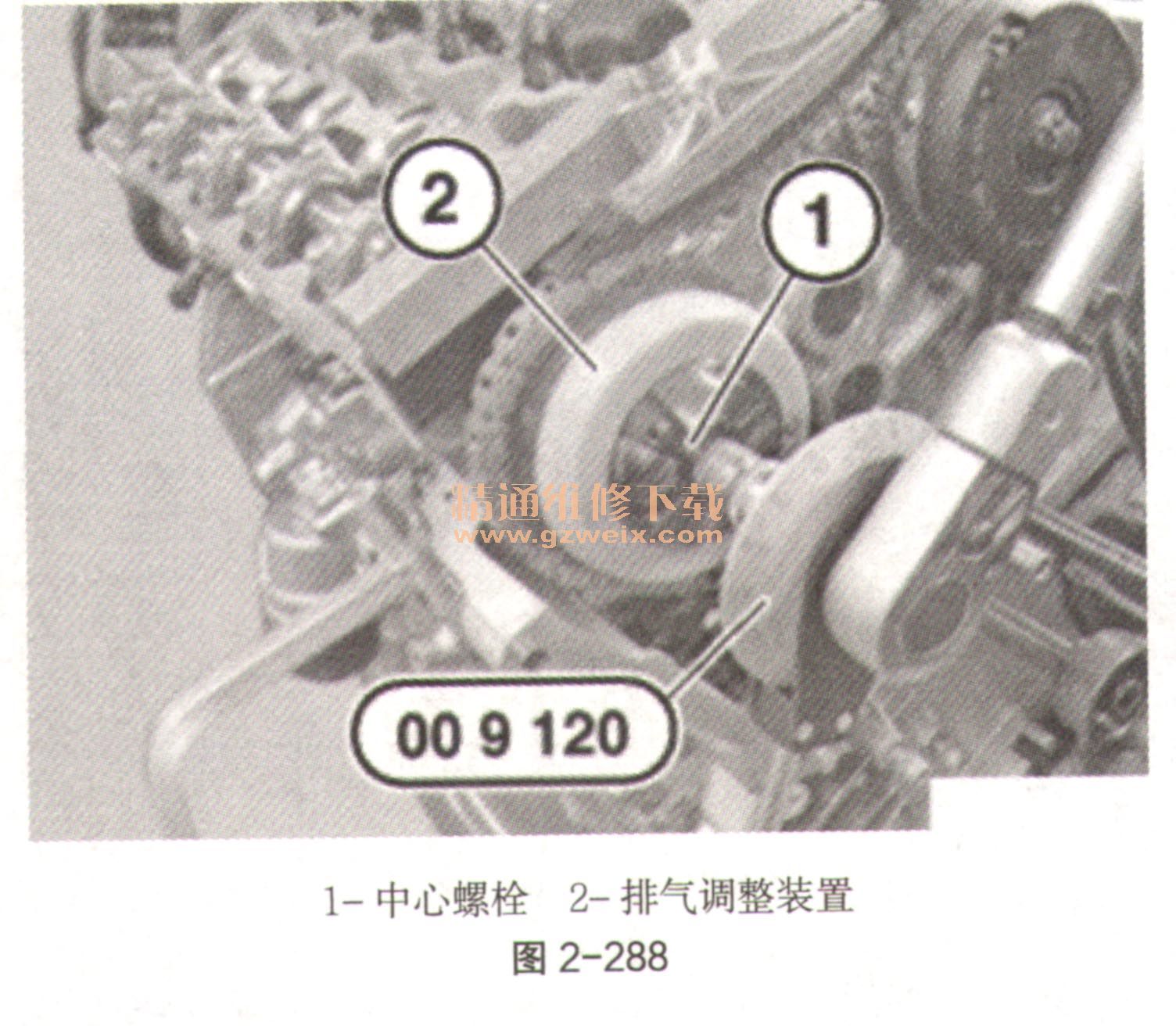

⑨用专用工具009120固定排气调整装置(如图2-288中2)中心螺栓(如图2-288中1)。

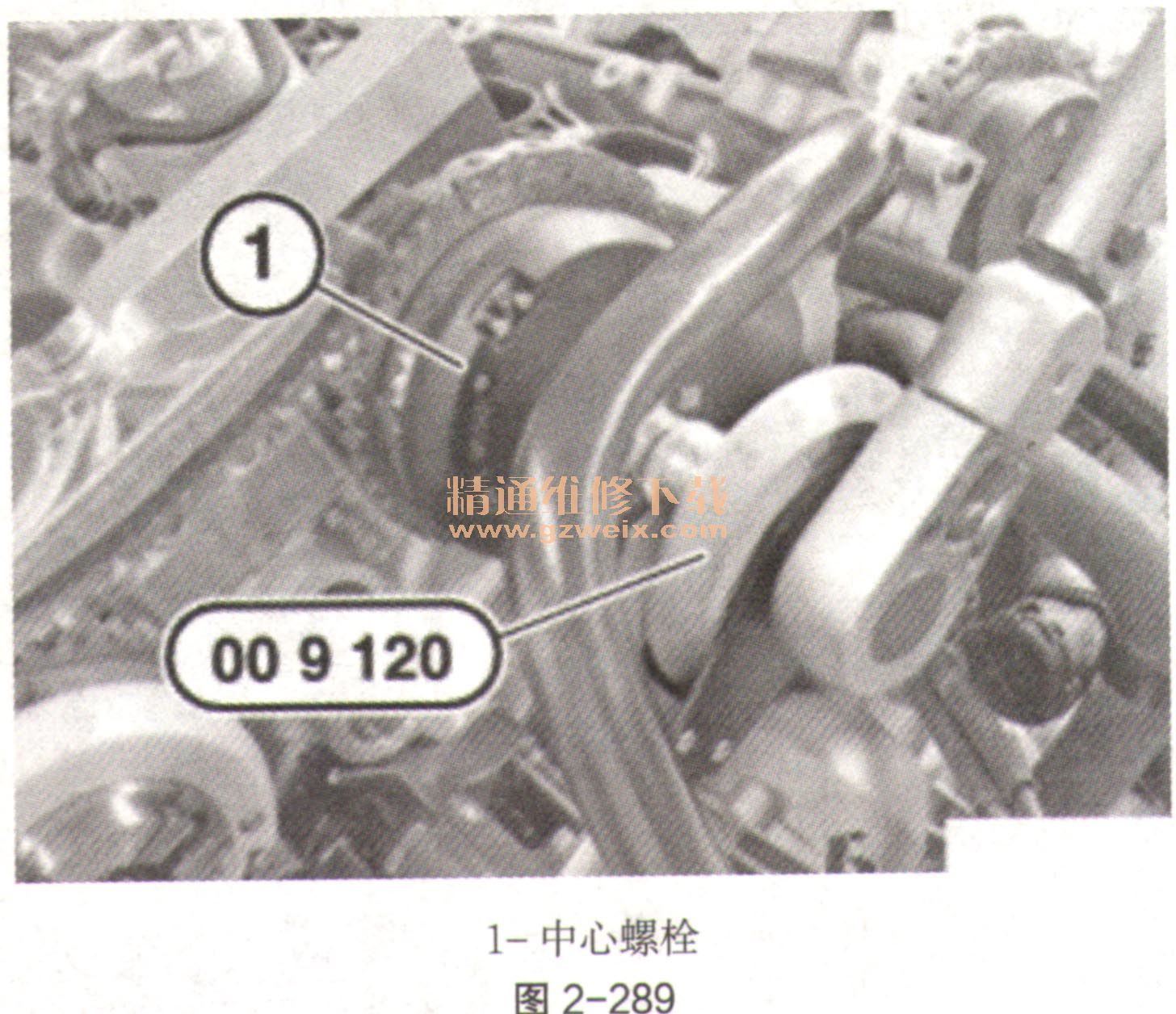

⑩用专用工具009120固定进气调整装置中心螺栓(如图2-289中1)。拆卸专用工具119890。
11拆卸专用工具119190和118570,如图2-290。在中心螺栓上沿发动机旋转方向转动发动机2次,直至发动机重新达到汽缸1点火上止点位置处。用专用工具119190将减震器固定在汽缸1点火上止点位置处。
12将专用工具119893安装在进气凸轮轴上,检查配气相位调整,如图2-291。当专用工具119 893无间隙地安装在汽缸盖上时,说明配气相位已正确调整好。

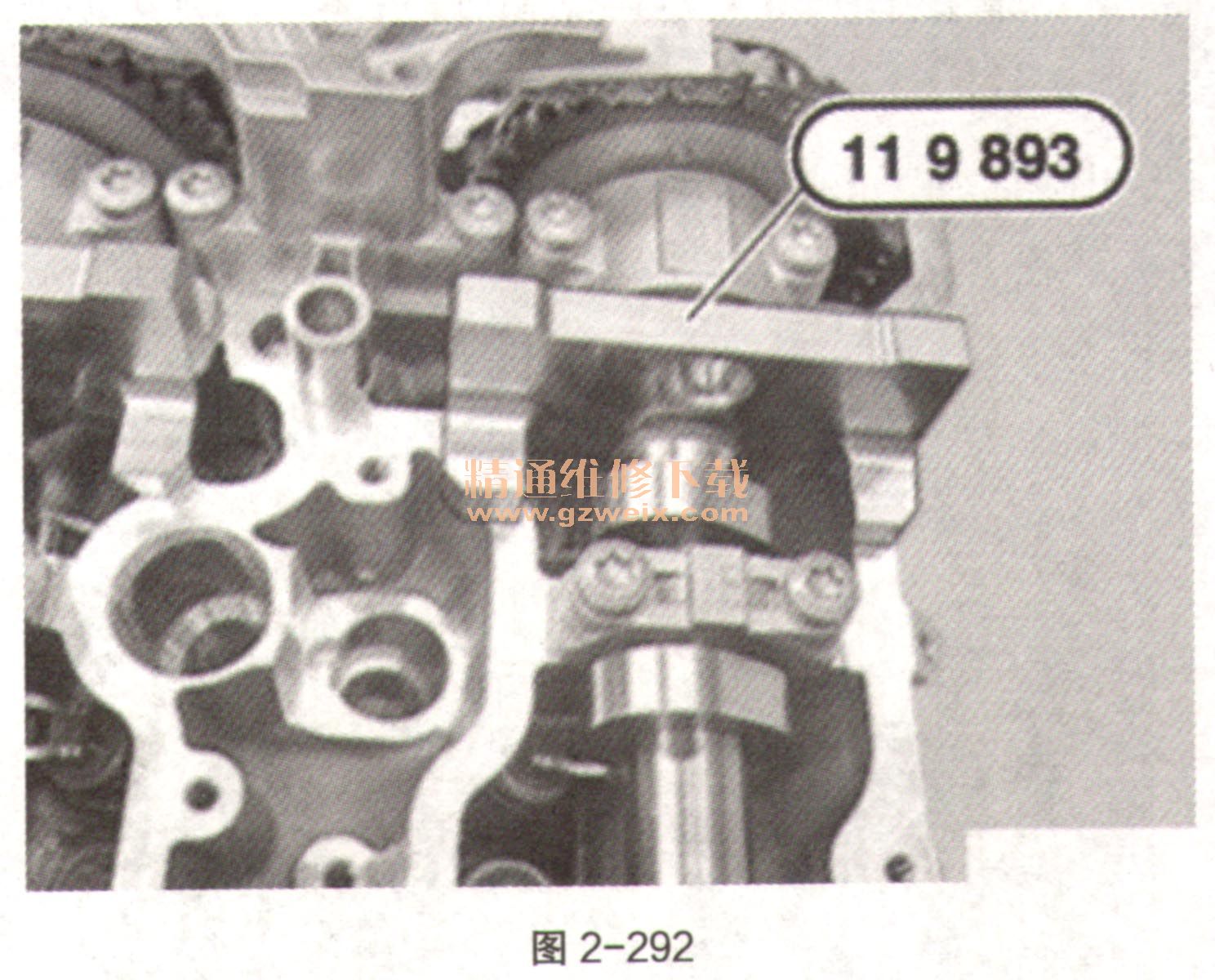

13将专用工具11 9 893安装在排气凸轮轴上,检查配气相位调整,如图2-292。当专用工具11 9 893无间隙地安装在汽缸盖上时,说明配气相位已正确调整好。
14拆下所有专用工具。装配好发动机。
