3 熔断器位置影响与改进方法
3.1熔断丝位置分析
为了与用电设备、连接导线相适应，发挥其保护电路的作用，必须选择合适的熔断丝及导线。

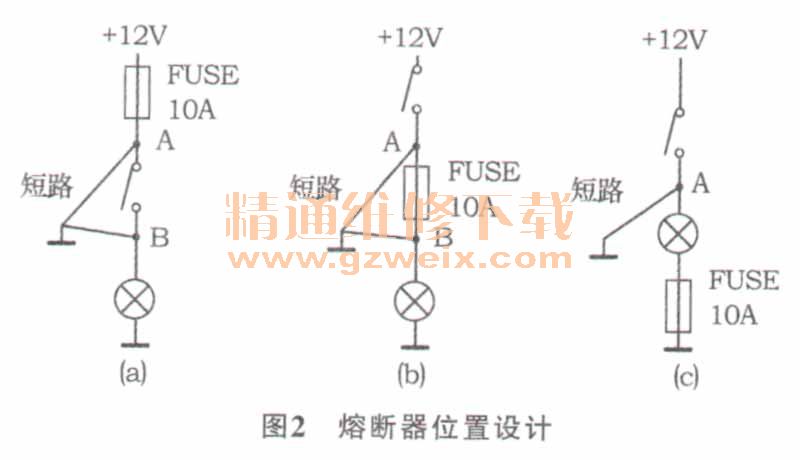

烧车事故发生的原因，除了非电路因素引起的以外，电路系统引起的原因主要是设计不合理：一是电路中继电器、导线、熔断器、负载之间匹配不合理；二是电路中熔断器位置设计不合理，发生短路故障时，熔断器起不到防护作用，如图2所示。
图2a所示在A、B处发生短路时，此熔断丝能起到保护电路和开关的作用。
图2b所示在A处发生短路时开关会烧坏，而熔断丝不能在短时间内熔断。如在B处发生短路此熔断丝能起到保护电路的作用。
图2c所示在A处发生短路时开关会烧坏，而熔断丝不会熔断，即：此路的熔断丝起不到电路及电器元件的保护作用。
所以，熔断丝在电路中的位置比较合理的是图2a。对于继电器和熔断丝集成在一个电器盒的情况，熔断丝接法如图2a或图2b的关系不大（因在同一电器盒内发生短路的可能性不大）。
3.2改进方法
熔断丝的选用需与导线线径匹配，位置合理，否则会失去应有的电路保护作用，图3为熔断器保护说明。
在图3所示电路中，30 A熔断丝保护额定电流22 A的负载和4.0 mm2导线合理，但是不能保护分支0.5 mm2的导线及负载。当0.5 mm2导线发生短路并引起燃烧时，30A熔断丝上积聚的电流热量并不足以熔断，失去电路保护作用。

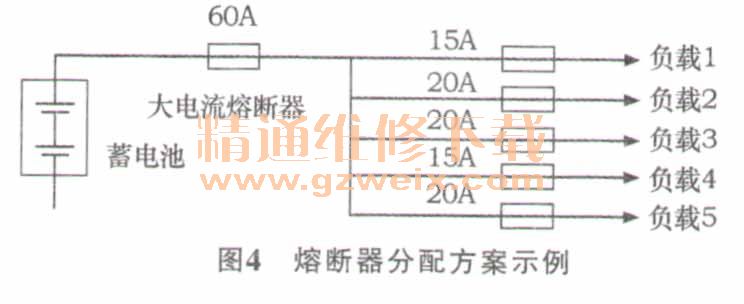

最有效的方法是在每一个用电设备都设计有单独的熔断器，图4为熔断器分配方案示例。一旦发生短路故障，熔断器可以切断电路，避免车辆起火现象发生。在电路设计中，要注意正确地设置熔断丝在电路中的位置，并根据用电器的工作特性合理地选择熔断丝型号。
