18拆下前排气管隔热罩。

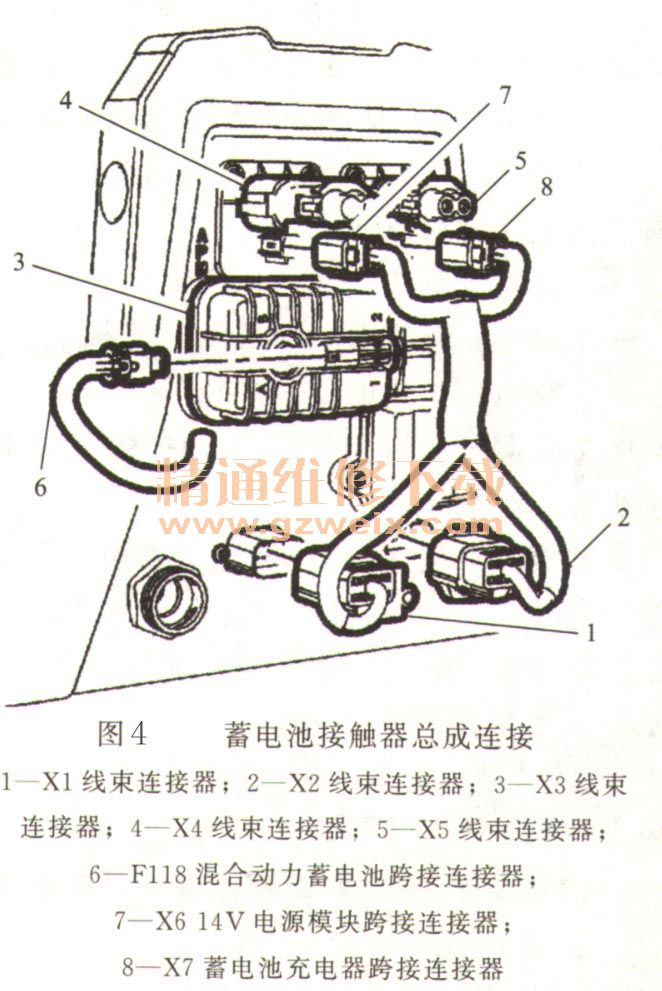

19断开A28混合动力蓄电池接触器总成的X1线束连接器1和X2线束连接器2(图4)。
20断开A28混合动力蓄电池接触器总成的下列高电压互锁线束连接器。
·F118混合动力蓄电池组跨接连接器6。
·X6 14V电源模块跨接连接器7。
·X7蓄电池充电器跨接连接器8。
21断开A28混合动力蓄电池接触器总成的X4线束连接器4。
22将EL-50554-1连接至A28混合动力蓄电池接触器总成。使用数字式万用表,确认以下各点的电压测量值低于3V。
·高电压直流电(一360V)负极端子B至车辆底盘搭铁。
·高电压直流电(+360V)正极端子A至车辆底盘搭铁。
·高电压直流电(+360V)正极端子A和高电压直流电(-360V)负极端子B。
如果测试结果高于3V,则接触器可能卡在闭合位置或A4蓄电池组总成内部存在隔离损失。
23确认A28混合动力蓄电池接触器总成的X4线束连接器4的电压已解除。使用数字式万用表,确认以下各点的电压测量值低于3V。
·高电压直流电(-360V)负极端子B至车辆底盘搭铁。
·高电压直流电(+360V)正极端子A至车辆底盘搭铁。
·高电压直流电(+360V)正极端子A和高电压直流电(-360V)负极端子B。
如果测试结果高于3V,则保持数字式万用表连接至端子直到电压降至3V以下,以使高电压电容器放电。电压降至3V以下后请继续下一步操作。
24断开A28混合动力蓄电池接触器总成的X5线束连接器5。
25将EL-50554-2连接至A28混合动力蓄电池接触器总成。使用数字式万用表,确认以下各点的电压测量值低于3V。
·高电压直流电(-360V)负极端子B至车辆底盘搭铁。
·高电压直流电(+360V)正极端子A至车辆底盘搭铁。
·高电压直流电(+360V)正极端子A和高电压直流电(-360V)负极端子B。
如果测试结果高于3V,则接触器可能卡在闭合位置或A4蓄电池组总成内部存在隔离损失。
26确认A28混合动力蓄电池接触器总成线束的X5线束连接器5的电压已解除。使用数字式万用表,确认以下各点的电压测量值低于3V。
·高电压直流电(-360V)负极端子B至车辆底盘搭铁。
·高电压直流电(+360V)正极端子A至车辆底盘搭铁。
·高电压直流电(+360V)正极端子A和高电压直流电(-360V)负极端子B。
如果测试结果高于3V,则保持数字式万用表连接至端子直到电压降至3V以下,以使高电压电容器放电。电压降至3V以下后请继续下一步操作。
27断开A28混合动力蓄电池接触器总成的X3线束连接器3。
28确认A28混合动力蓄电池接触器总成的电压已解除。使用数字式万用表,确认以下各点的电压测量值低于3V。
·高电压直流电(-360V)负极端子B至车辆底盘搭铁。
·高电压直流电(+360V)正极端子A至车辆底盘搭铁。
·高电压直流电(+360V)正极端子A和高电压直流电(-360V)负极端子B。
如果测试结果高于3V,则接触器可能卡在闭合位置或A4蓄电池组总成内部存在隔离损失。
注意:可使用一个9V直流蓄电池测试数字式万用表。
