(3)比亚迪E6集中式电池管理系统

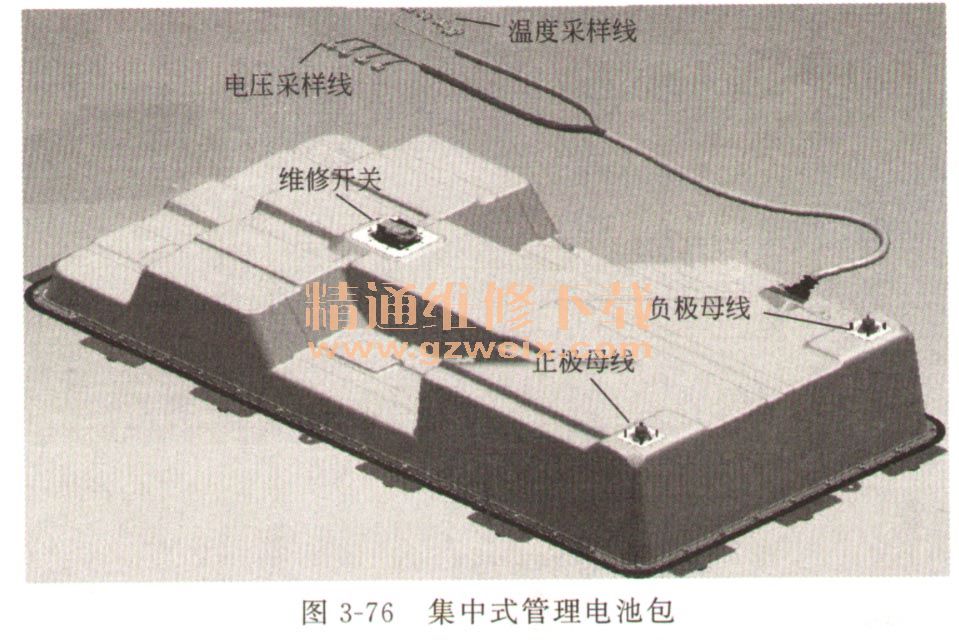

集中式管理器动力电池包每个单体电压为3. 3 V,电池包标称电压为316. 8V,容量为180A·h,一次充电57kW·h。该电池包的组成:共有96个单体,电压采样线束1条,温度采样线束1条,托盘1个。高压电池包接口线连接如图3-76所示。
E6电池管理系统采用集中式电池管理器系统(Battery Management System、BMS),是
电动汽车电池系统的参数测试及控制装置,具有安全预警(温度、电压、漏电、碰撞)与控制、剩余电量估算与指示、充放电

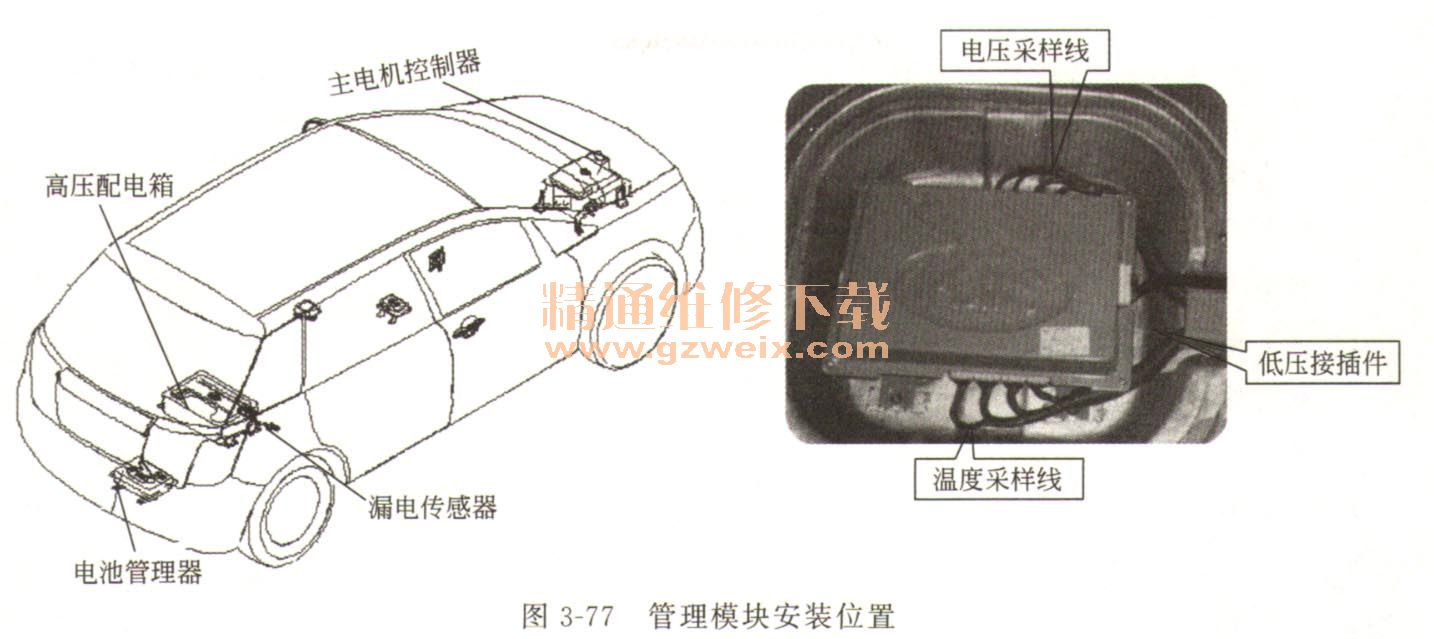

能量管理与过程控制、信息处理与通信等主要功能。管理模块安装位置见图3-77.
(4)众泰1005电池管理系统
动力电池为驱动电机提供电能,是整车的动力来源。动力电池由400块单体电池串、并联组成动力电池组,用周期性的充电来补充电能。
电池管理系统(BMS)对动力电池组的充电与放电时的电流、电压、放电深度、电池的自放电率、电池温度等进行控制。由于个别单体电池性能变化后,会影响整个动力电池组的性能,因此用电池管理系统(BMS)对整个动力电池组和动力电池组中的每一单体电池进行监控,保持单体电池性能的一致性,建立动力电池组的维护,保证车辆的正常运行。
BMS电池管理系统可根据启动能力对充电状态(SOC)、健康状态(SOH)和功能状态(SOF)进行快速、可靠的监测,以提供必要的信息。因此,BMS能够最大限度地减少因为电池意外失效而导致的汽车故障次数,从而尽可能地延长电池使用寿命和提高电池效率。BMS的关键技术是智能控制,它可以测量电池的端电压、电流和温度,并计算出电池的状态,对电池在使用中出现的异常状况进行有限控制。BMS控制系统原理如图3-78所示。
BMS主要功能如下。
①电池系统充放电管理,电源为1路12V常电、1路ON挡唤醒、1路CHG唤醒。
②总电压、电流采集,单体电压采集。
③温度采集,采集点≥4个。
④均衡功能。
⑤继电器粘连检测。
⑥充电枪插入CC检测,CAN通信。
⑦电池组安全管理。
⑧电压监控。
⑨电流监控。
⑩过压、欠压告警。
⑩过流告警。
⑩过温告警。
⑩绝缘告警。
