存储器电子管理系统((SME)是PT-CAN2上的总线设备。后部配电器借助
总线端30F给
高压
蓄电池单元和集成式存储器电子管理系统供电。如果发生事故时安全
蓄电池接线柱触发,则存储器电子管理系统关闭高压
车载网络。存储器电子管理系统通过高压导线与电机电子伺控系统(EME)连接。用于高压触点监测装置的检测导线经过高压组件的所有插头。蓄能器电子管理系统通过唤醒导线(总线端K1. 15唤醒导线)与车身域控制器(BDC)连接。温度传感器直接连接在蓄能器电子管理系统(SME)上。这个温度传感器用于监控制冷剂管路的温度。

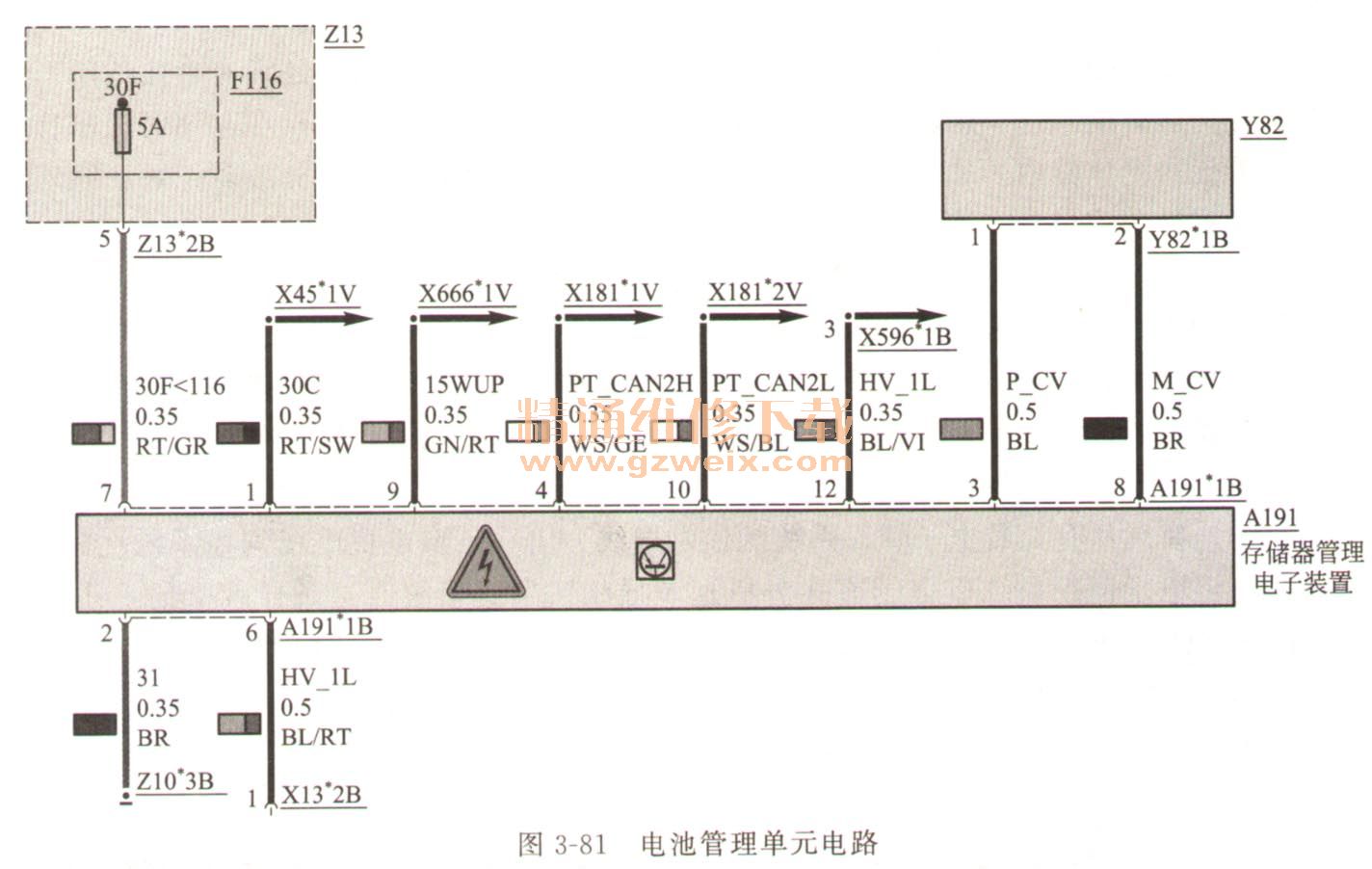

宝马13电池管理单元电路如图3-81所示。
电池管理器A191电路插头分为黑色18针与12针,分别为A191 * 01B存储器管理电子装置连接和A191 * 1B高压
蓄电池单元连接。
A191 * 01B插头上的线脚布置如表3-9所示。
A191 * 1B插头上的线脚布置如表3-10所示。
