二、系统端子检测
    （1）比亚迪秦电池管理系统

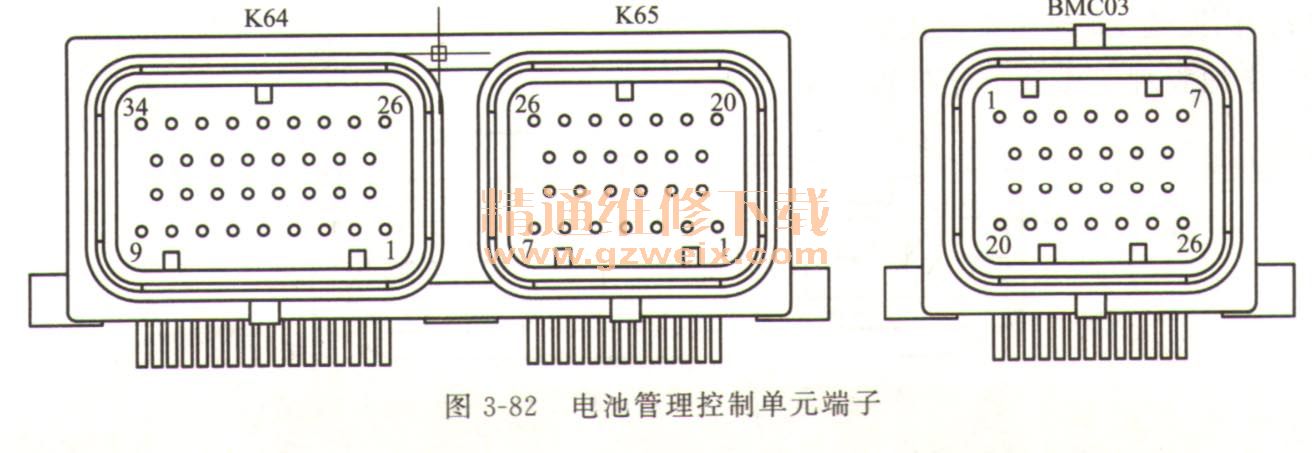

    断开动力电池管理器连接器（图3-82）。测量线束端输入电压。接回电池管理器连接器。

    各端子测量值如表3-11所示。

   （2）比亚迪E6电源管理模块

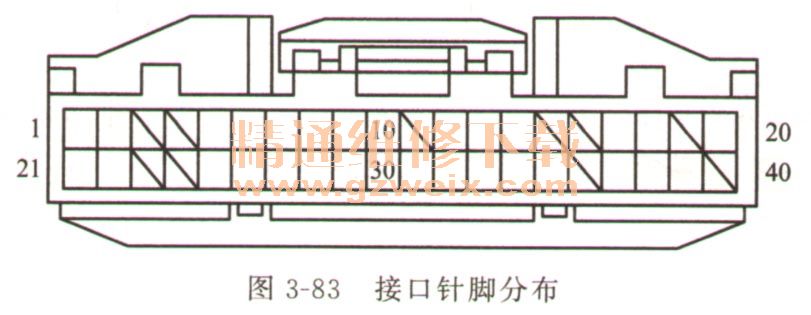

    E6电池管理单元端子分布如图3-83所示。

    各端子测量值如表3-12所示。

   （3）比亚迪唐电池管理系统
    ①断开动力电池管理器接插件（图3-84）

    ②测量线束端输入电压。
    ③接回电池管理器接插件。
    ④测量各端子值。

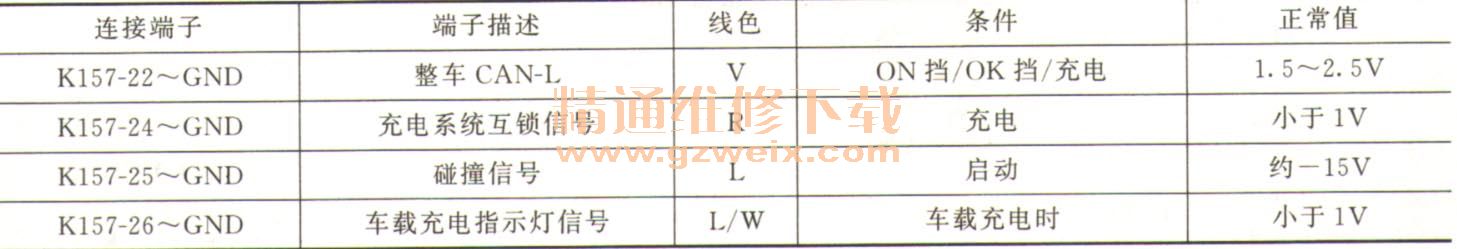

    电池管理单元端子检测：K156端子针脚见表3-13、K157端子针脚见表3-14、K158端子针脚见表3-15。

    分布式BMS控制器监测主要数据如下。
    ①动力电池电压主要数据（表3-16）。

    ②碰撞保护主要数据（表3-17）。

    ③动力电池温度监测主要数据（表3-18）。

    ④漏电保护主要数据（表3-19）。
