（5）充电机终止充电报文
报文目的：让BMS确认充电机即将结束充电以及结束充电的原因。
发送区间：充电阶段。
发送者：车载充电机；接收者：BMS。

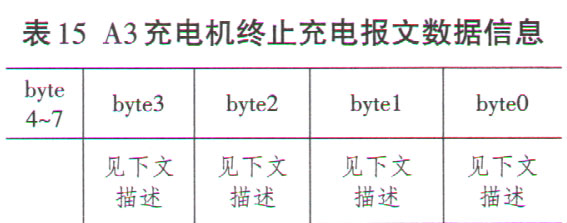

表14为A3充电机终止充电报文ID信息，表15为A3充电机终止充电报文数据信息。
byte0 : bit00一是否达到充电机设定的SOC值
bit01一是否达到充电机设定的电量值
bit02一是否达到充电时间的设定值
byte 1 : bit 10一充电机过温故障
bit 11一连接器过温故障
bit 12一连接线过温故障
bit 13一充电机硬件故障
bit 14-所需电量不能传送故障
byte2 : bit20一电流不匹配
bit21一电压不匹配
byte3 : bit30-31一是否正常结束充电
bit32-r33一充电结束判定依据
3 ．A5错误报文
（1）BMS错误报文
报文目的：显示充电错误原因。
发送区间：当BMS检测到错误时，发送该报文。
发送者：BMS；接收者：广播。

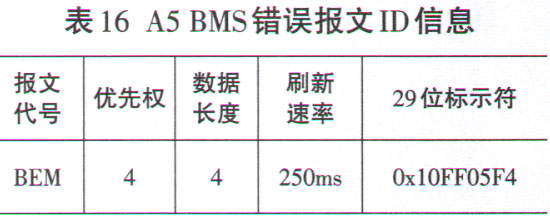

表16为A5BMS错误报文ID信息，表17为A5BMS错误报文数据信息。
byte0: bit00-BMS接收充电机辨识报文是否超时
byte 1 : bit 10-BMS接收充电机最大输出能力报文是否超时
Bit11-BMS接收充电机充电准备报文是否超时
byte2 : bit20-BMS接收充电机充电状态报文是否超时
bit21-BMS接收充电机中止充电报文是否超时
byte3 : bit30一低压辅助电源是否正常
（2）充电机错误报文
报文目的：显示充电错误原因。
发送区间：当充电机检测到错误时，发送该报文。
发送者：车载充电机；接收者：广播。

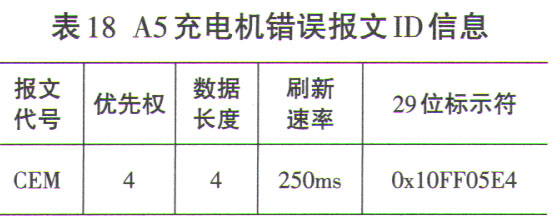

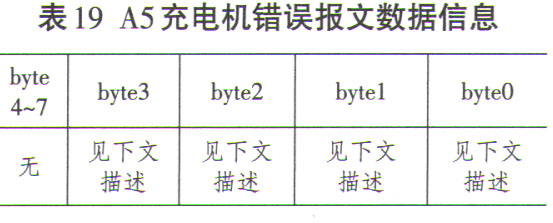

表18为A5充电机错误报文ID信息，表19为A5充电机错误报文数据信息。
byte0 : bit0一充电机接收BMS辨识报文是否超时
Bit1一充电机接收车辆识别代码报文是否超时
byte 1 . bit 10一充电机接收BMS充电准备报文是否超时
byte2 : bit20一充电机接收电池充电级别需求报文是否超时
bit21一充电机接收电池充电状态报文是否超时
byte3 : bit30一充电机接收BMS充电统计报文是否超时
4 ．A2配置阶段
（1）A2充电机最大输出能力
报文目的：让BMS根据充电机最大输出能力判断是否能够进行充电。
发送区间：配置阶段。
发送者：充电机；接收者：车载充电机。

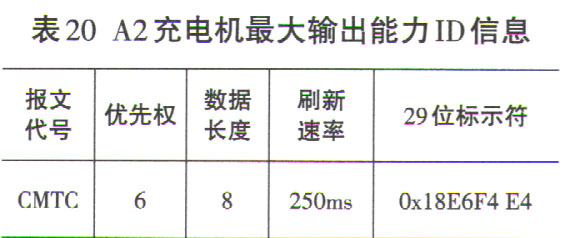

表20为A2充电机最大输出能力ID信息。
