(2)A2 BMS充电准备报文
报文目的:让充电机确认BMS充电准备状态。
发送区间:配置阶段。
发送者:BMS;接收者:车载充电机。
表21为A2 BMS充电准备报文ID信息。
(3)A2充电机充电准备报文
报文目的:让BMS确定充电机充电准备状态。
发送区间:配置阶段。
发送者:车载充电机;接收者:BMS。
表22为A充电机充电准备报文ID信息。
5. A4充电结束阶段
(1)BMS充电统计
报文目的:让充电机确认BMS对于本次充电过程的充电统计数据。
发送区间:充电结束阶段。
发送者:BMS;接收者:车载充电机。
表23为A4BMS充电统计ID信息。
(2)充电机充电统计
报文目的:让充电监控系统确认充电机对于本次充电过程的充电统计数据。
发送区间:充电结束阶段。
发送者:车载充电机;接收者:广播。

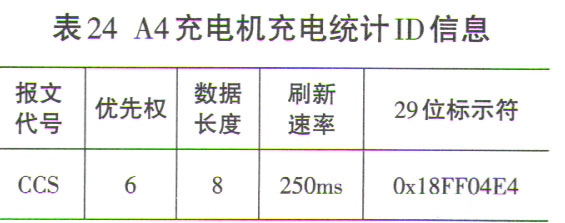

表24为A4充电机充电统计ID信息。
五、总结
本文在研究了现有
电动汽车车载充电策略基础上,设计出一套
电动汽车车载充系统的通信方案并制定了
电动汽车电池管理系统与车载充电机之间的充电过程通信协议,对从事
电动汽车车载充电系统的设计者有一定的指导作用。
