第五章 本振／时钟信号产生电路故障维修
    5．1找到本振／时钟信号产生电路
    本振和时钟信号产生电路的主要功能是为手机提供本机振荡信号和时钟信号，一般是采用石英晶体作为谐振元器件。本振及本机振荡器电路，时钟信号产生电路的主要元器件就是时钟晶体，如图5-1所示为典型手机中的本机振荡器和时钟晶体。

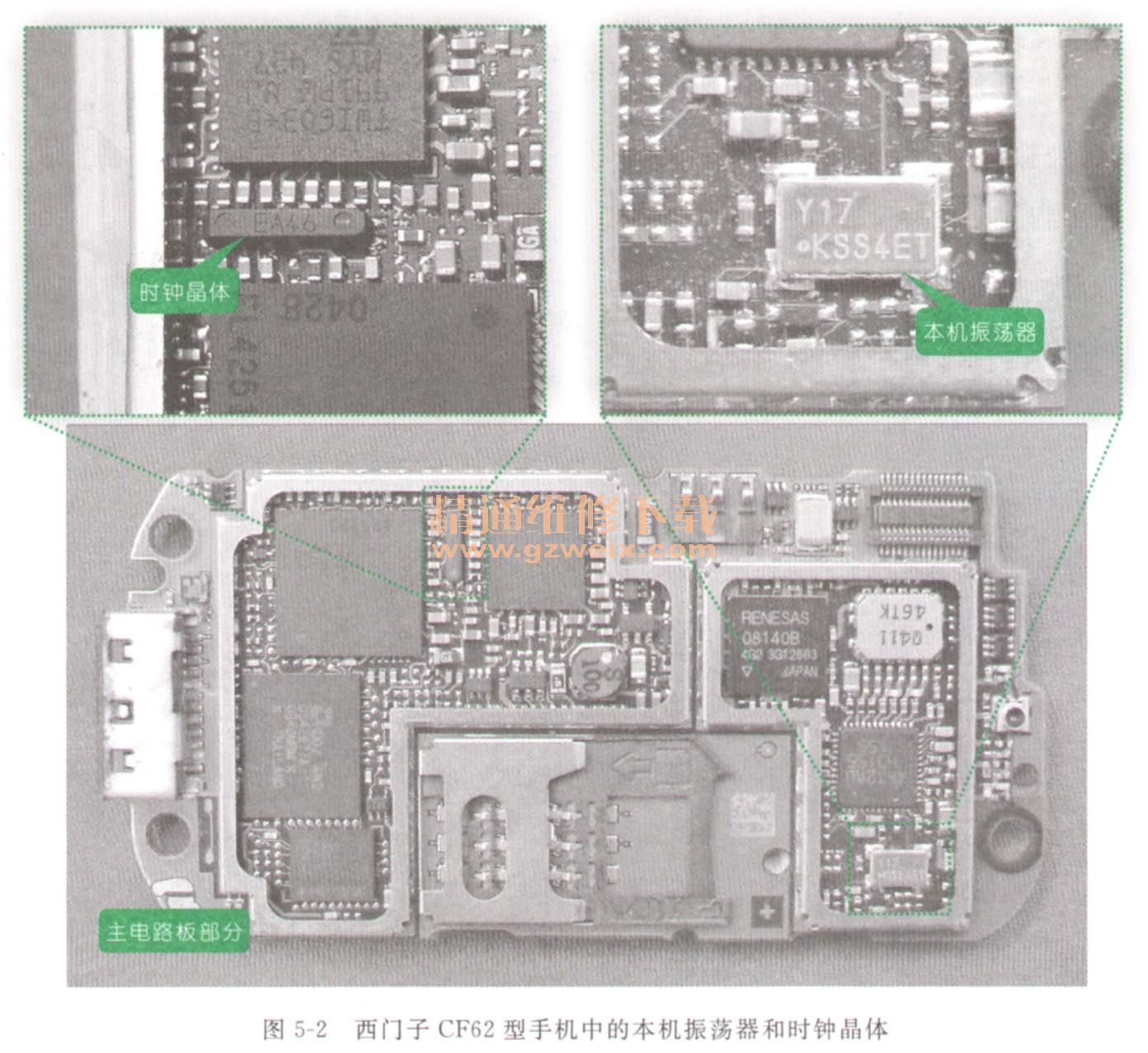

    石英晶体的稳定性很高，许多现代通信产品中都使用石英晶体作为谐振元器件构成的时钟电路和本机振荡电路。石英晶体具有一个固定的谐振频率，其功能相当于一个LC并联的谐振回路。使用LC谐振回路因环境、温度等影响而造成元器件参数变化，使得谐振频率也不稳定。如图5-2所示为西门子CF6 2型手机中的本机振荡器和时钟晶体。

    由于本机振荡器的谐振频率很高，为避免射频信号的干扰，一般会封装在金属屏蔽盒内，如图5-3所示为诺基亚3390型手机中的本机振荡器。本机振荡器大多安装在射频信号处理电路的周围，晶体本身并不能产生振荡信号，需芯片内部的电路与之配合，才能产生芯片所需的振荡信号。

    时钟晶体一般位于微处理器的周围，其功能与微处理器内部的电路相配合，用来产生微处理器所需的时钟信号（约32. 768kHz），如图5-4所示。若手机时间显示不准确或无法开机，则应对时钟信号产生电路进行检测。该时钟信号的频率较低，主要用于产生时间信号，保持手机内计数的连续性。高频时钟是用于数据识别和处理用的节拍信号。

    5．2搞清本振/时钟信号产生电路的工作原理
    本机振荡器和时钟信号产生电路其工作原理基本相同，其主要功能是为手机中的电路提供基准信号以及振荡信号。单独的石英晶体并不能产生振荡信号，需要与时钟电路相配合。
    1．本机振荡器电路
    如图5-5所示为诺基亚3390型手机的本机振荡器电路，晶体G500通过与射频信号处理电路N500内部的电路组成本机振荡器电路。

    图5-5中，G500的③脚为供电端，①脚接收由射频信号处理电路送来的VC信号，该信号与晶体G500形成本机振荡信号，由④脚输出后加到T501上，然后分为两路后送回到射频信号处理电路N500的J4、J5端。若晶体G500损坏，则可能会造成收不到电话的故障。
    2．时钟信号产生电路
    如图5-6所示为索尼爱立信K7000型手机的时钟信号产生电路，在该电路书晶体B2200与微处理器D2200内部的时钟电路组成时钟信号产生电路，为微处理器提供时间信号（32. 768kHz），又称为待机时钟。

    5．3看懂本振／时钟信号产生电路故障检修过程
    5．3．1诺基亚（Nokia）手机本振／时钟信号产生电路故障检修过程
    故障现象描述
    诺基亚N95型手机，能够正常的开机，但无法接听和拨打电话。
    故障分析指导
    在诺基亚N95型手机中，若无法接听和拨打电话的故障时，则可能是射频信号处理电路中有损坏的元器件，大多数的情况是由于本机振荡器损坏造成的，如图5-7所示为诺基亚N95手机中的本机振荡器。

    本机振荡器G7501为射频信号处理电路N7505提供振荡时钟信号，作为射频信号处理电路中的发射和接收电路的外差信号。若无该信号，则射频信号处理电路无法将接收和发送的信号进行处理。本机振荡器G7501的供电电压为2. 5V。
    故障检修指导
    对于诺基亚N95手机出现无法接听或拨打电话的故障时，则应按以下步骤对本机振荡器进行检测。
    （1）检测本机振荡器G7501输出的振荡信号，将手机装上电池后开机，拨打“112”使手机进入工作状态，然后用示波器的探头接G7501的输出端，如图5-8所示。

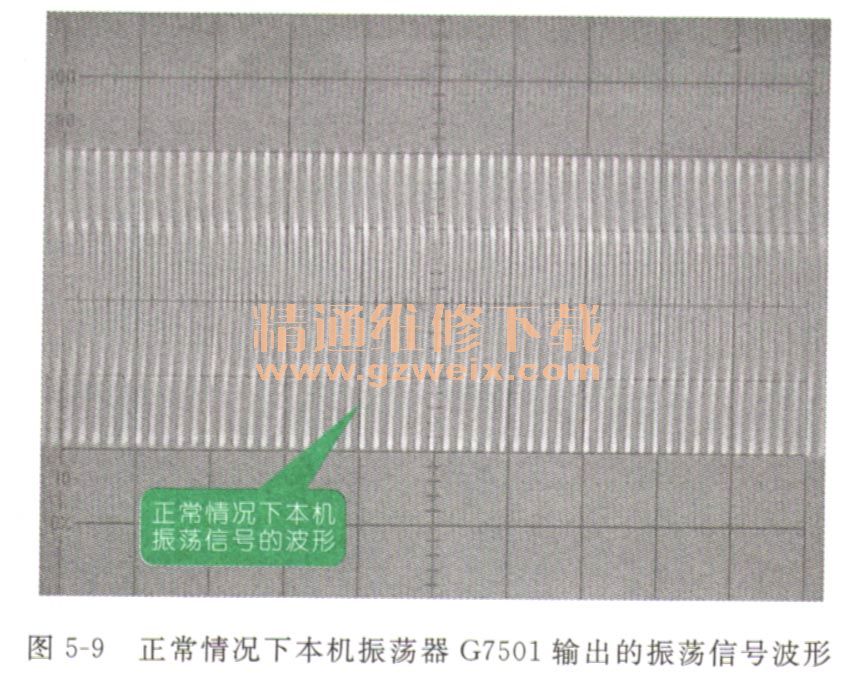

    检测时发现，无振荡信号的波形，而正常情况下，G7501的输出端应有振荡信号的波形，如图5-9所示。

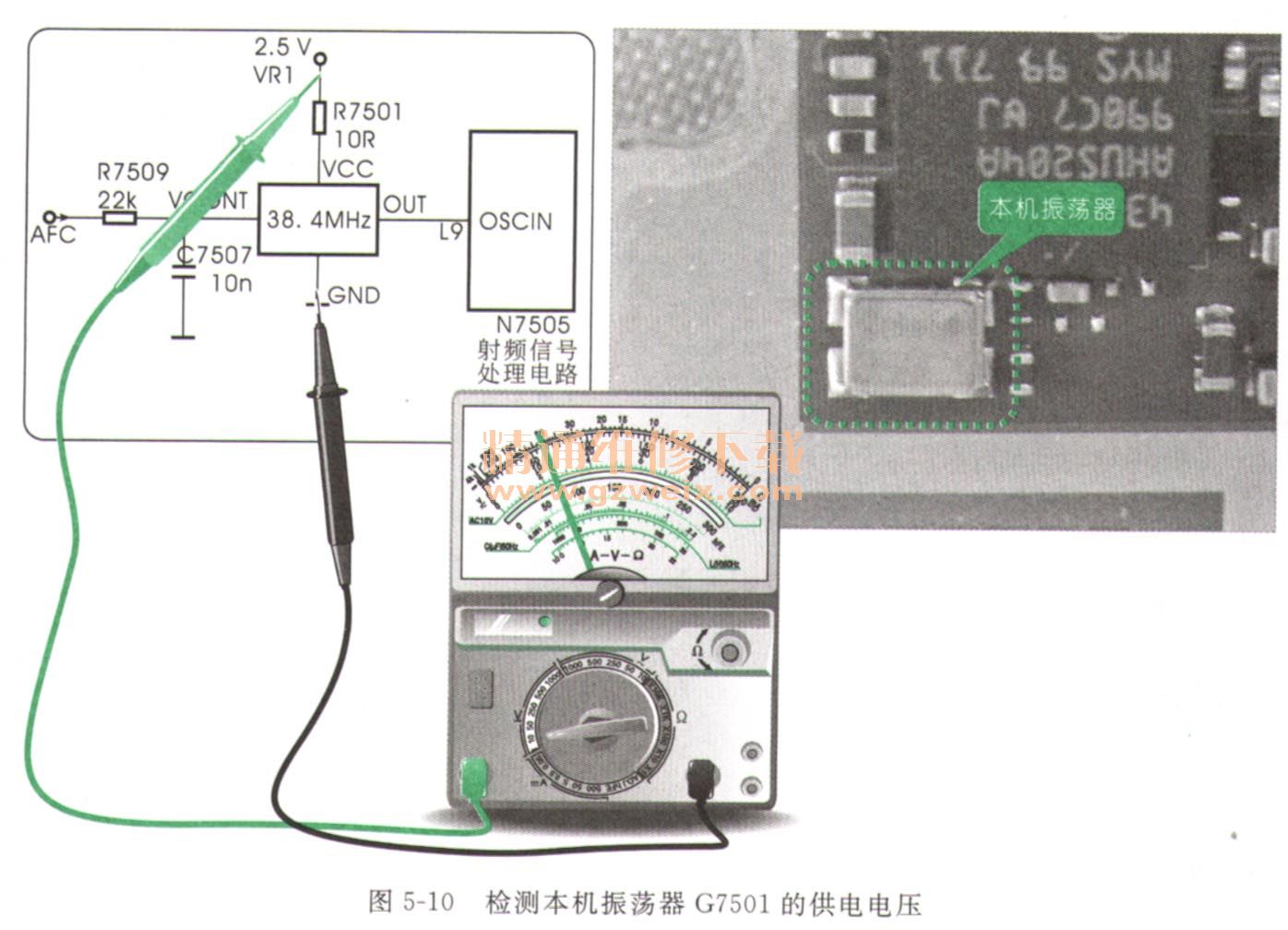

    （2）检测本机振荡器G7501的2. 5 V供电电压是否正常，检测时需将万用表调至直流10V挡，用黑表笔接地端，用红表笔接G7501的VCC端，如图5-10所示。此时检测的供电电压为2. 5 V正常。

    （3）怀疑本机振荡器G7501损坏，将其焊下后用同型号且性能良好的元器件进行代换，改换后再次试机，故障排除，可以正常的拨打和接听电话。

    5．3．2三星（Samsung）手机本振／时钟信号产生电路故障检修过程
    故障现象描述
    三星E848型手机，开机有时正常有时不正常，时间显示不准确。
    故障分析指导
    在三星E848型手机中，采用晶体OSC500与微处理器U502内部的时钟电路组成时钟振荡电路，提供正常的时钟显示信号，如图5-11所示为三星E848型手机中的时钟信号产生电路。

  如果手机中的时间显示不准确，则应重点检测晶体OSC50。输出的32. 768kHz的晶振信号。若晶体OSC500损坏或引脚虚焊，则可能会引起开机失常，时间显示不准确的故障。
    故障检修指导

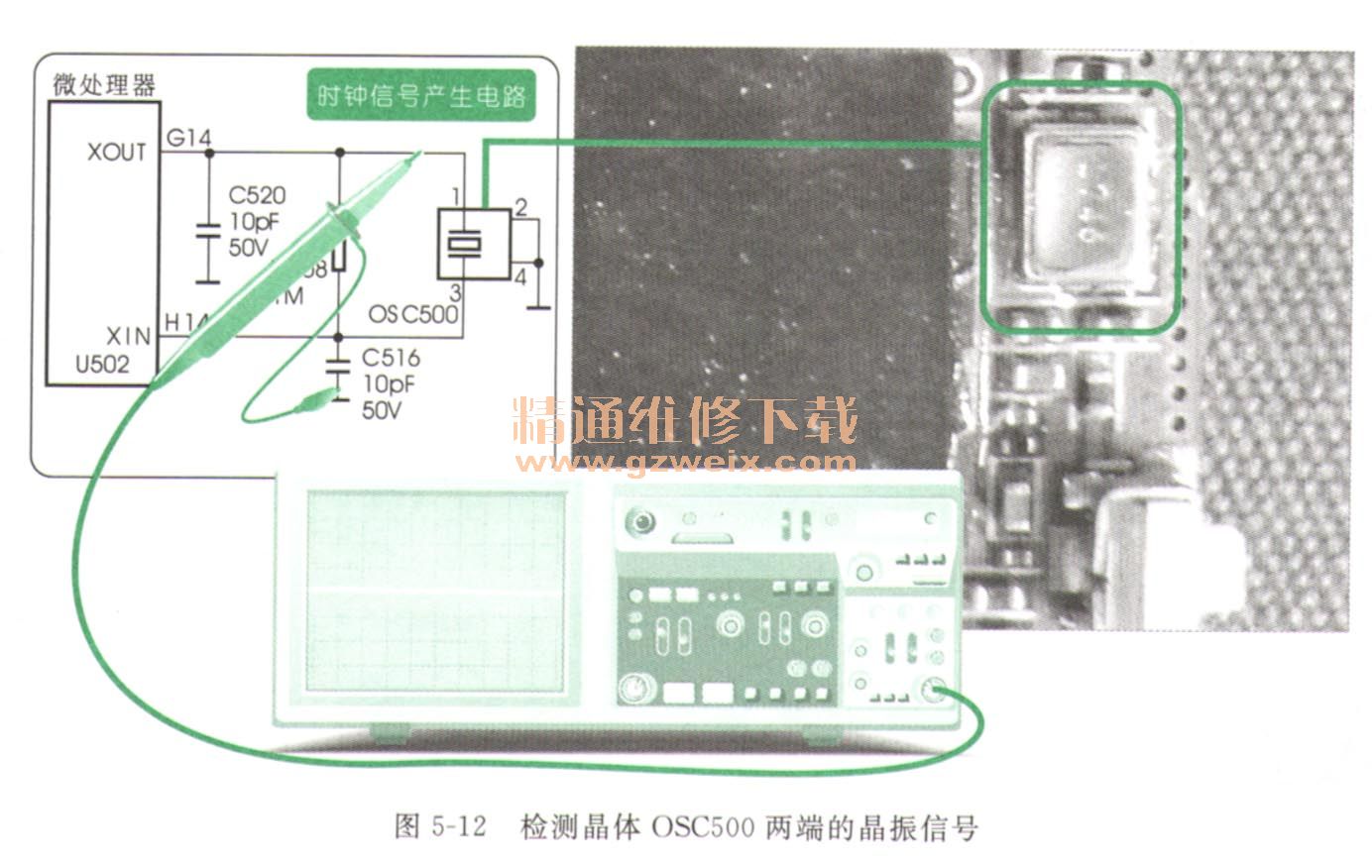

    首先检测晶体OSC500两端的晶振信号是否正常，检测时需用示波器的接地夹接地端，然后用探头分别接触晶体OSC500的①脚和③脚，检测时发现晶振信号时有时无，如图5-12所示。

    而正常的情况下，在晶体OSC50。的①脚和③脚可以测得晶振信号的波形，如图5-13所示。此时怀疑晶体OSC500不良或焊接不良，用同型号且性能良好的晶体进行代换后，再次试机，故障排除时间显示正常。
