新手篇—图解手机维修入门与精通(上)
来源:本站整理  作者:佚名  2015-01-25 09:58:24


    (2)典型手机的电路结构
    不同品牌、不同型号手机的电路结构各不相同,作为一名手机维修人员,应能够熟知和识别手机上的基本电路模块,下面简单介绍几种典型手机的电路结构,从器件的名称和安装位置上了解手机的整机结构和电路关系。
    如图1-10所示为诺基亚2610手机的整机电路板结构,从图可见,它是由很多微型贴片元器件构成的,结构非常紧凑,元器件引脚和焊点都很小,而且电路器件的种类很多,这在检测和维修时要特别小心。

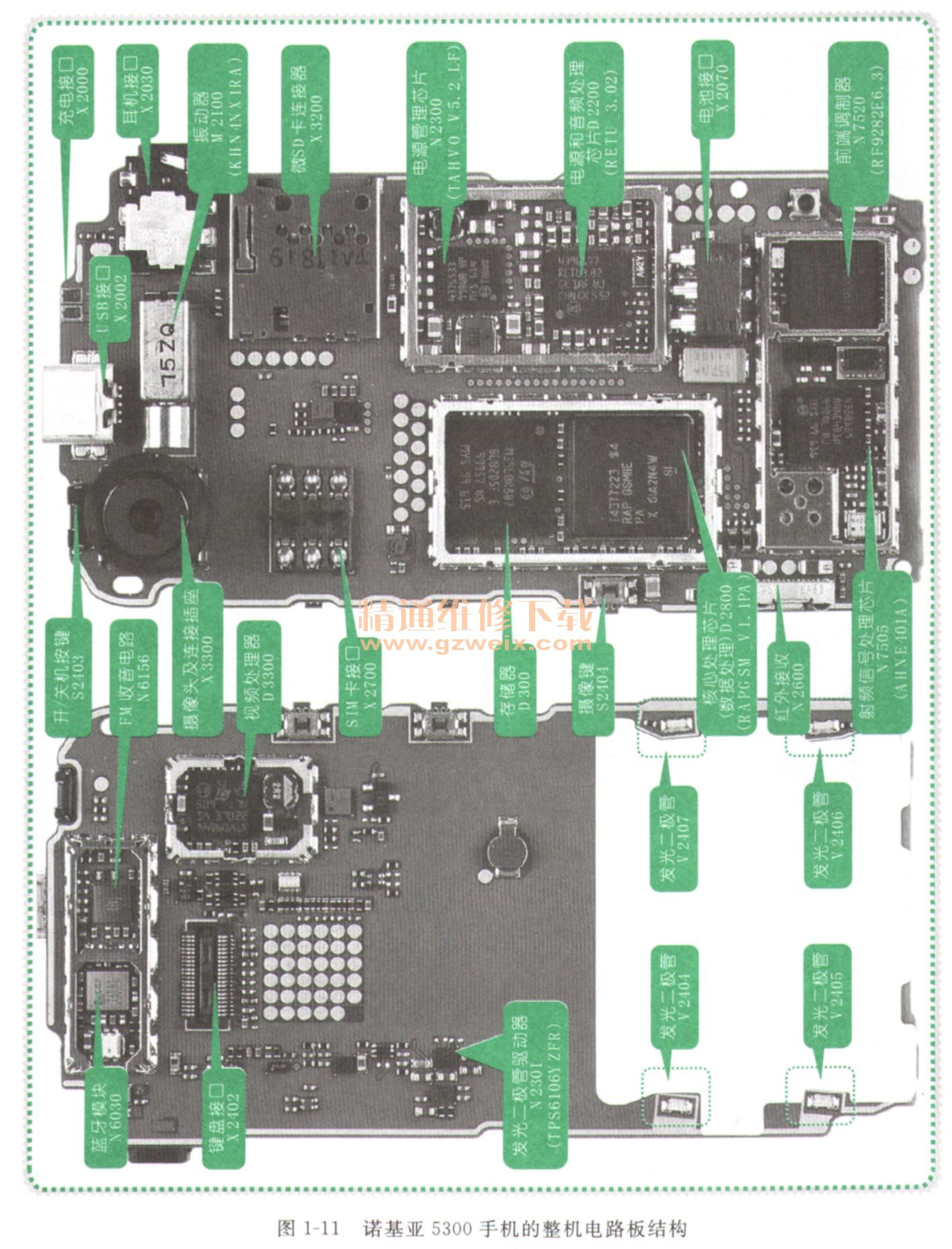

    如图1-11所示为诺基亚5300手机的整机电路板结构。由图可知,该手机中的电路功能模块除前一机型中的基本单元电路外,增设了蓝牙模块、摄像头及视频处理器等电路单元,其应用功能趋于多元化。

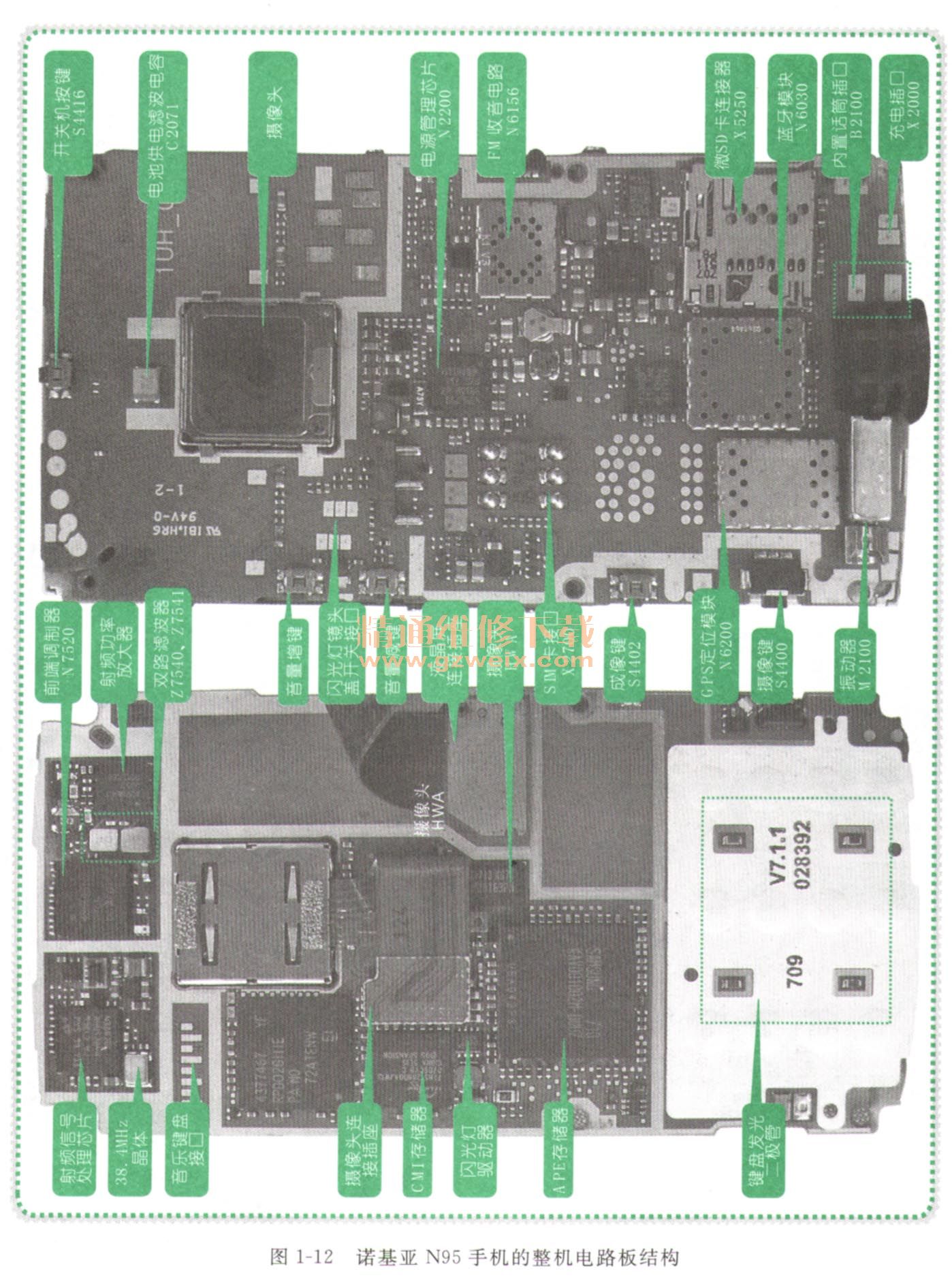

    图1-12所示为诺基亚N95手机的整机电路板结构。该机电路中除包含了前述的各种功能模块外,还增设了GPS定位等商务功能,在各方面的性能都有了很大提升。

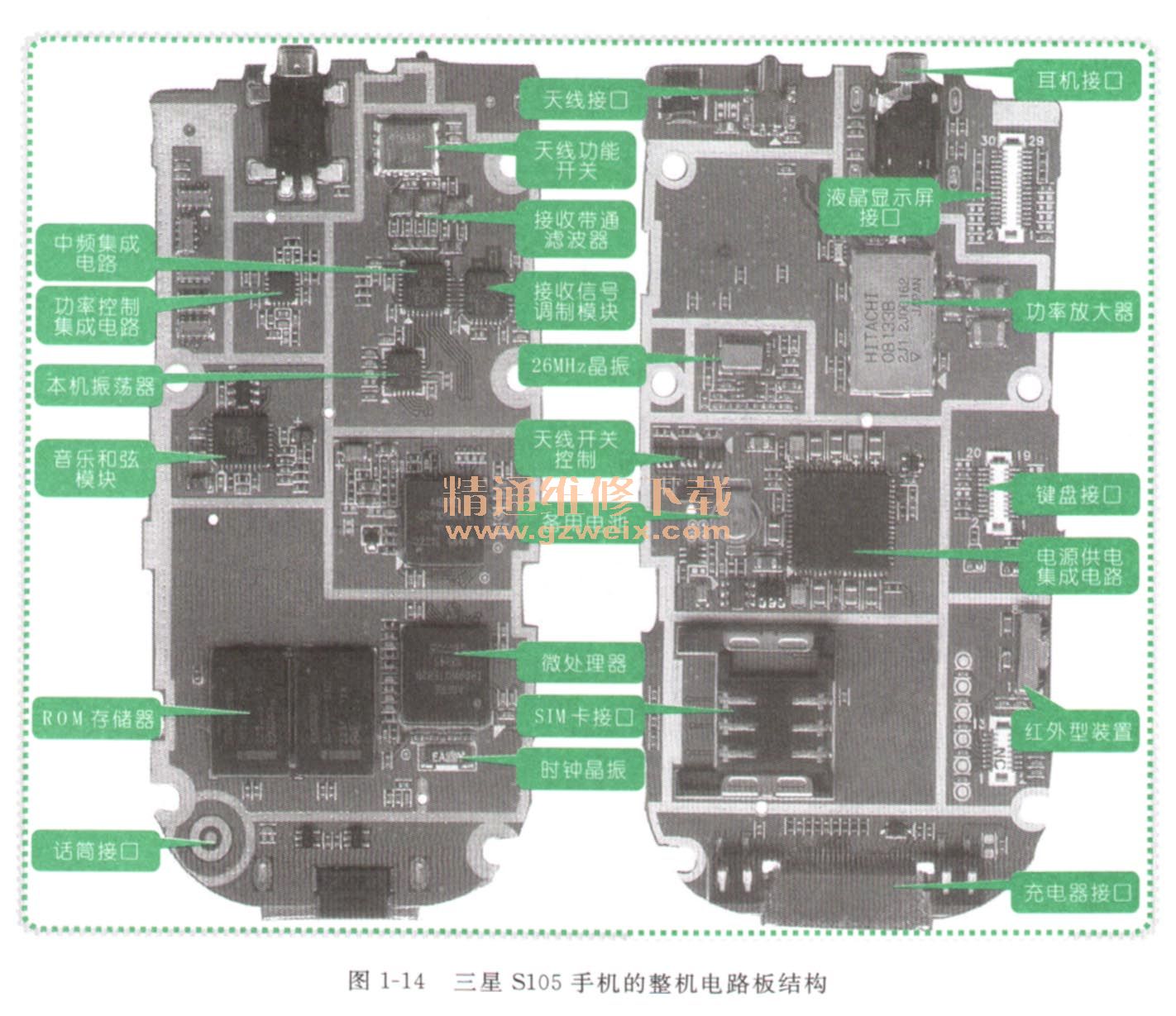

    图1-13、图1-14所示分别为三星G608, S105手机的整机电路板结构,由图可以看到该类手机的基本组成电路单元。

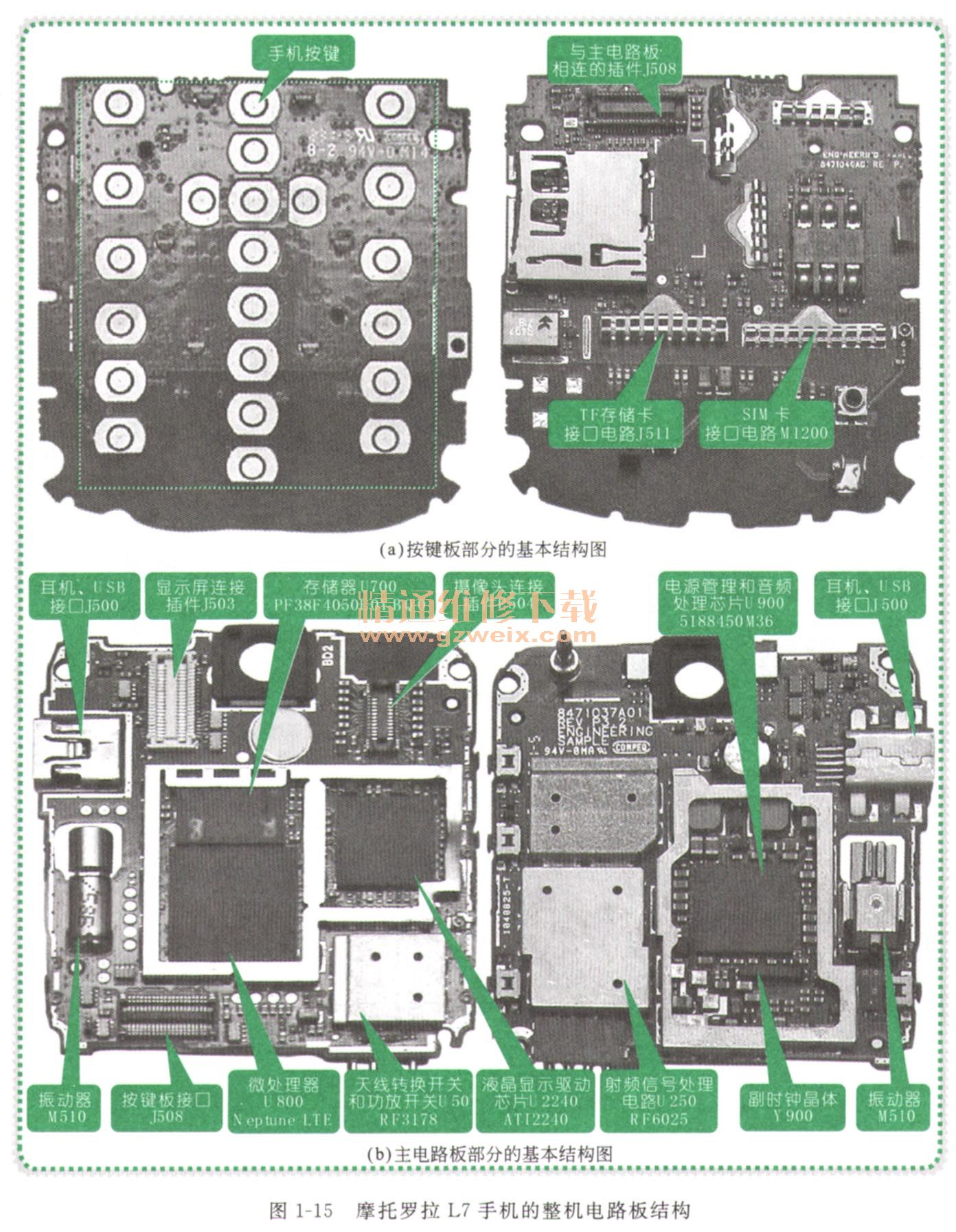

    又如图1-15所示为摩托罗拉L7手机的整机电路板结构,该机电路结构较复杂,各电路结构紧凑。整机可以为按键板部分和主电路板部分,其中按键板部分主要有按键、卡接口等电路;主电路板部分安装了该机的主要电路部分。

    图1-16所示为摩托罗拉V50。的整机电路板结构。该手机支持GPRS、彩信,内置有照相机,还可以通过红外/蓝牙功能传输信息。

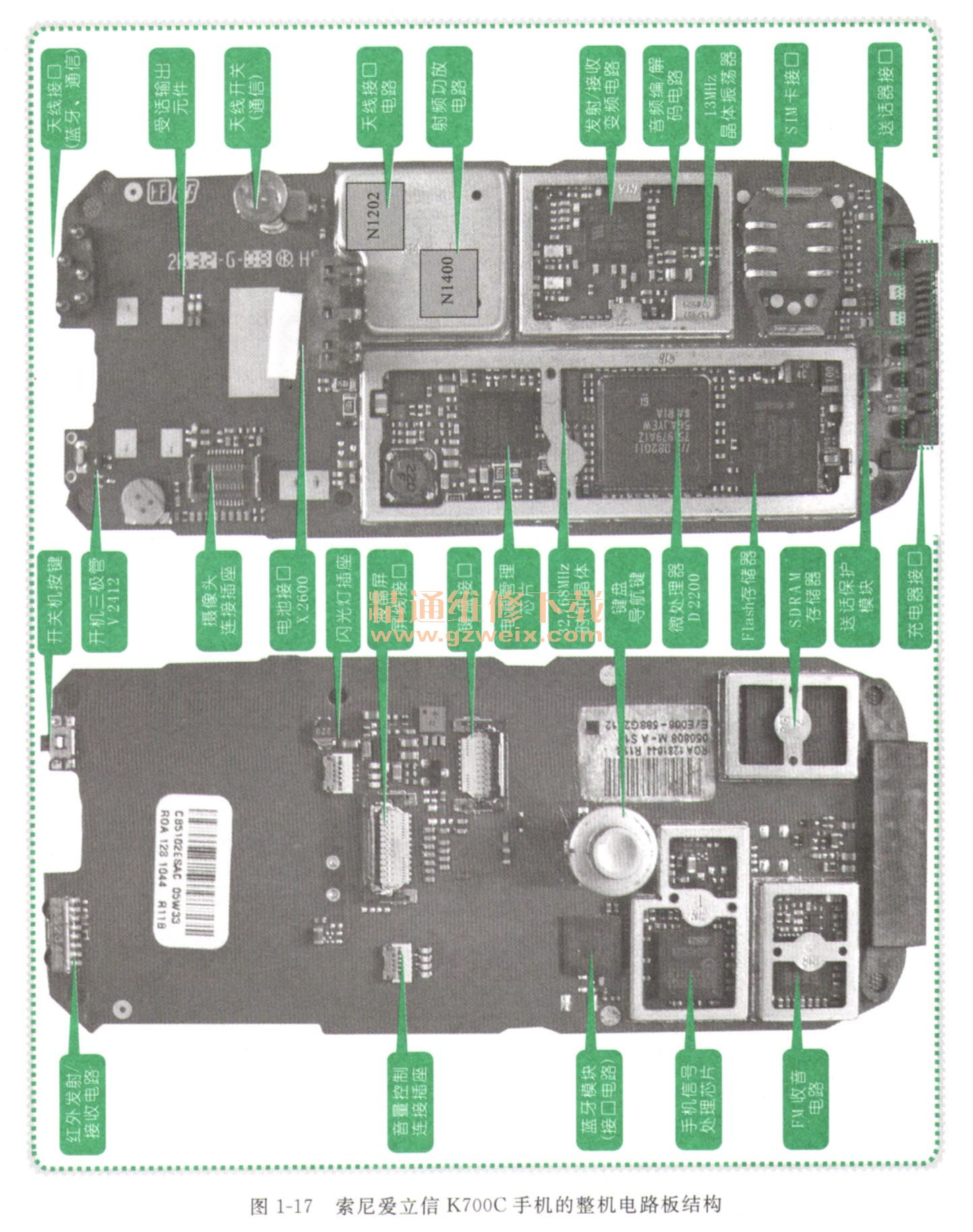

    如图1-17所示为索尼爱立信K7000手机的整机电路板结构。该手机为一款典型的直板手机,具有收音机、MP3播放及照相功能。

    图1-18所示为西门子CF62型手机的整机电路结构图。该手机是一款典型折叠手机,有主、次两个色彩屏屏幕,支持MP3等多格式音乐。

    如图1-19所示为国产多普达D700手机的整机电路结构。该手机是一款滑盖式手机,该手机具有触摸屏、手写输入、蓝牙、红外等多种功能。

    如图1-20所示为天语A620手机的整机电路结构。该手机为直板式手机,具有摄像、音乐播放、蓝牙等多项功能。
