新手篇—图解手机维修入门与精通(上)
来源:本站整理  作者:佚名  2015-01-25 09:58:24

    4.3.2索尼爱立信(SonyEricsson)手机射频信号处理电路故障检修过程
    故障现象描述
    索尼爱立信K7000型手机,开机后无法接打电话,不能发射和接收信号。
    故障分析指导
    若手机中出现不能发射和接收信号的故障时,应对发射和接收信号的公共通道部分进行检测,如图4-12所示为索尼爱立信K7000手机射频信号处理电路图,如图4-13所示为射频信号处理电路的实物与安装位置对应图。




    由天线接收的信号经接口电路及滤波后,被送往射频信号处理电路N120。中进行频率变换以及解调处理后,被送往音频信号处理电路中进行处理;而由话筒输入的信号也首先进入音频信号处理电路中进行处理,然后送往N120。中进行频率变换以及调制处理后,输出射频信号送往射频功率放大器等电路中,然后由天线发射出去。
    故障检修指导
    若索尼爱立信K7000手机出现无法发射和接收信号的故障时,可以按以下方法进行检测。
    (1)使手机处于收发信号的通话状态,检测射频信号处理电路N1200输出的RXI/Q时,发现无信号输出,听不到对方的话音,如图4-14所示。向话筒发话时检测发射射频信号的波形,也无信号波形输出。

    (2)而检测由天线接口电路送来的射频信号以及由音频信号处理电路送来的发送信号时,均正常。此时,怀疑射频信号处理电路及外围元器件有故障,本着先外围后芯片的原则,首先对N1200的供电电压进行检测,如图4-15所示。

    (3)检测供电电压正常,怀疑射频信号处理电路N1200损坏或引脚虚焊,首先将N1200拆下,对其进行重新焊接。焊接完毕后重新开机,故障排除。

    4.3.3摩托罗拉(Motorola)手机射频信号处理电路故障检修过程
    故障现象描述
    摩托罗拉L7型手机,开机后无法接打电话,不入网,不能接收和发射信号。
    故障分析指导

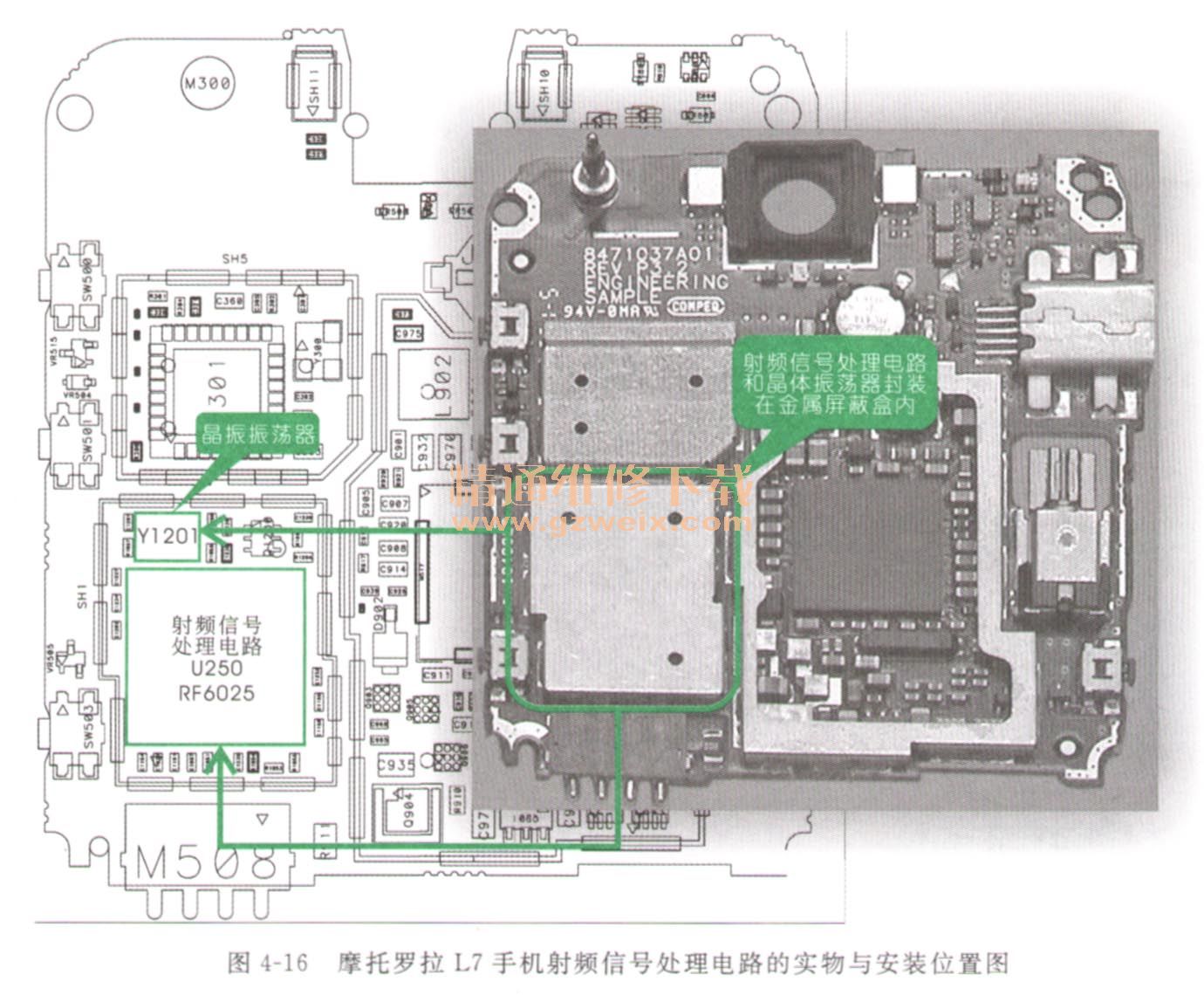

    若手机出现无法接打电话,不能入网以及不能接收和发射信号的故障时,应对手机的射频信号处理电路等进行检测,如图4-16所示为摩托罗拉L7手机射频信号处理电路的实物与安装位置图,如图4-17所示为射频信号处理电路U250 (RF6025)及外围电路图。



    由天线接收的信号经天线功能开关后,被送往射频信号处理电路RF6025的A2、A3、A5、A6脚内,在芯片内部进行频率变换以及解调处理后,输出中频信号送往后级电路中进行处理;而由话筒输入的信号也首先进入音频信号处理电路中进行处理,然后送往RF6025中进行频率变换以及调制处理后,由G1、F1脚输出射频信号送往射频功率放大器等电路进行功率放大。若射频信号处理电路或外围元器件损坏,则可能会造成手机无法发送或接收信号的故障。
    故障检修指导

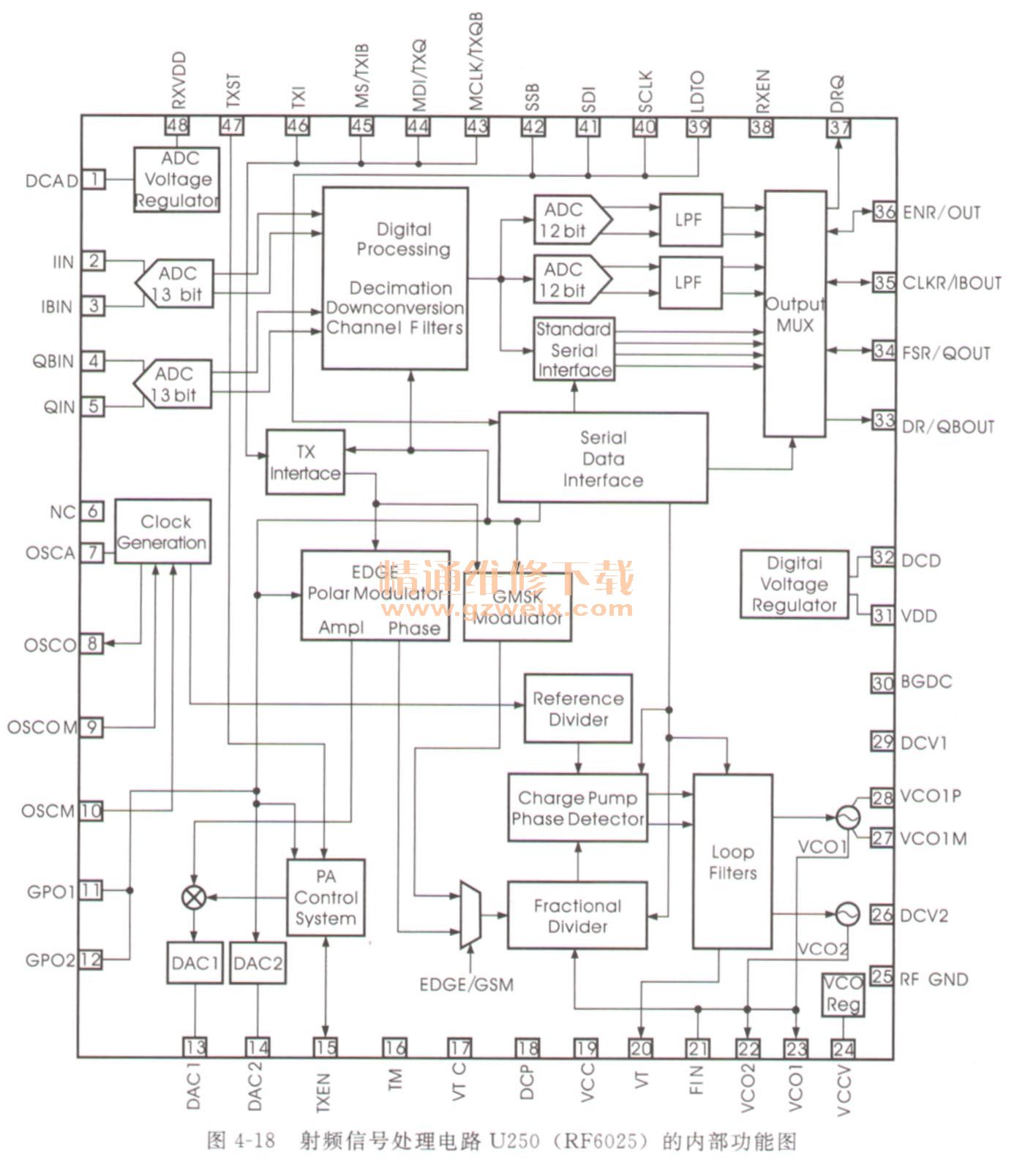

    若摩托罗拉L7手机出现无法接收或发射信号的故障时,主要可对射频信号处理电路本身进行检测,如图4-18所示为射频信号处理电路U250 (RF6025)的内部功能图,可按以下方法进行检测和检修。

(1)首先拨打电话(可拨打“112”)来启动发射机,然后用频谱分析仪检测射频信号处理电路RF6025输出的TX射频信号,如图4-19所示,此时检测端无信号。

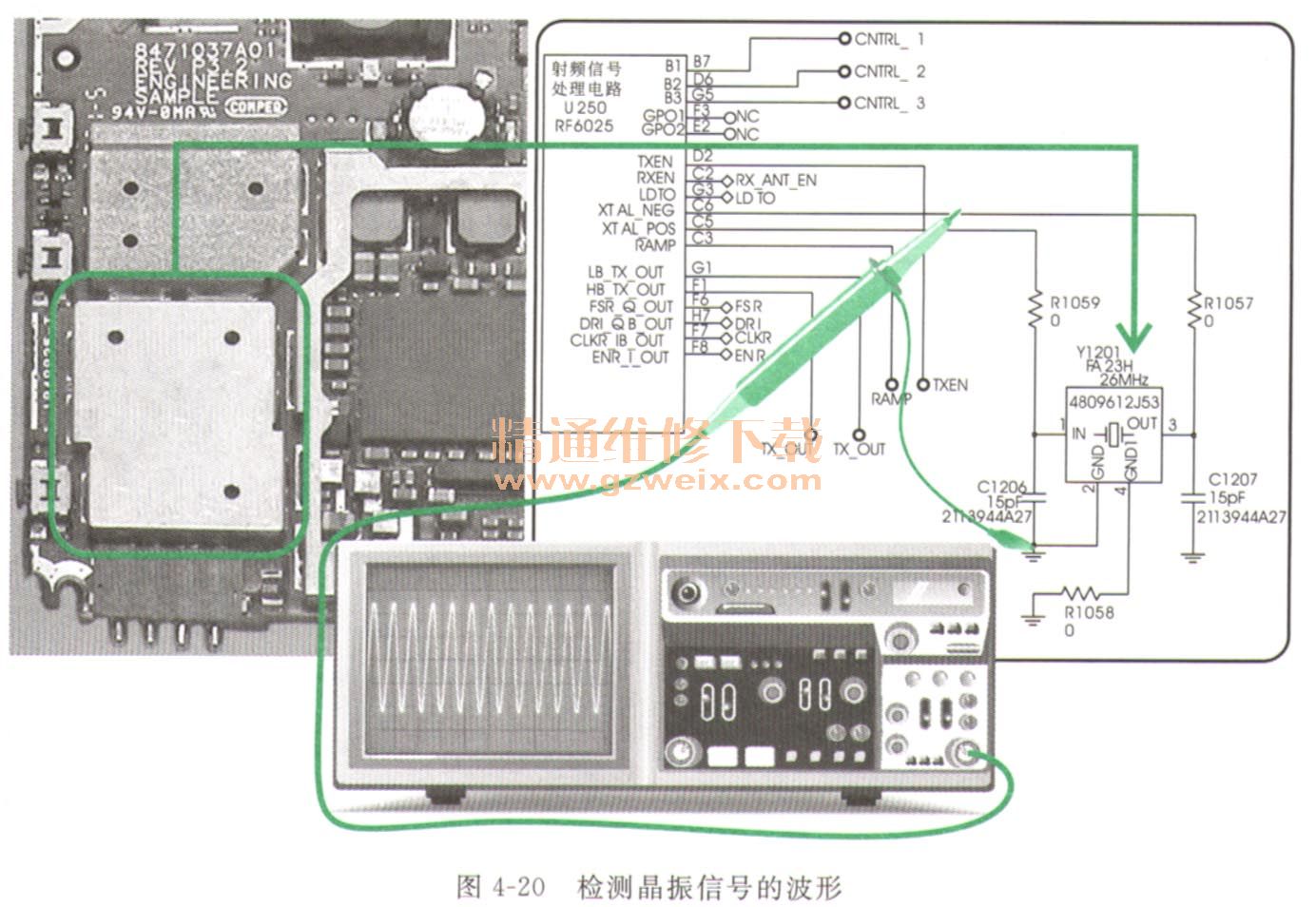

(2)然后检测由晶体Y1201提供的26MHz的晶振信号是否正常,检测时发现,可以检测到晶振信号的波形,如图4-20所示。

  (3)检测射频信号处理电路U250的供电电压,检测时发现供电电压也正常,如图4-21所示。

    怀疑射频信号处理芯片U250 (RF6025)本身已经损坏,用热风焊枪将其吹下,用同型号且性能良好的进行代换后,故障排除。
