第二章 天线及天线开关电路故障维修
    2．1找到天线及天线开关电路

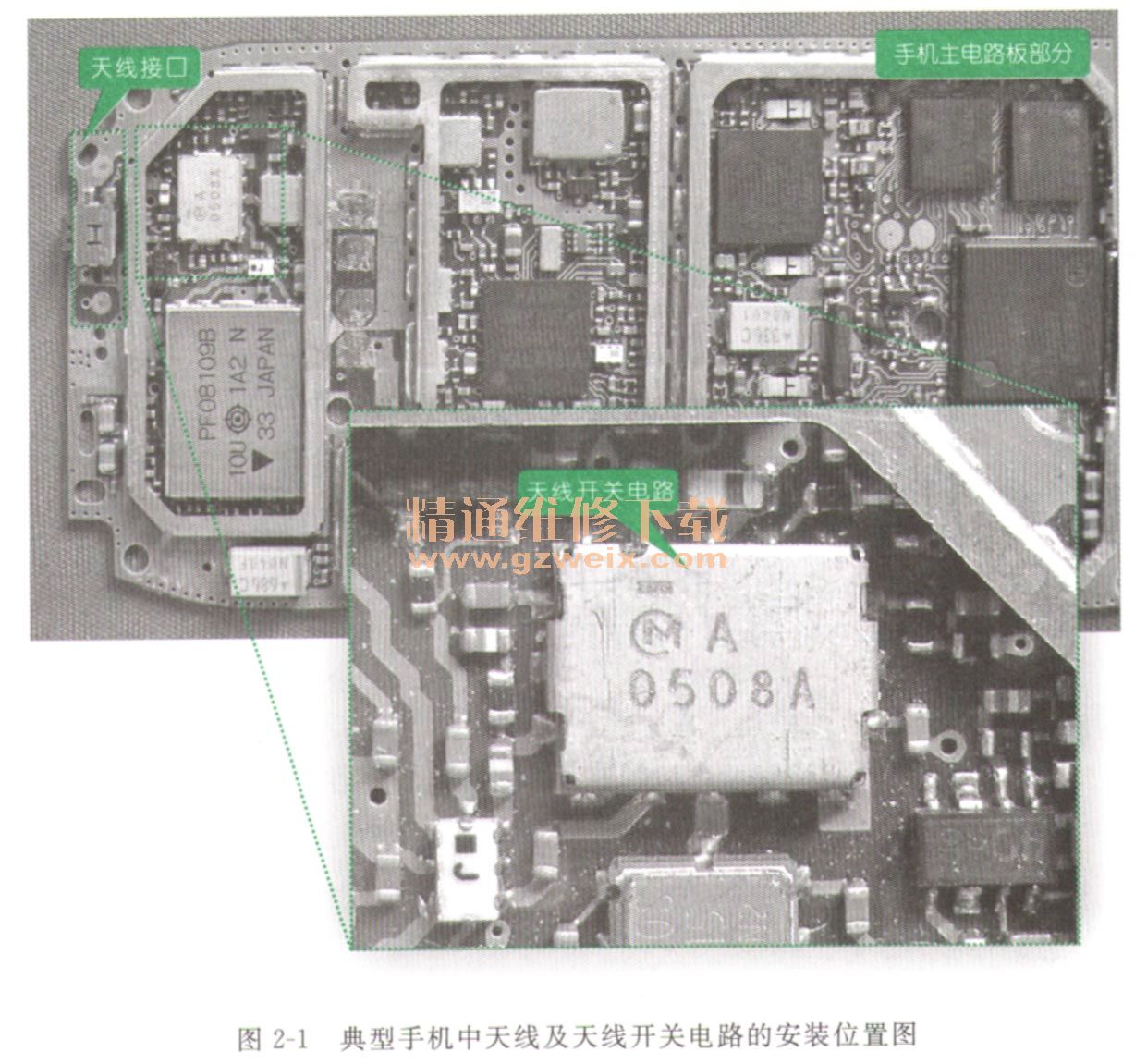

    天线及天线开关电路为手机中发射信号和接收信号的公用电路部分，天线开关电路的主要功能是对手机的接收和发射状态进行转换，而不至于相互干扰，如图2-1所示为典型手机中天线及天线开关电路的安装位置图。

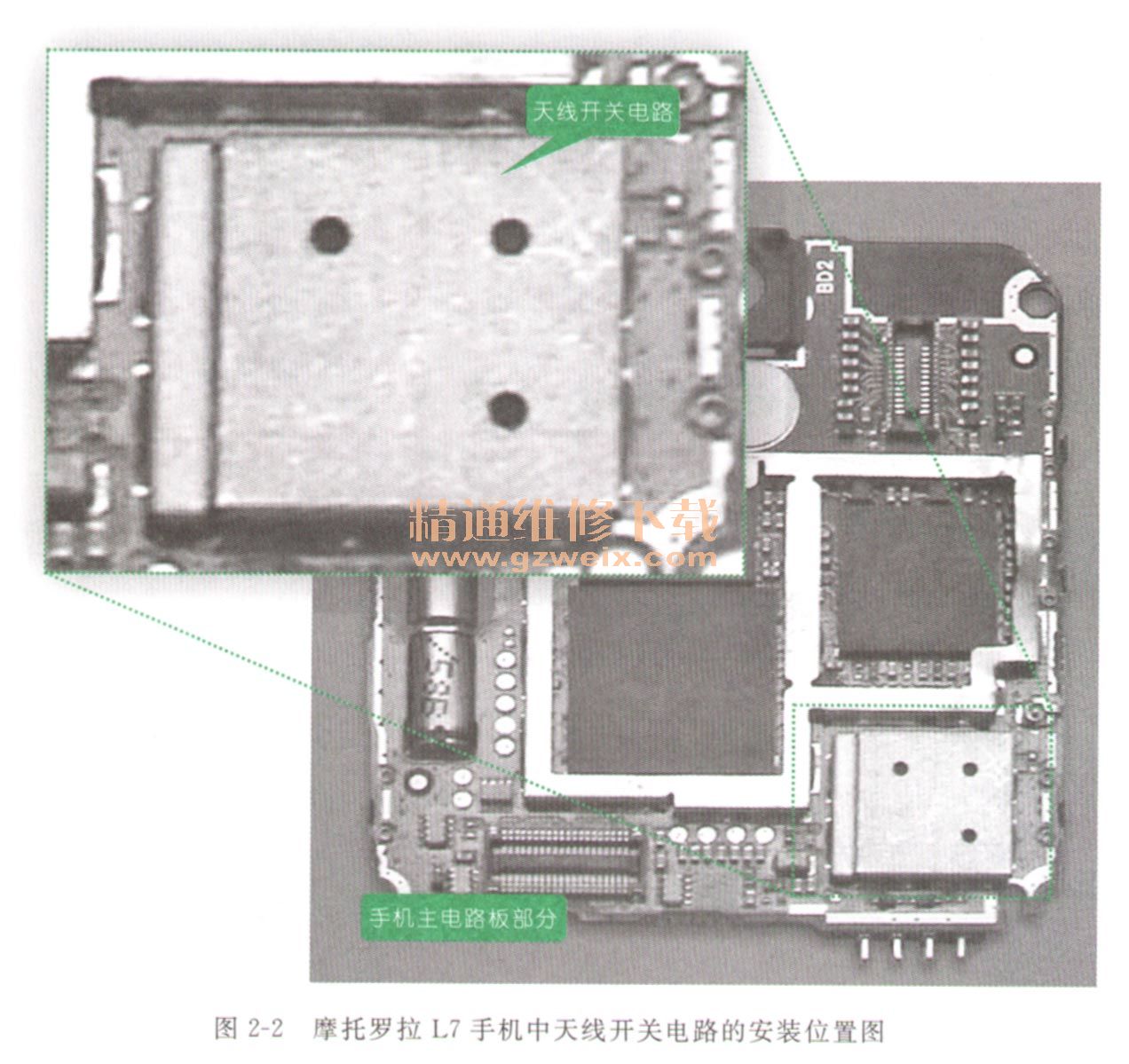

    由于天线开关电路所接收或发送的信号频率较高，为了避免外界信号的干扰，一般将其封装在屏蔽盒内，如图2-2所示为摩托罗拉L7手机中天线开关电路的安装位置图，该机采用的天线开关电路型号为RF3178，该电路将天线开关电路与射频功率放大电路都集成到了一起。

    此外，有些手机中将天线开关电路及其外围电路集成到了一起，称为前端调制器，如图2-3所示为诺基亚N95手机中前端调制器的安装位置图，一般与射频信号处理电路和功率放大器相连。虽然前端调制器和天线开关电路的名称不同，但其功能却基本相同，都是用来完成接收和发射的双重功能。

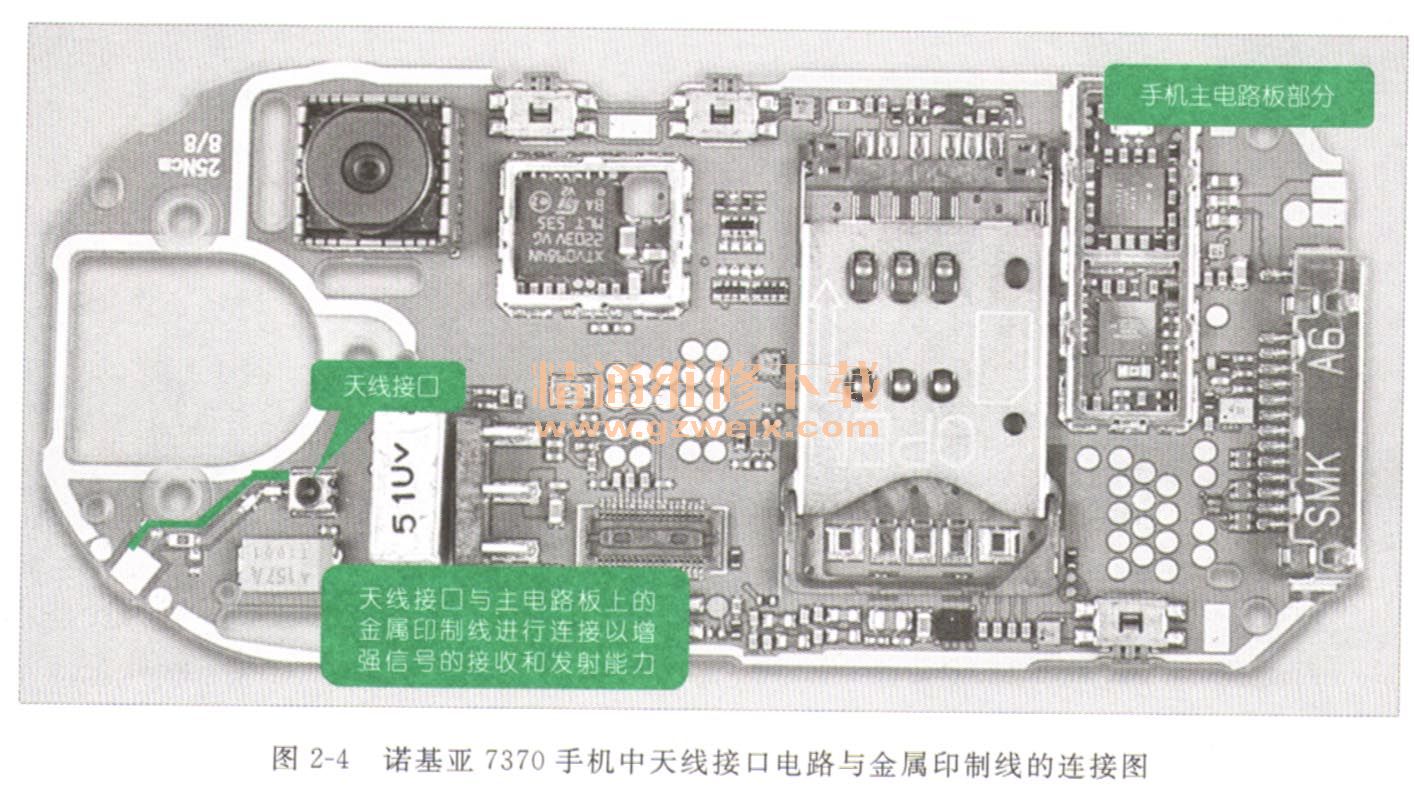

    在手机中的天线接口一般安装在主电路板的上方，并将其与主电路板上的金属印制线进行连接，用以增强手机接收和发射电路的抗干扰能力，如图2-4所示为诺基亚7370手机中天线接口电路与金属印制线的连接图。

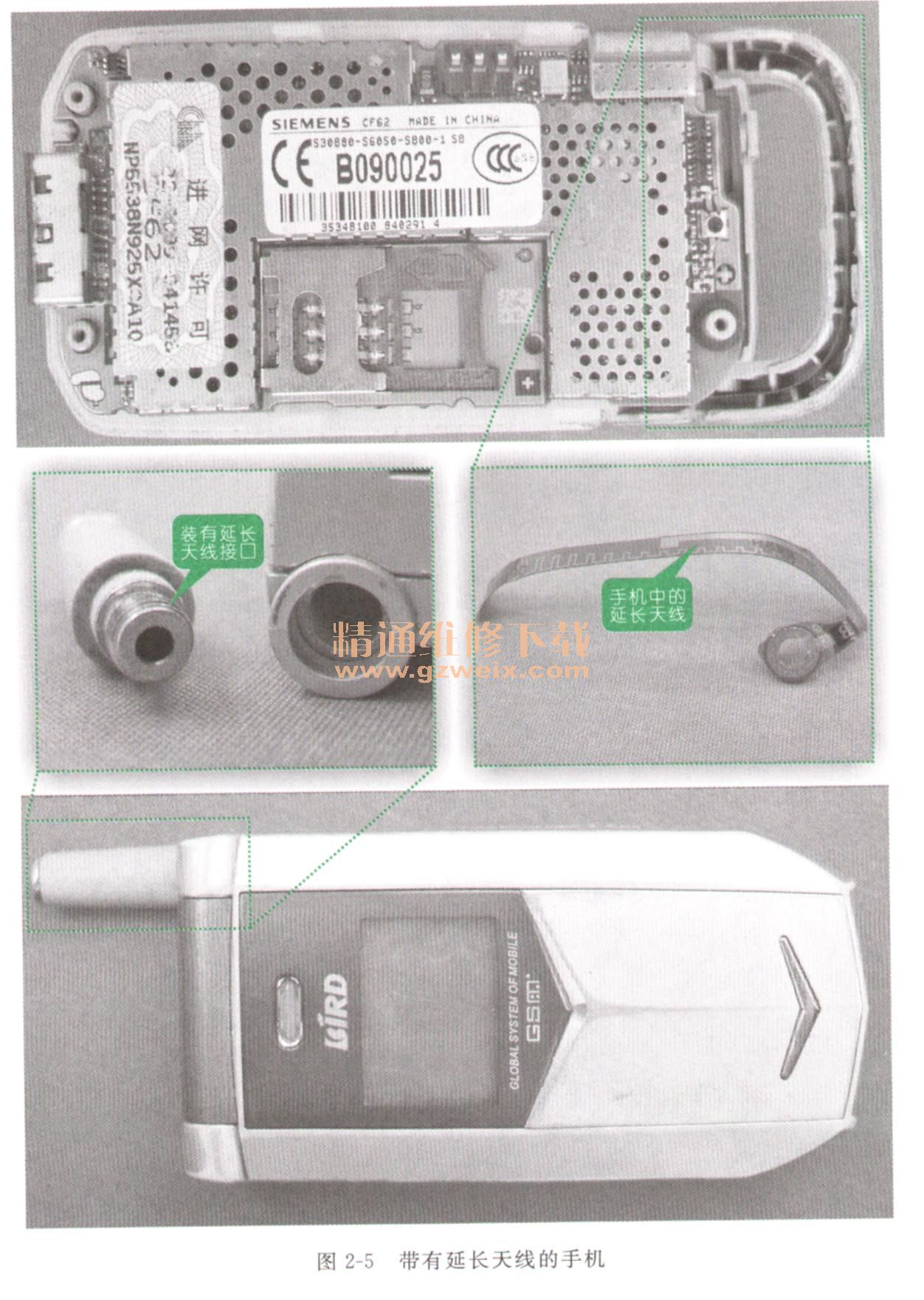

    在有些手机中，为了增强手机信号的接收和发射能力，在手机上还安装有延长天线，并将其与主电路板中的天线接口电路进行连接，如图2-5所示。

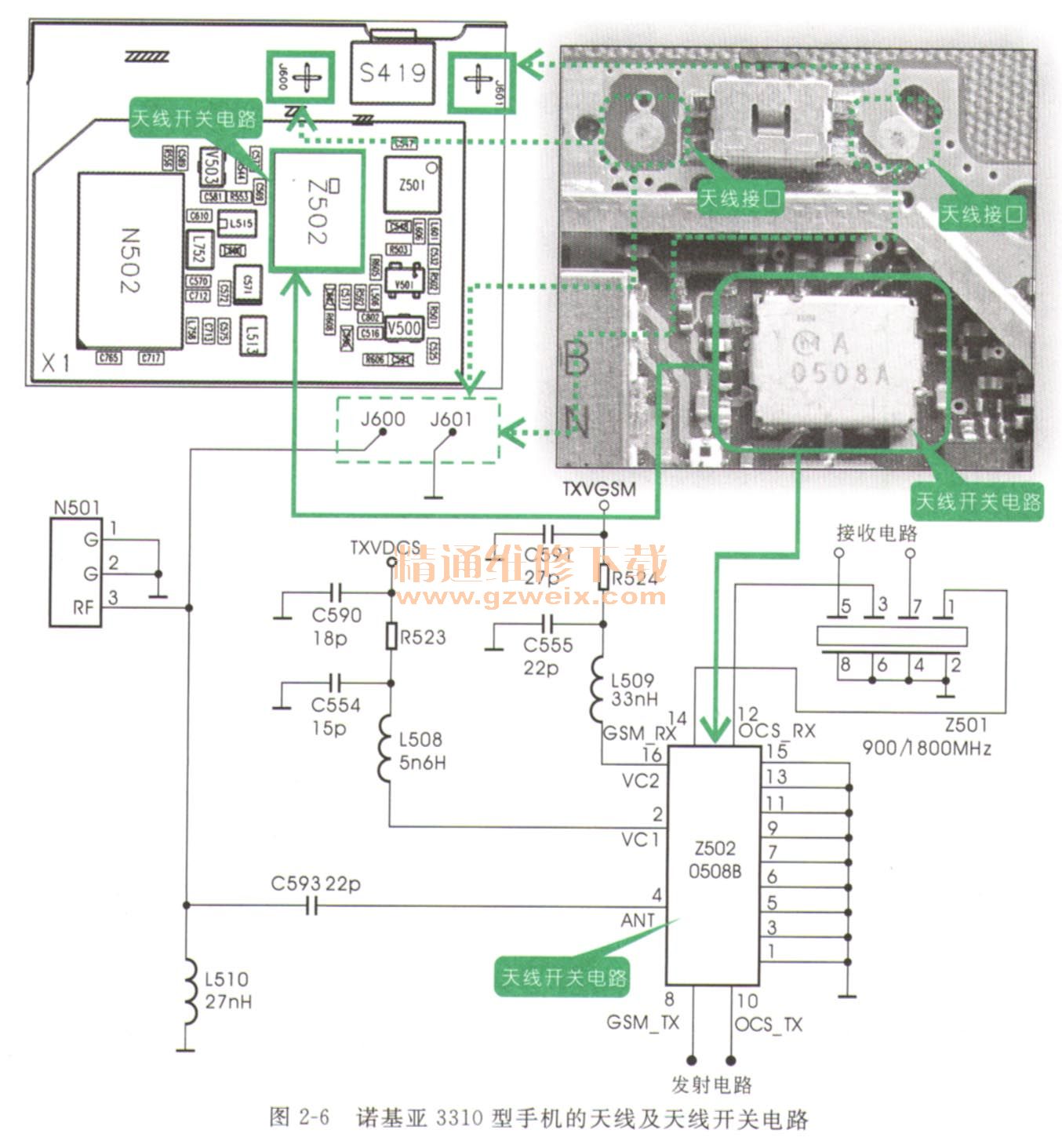

    此外，可以通过查找与手机型号相对应的电路图与元器件安装图来确定手机天线及天线开关电路的安装位置，如图2-6所示为诺基亚3310型手机的天线及天线开关电路，通过实物图可知，该机中天线开关电路的型号为0508A，对应其电路图和元器件安装图可知该元器件在电路中的标识为Z502。

    2．2曲搞清天线及天线开关电路的工作原理
    天线及天线开关电路是手机中接收和发射射频信号的前端电路部分，一般情况下，手机一开机，天线开关电路就开始进入工作状态，实际上天线和开关电路是工作在双向传输信号的状态，由天线接口发送或接收射频信号。如图2-7所示为典型手机中天线及天线开关电路的工作流程图。

    在通话的接收状态时，天线J501、J502接收到的电波信号变为电信号后送往天线功能切换开关的④脚，经内部电路切换后由12、14脚输出两路，送入900MHz/1800MHz的双路滤波器Z501中进行滤波，然后由⑤脚和⑦脚输出，送往接收电路。在通话的发送状态，将射频电路处理和放大器放大的射频载波信号送入Z502的⑧脚和⑩脚，经内部电路切换后，由④脚输出送往天线J501和J502，然后发射出去。

    2．3看懂天线及天线开关电路故障检修过程
    2.3.1诺基亚（N O KIA）手机天线及天线开关电路故障检修过程
    故障现象描述
    诺基亚N95型手机，可以正常的开机，但手机无网络显示，不能发送和接收信号。

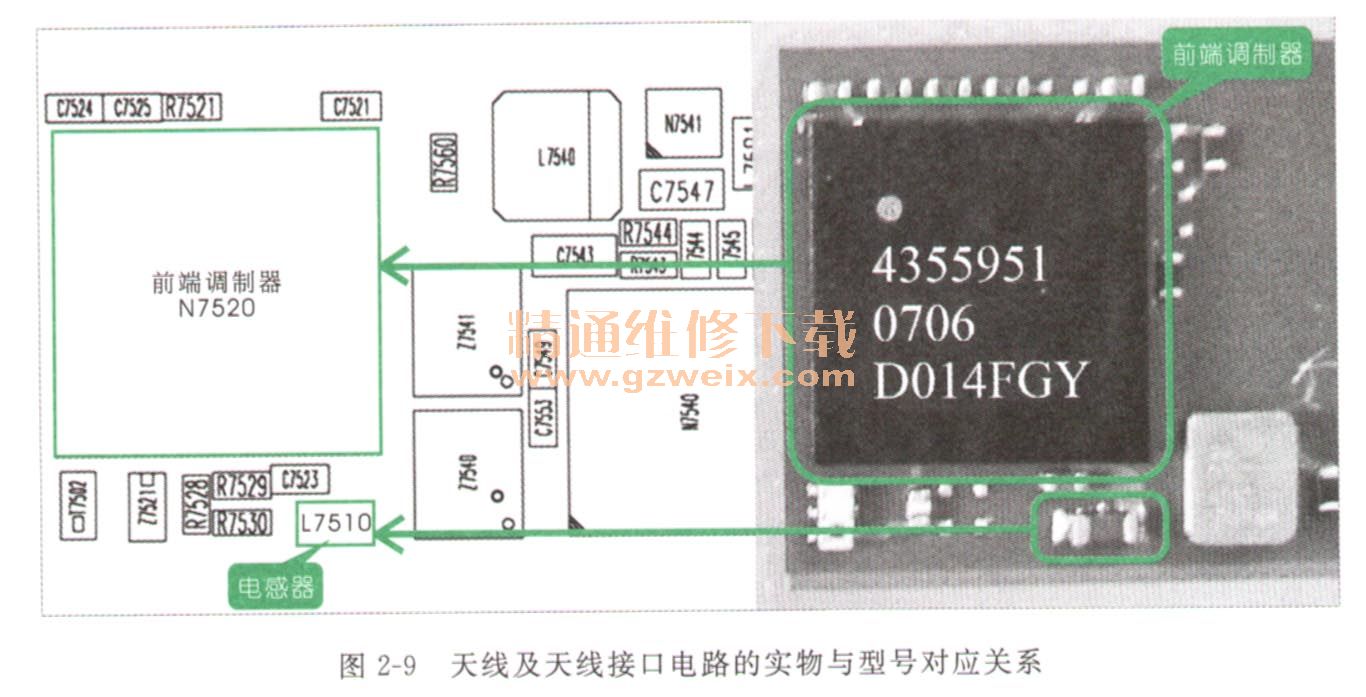

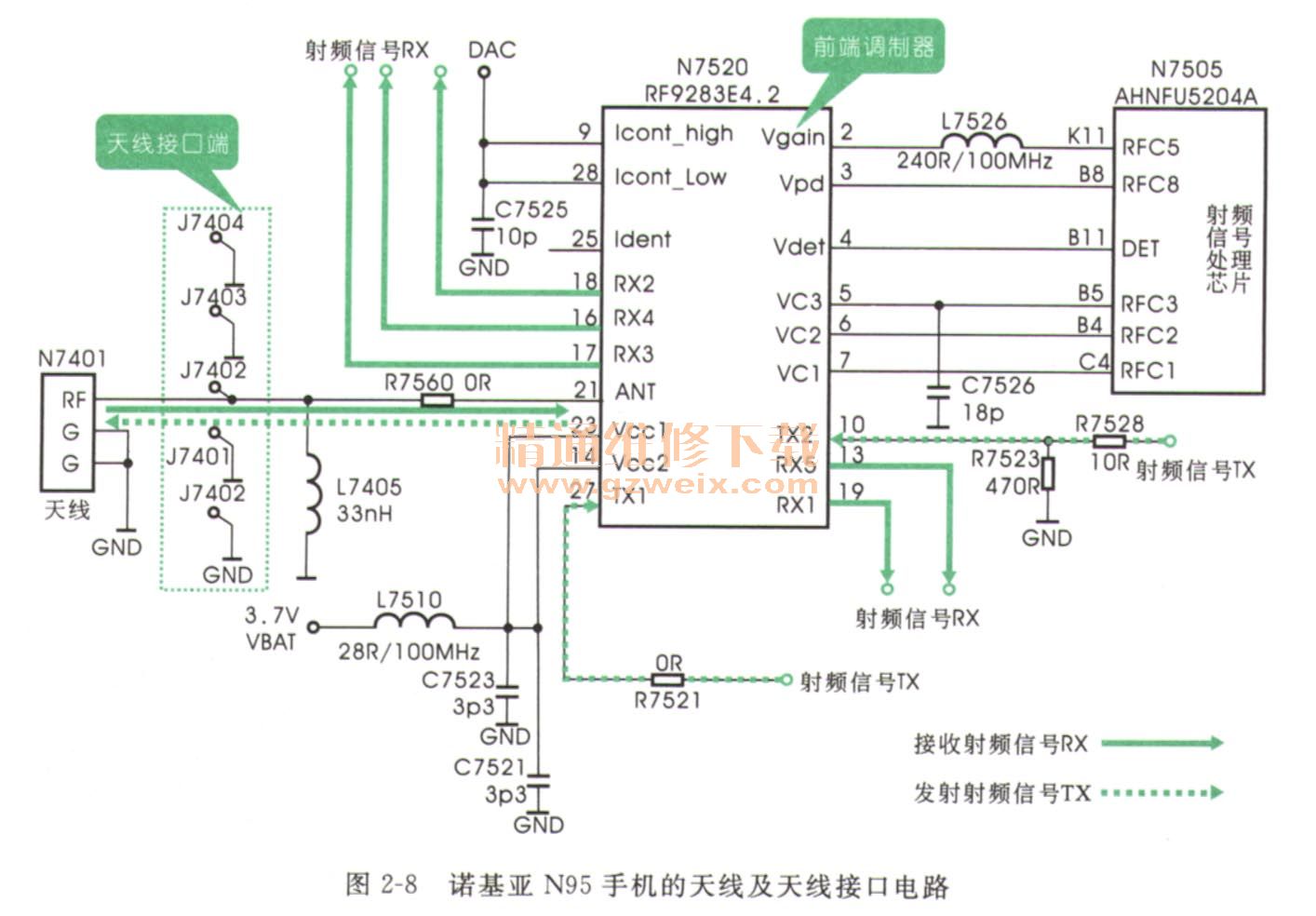

    若诺基亚N95型手机中出现可以正常开机，但手机无网络显示，无法接打电话以及不能发送和接收信号的故障时，则可能是手机中的天线及天线开关电路损坏造成的，如图2-8所示为诺基亚N95手机的天线及天线接口电路图，该机采用的天线接口电路为前端调制器N7520 （RF9283E4.2），其实物与型号的对应关系如图2-9所示。



    当手机处于接收状态时，天线接口送来的射频信号首先进入前端调制器N7520中进行切换和调制处理后，输出射频信号（RX），送往射频接收和处理电路；当手机处于发射状态时，由射频信号处理电路送来的发射射频信号（TX）送入N7520的⑩脚和27脚，经内部电路进行放大和切换后，由21脚输出送往天线接口电路中。若前端调制器或天线接口电路中有元器件损坏，则可能会造成无网络显示的故障。
    故障检修指导
    若诺基亚N95手机出现不能入网，接收和发射功能均不正常，则应按以下步骤进行检测。
    （1）首先使手机处于接收状态，然后用频谱分析仪检测前端调制器N7520接收射频信号（RX）输出端时，测量时发现无射频信号输出，如图2-10所示。

    （2）用手机拨打“112”，启动手机的发射机电路部分，然后用频谱分析仪检测由射频信号处理电路送来的发射射频信号（TX），如图2-11所示，检测时有信号波形输入。

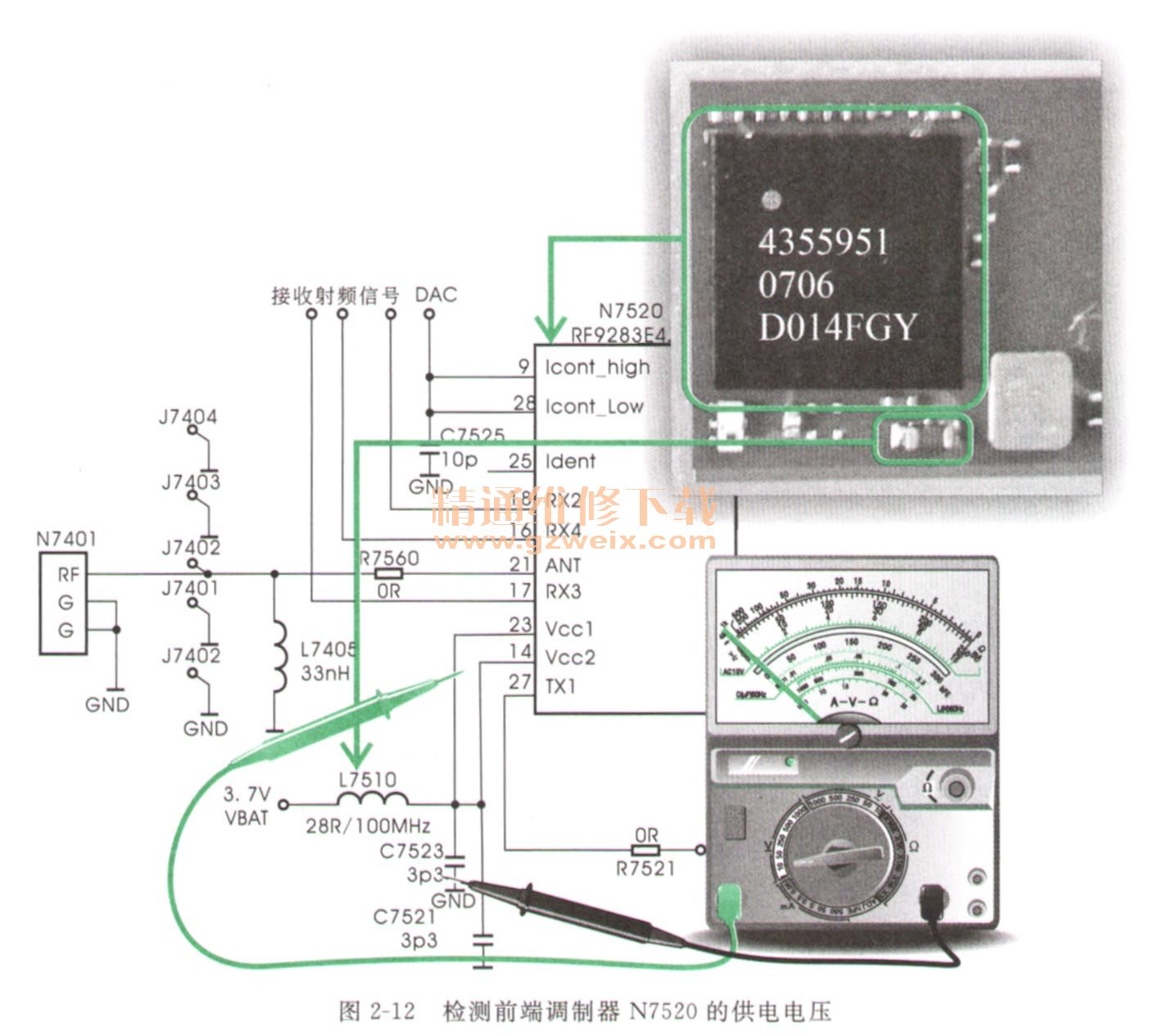

    （3）怀疑前端调制器N7520有故障，首先检测其供电电压是否正常，检测时将万用表调至直流10v挡，用黑表笔接地端，用红表笔接供电端14脚和23脚，此时检测的电压值为0V，如图2-12所示，而正常情况下，这两个脚应有3. 7 V的供电电压输入。

    （4）检测前端调制器N7520供电引脚端所连接的元器件，发现贴片式电感器L7510引脚开焊，将其重新补焊后通电试机，故障排除。

    2．3．2索尼爱立信（SonyEricsson）手机天线及天线开关电路故障检修过程
    故障现象描述
索尼爱立信K7000型手机，可以正常的开机，但无网络显示，不能接听和拨打电话。
故障分析指导

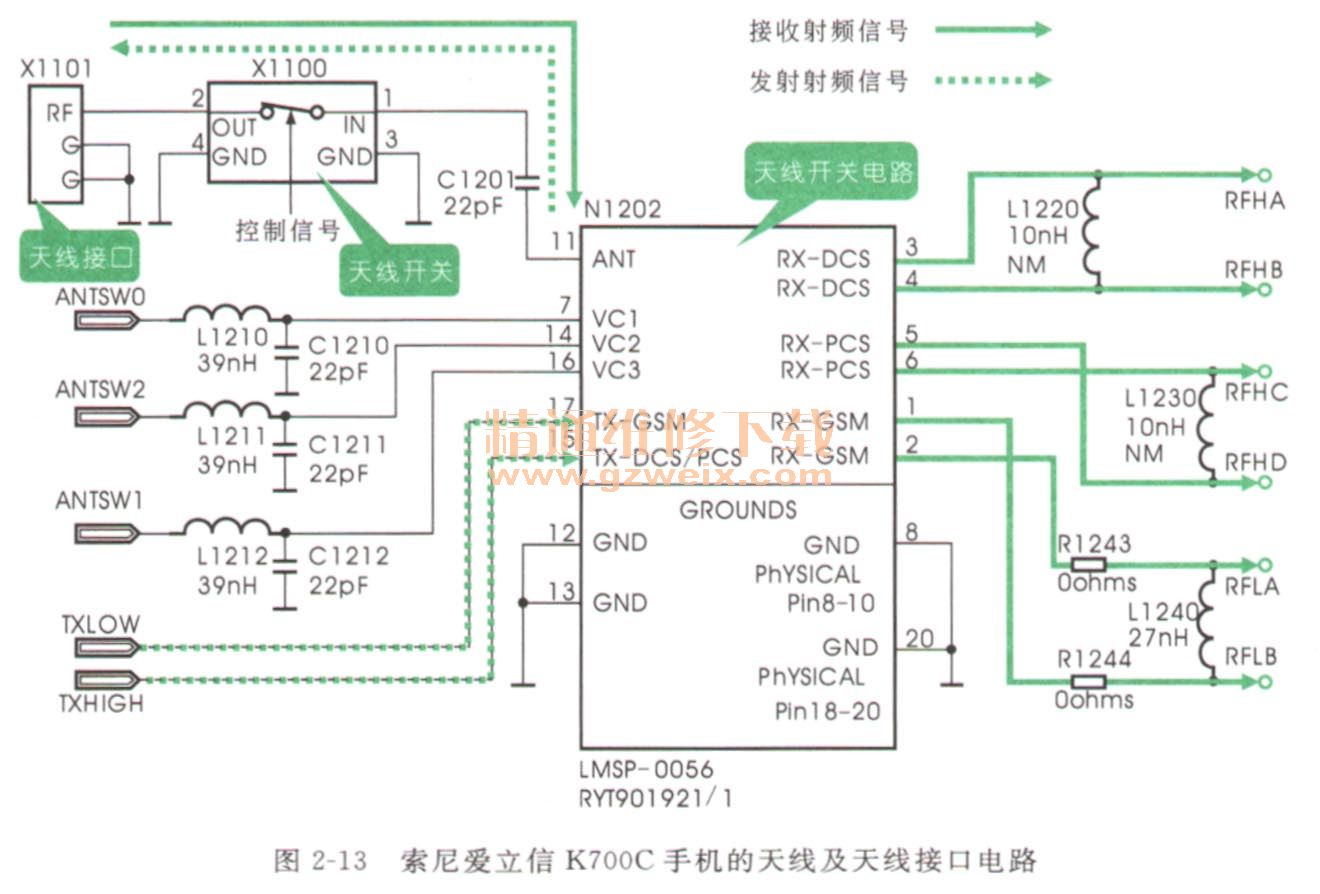

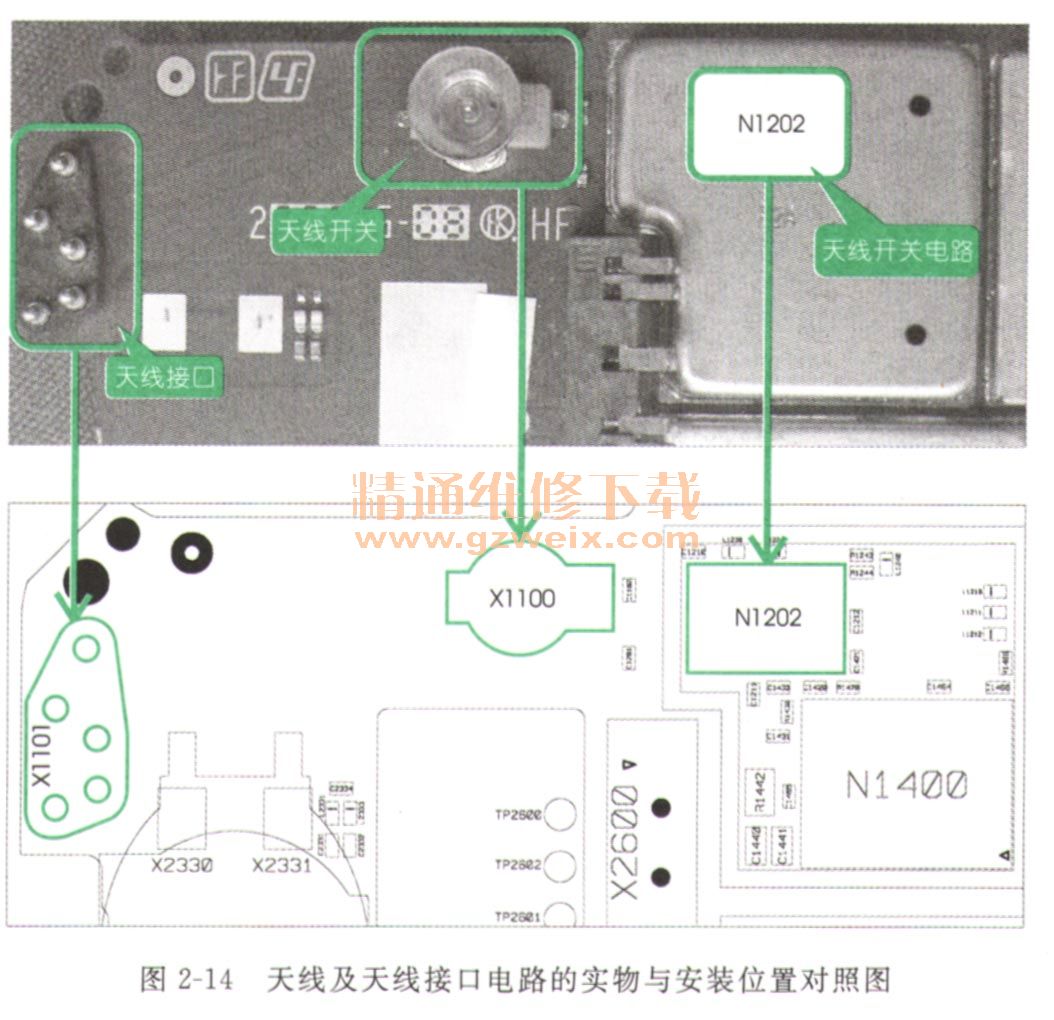

    若索尼爱立信K7000手机出现不能入网，不能接听或拨打电话的故障时，则可能是发射和接收射频信号的公共通道有故障造成的，重点检测天线及天线开关电路及其外围元器件，如图2-13所示为索尼爱立信K7000手机的天线及天线接口电路图，如图2-14所示为天线及天线接口电路的实物与安装位置对照图。



    当手机处于接收状态时，由天线X1101接收的射频信号经天线开关X1100后送入天线开关电路N1202中，经处理后输出接收射频信号（RX）。而发射射频信号（TXLOW和TXHIGH）进入N1202的16脚、17脚中，经切换和处理后输出射频信号经X1100后由天线X1101发射出去。若天线及天线开关电路中有损坏的元器件，则会造成不能入网的故障。
    故障检修指导

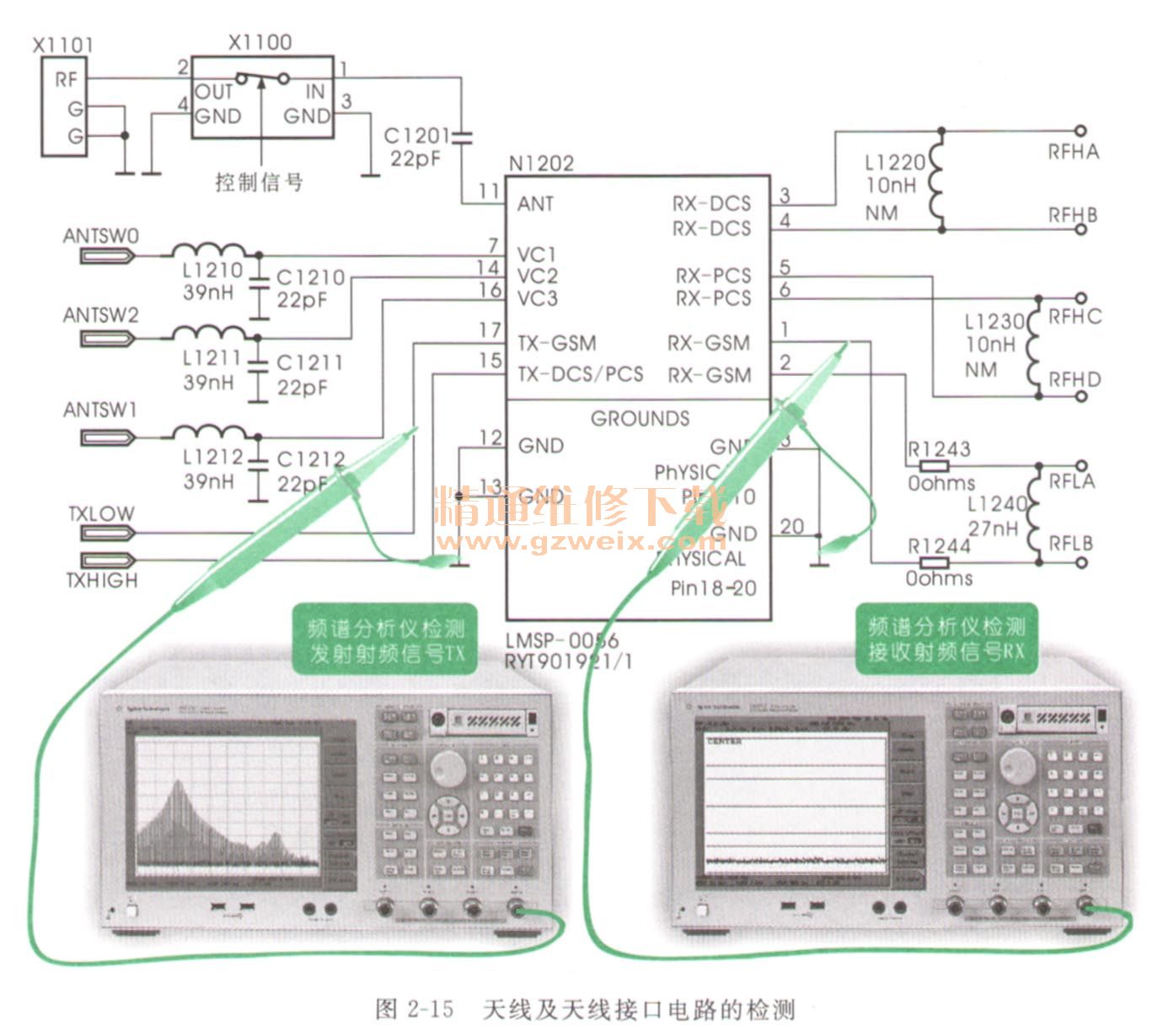

    若索尼爱立信K7000手机出现不能入网，无法拨打和接听电话的故障时，则应按电路图对天线及天线接口进行检测。检测时，应首先启动手机中的发射机和接收机电路，然后用频谱分析仪分别检测接收射频信号和发射射频信号端，如图2-15所示。

    检测时发现由调制电路送来的射频信号正常，而接收无信号，检测天线开关电路N1201正常。在检测天线开关X1101时发现，该元器件已经断路，即检测时阻抗为无穷大，如图2-16所示。而正常情况下，天线开关两引脚的阻值应趋于零。

    将天线开关用性能良好的进行代换后，再次试机，故障排除，屏幕有网络显示，且可以拨打和接听电话。

    2．3．3摩托罗拉（Motorola）手机天线及天线开关电路故障检修过程
    故障现象描述
    摩托罗拉K1型手机，可以正常的开机，但有时无网络显示（不能入网），无网络显示时不能接听或拨打电话。
    故障分析指导

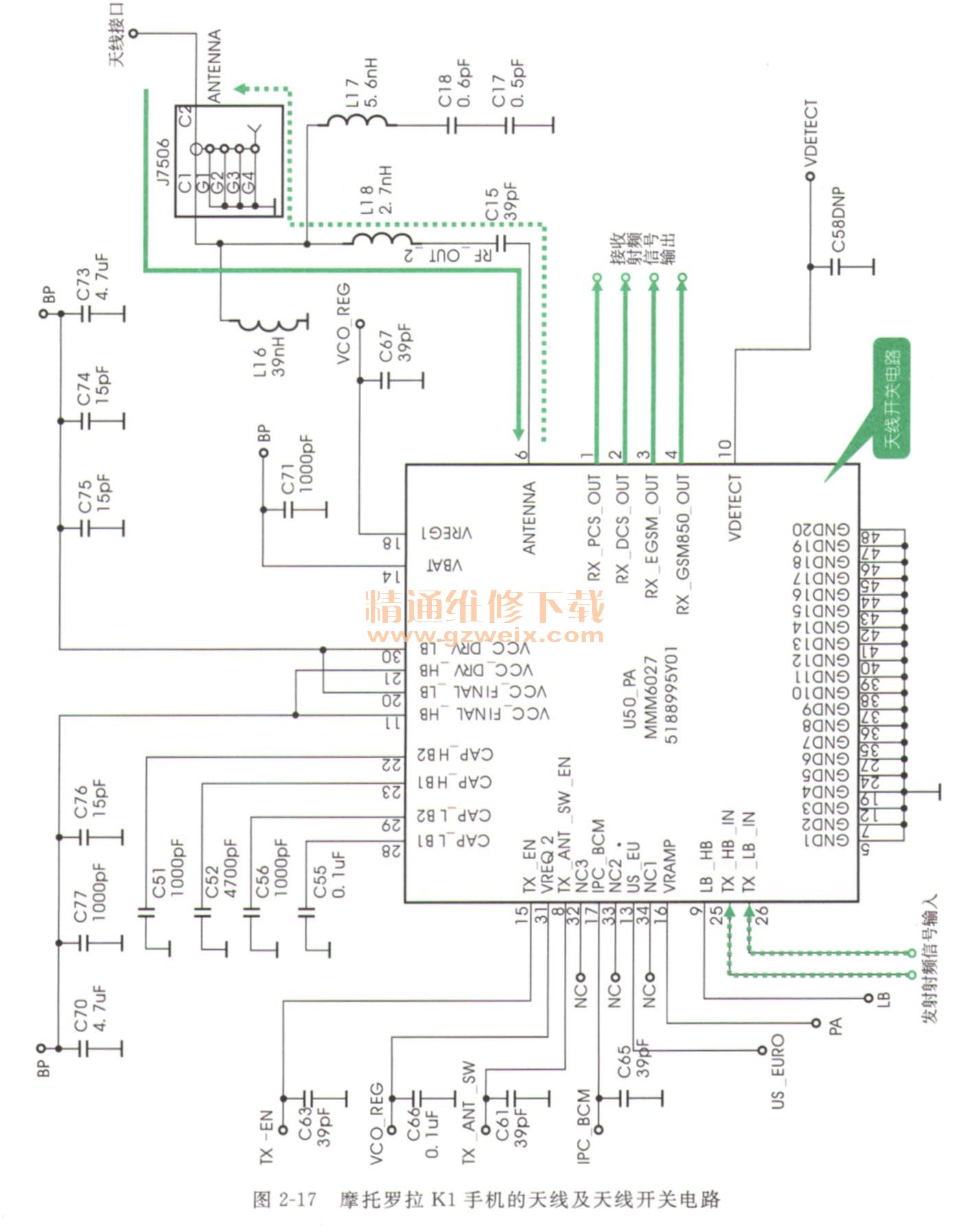

    若摩托罗拉K1型手机出现有时无网络显示，不能接听或拨打电话的故障时，可能是天线或天线开关电路有虚焊、断路等现象造成的，如图2-17所示为摩托罗拉K1型手机天线及天线开关电路图。

    由电路图可知，天线和天线开关电路U50是发射和接收射频信号的关键器件，若出现故障或虚焊等现象，则可能会造成手机无网络或网络较差的故障。此时，应检测天线及天线开关电路中是否有虚焊或损坏的故障。
    故障检修指导
    若摩托罗拉K1手机出现有时不能入网的故障时，应首先对天线开关电路进行检测，使手机的接收机处于工作状态，对检测时发现，在有网络显示时，U50可以输出接收射频信号RX；而无网络显示时，手机则无法输出接收射频信号RX。怀疑天线开关电路U50虚焊，检查不良的焊点，进行重新焊接，再次开机后故障排除。
