第三章 射频信号接收电路故障维修
    3．1找到射频信号接收电路
    在手机中，射频信号接收电路是指接收对方手机信息的电路，手机的射频信号通过空中传输由天线接收，该信号经天线和开关电路首先进行滤波等处理，再送往后级的射频信号处理电路中。如图3-1所示为典型手机中射频信号接收电路，该电路主要是由双路滤波器Z500和Z501、高频放大器V501以及一些外围的元器件组成的。

    在有些手机中，射频信号接收电路与前端调制器制成了一起，如图3-2所示为诺基亚N95手机中的射频信号接收电路，该机采用了一个前端调制器电路，该电路具有射频信号的接收和发射处理的双重功能。

    此外通过电路图和元器件安装图就可以找出手机的电路板中哪些元器件属于射频信号接收电路部分，如图3-3所示为诺基亚7370手机的射频信号接收电路，通过实物图、电路图和元器件安装图就可以轻松地看清哪部分电路属于射频信号接收电路。

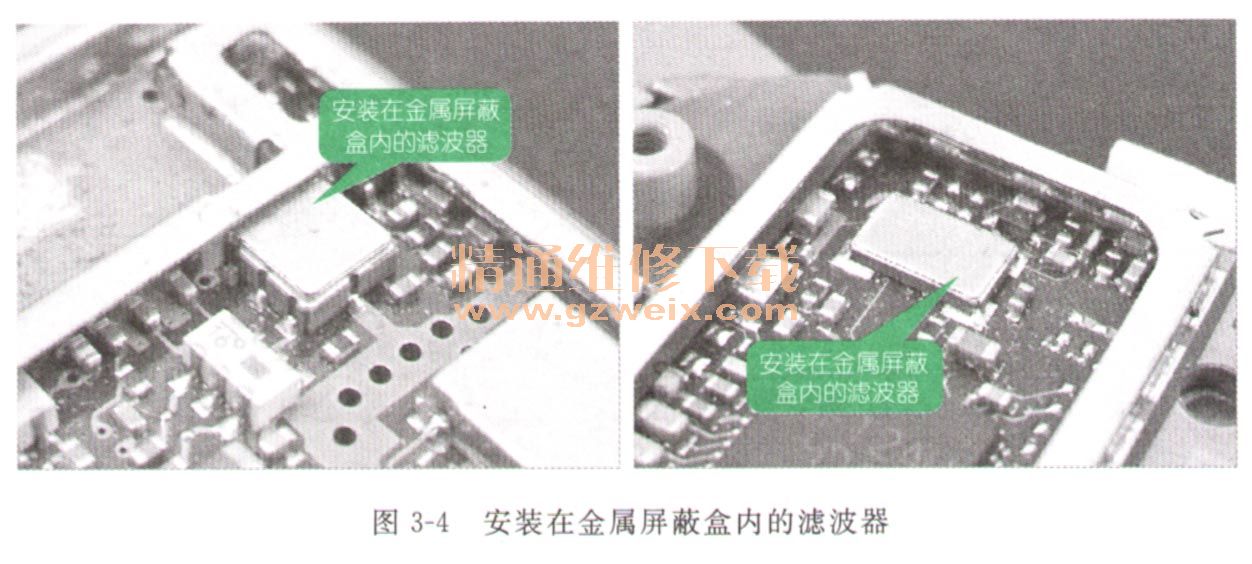

    通过元器件的安装位置也可基本断定射频信号接收电路的位置，一般情况下，射频信号接收电路位于前端调制器以及射频信号处理电路的周围，有些手机中滤波器安装在金属屏蔽盒内，用来避免外部信号的干扰，且外形也与其他的器件有一定的区别，如图3-4所示。

    3．2搞清射频信号接收电路的工作原理

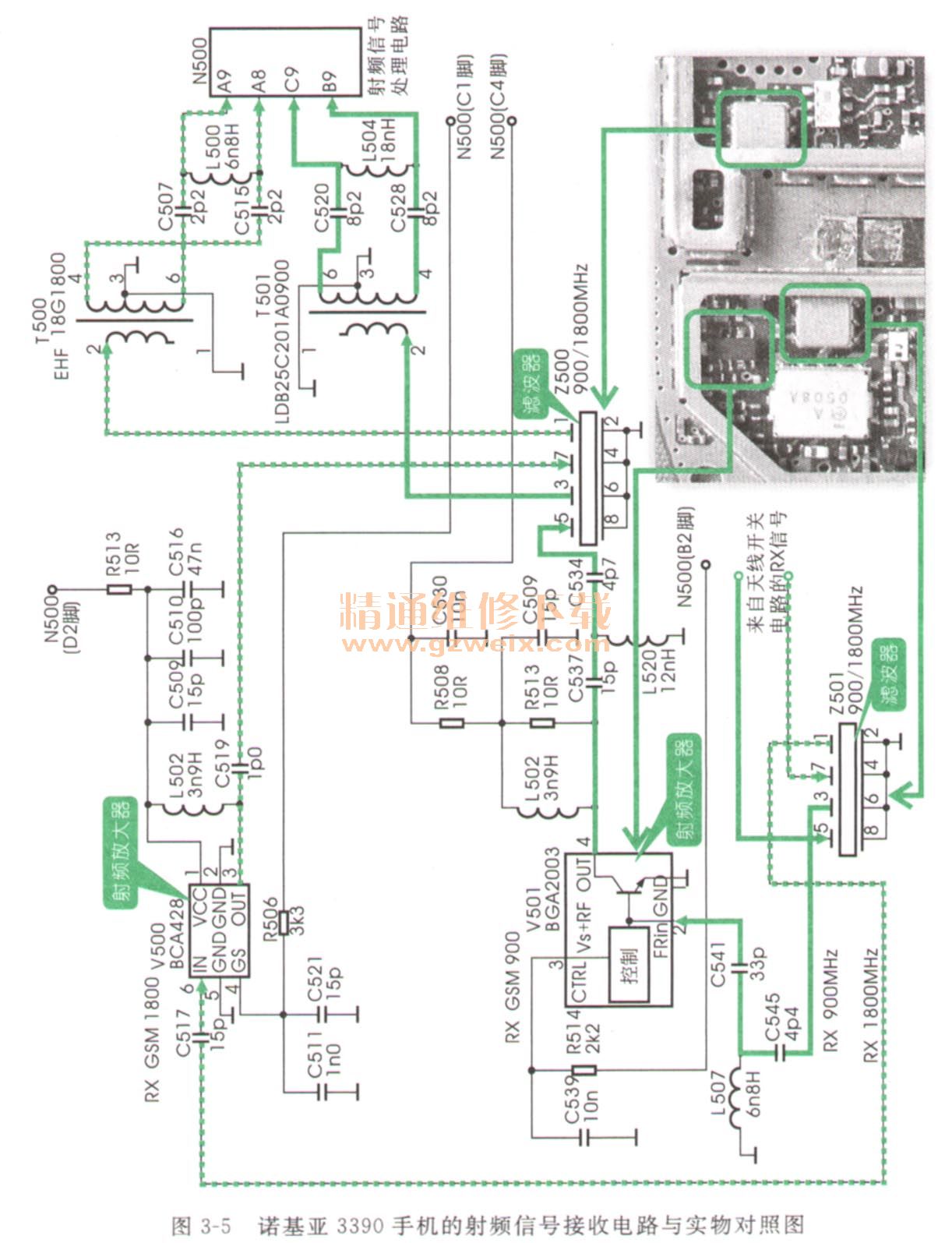

    在对射频信号接收电路进行实际的检修前，应首先了解射频接收电路的工作原理以及信号流程，下面以诺基亚3390型手机为例，来介绍射频信号接收电路的工作原理，如图3-5所示为诺基亚3390手机的射频信号接收电路图。

    天线接收的双频载波经双路滤波器Z501输出的900MHz和1800MHz的射频信号分两路输出，其中900MHz的信号被送入高频放大器V501的②脚，经内部晶体管放大后由④脚输出送往双路滤波器2500的⑤脚，1800MHz的信号被送入放大器V500的⑥脚，经处理后由③脚输出，送往双路滤波器Z500的⑦脚。900MHz和1800MHz的信号被送往变压器T501和T500中，变压器再将射频信号送入集成电路N500中。

    3．3看懂射频信号接收电路故障检修过程
   3．3．1诺基亚（NOKIA）手机射频信号接收电路故障检修过程
     故障现象描述
    诺基亚339。型手机，可以正常的开机，但手机无网络，不能够接听和拨打电话。
    故障分析指导
    若诺基亚3390型手机出现无网络的故障时，则可能是射频信号接收电路中有损坏的元器件造成的，在检修该电路时，可参照图3-6。

    对于诺基亚3390型手机出现无网络、不能接收和发射信号的故障时，则应对射频信号接收电路中的信号以及关键点电压、电阻值等进行检测，用来确认故障部位。

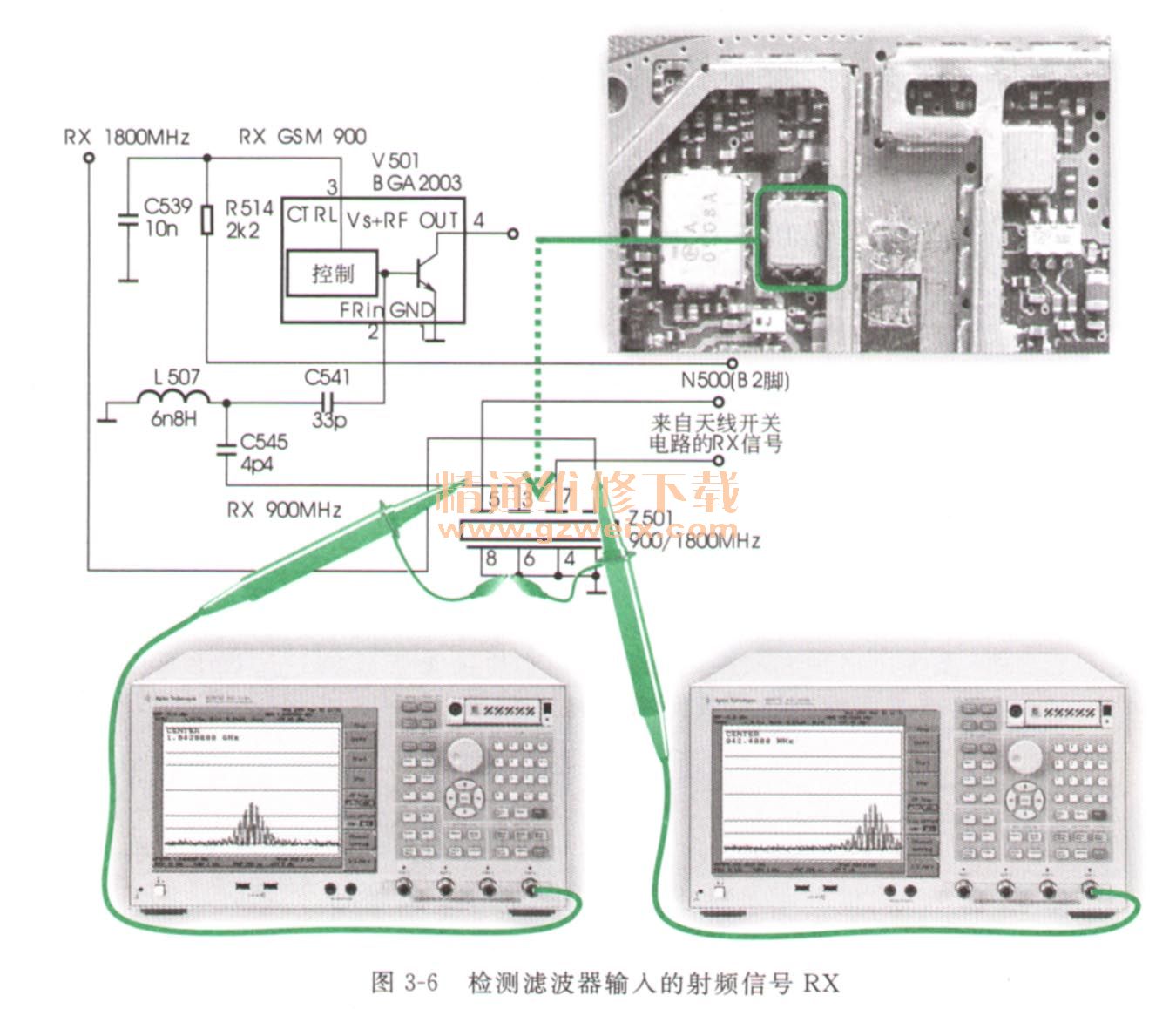

    （1）首先对天线开关电路送来的射频信号RX进行检测，检测时需用频谱分析仪，如图3-6所示。检测时发现可以检测到射频信号的波形。

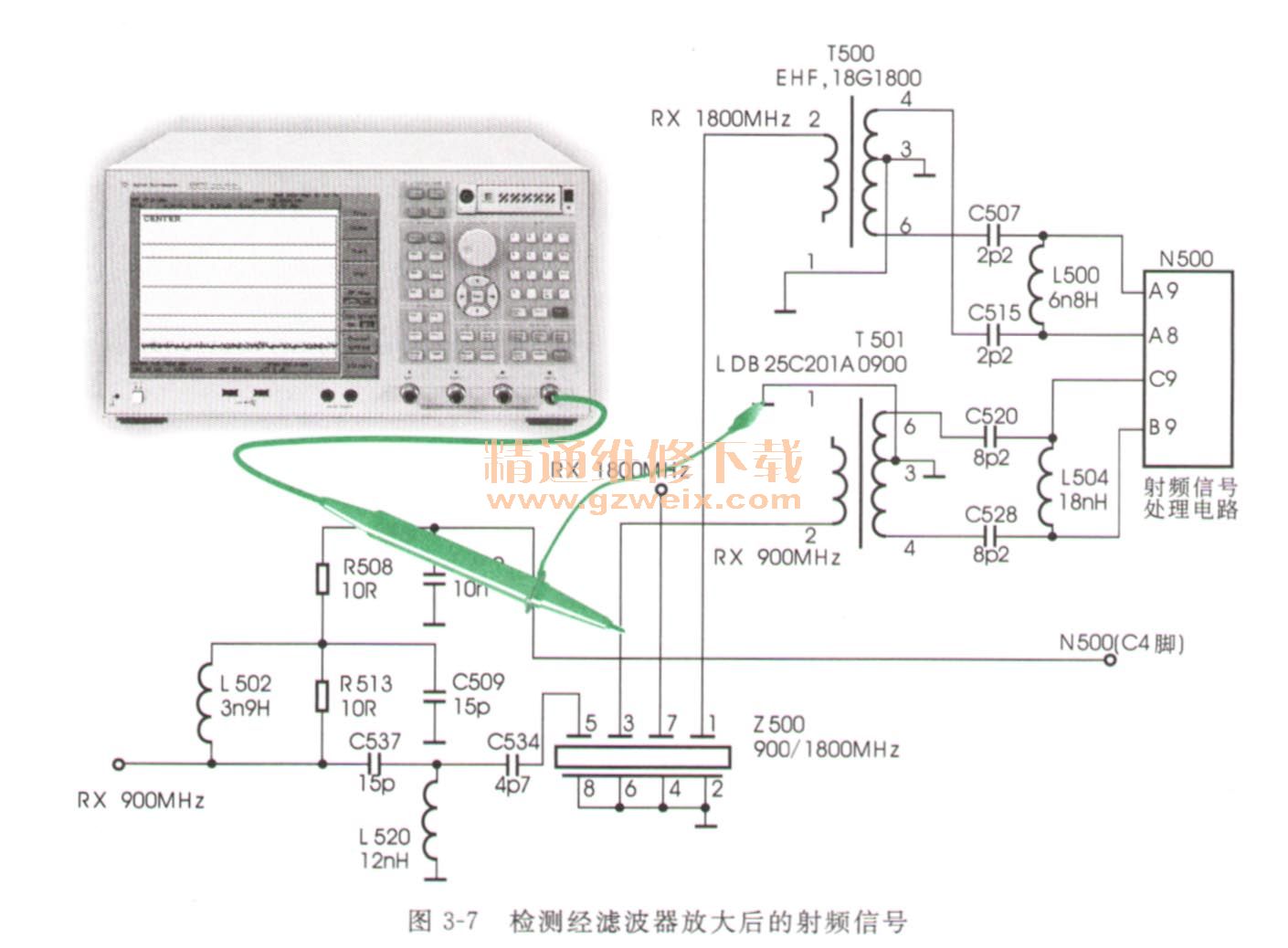

    （2）然后检测经滤波器和放大后的射频信号，这两个信号可以在滤波器Z500输出端上测得，如图3-7所示。检测时发现，1800MHz和900MHz的射频信号都无输出，此时，怀疑双路滤波器Z500不良，应重点检查。

    （3）将双路滤波器Z500焊下，用同型号且性能良好的元器件进行代换，再次开机故障排除。

    3.3.2摩托罗拉（Motorola）手机射频信号接收电路故障检修过程
    故障现象描述
    摩托罗拉K1型手机，开机后手机无网络显示，不入网，无法拨打和接听电话。
    射频信号接收电路故障维修

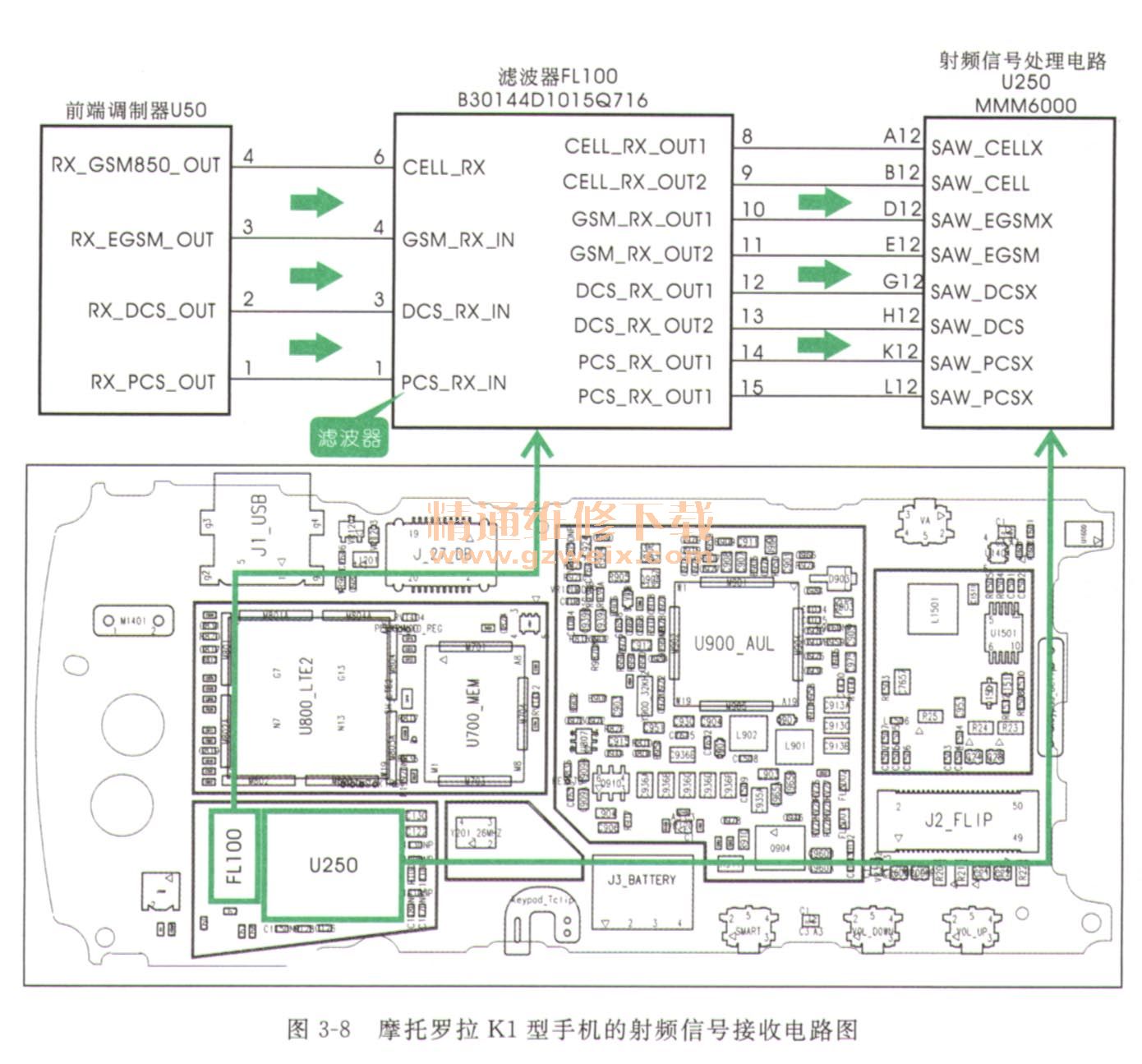

    若手机出现无网络显示，无法接听或拨打电话的故障时，则应对手机的射频信号接收电路进行检修，如图3-8所示为摩托罗拉K1型手机的射频信号接收电路图。由图可知，前端调制器U50送来的4路射频信号RX经滤波器FL100后，变为8路送往射频信号处理电路中。若滤波器或周围元器件损坏，则可能会造成无网络的故障。

    故障检修指导
    若摩托罗拉K1型手机出现无网络，可首先用手机自带的手动搜索网络来搜索网络，若手机显示出“中国移动”和“中国联通”，则说明射频信号接收电路无故障；若无法搜索到网络，则说明故障部位在接收电路部分。
    用频谱分析仪检测由前端调制器U50送来的射频信号RX时，可以检测到射频信号的波形。而检测经滤波器FL100输出的射频信号时，发现无波形。仔细观察FL100发现，其接地脚焊点开焊，将其补焊后再次试机，故障排除。
