第四章 射频信号处理电路故障维修
    4．1找到射频信号处理电路
    射频信号处理电路是手机中发射和接收共用的电路。在收话状态将接收的射频信号放大后和本振信号相差得到中频信号，在射频电路中进行变频和解调处理；当该电路发射信号时，发射信号也采用混频电路对信号进行升频变换，将话音调制到射频信号上发射出去，如图4-1所示为典型手机中射频信号处理电路的安装位置。

    射频信号处理电路一般安装在手机天线接口的旁边，以便于信号的传输。在有些手机中，使用两个芯片，其中的一个作为射频信号的接收处理电路，另一个作为信号的发射处理电路，如图4-2所示。

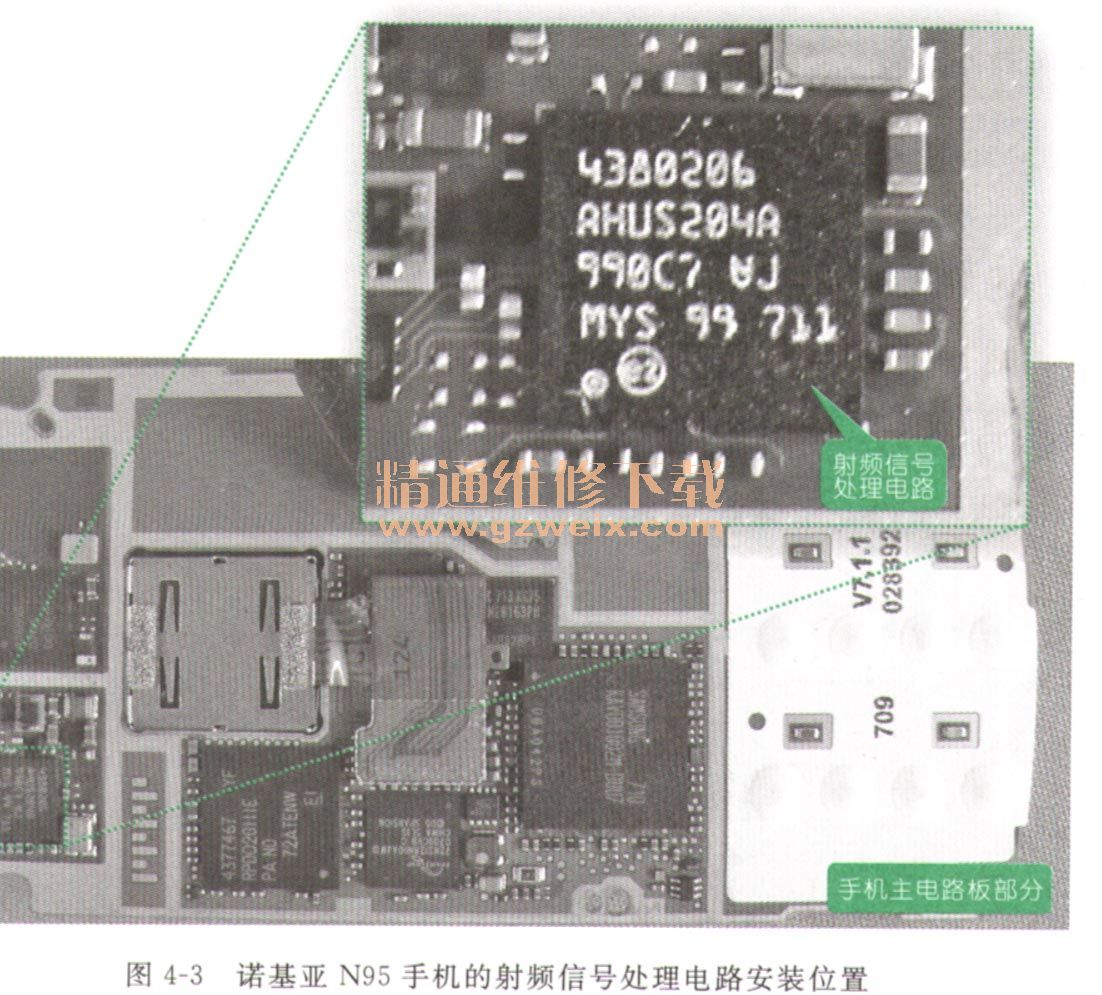

    例如，如图4-3所示为诺基亚N95手机的射频信号处理电路安装位置，该机的射频信号处理电路型号为AHNFUS204A，它安装在主电路板的前端部分。

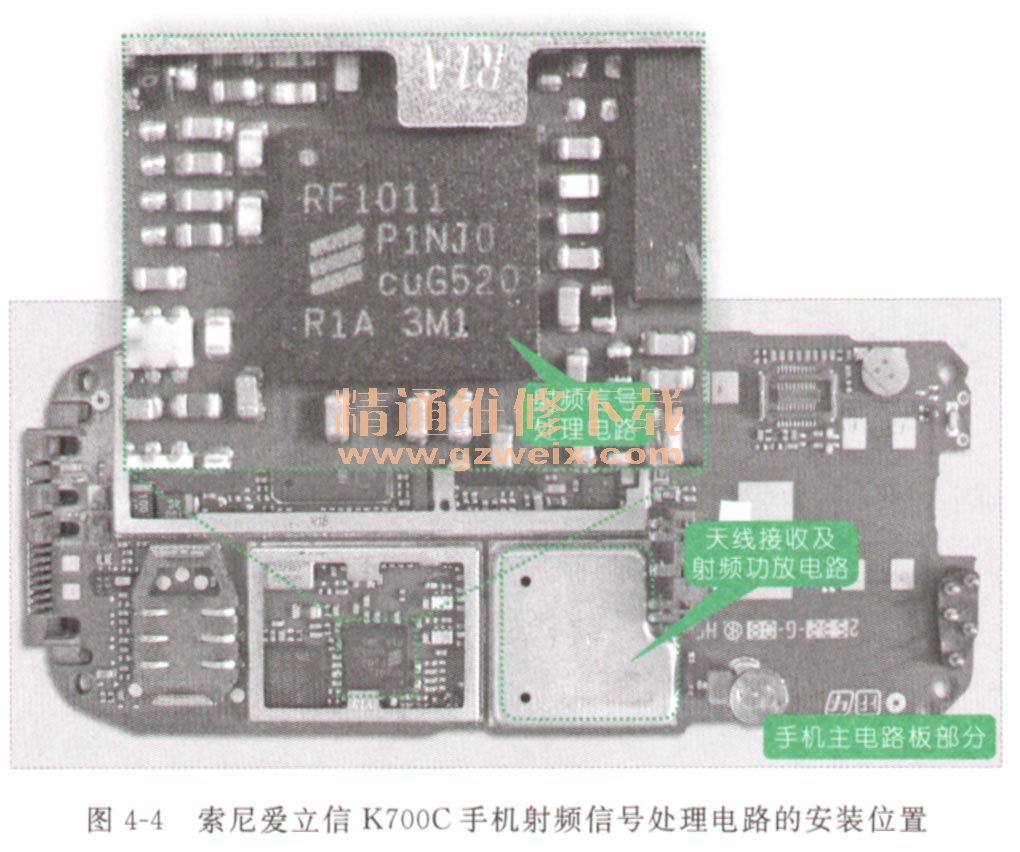

    一般手机中的射频信号处理电路都安装在主电路板的前端，但随手机的型号不同，射频信号处理电路安装的位置也各不相同，如图4-4所示为索尼爱立信K7000手机射频信号处理电路的安装位置，它安装在主电路板的中间部分，虽然手机中安装位置不同，但一般安装在手机信号接收和射频功放电路的周围。

    4．2搞清射频信号处理电路的信号原理
    如图4-5所示为典型手机射频信号处理电路的方框图，由图可知，天线接收的射频信号以及发射的信号都被送往射频信号处理电路中进行处理，然后被送往相应的电路。

    天线接收的射频信号首先经天线功能开关进行选择，然后进入接收电路部分，经两级放大和滤波后，送往射频信号处理电路中，进行频率变换以及解调等处理，变为RXI/ Q接收信号后送往后级电路进行处理；而发射信号TXI/ Q送往射频信号处理电路中进行调制处理，然后经滤波、射频放大以及功率放大等处理后，送往天线功能开关，经天线发射出去。

    4．3看懂射频信号处理电路故障检修过程
    4．3．1诺基亚（NOKIA）手机射频信号处理电路故障检修过程
    故障现象描述
    诺基亚N95型手机，可以正常的开机，但无法接收和发送信号，手机显示无网络。
    故障分析指导

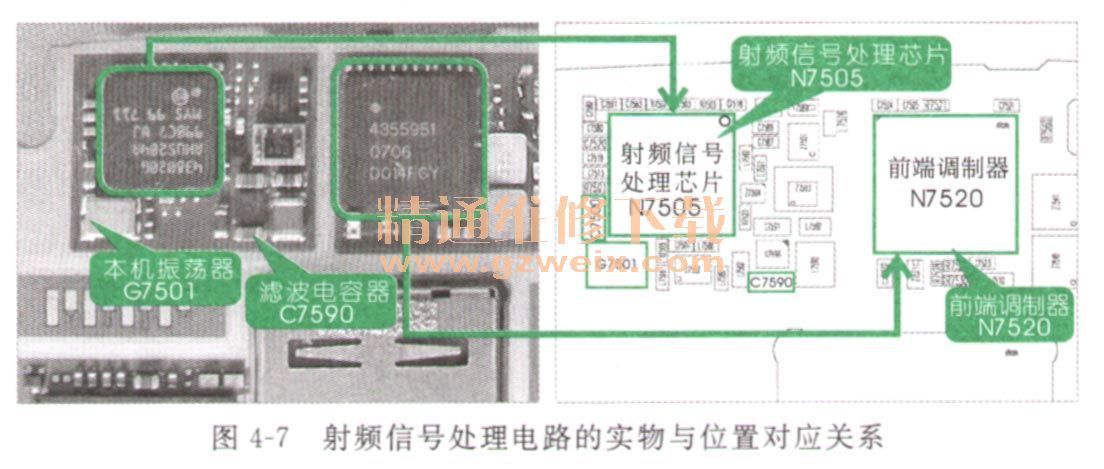

    若射频信号处理电路N7505损坏或引脚虚焊以及芯片外围元器件有故障，均会造成无法接收和发射信号的故障。如图4-6所示为诺基亚N95手机的射频信号处理电路N7505，其实物对应关系如图4-7所示。



    从图4-6可见，由接收电路送来的射频信号进入N7505的A6、A7、A4、A5脚内，经内部电路进行频率变换（降频）、解调等处理后由K4、M4脚输出RXIP、RXIN信号，由L4、L5脚输出RXQP、RXQN信号送往后级电路进行处理。此外由话筒送来的音频信号经微处理器或信号处理电路进行数字压缩后，也送到射频信号处理电路N7505的J11、J12、H12、H11脚，在内部进行调制和频率变换（升频）等处理，然后由D10、D11、B12、C12脚输出836. 5MHz和1880MHz的高频信号，送往发射电路进行处理。
    此外，由本机振荡器G7501产生的本机振荡信号也被送入N7505中，与内部的信号进行混频，进行接收和发射。
    故障检修指导
    若手机出现无法发送或接收信号的故障时，可按以下步骤进行检测。

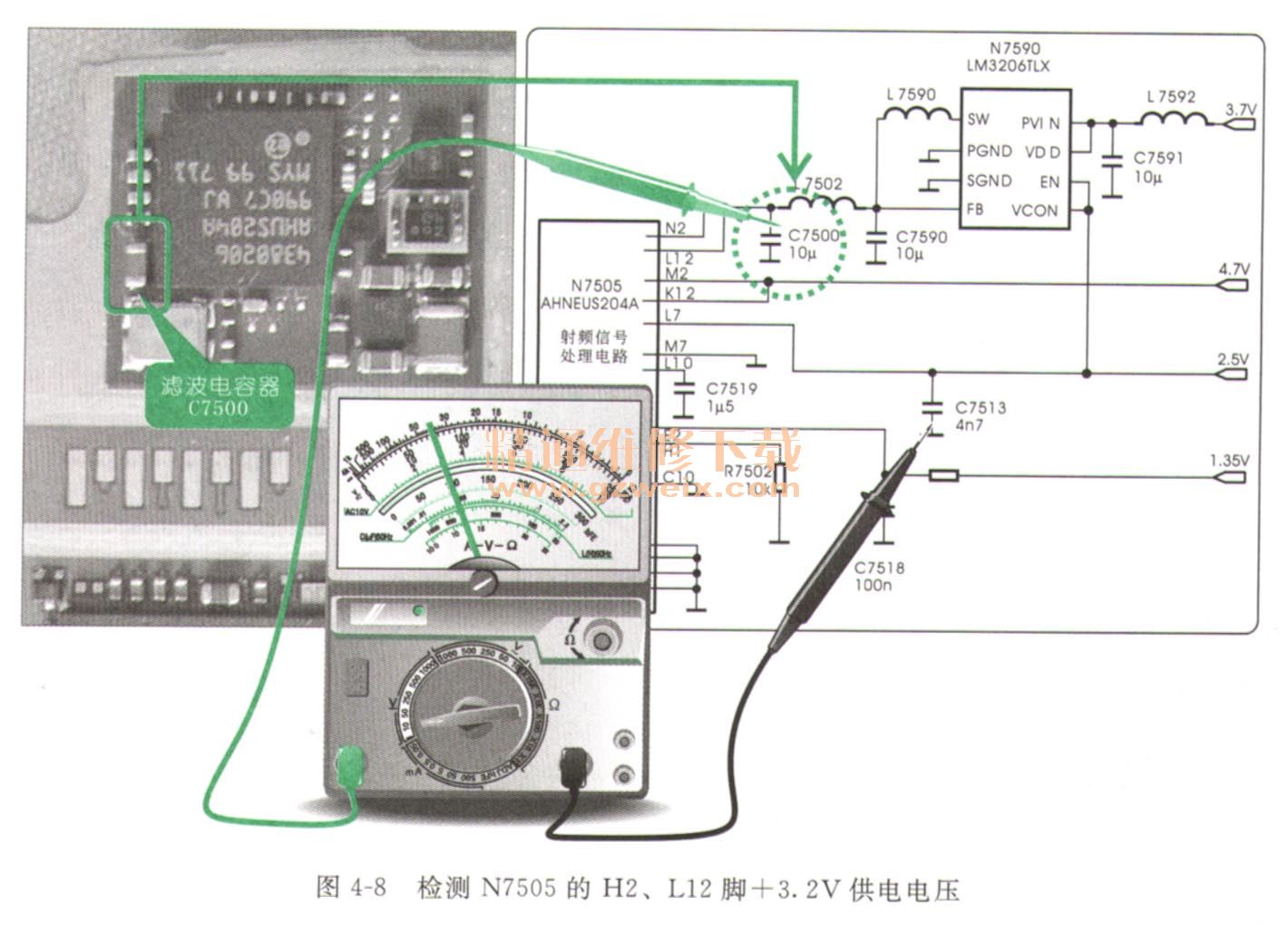

    （1）首先检测射频信号处理电路的供电电压，由电路图可知，射频信号处理电路有多路供电电压（3.7V、4.7V、2.5V、1.35V等），其中3. 7V经N7590后变为3. 2 V，为N7505的H2、L12脚供电，检测时发现，射频信号处理电路的供电电压均正常，如图4-8所示为检测N7505的H2、L12脚＋3. 2 V供电电压的方法。

    （2）在供电正常的情况下，则可检测振荡器G7501输出的振荡信号是否正常，如图4-9所示。

    检测时发现，G7501无振荡信号输出，而正常的情况下，G7501输出端的波形如图4-10所示。

    （3）检测G7501的2. 5V电压供电端，如图4-11所示，此时测得的供电电压为0V。

    观察电路图可知，在G7501供电端有一个电阻器R7501，检测时发现，该电阻器引脚焊点
    已经开焊，用热风焊枪重新焊接后，再次开机故障排除。
