1．3搞清手机的故障判别方法
    手机作为一种便携式通信工具，已成为目前人们日常生活中使用频率最高的电子设备之一，因其使用不当或意外受损，出现故障是不可避免的。作为一名维修人员，不仅需要具备扎实的理论基础，做到手动心明，还应首先搞清楚故障的基本判别方法。
    1．手机故障的判别方法
    手机属于一种通信类电子产品，其基本的检修方法在许多方面与普通电子产品有着共闻的特点，但由于手机软件的复杂性、元器件表面封装工艺的特殊性，又使得手机维修具有自身的特点。
    维修过程中常见的手机故障判别方法主要有以下几种。
    （1）询问法
    当手机维修人员拿到故障机时，不要盲目的进行拆卸。首先询问用户故障现象，以前是否维修过，然后针对用户反映的情况，判断手机故障的范围，最后再进行拆卸维修。
    （2）观察法
    观察法是维修手机最简单的方法。维修人员直接观察手机外壳、电路板，可以发现一些故障，如显示屏有裂痕、机身损坏、接口或触片被氧化等现象，如图1-27所示。

    （3）清洗法
    手机的便携性是造成手机易进水受潮的主要原因，而手机内部通常设置有触片、簧片及压接式器件，而这些部件又容易引起接触不良的故障，也容易被氧化。因此，在维修过程中，清洗法也尤为重要。
    在清洗时，需首先将手机外壳及显示屏等外部部件拆下，再用无水酒精或天拿水擦洗电路板主要接口及易氧化的部位（SIM卡接口、听筒、话筒接口等），如图1-28所示。若有维修条件，可以使用超声波清洗器进行清洗。

    （4）电压法
    电压检测法是维修手机中常用的一种方法，加电后用万用表检测电路板中主要的电压，进而快速地判断出故障范围。

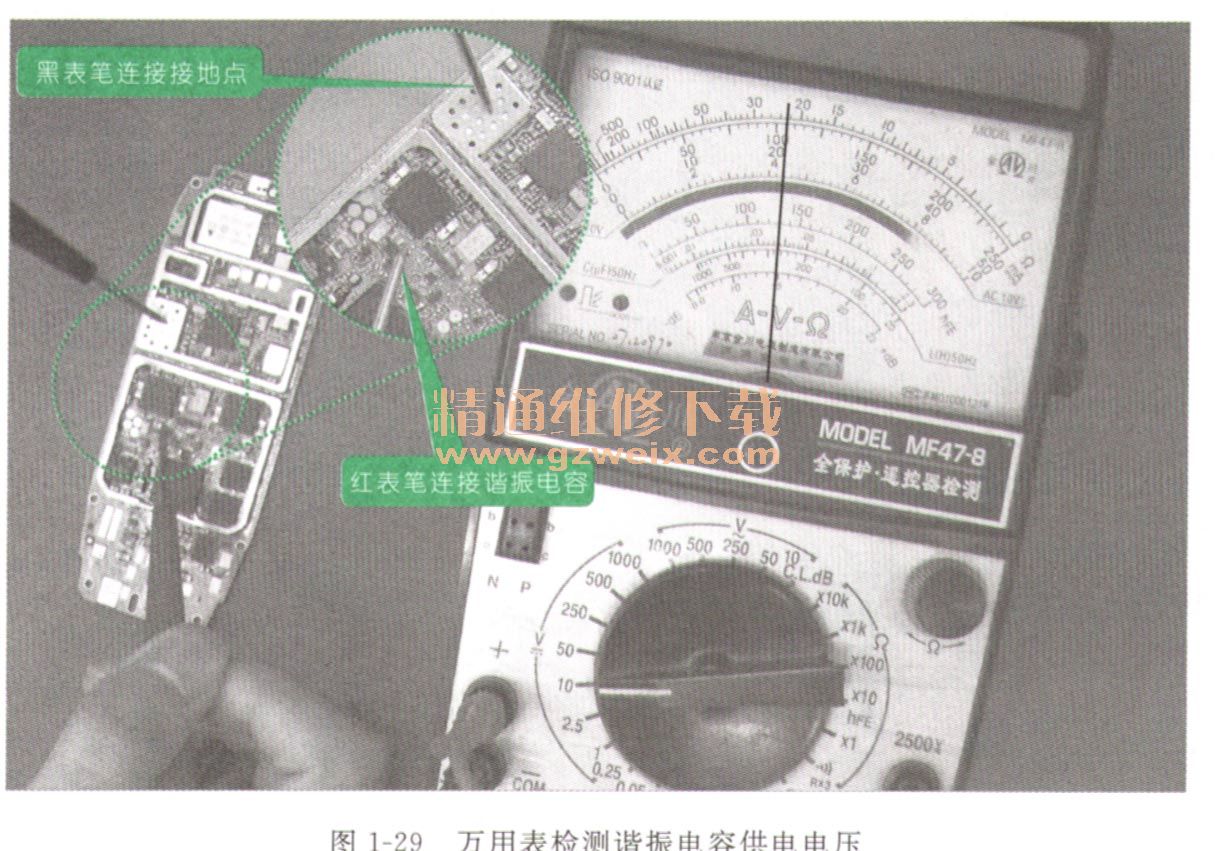

    在使用电压法检测时，可以先检测整机供电是否正常。通常手机采用专用的电源管理芯片产生多路供电电压，为音频电路、接收／发射电路等提供工作电压。如图1-29所示为万用表检测谐振电容供电电压。

    （5）电流法
    电流检测法也是维修手机中常用的一种方法，此方法主要使用电流表进行检测。在待机状态通常工作电流在30mA左右，不会超过50mA，如果过大则待机电路中有漏电损坏的元器件。在开机状态一般在200mA左右，如果电流过大（例如超过300mA），则收发电路中有不良的元器件。
    （6）电阻法
    电阻法是指测量手机电路元器件、某些电路的对地阻值，如图1-30所示为万用表检测手机电路板上的电容。然后根据测量的结果与正常时的阻值相比较，判断故障的位置。因此手机维修人员在平时维修手机时，应注意收集手机主要部位及元器件的对地阻值，这样在检修时可以缩短检修的时间，提高准确度。

    （7）信号测试法
    信号测试法常用于维修手机射频电路，使用此方法需要信号发生器、示波器等仪器。在检修射频电路时，用信号发生器输入固定的频率，检测电路中有无正常波形，进而判断故障范围。
    2．手机的检修流程
    基本了解手机的检修方法后，判别其具体的故障部位还需遵循一定的检修流程，可达到事半功倍的效果。

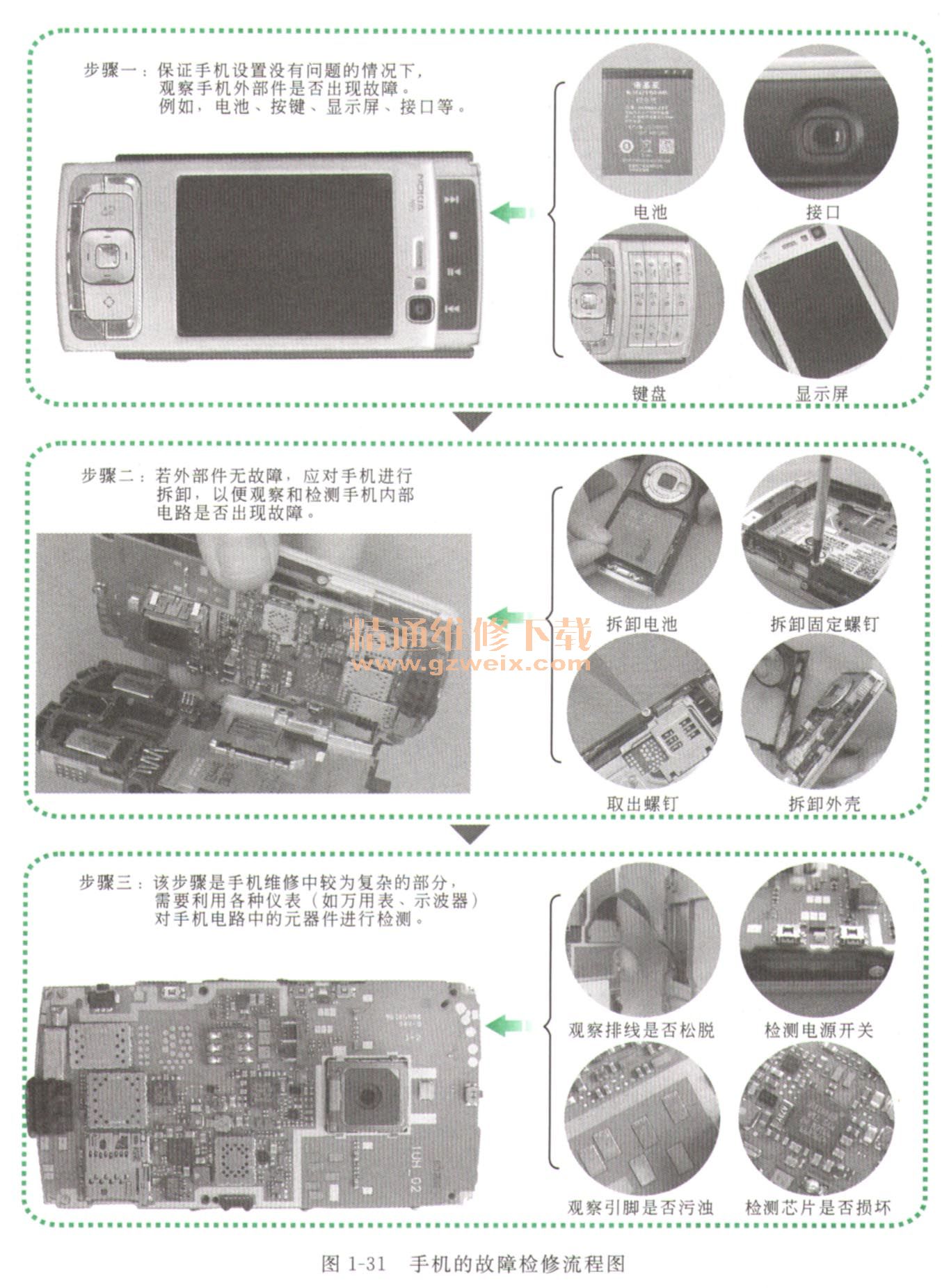

    图1-31所示为手机检修的基本流程图，主要分为三步：

    步骤一：观察手机的外部件
    在手机程序或设置没有问题的情况下，即可观察手机的外部件是否有损坏现象，如按键是否失灵、接口与外设是否接触不良、显示屏是否损坏等。
    步骤二：拆卸手机
    手机拆卸是检测手机内部电路的前提条件，拆卸时要有顺序、合理地进行，以避免手机在拆卸过程中遇到不必要的麻烦。
    步骤三：检测手机内部电路
    拆卸完成后，即可对手机内部电路进行检测，这并不意味着要对手机中的每个元器件进行测量，还需要根据故障现象，缩小故障范围后再测量。
     3．手机的检修注意事项
    手机几乎都采用了微型贴片元器件，元器件体积小安装密度高，许多电路引脚设在电路板的内部，这给检测带来了很大的困难，因此在实际的检测时要注意设备、维修环境、代换元器件以及操作过程中的注意事项。
    （1）仪表的选择、设置注意事项
    ①通常情况下，100MHz以下的信号波形、幅度、频率等可以使用示波器进行检测。例如音频模拟信号、音频数字信号以及晶体振荡器（13MHz、26MHz）等信号，还有微处理器及控制信号也可以用示波器检测。
    ②手机中中频以上的信号，包括中频本振、射频本振、发射的900MHz/1800MHz信号的检测，需使用频谱分析仪等设备，如图1-32所示为用频谱分析仪测射频输入信号。

    ③当拆卸下的手机电路板需要通电时，应选用直流稳压电源，如图1-33所示，这种仪表有两个鳄鱼夹，主要用来连接电池座的正负端。

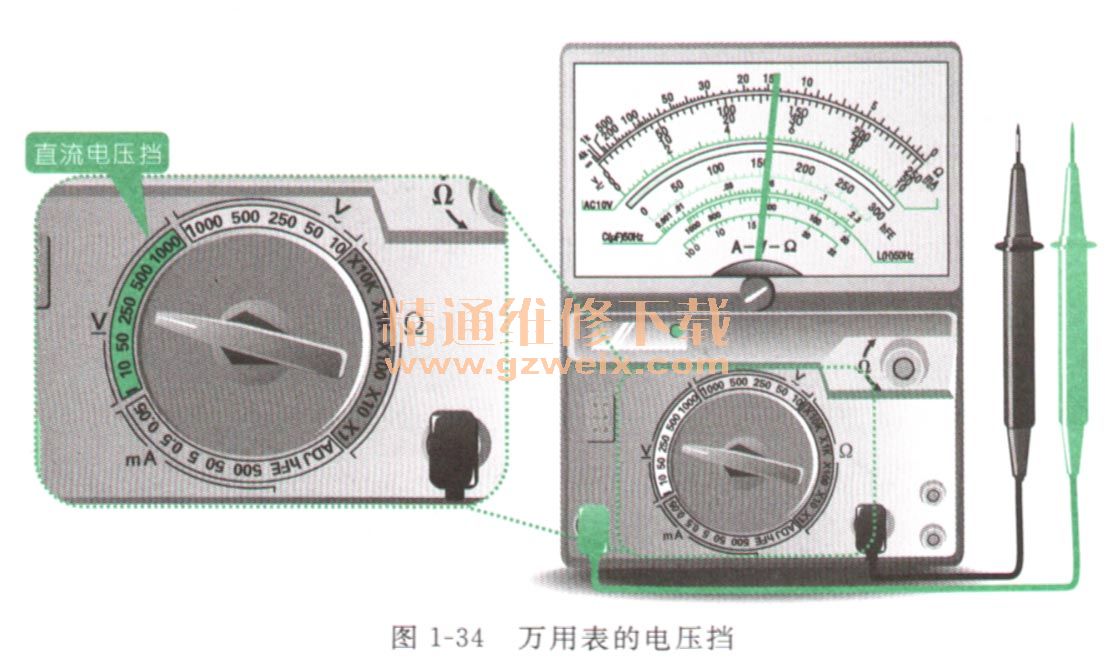

    ④在手机通电的情况下，检测电源供电电压应使用万用表（电压挡）进行检测，如图1-34所示为万用表的电压挡。

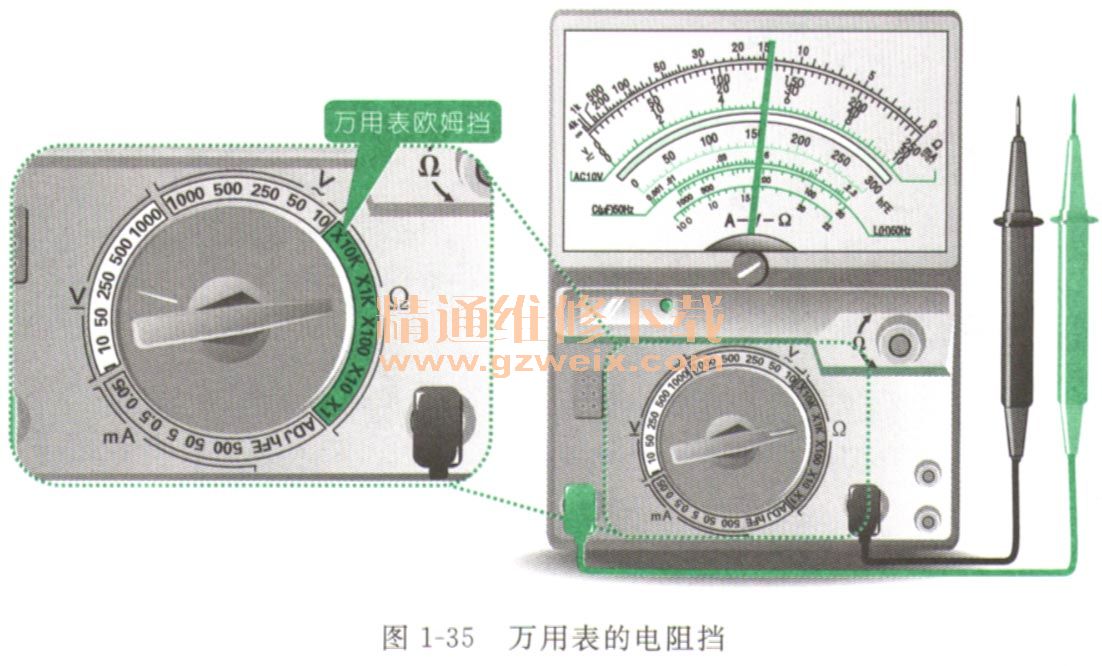

    ⑤检查电路板上的元器件焊点，印制线有无短路、断路现象也可以使用万用表（电阻挡），如图1-35所示，注意应在断电的状态下进行测量。

    ⑥使用万用表、示波器等仪表检测电路时要制作检测探针，因为万用表、示波器的探头相对较粗，而手机电路元器件体积小、引脚间隙较小，很难准确地测量指定的元器件，稍有不慎，就会造成短路，损坏元器件，所以需要对示波器的探头进行加工以适应手机检测的需要，如图1-36所示为示波器探头与手机实际电路的对比。

    对于万用表和示波器表笔的加工方法有很多种，例如，可以用将别针拉直缠绕到探头上，也可以焊接在探头上等，如图1-37所示为万用表与示波器的自制检测探针。

    （2）选择维修环境的注意事项
    由于手机上的芯片和元器件大多传输一些弱电流信号，因此在维修手机时，应避免在强磁场高电压的环境下进行，否则使元器件遭大电流冲击而损坏。
    （3）操作过程中的注意事项
    ①注意拆装手机部件的顺序
    在对手机进行拆卸操作时，要注意前后顺序，以方便装机。同时取放的芯片、元器件也要按一定的顺序排放，以免丢失或混淆。
    ②注意手机的维修前提
    a．在维修手机时应了解电路中的芯片、元器件性能。
    b．对手机电路进行分析后，再进一步判断故障所在。
    c．仔细检查故障机，保证快速准确的维修。
    ③注意手机印制电路板的整洁
    a．保持手机印制电路板的清洁干净。
    b．防止焊料、杂物落入电路板中，避免造成其他方面的故障。
    （4）选择代换元器件的注意事项
    ①代换元器件的型号注意事项
    由于不同生产厂家，不同的机型，其版本号也不同，因此在修理需要更换元器件的手机时，一定要使用正常的同版本的元器件，避免更换不同版本的元器件。
    ②代换元器件的质量注意事项
    在修理过程中最好不使用技术指标不合格、质量低劣的芯片和元器件，以避免造成更复杂的故障，同时也可以保证修理后的手机通话质量。
