    7.3.2松下手机听筒及话筒电路故障检修过程
    故障现象描述
    松下EB-A100手机开机正常,能拨打电话,但接听电话和播放铃声都无声音。
    故障分析指导

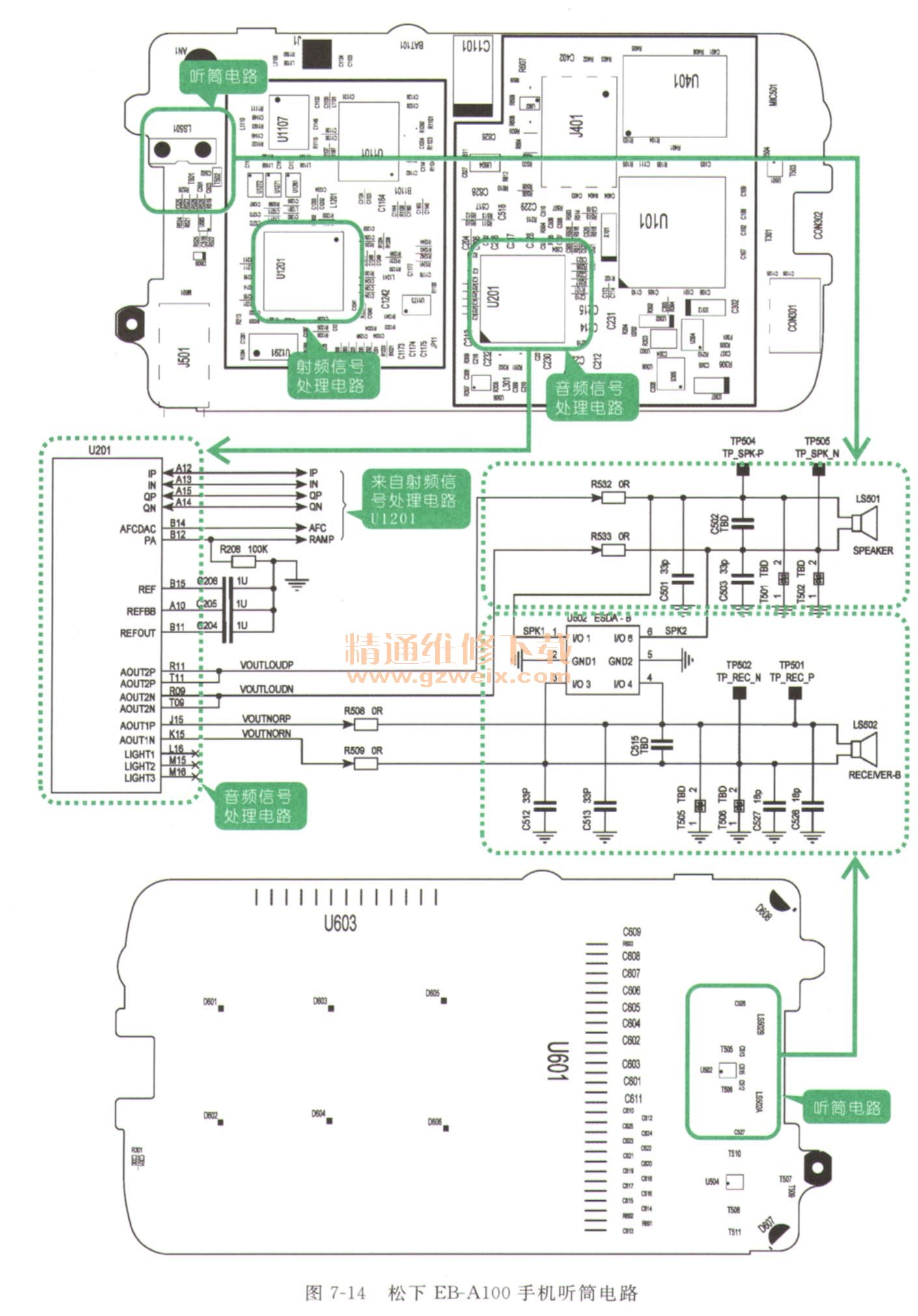

    如图7-14所示为松下EB-A100手机听筒电路,设置有两个听筒。由射频信号处理电路U201输出的IP、IN、QP、QN信号送入音频信号处理电路U201中,经过U201电路的解密、解码、D/A变换等处理后还原出声音信号。声音信号经RC电路滤波后,去驱动扬声器(Speaker)。

    故障检修指导
    松下EB-A100手机能拨打电话,接听电话和播放铃声均无声,说明手机射频信号处理电路基本正常,重点检查听筒电路。

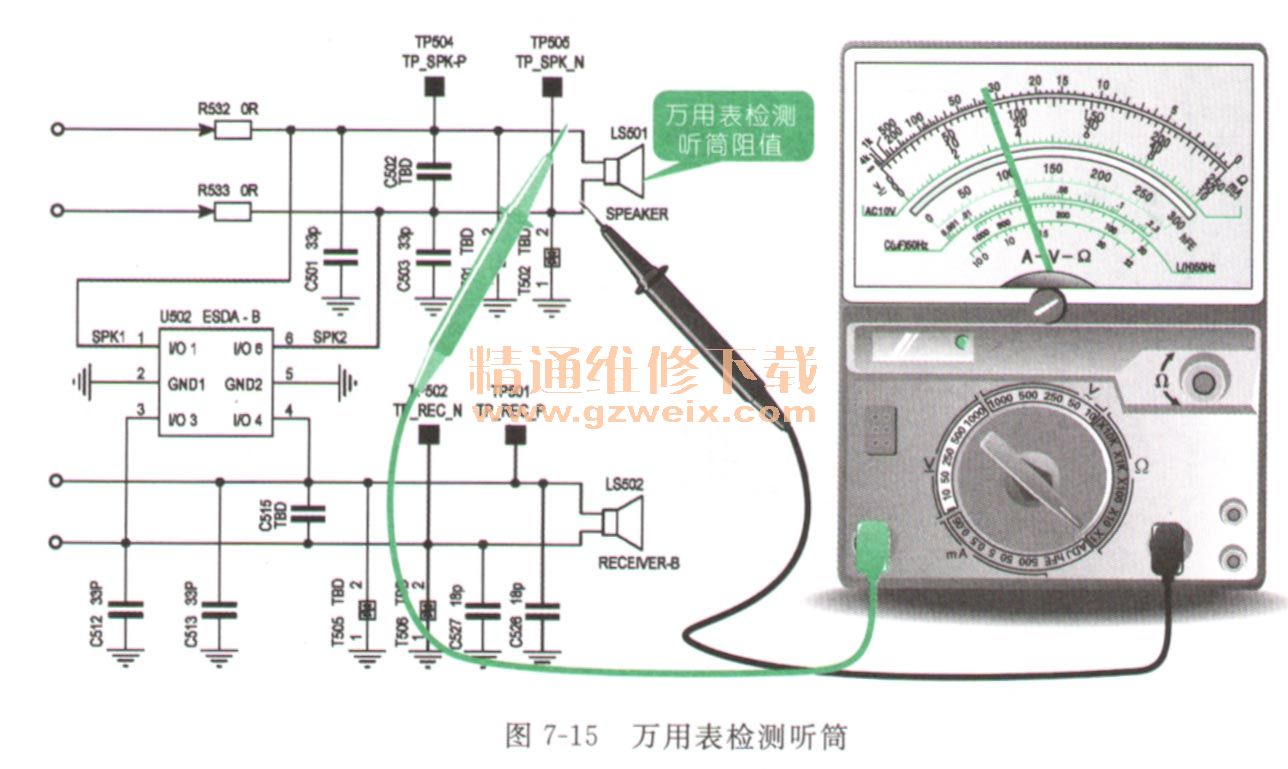

    (1)拆机后,查看听筒电路中的元器件引脚是否有脱焊、虚焊的现象。再用万用表检查手机听筒是否损坏,将量程调至“R×1”挡,红、黑表笔分别连接听筒触点,正常情况测得阻值为32Ω,如图7-15所示。

    关键提示:
    当万用表红、黑表笔与听筒触点接触时,听筒会发出“吱吱”声,说明听筒基本正常。

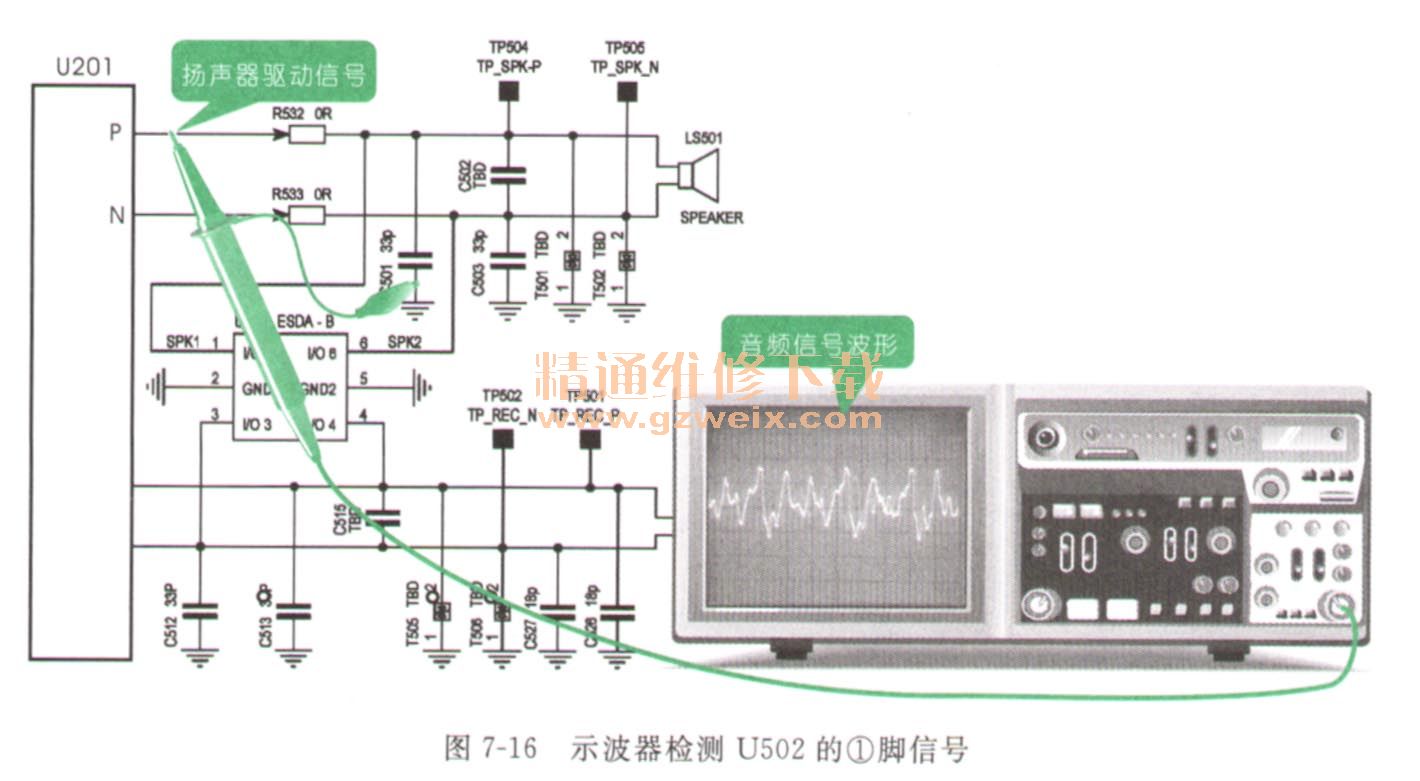

    (2)经过检测判断听筒性能良好,接着再用示波器检测扬声器P端的驱动信号,正常情况下测得波形如图7-16所示。

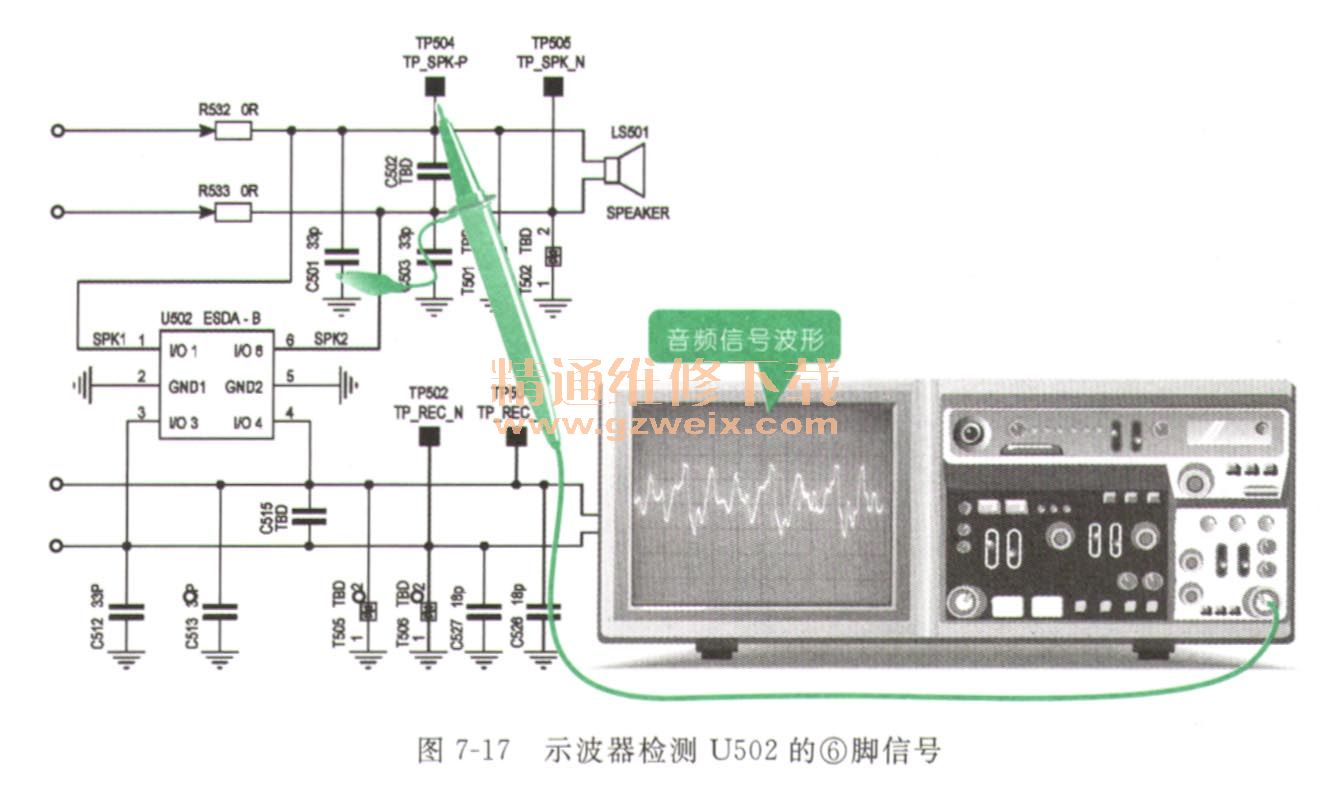

(3)此时测得U201输出端(P)信号波形正常,再用示波器检测TP504测试点的信号,正常情况下测得波形如图7-17所示。

    经过检测发现TP504端无信号波形输出,说明R532或焊点不良需更换,更换电阻后,重新焊接故障排除。

    7.3.3诺基亚手机听筒及话筒电路故障检修过程
    故障现象描述
    诺基亚N70手机,打电话听不到对方声音,但对方能听见用户的声音。
    故障分析指导

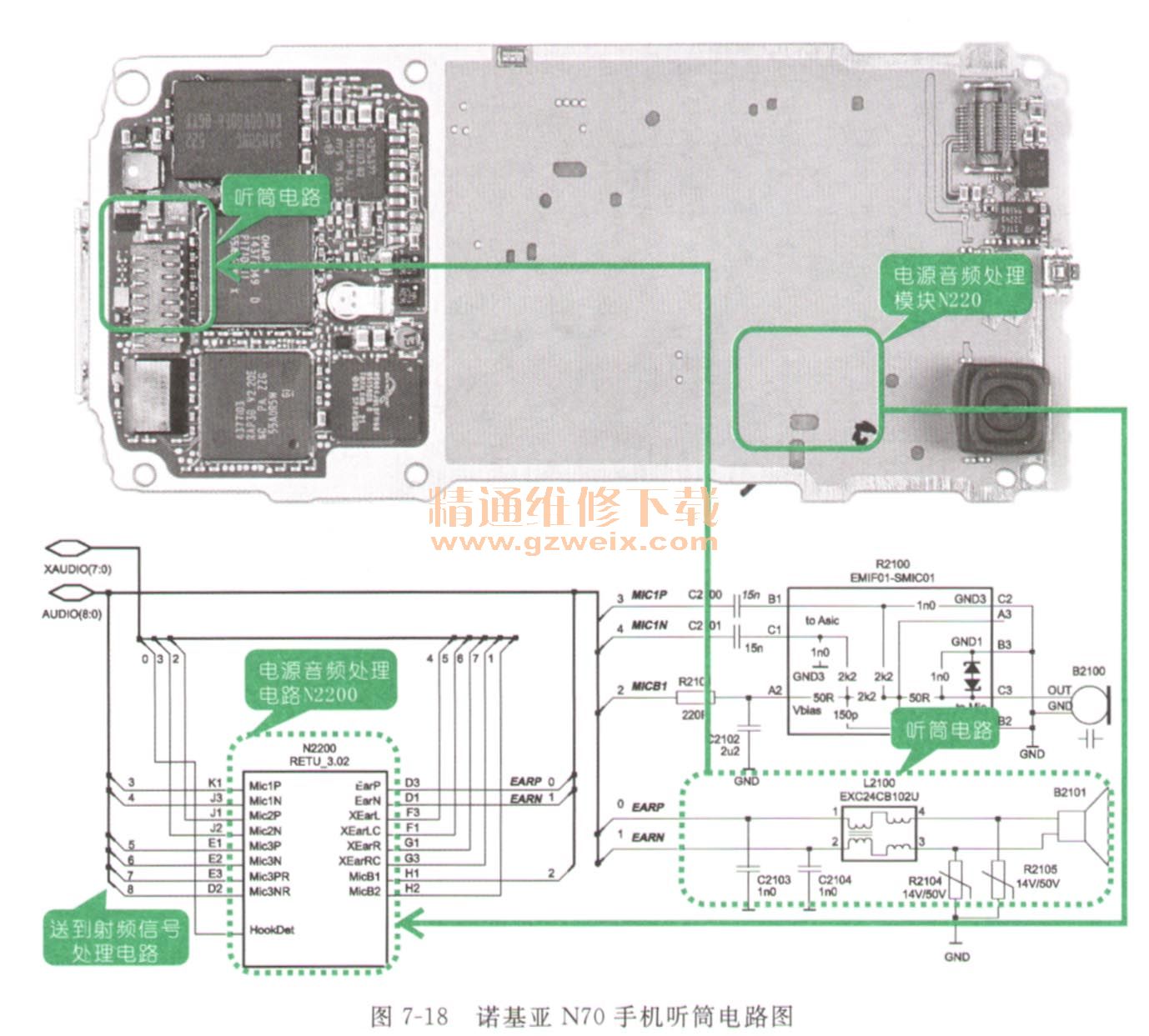

    如图7-18所示为诺基亚N70手机听筒电路图,由射频信号处理电路送来的接收解调信号送到电源音频处理电路N2200中,接收解调信号经过N2200电路的解密、解码、D/A变换和放大等处理后还原出声音信号。声音信号由N2200的D1脚和D3脚输出,经过RC电路滤波后,去驱动听筒输出声音。

    故障检修指导
    拆机前,询问用户得知手机曾摔过,摔过之后开始出现在打电话时听对方声音时有时无,使用一段时间后打电话听不到对方声音,但对方能听见用户声音。
    对方能听见用户声音,说明射频信号处理电路基本正常,重点检查听筒电路中的元器件是否有脱焊、损坏等故障。
    (1)拆机后,经过仔细观察后没有脱焊的故障现象。接下来需要使用仪器/仪表进一步检测判断故障位置。
    (2)用万用表检测听筒,将量程调至“R×1”挡,红、黑表笔分别连接听筒触点,测得阻值为32Ω,正常。

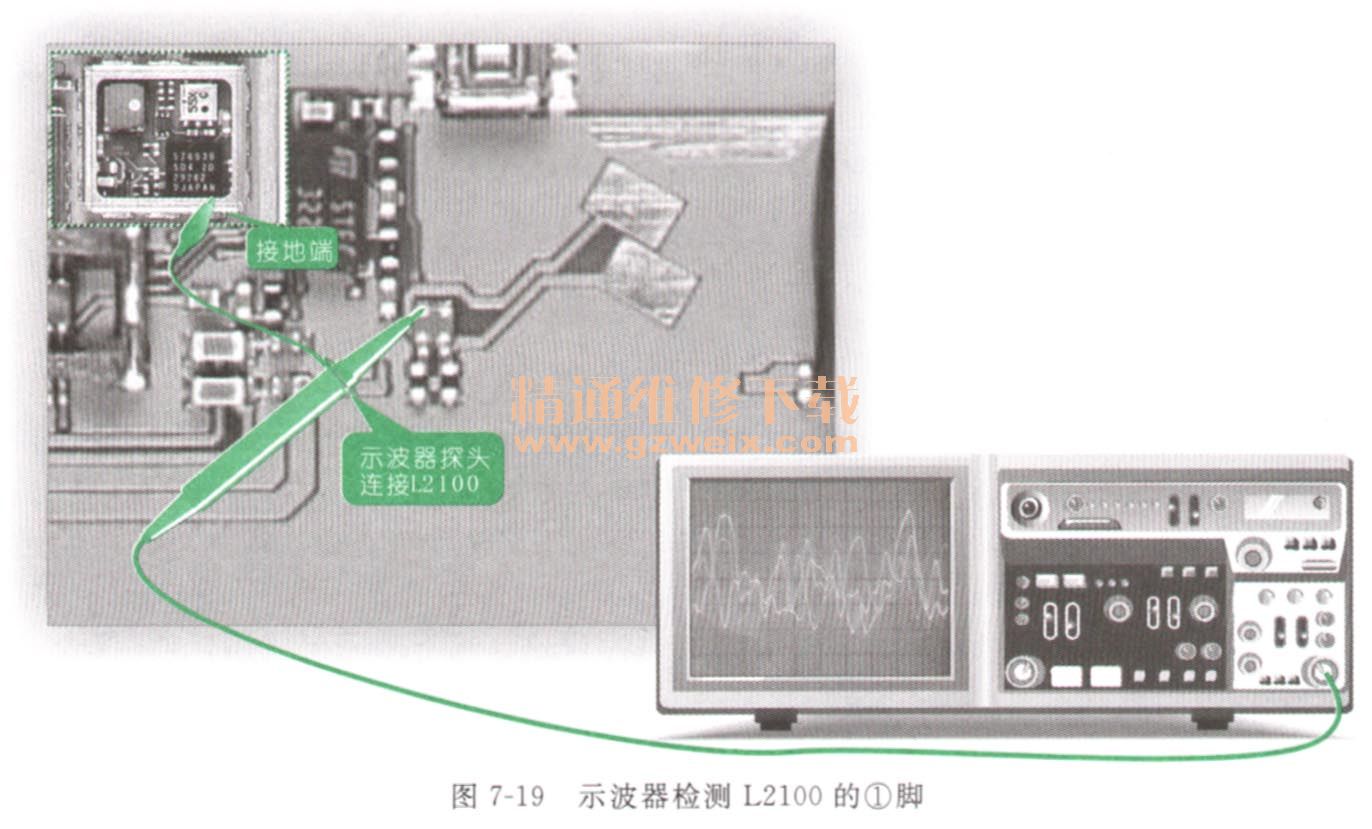

    (3)听筒没有损坏,再继续检测前级电路中的电感L2100。用示波器检测L2100的①脚、②脚输入音频信号,将接地夹连接接地端,探头分别连接L2100的①脚、②脚,正常情况下测得波形如图7-19所示。

    (4)示波器检测L2100的①脚、②脚音频信号正常,再检测L2100的③脚、④脚音频信号,检测方法与①脚相同,信号波形可参考图7-19所示。经过检测发现L2100的③脚、④脚无信号波形。
    (5)电感L2100的①脚、②脚信号波形,而③脚、④脚信号波形不正常,因此可以判断故障位置发生在L2100。

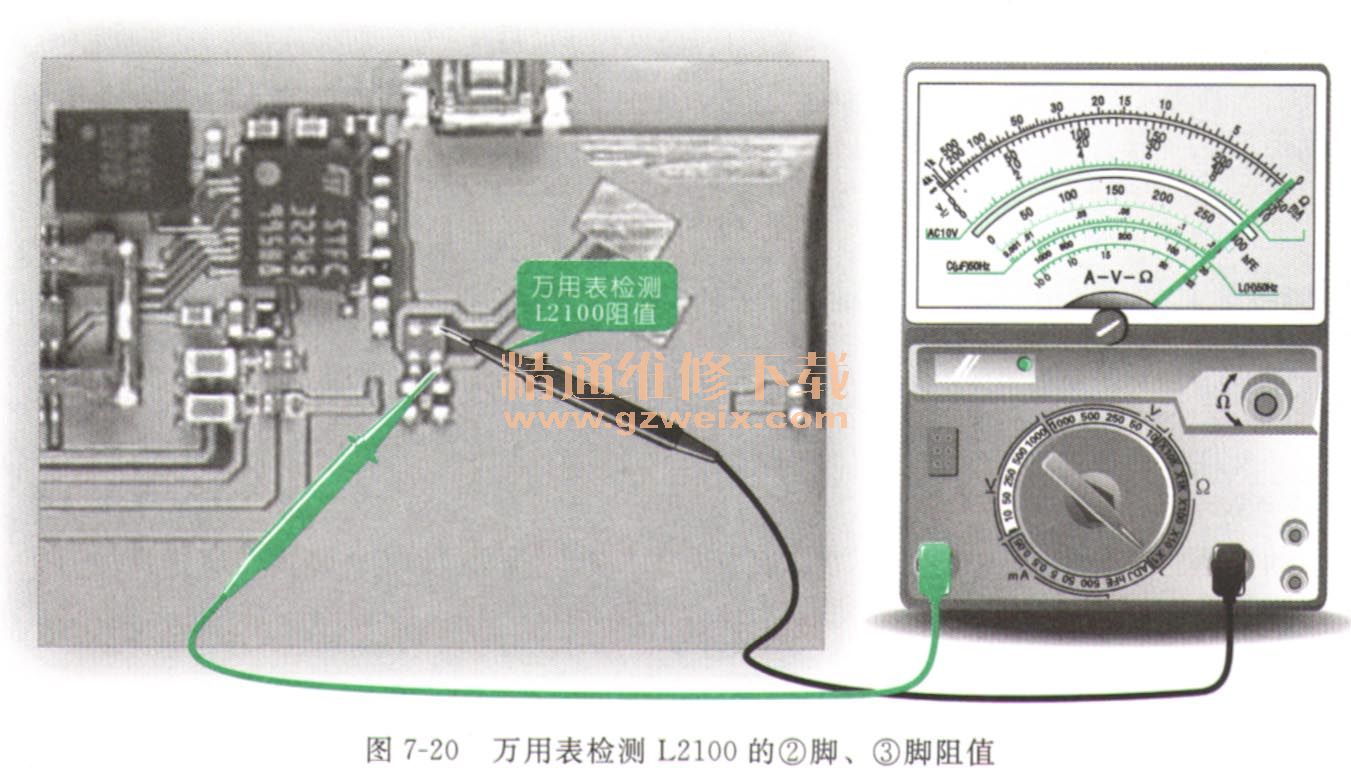

    接下来再将万用表的量程调至“R×1”挡,红、黑表笔分别连接L2100的①脚、④脚,此时测得阻值为0Ω,正常;再将红、黑表笔分别连接L2100的②脚、③脚,此时测得阻值也为0Ω,正常,检测方法如图7-20所示。

    关键提示:
    万用表检测电感时,通常阻值为0Ω,说明电感正常;当测得阻值为无穷大时,电感内部断路,说明电感损坏。
    (6)用万用表检测电感L2100本身没有损坏,而用示波器检测③脚、④脚却无波形,怀疑电感引脚有虚焊。用电烙铁重新为电感L2100补焊后,重新开机,故障排除。
