第六章 微处理器及控制电路故障维修
    6．1找到微处理器及控制电路

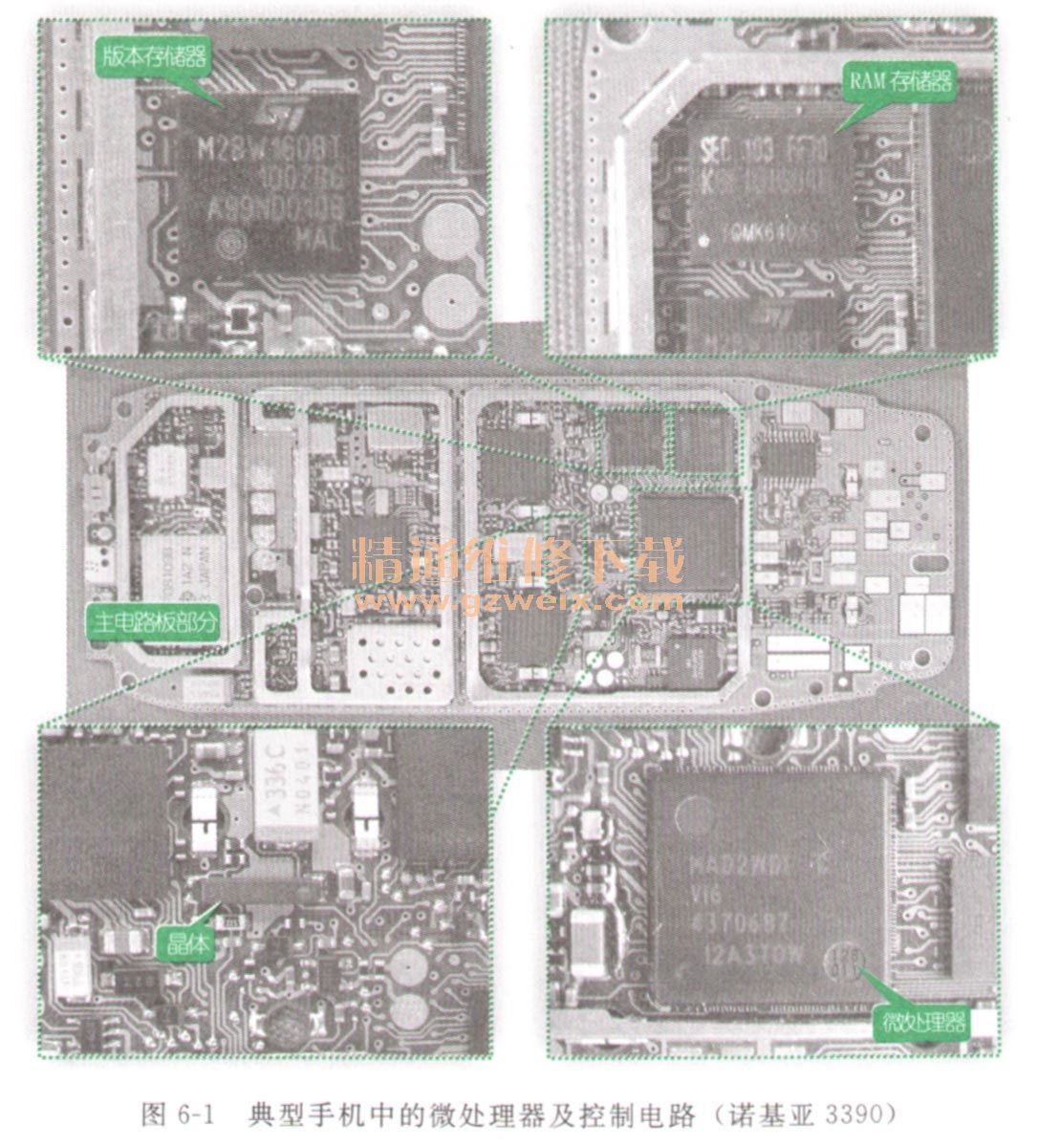

    微处理器及控制电路是手机控制核心，微处理器的内部集成了控制器、运算器、存储器和接口电路，在手机中几乎所有的电路都受微处理器的控制。微处理器常采用贴片式（BGA）的方式安装在电路板上，由于其外形很大，比较容易识别，如图6-1所示为典型手机中微处理器及控制电路，一般情况下，微处理器的周围还伴有外部存储器以及时钟晶体等元器件。

    在有些手机中，将微处理器、数字信号处理器、信道编码器等集成到了一起，制成数字基带信号处理器，如图6-2所示为诺基亚N95手机中的数字基带信号处理电路。数字基带信号处理器功能更为强大，可以对手机整机进行控制管理，例如定时控制、数字系统控制、射频控制、省电控制和入机接口控制等。

    微处理器一般通过与存储器相配合来完成对手机电路的控制，存储器主要用来存储手机的系统软件或版本信息等内容，当手机开机时，微处理器从版本存储器中调用所存储的版本信息。此外存储器还用以存储工作程序和数据，当开机时，微处理器首先从存储器中调用上次存储的程序和数据，当修改手机的设置时，又会有新的数据写入，将其覆盖。如图6-3所示分别为诺基亚5300型手机的微处理器及存储器。

    此外，通过手机的电路图以及元器件安装图与手机的电路板实物图相配合，就可以很容易找到微处理器及系统控制电路的安装位置。

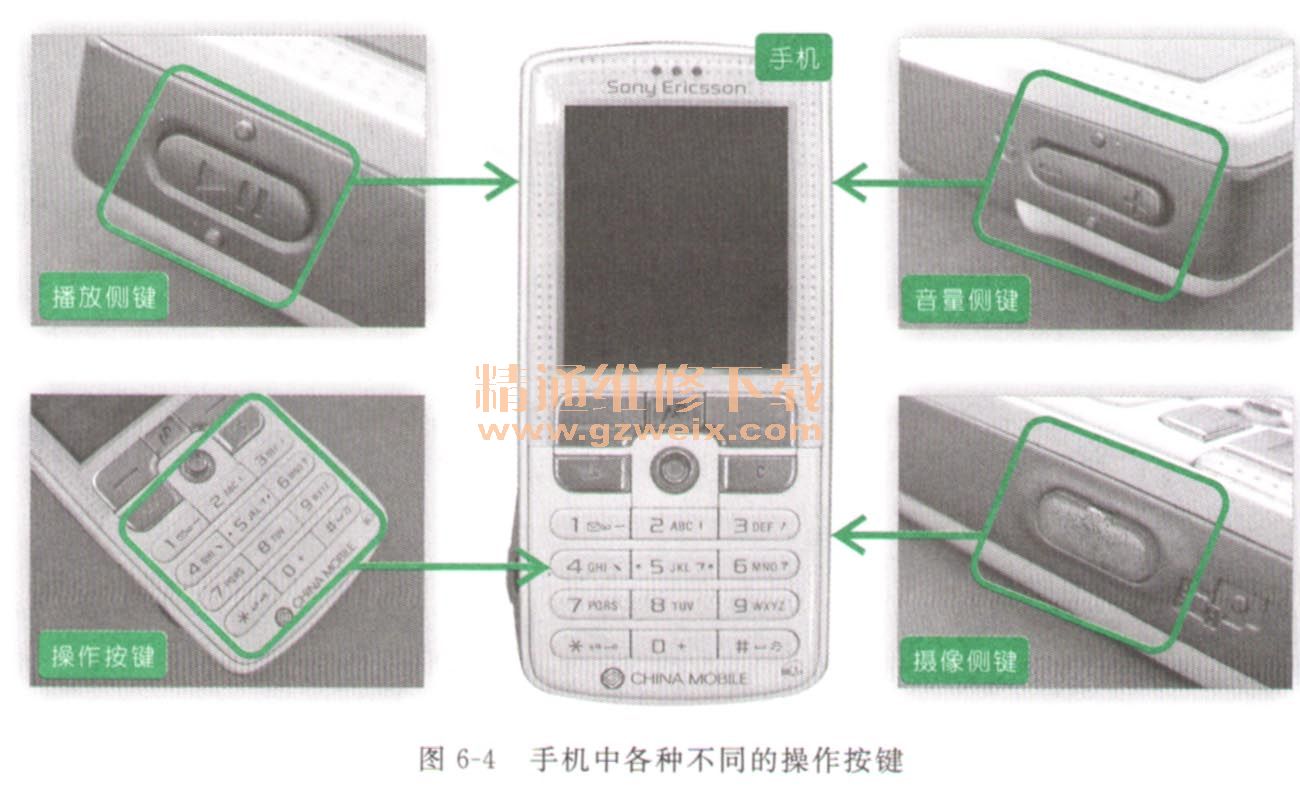

    微处理器主要就是用来接收由人工指令键送来的控制指令的，在手机的按键板以及侧面等都有不同的按键，用以实现不同的功能，如图6-4所示为手机中各种操作按键。

    6．2搞清微处理器及控制电路的信号流程
    微处理器将操作按键送来的人工指令变为各种控制信号，送往手机中的其他电路部分，从而实现功能的控制。在手机中天线开关电路、射频功率放大电路、射频信号处理电路、音频信号处理电路、电源管理集成电路、充电管理集成电路以及一些实现手机蓝牙功能、FM收音、音乐播放等功能的电路都受微处理器的控制，如图6-5所示为诺基亚3390手机微处理器及控制电路的信号流程图。

    微处理器及控制电路是手机中的核心部分，若其中有损坏的元器件，则可能造成手机不能开机、无网络、不识卡以及控制功能失常的故障。常见的故障表现是：
·不能开机；
·无网络；
·控制功能失常。

    6．3看懂微处理器及控制电路故障检修过程
    6．3．1诺基亚（Nokia）手机微处理器及控制电路故障检修过程
    故障现象描述
    诺基亚3390型手机，按上电池后无法开机。
    若诺基亚339。型手机的微处理器及控制电路损坏，则可能会造成手机无法开机的故障，如图6-6所示为诺基亚3390型手机的微处理器及控制电路图，微处理器和两个存储器构成了该机的控制核心部分。

    微处理器是整个手机中的控制中心，它可以接收人工指令键送来的人工指令，然后微处理器通过各种接口和引线对手机中的电源管理芯片、充电电路、音频信号处理电路和射频电路，以及显示驱动电路进行控制。若微处理器和控制电路中有损坏的元器件，可能会造成无法开机的故障。
    故障检修指导

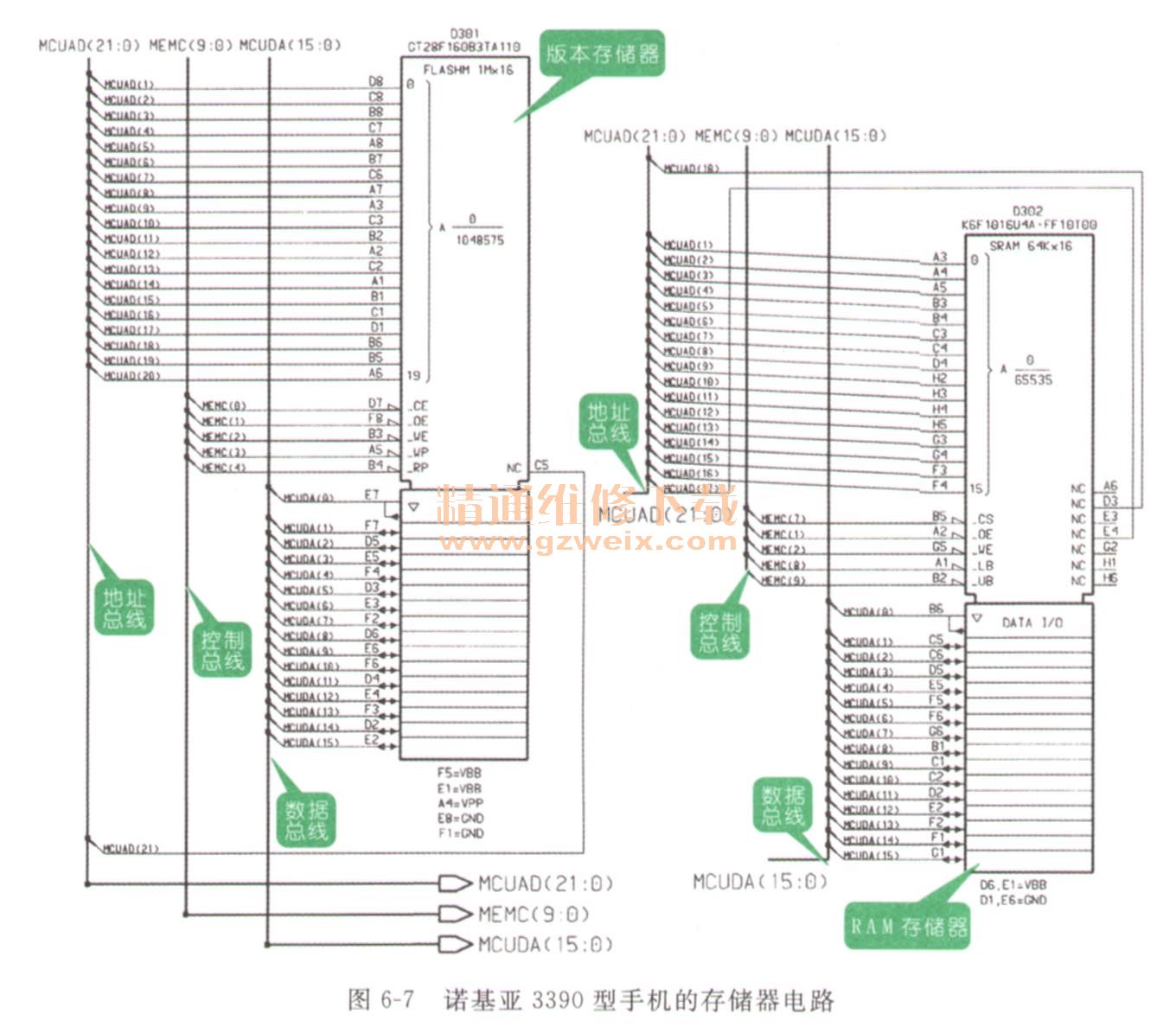

    诺基亚3390手机中使用两个存储器电路，分别为版本（FLASH）存储器D301和数据（RAM）存储器D302，如图6-7所示。这两个存储器分别用来存储微处理器所需的程序、版本和数据等信息。若存储器损坏也可能造成无法开机的故障。

    对于诺基亚3390型手机微处理器或控制电路损坏而造成出现无法开机的故障时，则应按以下步骤进行检测。
    （1）首先检测微处理器的供电电压WORE （2V），微处理器D300的供电电压是由电源模块直接供给的，用万用表检测电源模块的输出端时，可以检测到2V的供电电压，如图6-8所示。

    （2）用示波器检测微处理器A13脚的SLEEPCLK时钟信号（32kHz），该信号也是微处理器的工作条件之一，如图6-9所示。此时可以检测到SLEEPCLK时钟信号的波形。

    （3）检测时发现微处理器的工作条件基本上都正常，此时怀疑微处理器损坏或引脚虚焊，将其焊下后重新焊接，开机后故障排除。

    6．3．2索尼爱立信（SonyEricsson）手机微处理器及控制电路故障检
    故障现象描述
    索尼爱立信K7000型手机，可以正常的开机，但无法存储用户所调整的信息，（例如铃声、按键音量等），每次开机后需要再次调整。
    故障分析指导
若手机中出现无法存储用户调整信息的情况下，则应对手机中的微处理器及存储器电路进行检修，如图6-10所示为索尼爱立信K7000型手机的微处理器及存储器电路。

    用户对手机所调整的信息通过微处理器的总线存入存储器中，若微处理器、存储器损坏或引脚虚焊，以及数据总线与地址总线的传输线路中有断路的现象，则可能会造成无法存储调整信息的故障。如图6-11所示为索尼爱立信K7000手机的微处理器与存储器电路图。

    故障检修指导

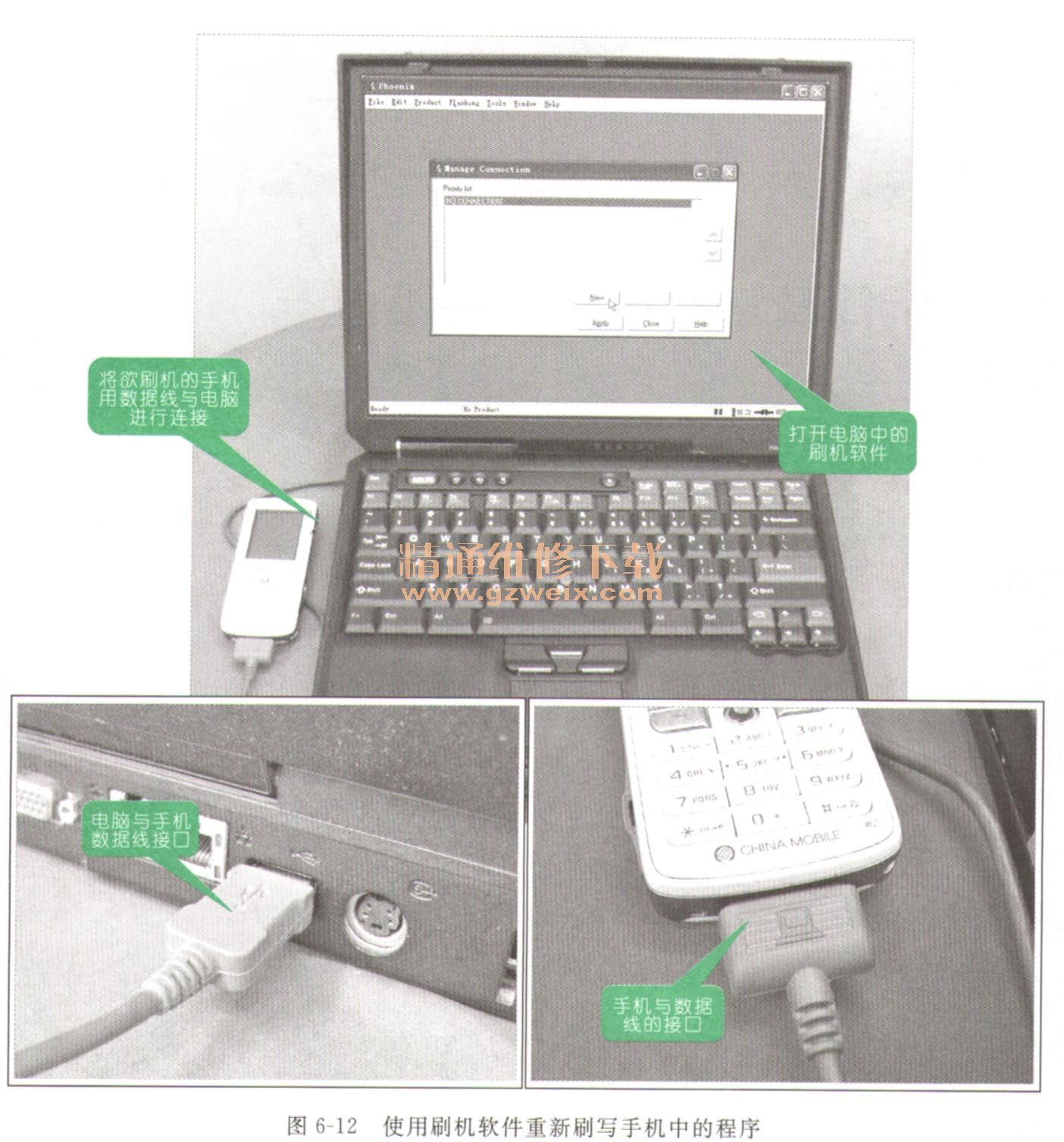

    首先检测微处理器和存储器的供电电压等工作条件，检测均正常。用示波器检测由微处理器送出地址总线、数据总线以及控制信号均正常。怀疑存储器损坏，用性能良好且同型号的存储器进行代换后，故障排除。由于手机中的存储器存有手机预置的程序等信息，代换后需用刷机软件进行刷机后才能正常使用，如图6-12所示。
