第八章 射频功放电路故障维修
    8．1找到射频功放电路
    射频功放电路的主要功能是将讲话的音频信号经调制后输出的射频载波信号进行放大，然后再由天线接口将射频信号发射出去，一般是由射频功率放大器以及外围的元器件构成的，由于射频功率放大器的工作频率很高，一般都封装在金属屏蔽盒内，如图8-1所示为典型手机射频功放电路的安装位置图，该机采用的射频功率放大器型号为PF08109B。

    在有些手机中，为了防止外电路的干扰，直接将射频功率放大器以及天线接收电路封装在一个金属屏蔽盒内，如图8-2所示为索尼爱立信K7000手机的射频功放电路的安装位置图。

    但有些手机中，由于其外壳具有良好的屏蔽功能，射频功放电路并不封装在屏蔽盒内，直接安装在主电路板上，如图8-3所示为诺基亚N95手机的射频功放电路的安装位置图。

    虽然射频功率放大器的安装位置和封装形式各不相同，但是一般会安装在射频信号处理电路、天线接口电路以及前端调制器等发射和接收电路的周围。

    8．2搞清射频功放电路的信号原理
    射频功放电路的主要功能就是将输入的射频信号进行放大，然后送往天线接口电路后由天线发射出去，下面就以典型的射频功放电路为例，来介绍其信号原理，如图8-4所示为典型手机的射频功放电路图，如图8-5所示为该机发射射频信号的流程图。



    该机采用双频率的工作方式，900MHz的射频信号被送入滤波器Z503中进行滤波，然后将900MHz的射频信号送往射频放大器V601的基极，V602为V601基极提供偏压，信号经放大后由集电极输出，送往发射功率放大器N502的⑨脚。1800MHz的射频信号被送往滤波器Z504中进行滤波，然后送往发射功率放大器N502的12脚。这两路信号经N502放大后，由③脚和⑥脚输出，经L515后送往天线切换开关Z502的⑧脚和⑩脚，然后由天线发射出去。

   8．3曲看懂射频功放电路故障检修过程
    8．3．1诺基亚（NOKIA）手机射频功放电路故障检修过程
     故障现象描述
    诺基亚N95型手机，能正常的开机，可入网，拨打电话时对方听不到话音。
    故障分析指导

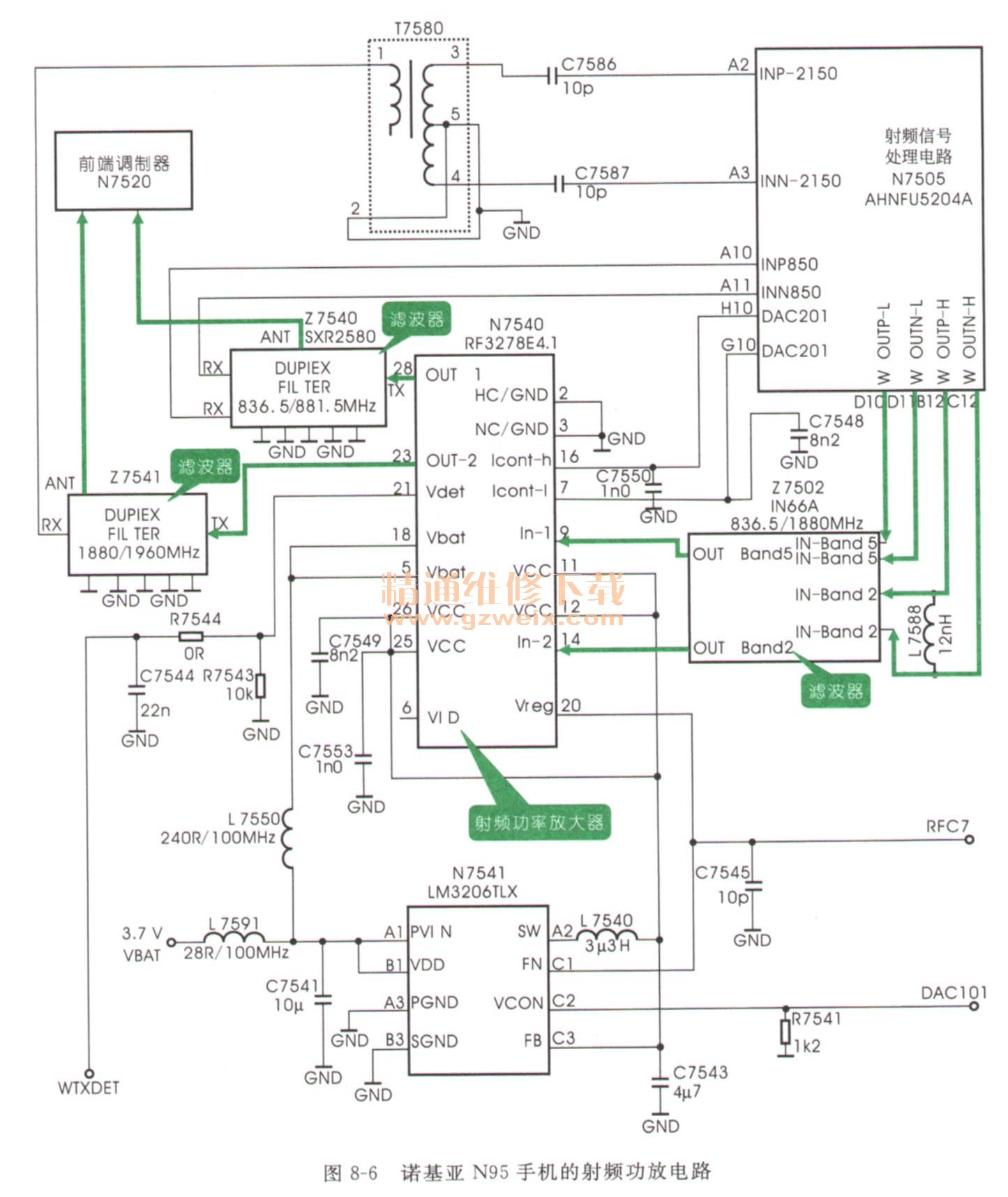

    若手机能接收信号，但无法发送信号，则应对射频功放电路中的元器件进行检测，如图8-6所示为诺基亚N95手机射频功放电路图，其实物与型号的对应关系如图8-7所示。



    故障检修指导
    若诺基亚N95手机出现能入网，能接收信号而无法发送信号时，则应按以下步骤进行检测。
    （1）首先判断故障出在接收支路还是在发射支路，判断时，可首先手动搜索网络，如果搜索时可以搜索到“中国移动”和“中国联通”，则说明接收电路是正常的，故障可能在发射支路上，如图8-8所示。若手机无法搜索到“中国移动”或“中国联通”，则说明故障在接收电路上。

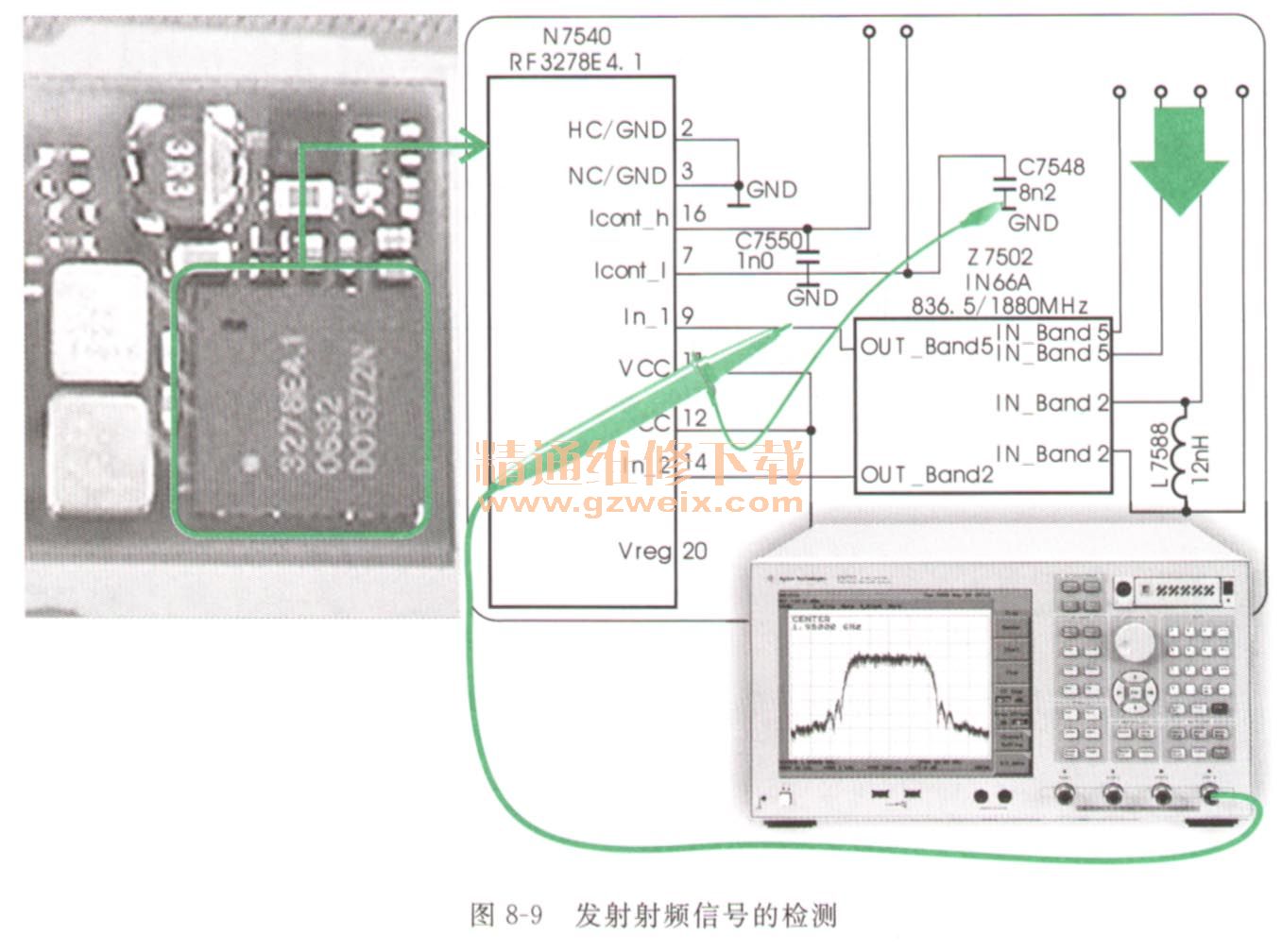

    （2）若确定故障在发射支路上，则应对射频功率放大器N7540、滤波器Z7502、Z7540、Z7541等元器件进行检测，首先检测由滤波器Z7502滤波后的发射射频信号，如图8-9所示。可用频谱分析仪检测滤波器Z7502输出的射频信号，能显示出射频信号的频谱，则表明信号正常。

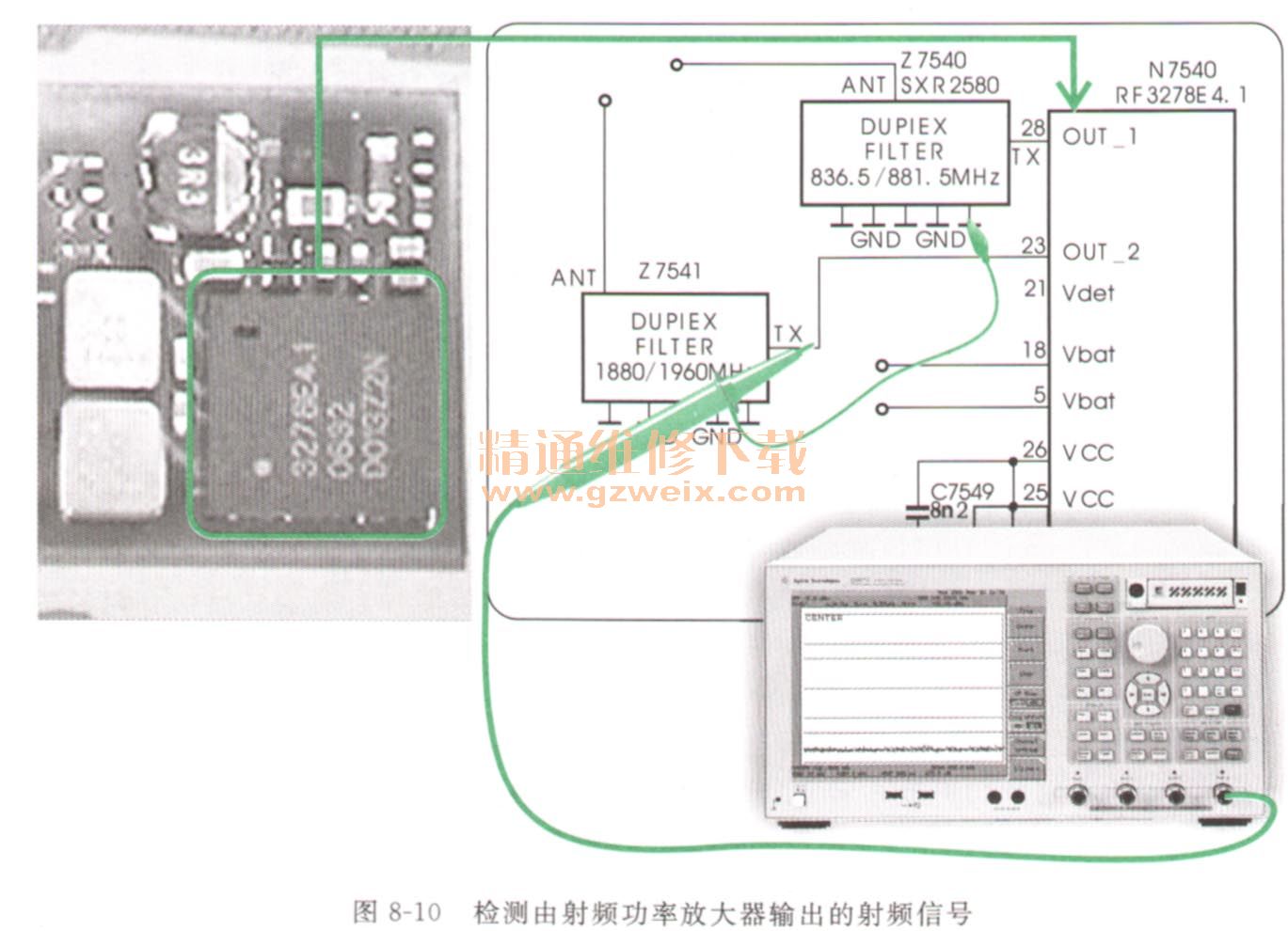

    （3）然后用频谱分析仪检测由射频功率放大器N7540输出的836. 5/881. 5MHz、1880/1960MHz的射频信号是否正常，检测时发现无射频信号输出，如图8-10所示。

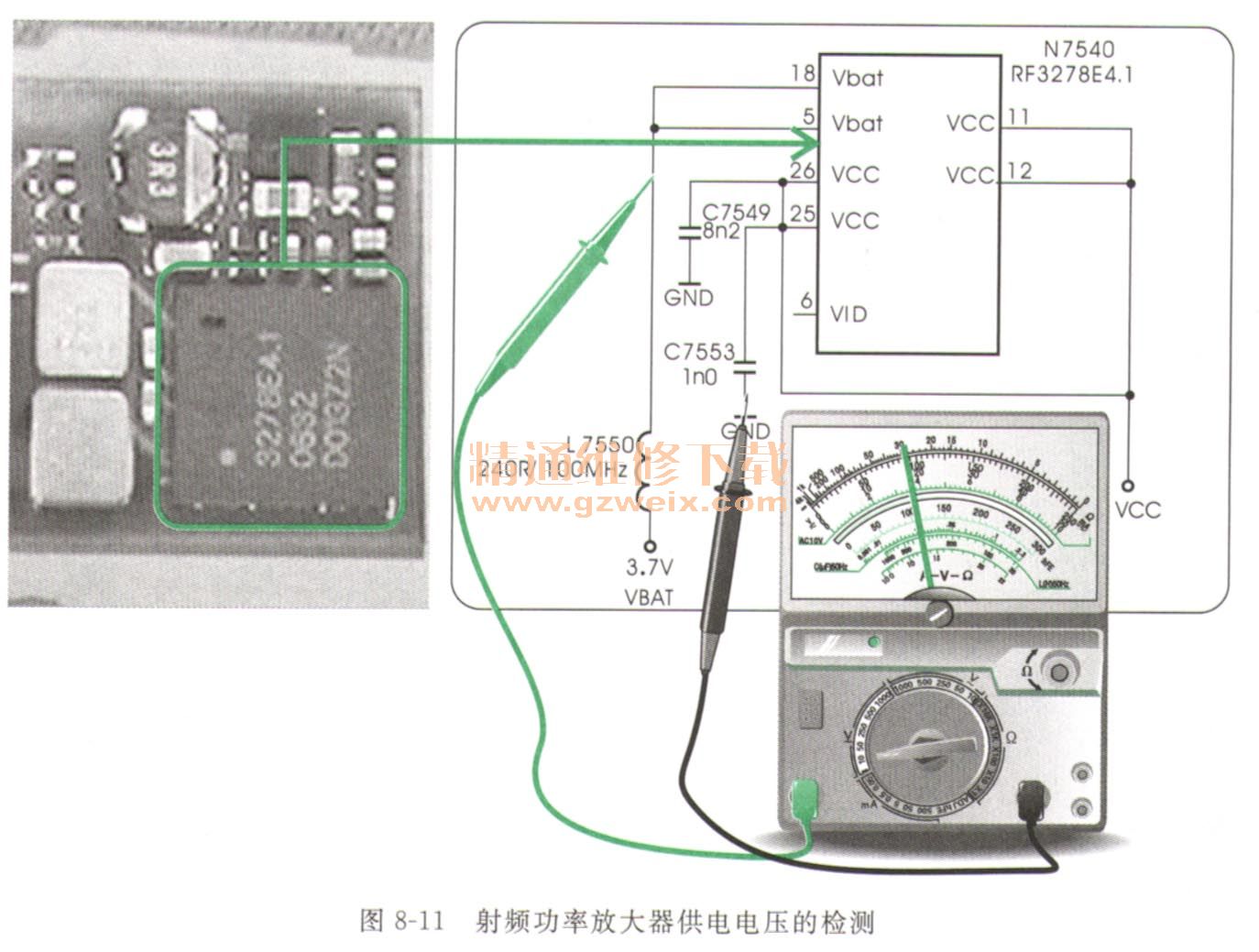

    （4）首先检测射频功率放大器N7540的＋3. 7V供电电压是否正常，检测时，可将万用表调至直流10V挡，用黑表笔接地端，红表笔接⑤脚和18脚时，可以测得＋3. 7 V的供电电压，如图8-11所示。

    （5）怀疑射频功率放大器本身已经损坏，用同型号且性能良好进行代换，代换后故障排除，手机可以入网并可以接打电话。

    8．3．2索尼爱立信（SonyEri csson）手机射频功放电路故障检修过程
    故障现象描述
    索尼爱立信K7000手机，开机后，接收电路部分正常，无发射信号。
    故障分析指导

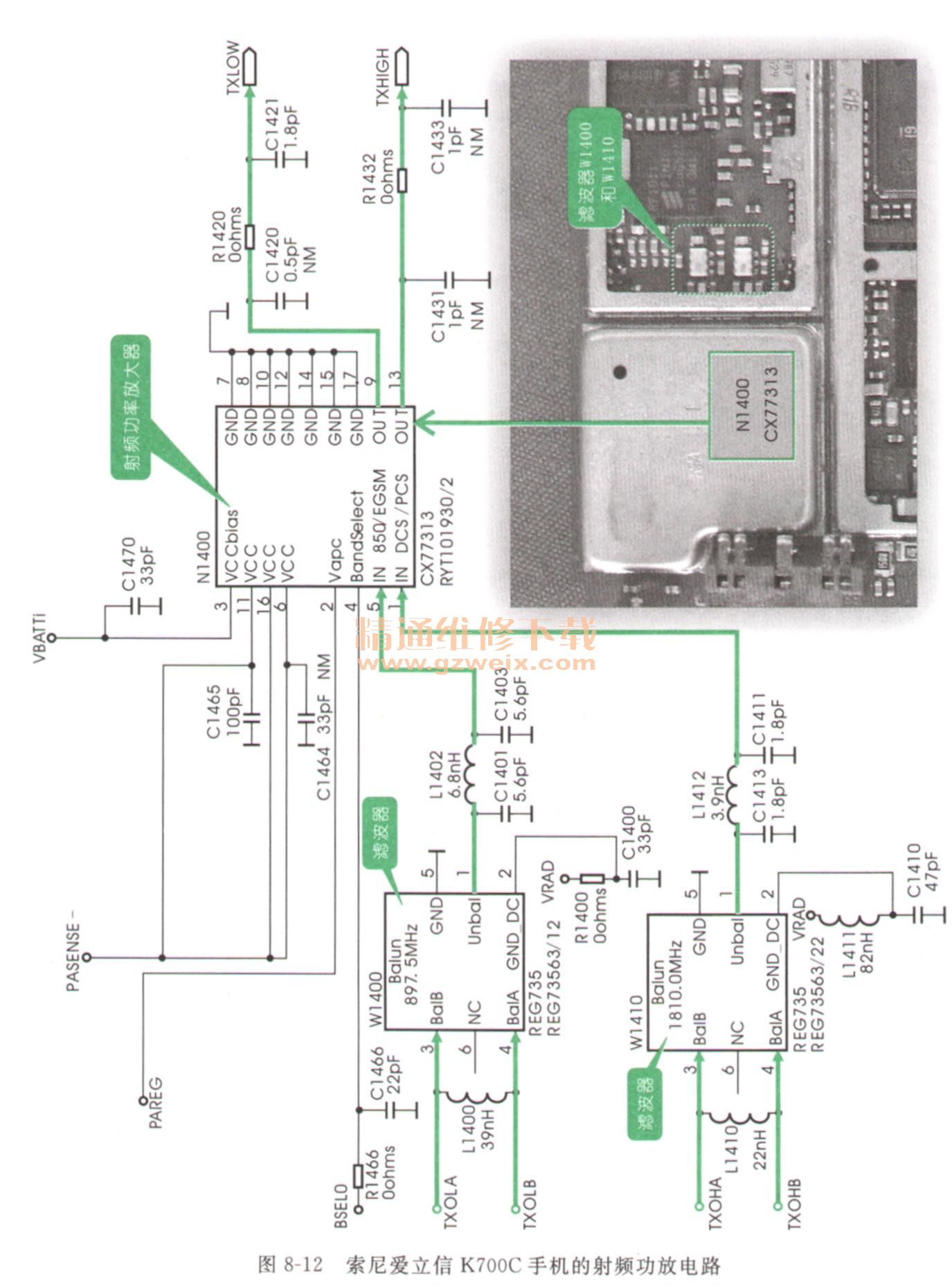

    若手机出现接收电路部分正常，而无发射的故障时，则应首先对射频功率放大部分的电路进行检测，如图8-12所示为索尼爱立信K7000手机的射频功放电路，该机采用的射频功率放大器为N1400 （CX99313），如图8-13所示为射频功放电路的实物与安装位置对应图。



    由射频信号处理电路输出的射频信号（TX）分别经滤波器W1400 （897.5MHz）和滤波器W1410 （1810.0MHz）后，送往射频功率放大器N1400的⑤脚和①脚，经放大后由⑨脚和13脚输出，送往天线接口电路。由电源管理芯片送来的电压为N1400提供工作电压。若N1400本身或供电电压不正常，则可能会造成手机无发射的故障。
    故障检修指导
若索尼爱立信K7000手机出现无法发射信号的故障时，则可对手机中的射频功率放大器等进行检测，其主要检测步骤如下所述。
    （1）用手机拨打“112”电话，使发射机处于工作状态，此时若在手机的听筒中听不到干扰声，则说明手机无发射或发射部分有故障。
    （2）检测由射频信号处理器送来的TX信号经滤波器W1400和W1410后是否正常送入N1400中，检测时可以检测到TX信号的波形，如图8-14所示。

    （3）在输入正常的情况下，检测其输出端的射频信号时，发现无射频信号输出。怀疑其供电不正常，检测时发现供电电压为0V，如图8-15所示。

 （4）检测供电电路的元器件时，  N1400的焊点有脱焊情况，重新焊接后，故障排除。
