五、快速诊断并维修照相类故障
5.1照相类故障诊断流程
若智能手机出现无法照相或摄像、照相异常等故障，应重点检查照相电路中元件。照相电路故障的检修流程如图53所示。
5.2快速诊断并维修照相电路故障
照相电路故障诊断及维修方法如下：
1）检查主照相电路的摄像头与主电路板的接口是否接触不良，若连接不正常，检查接口触点的针脚，并重新安装好照相电路，如图54所示。
2）若主照相电路的摄像头接口连接正常，接着测量照相电路的1.8V、2.8V、3.7V供电电压是否正常（一般直接测量供电线路中的滤波电感和滤波电容端的电压即可）。若供电电压不正常，检查供电线路中的稳压器、滤波电容及电感等是否虚焊或损坏（在稳压器无法判断虚焊的情况下，可以直接加焊），如图55所示。

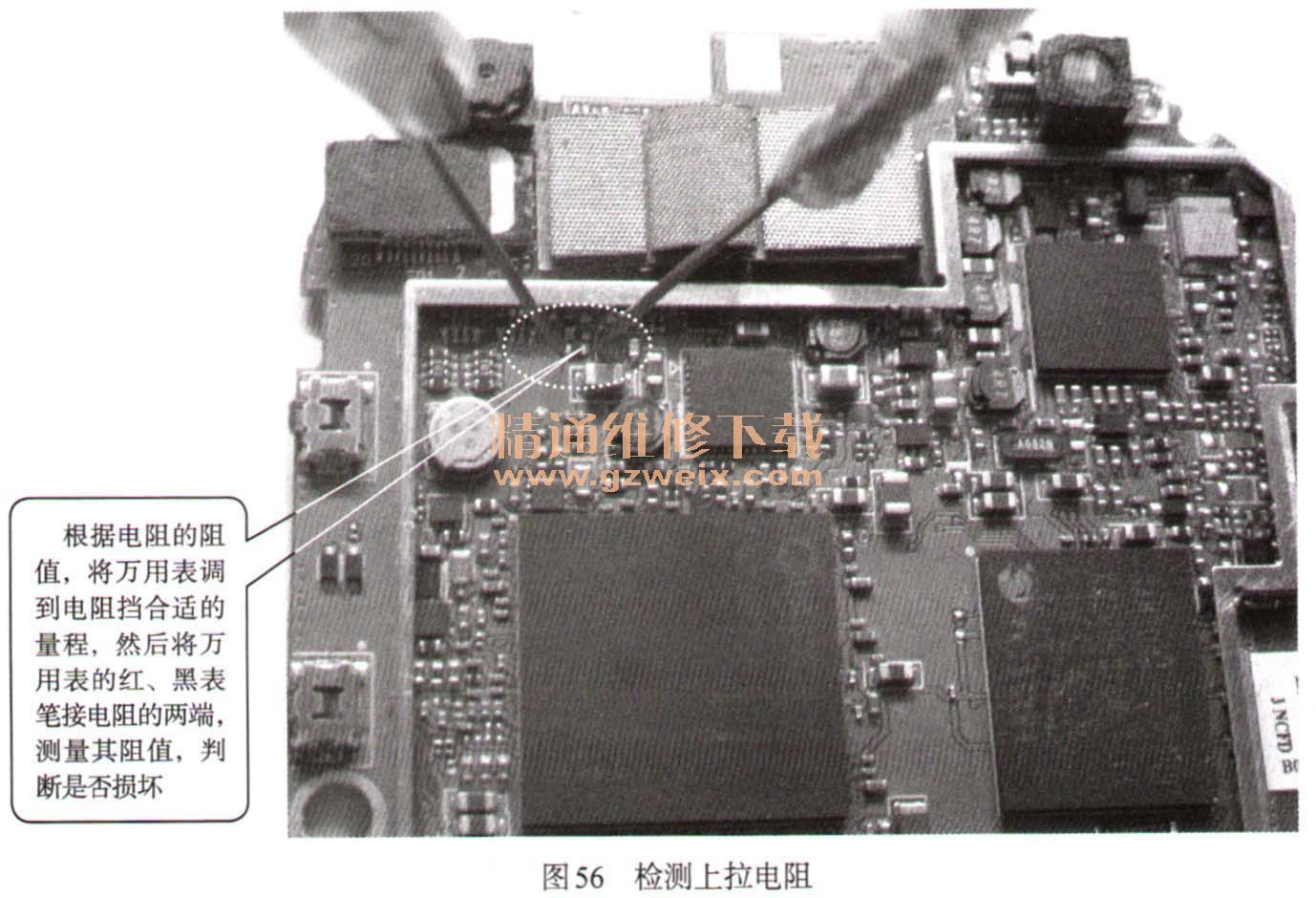

3）若照相电路的供电电压正常，接着检测I2C总线线路中的上拉电阻是否损坏，如果损坏，更换即可，如图56所示。

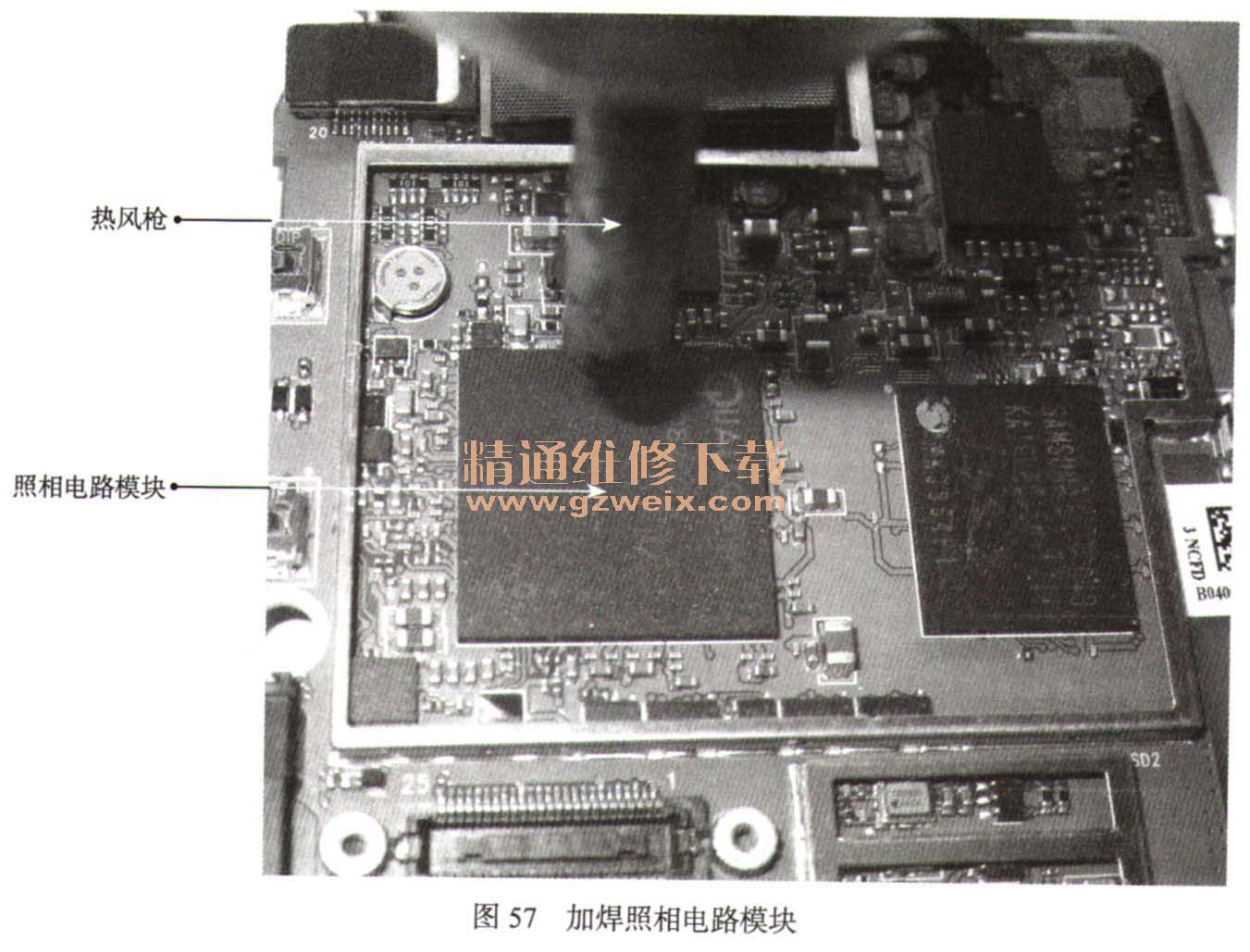

4）若以上检查均正常，则考虑更换照相电路模块，及加焊处理器，如图57所示。
