2.4电压法快速诊断供电电路故障
    用电压测量法检测电源电路的方法如下：
     利用电压测量法可精确测量出电源电路的工作状态。测量时采用强制开机法（即将电源开机按键短接），然后检测处理器、存储器、时钟信号电路、复位信号的供电电压。若测量电压不正常，则说明电源电路存在故障。
    2.5快速诊断并维修手机无法开机故障
在智能手机中，电源电路不正常引起手机出现的故障大致有：加电按开机键大电流不开机、开机白屏、开机灯闪亮后马上熄灭不开机、死机、自动重启、无法充电等，这些都是智能手机常见的故障。这些故障的检修方法如下：
    1）检测电池电压输入电源控制芯片的情况。
    当出现加电按开机键无电流反应时，必须仔细测量电池插座输出端的3.7V供电电压是不是正常，可以测量电池插座正极连接的电感或电容端的电压，并且都可短接试机，如图13所示。

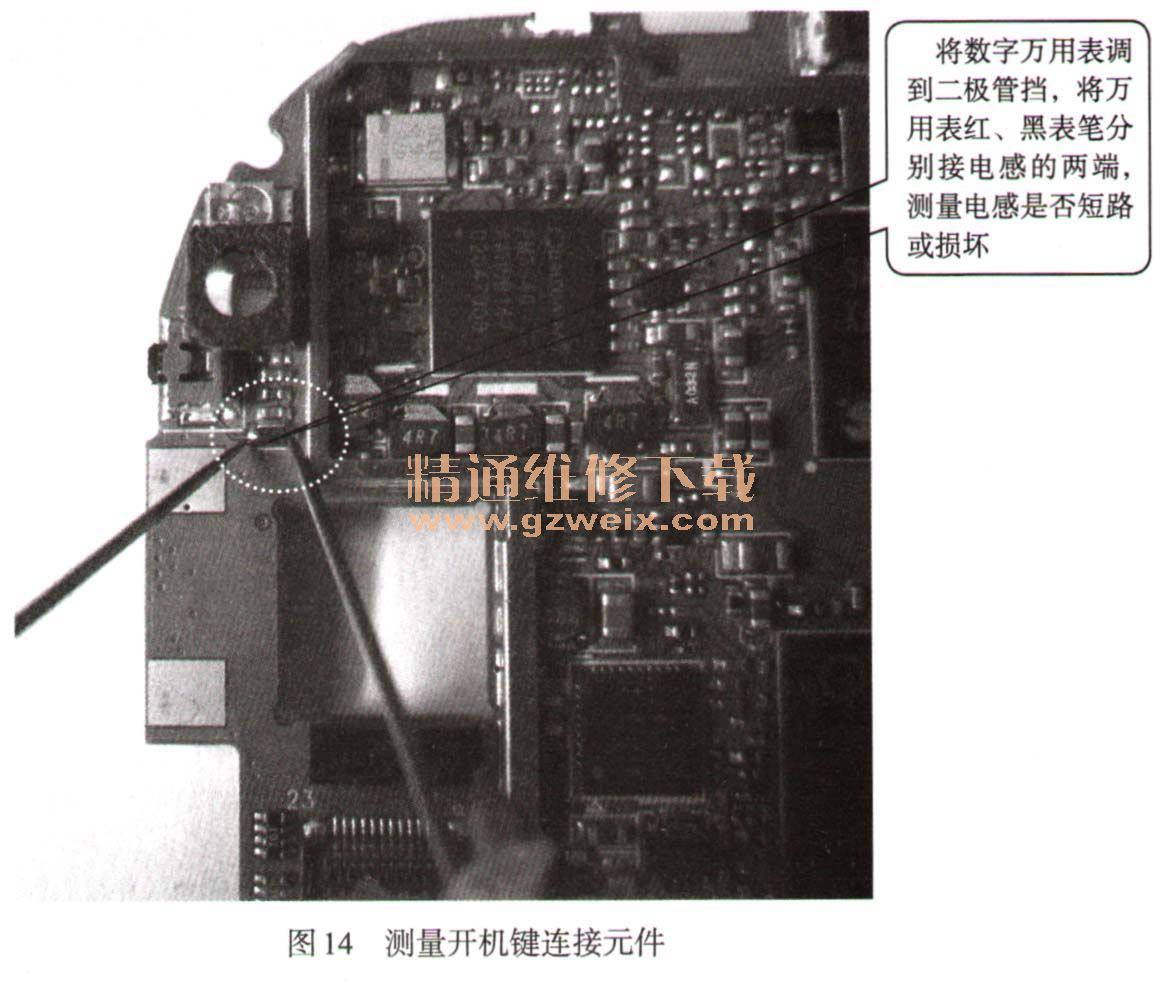

    2）如果电池输入电源控制芯片的电压正常，但开机无电流反应，那可能是电源控制芯片或者开机电路开路引起的故障。接着检查开机电路，检查开机按键是否接触良好，开机键连接的压敏保护电阻和电感等是否损坏，如图14所示。

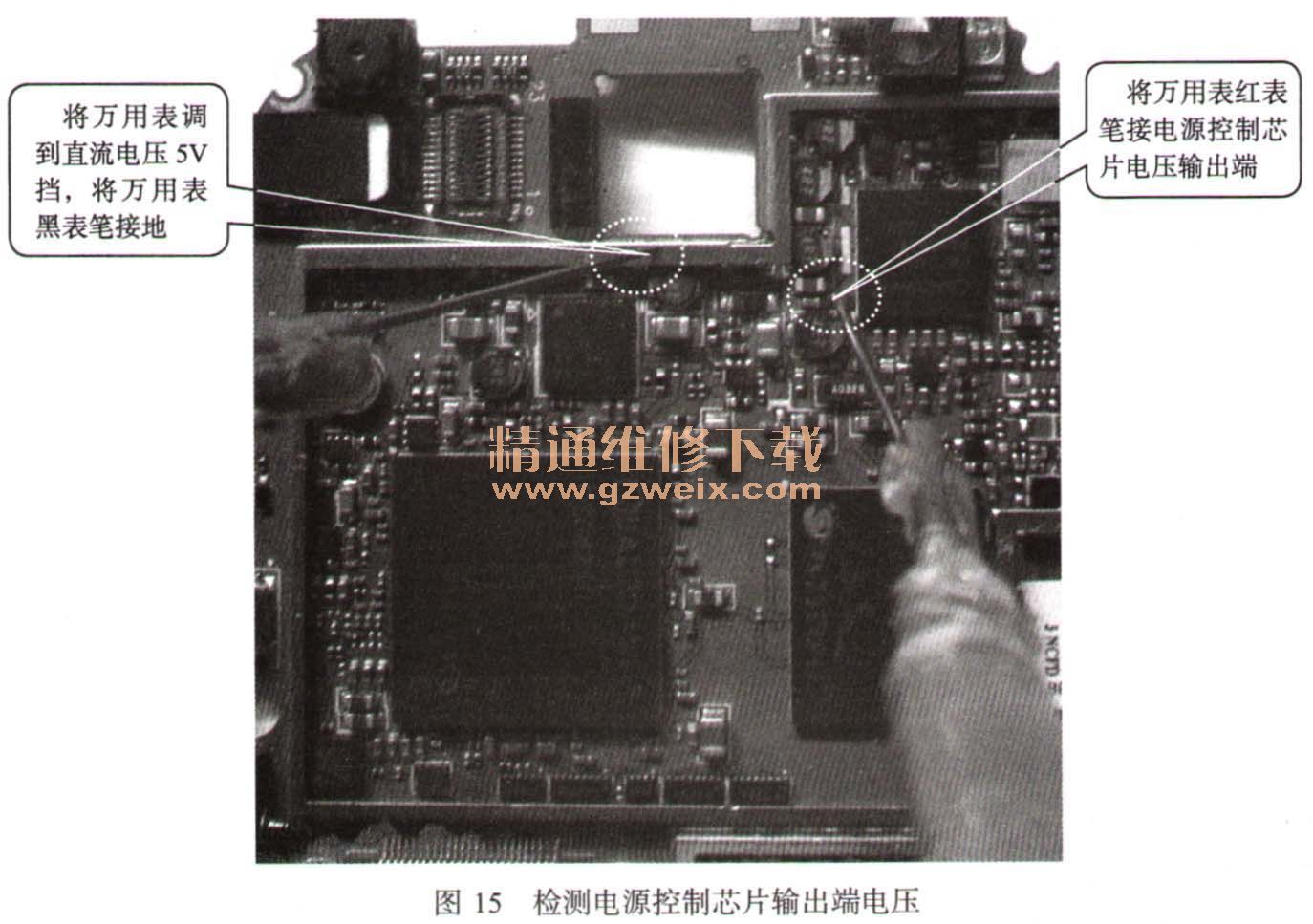

    3）如果电池供电与开机电路都正常，接着检测电源控制芯片输出端电压，这些电压分别为处理器、射频电路、总线及其他接口部分电路供电。如果没有这些供电，必将导致手机不能开机或者出现其他故障，如图15所示。

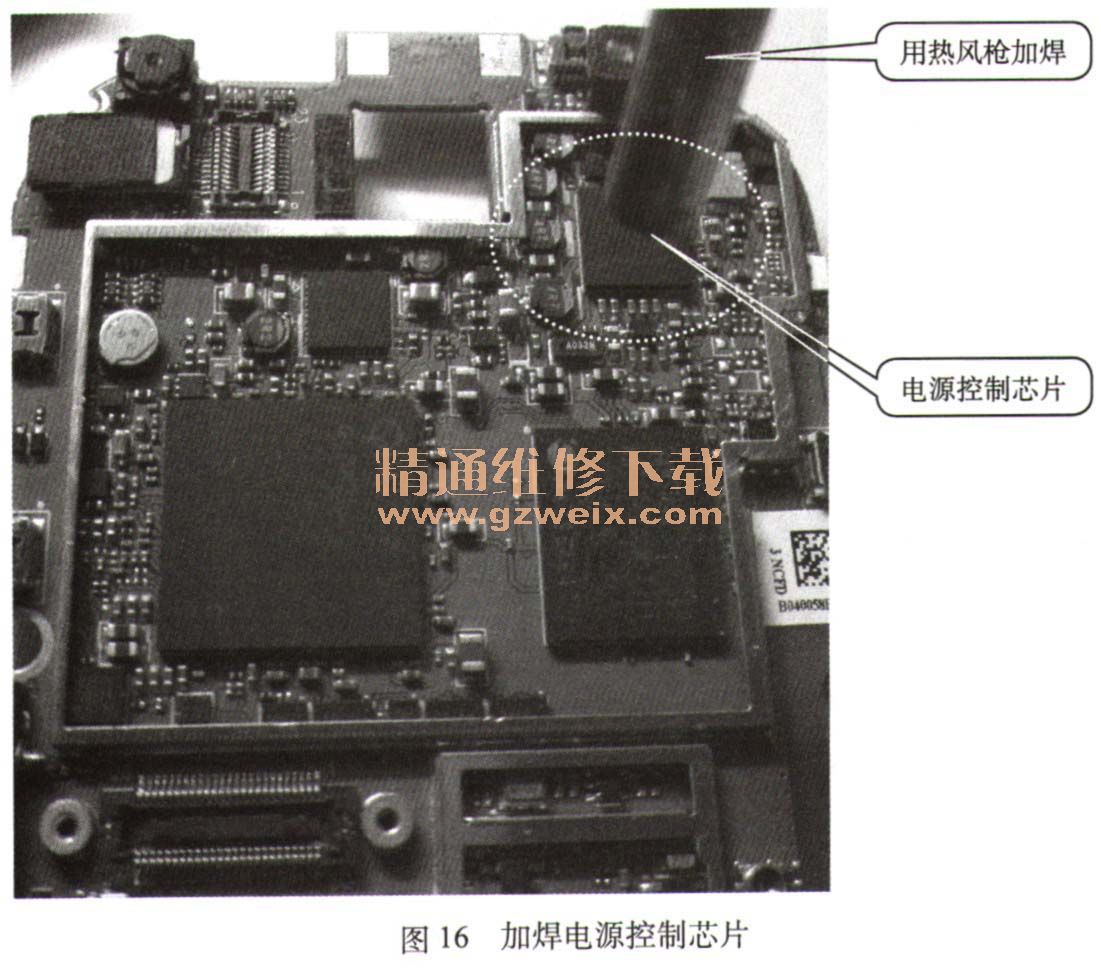

    4）若电源控制芯片输出端的电压不正常，则可能是电源控制芯片有问题，可以采取加焊的方式进行处理。若问题依旧，则需要更换电源控制芯片，如图16所示。

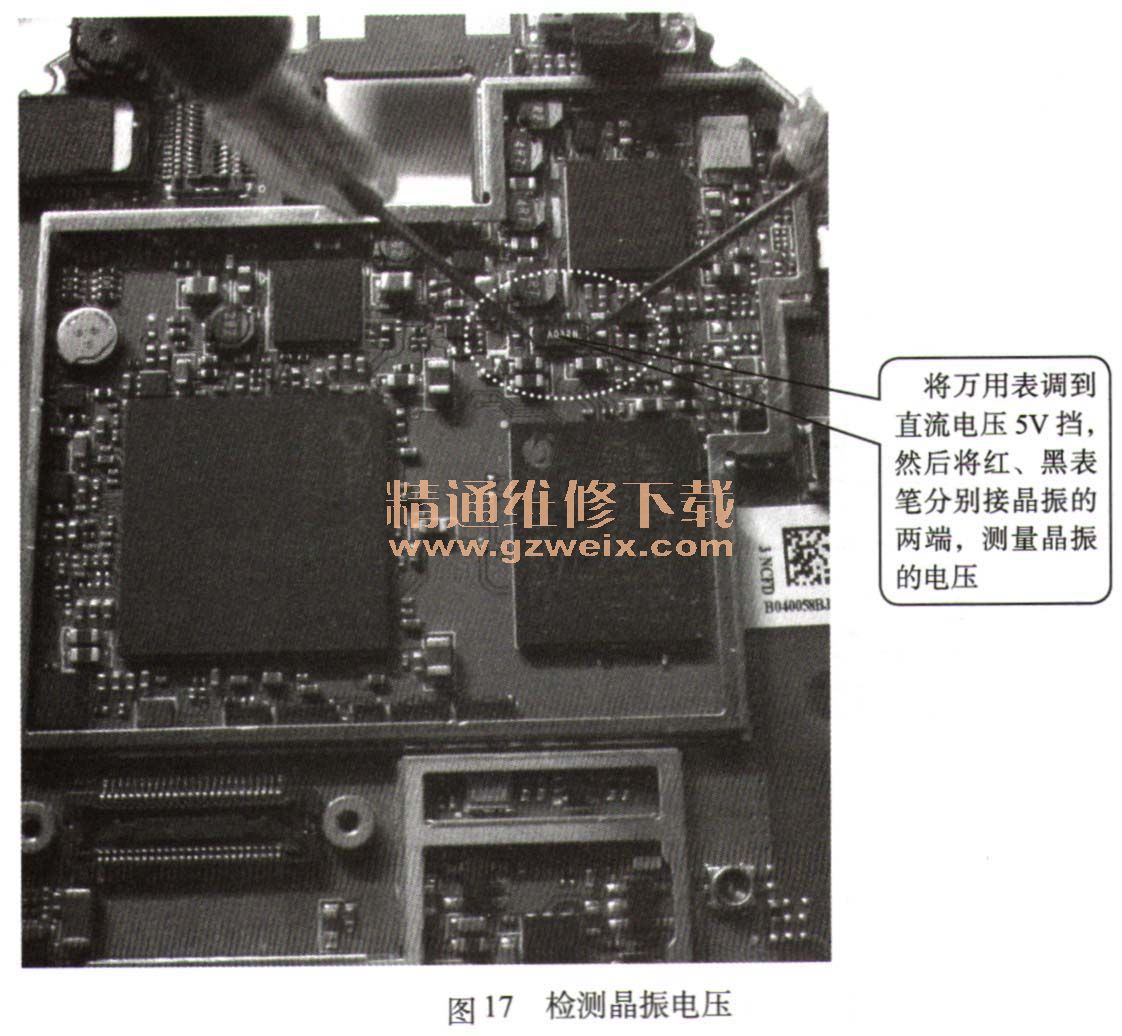

    5）如果电源控制芯片输出的电压都正常的话，必须检查两个时钟和复位产生电路。重点检查时钟电路中的32.768kHz晶振和复位芯片，如图17所示。

    2.6快速诊断并维修电池充电电路故障
    智能手机电池充电电路常见的故障如下：
    1）连接充电器后，手机无任何反应。
    2）刚接上充电器时，手机可以充电，但充一会儿又没有任何反应。把充电器拿下重插上后又可以充电，但过一会儿又出现同样的情况。
    3）接上充电器后，手机显示充电，可是拔下充电器后，手机还是一样显示正在充电，要过一会儿才会消失。
    4）手机只要一装上电池就显示“正在充电”。
    5）用原装电池不能充电，而用非原装电池充电却可以正常充电。
    6）刚接充电器后手机显示“正在充电”，但过了一会儿就显示“未能充电”。
    7）接上充电器手机就显示“未能充电”。
    8）电池显示总是满格，充电则显示“未能充电”，伴随有使用电池无法开机，用稳压电源却可以开机的故障，但不是那种短路电池对地的入为情况。
    各种手机的充电电路虽然不相同，但工作原理却基本一致。充电电路一般由3部分电路组成：一是充电检测电路，用来检测充电器是否插入手机充电座；二是充电控制电路，用来控制外接电源向手机电池进行充电；三是电池电量检测电路，用以检测充电电量的多少，当电池充满电时，向逻辑电路提供“充电已好”的信号，于是，逻辑电路控制断开充电电路，停止充电。
    一般来说，当充电检测电路出现问题时，会出现开机就显示充电符号、不充电等故障；当充电控制电路出现问题时，一般会出现不充电故障；当电池电量检测电路出现故障时，一般会出现充电时始终充电或显示充电符号但不能充电的故障。
    电池充电电路维修方法如下：

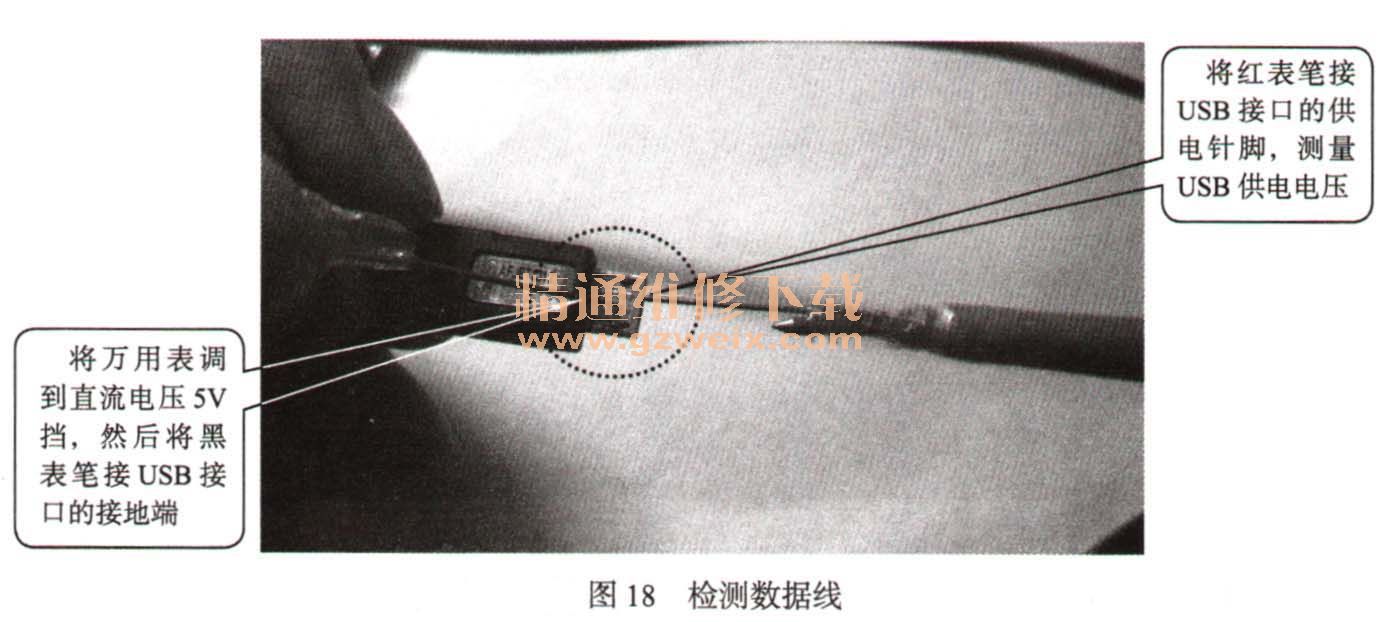

    1）检查智能手机的USB数据线或充电器是否正常，如果不正常，更换充电器或USB数据线，如图18所示。

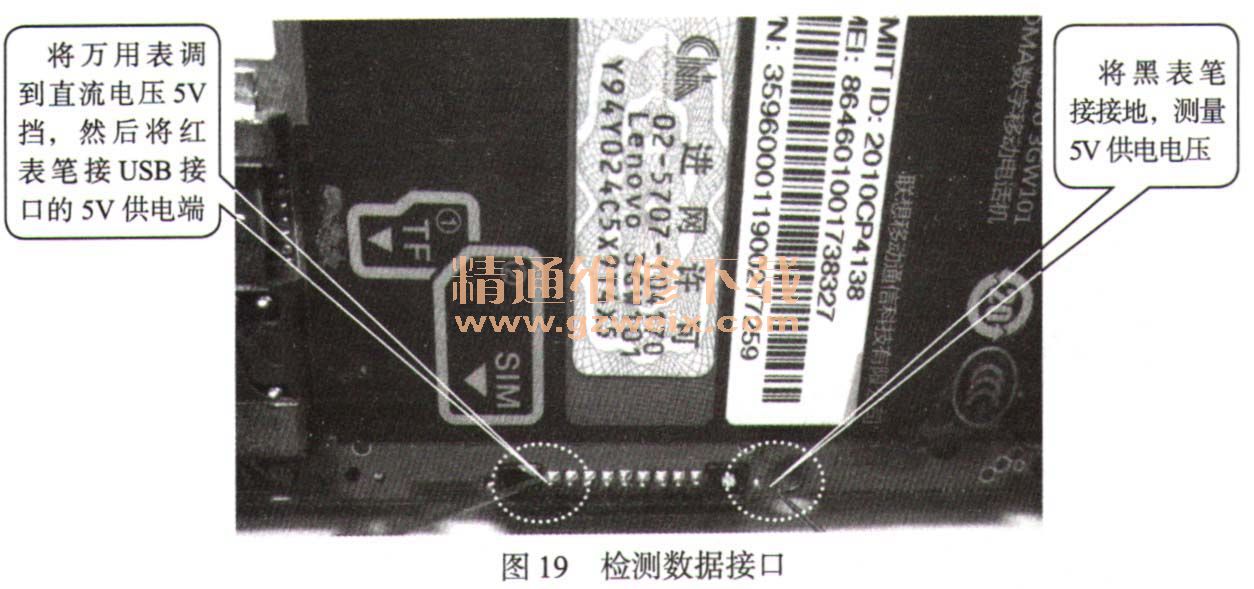

    2）如果数据线检测后没有问题，接着检查电路板的USB接口或充电接口供电引脚电压是否为5V，如果不是，则加焊或更换损坏的电池接口，如图19所示。

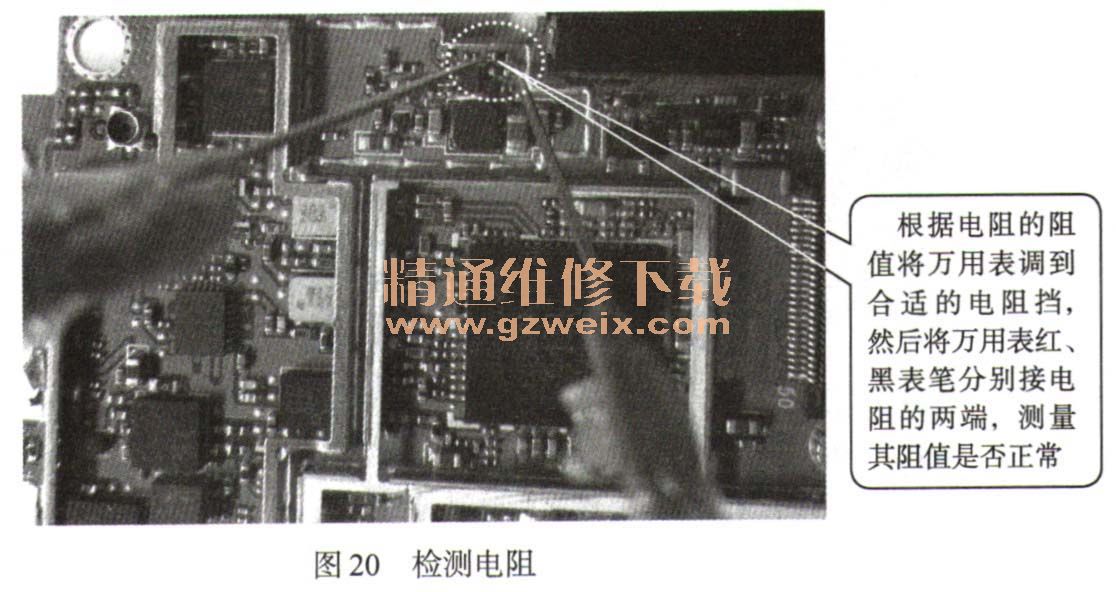

    3）如果电池接口电压正常，接下来检查充电接口连接的保险电阻、滤波电容和电感等是否正常，如果不正常，则更换损坏的元器件，如图20所示。

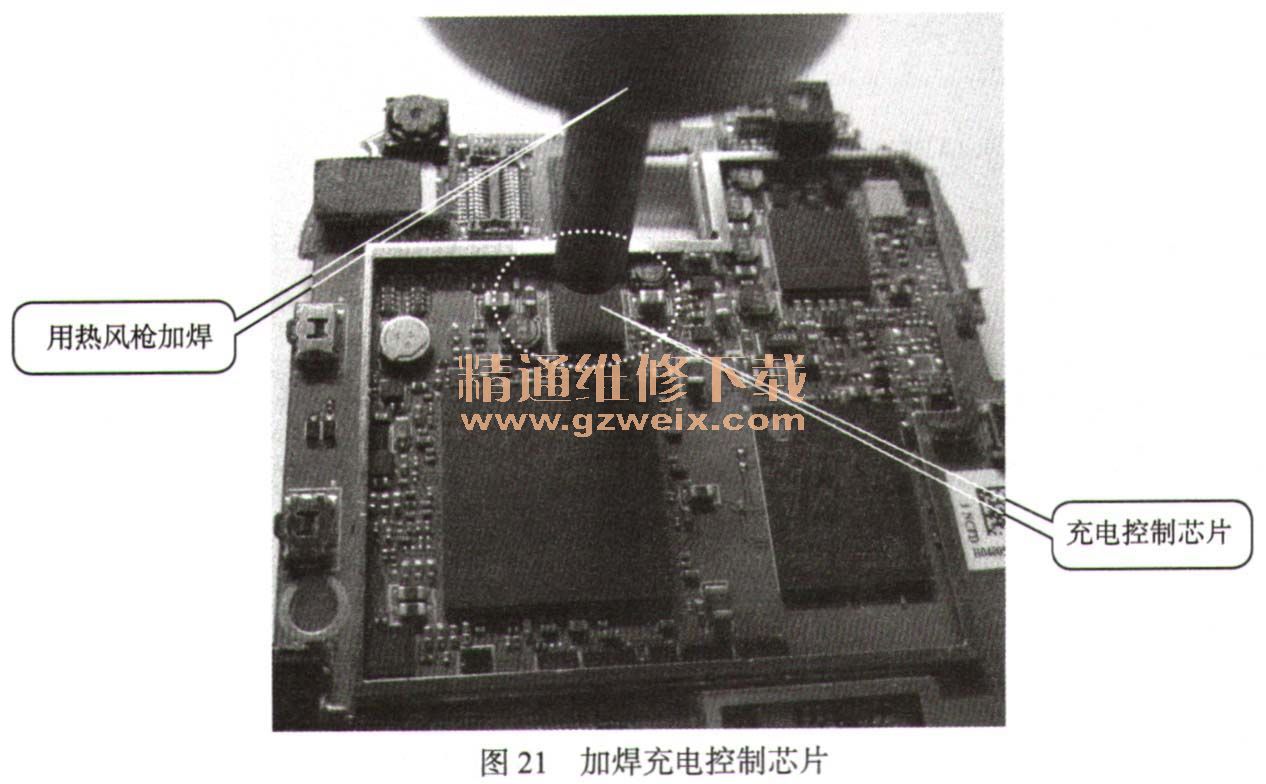

    4）如果以上均检测正常，则检查充电控制芯片的输出电压是否正常，如果不正常，加焊或更换充电控制芯片，如图21所示。

    5）如果充电控制芯片的输出电压正常，则检查充电控制芯片周边元件是否正常，如果不正常，加焊或更换损坏的元件，如图22所示。

    6）如果正常，则可能是电源控制芯片有问题，检测电源控制芯片。
