二、快速诊断并维修供电类故障
    2.1 供电类故障分析
    智能手机的供电电路若出现故障，将会引起智能手机无法开机、自动关机、自动重启、不充电、充电异常、死机等故障，如图9所示。

    1）若智能手机出现无法开机故障，应重点检查电池接口、32.768kHz时钟电路、复位电路、开关按键、电源电路中的电源控制芯片及滤波电容、电感等元件。
    2）若智能手机自动重启，应重点检测电池和电池插座的连接、电源电路中的元件。
    3）若智能手机无法充电或充电异常，应重点检查充电接口、充电控制芯片、电源控制芯片、充电电流电压检测元件等部位。
    2.2供电类故障诊断流程

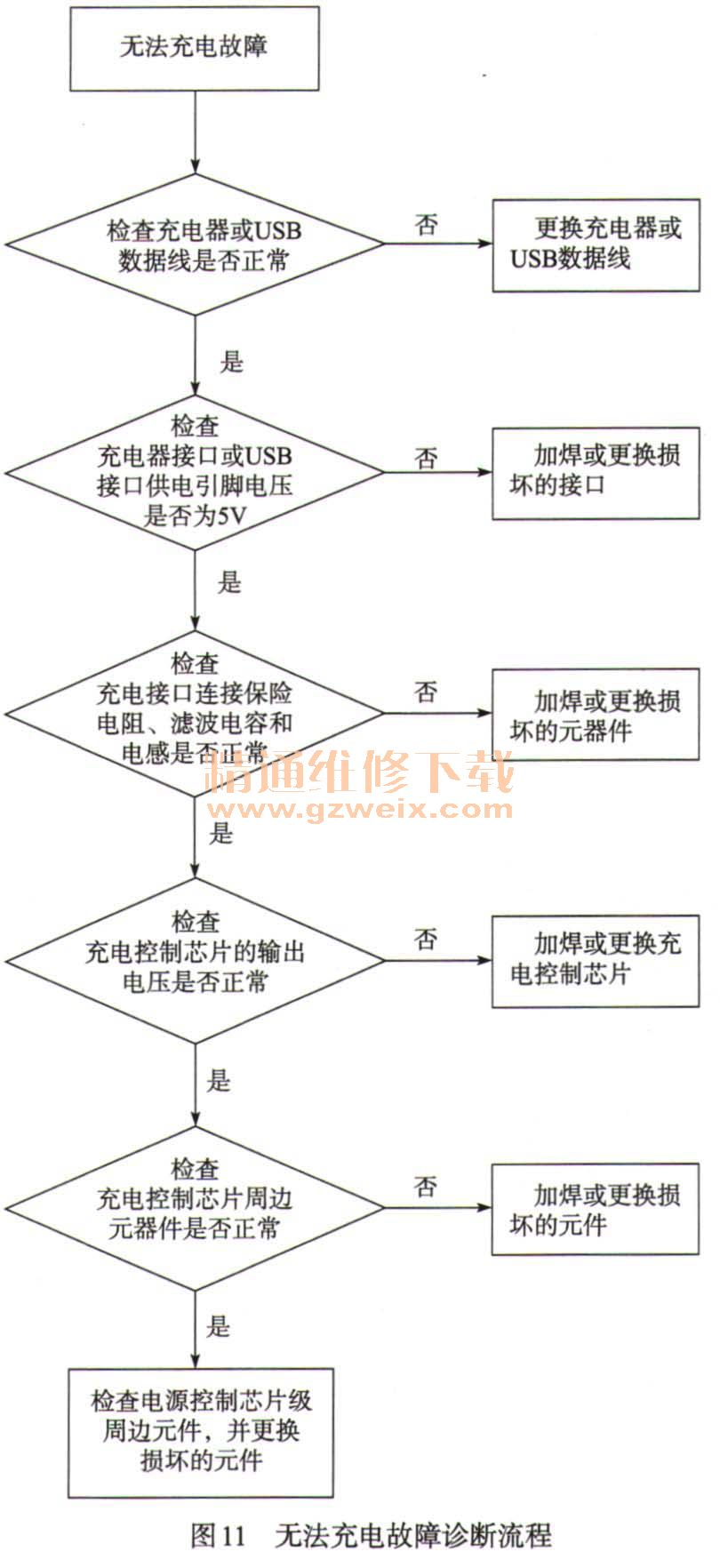

    从电类故障分为无法开机和无法充电两种情况，诊断流程如图10、图11所示。



    2.3电流法快速诊断并维修供电电路故障
    当智能手机电源电路出现故障时，首先应观察故障现象，缩小故障范围，找到故障点，并分析故障形成的原因，然后对判断出的故障点进行维修。
    检修电源电路一般采用电流测量法和电压测量法，下面重点介绍用电流测量法检测电源电路故障。
    手机正常工作时，整机电源供电电流是随着各部分电路的工作时间而变化的。一般情况下，按下开机键，工作电流大致如下：
    1）处理器开始工作后，电流为50mA左右。
    2）程序软件开始工作，电流为60~100mA。
    3）搜索网络，电流为200mA左右。
    4）进入待机状态（显示屏背光灯熄灭），电流为10mA左右。
    在智能手机出现故障后，根据有无电流变化和变化大小，可判断出故障的大致部位。电流检测法检测电源电路的方法如下：
    1）手机出现大电流不开机的情况。大电流不开机分为以下两种情况。
第一种情况是加上电源就出现大电流漏电。引起此故障的原因一般是手机上直接与电池正极相连的元件损坏、漏电，如电源控制芯片、功放、电源稳压器、场效应管、滤波电容等，其中功放短路较常见。
另一种情况是按开机键出现大电流反应。引起此故障的原因一般在电源的负载支路上，而损坏的元件也较多样化，大的元件如处理器、射频信号处理器、音频信号处理器、存储器等，小的元件如升压稳压器、滤波电容、电阻等，如图12所示。

    2）按开机键电流表指针不动，手机不能开机。这种情况大多出现在开机回路不正常的状态下，可能是开机键、电池供电、电源电路及相关元器件出现故障。
    3）按开机键电流有指示，但不摆动，说明电源控制芯片、处理器等电路已经工作，可能是软件程序有故障。
    4）按开机键电流达不到预期值，可能是发射通路出现故障。
    5）按开机键能开机，但松手后即关机。故障多出在开机维持信号电路。由于开机维持信号由处理器发出，因此松手关机故障涉及的情况较多，应重点检查处理器、存储器、时钟电路、电源电路、软件等。
