3.4快速诊断并维修时钟电路故障
时钟电路出现故障时,通常会造成智能手机无法开机、工作不稳定、死机等故障。造成时钟电路故障的主要原因如卞:
1)晶振虚焊。
2)晶振损坏。
3)谐振电容虚焊。
4)谐振电容损坏。
5)时钟芯片旁边的限流电阻损坏。
6)时钟电路中的振荡器损坏。
在实际的电路维修过程中,我们发现时钟电路中的晶振和谐振电容容易出现虚焊或损坏,特别是晶振,在受到较大的振动后,很容易损坏。因此在检查时应重点检查晶振和谐振电容。
时钟电路故障的维修方法如下:
1)观察晶振的焊点有无虚焊,如果有虚焊,将晶振重新焊好。如图30所示为引脚虚焊的情况。

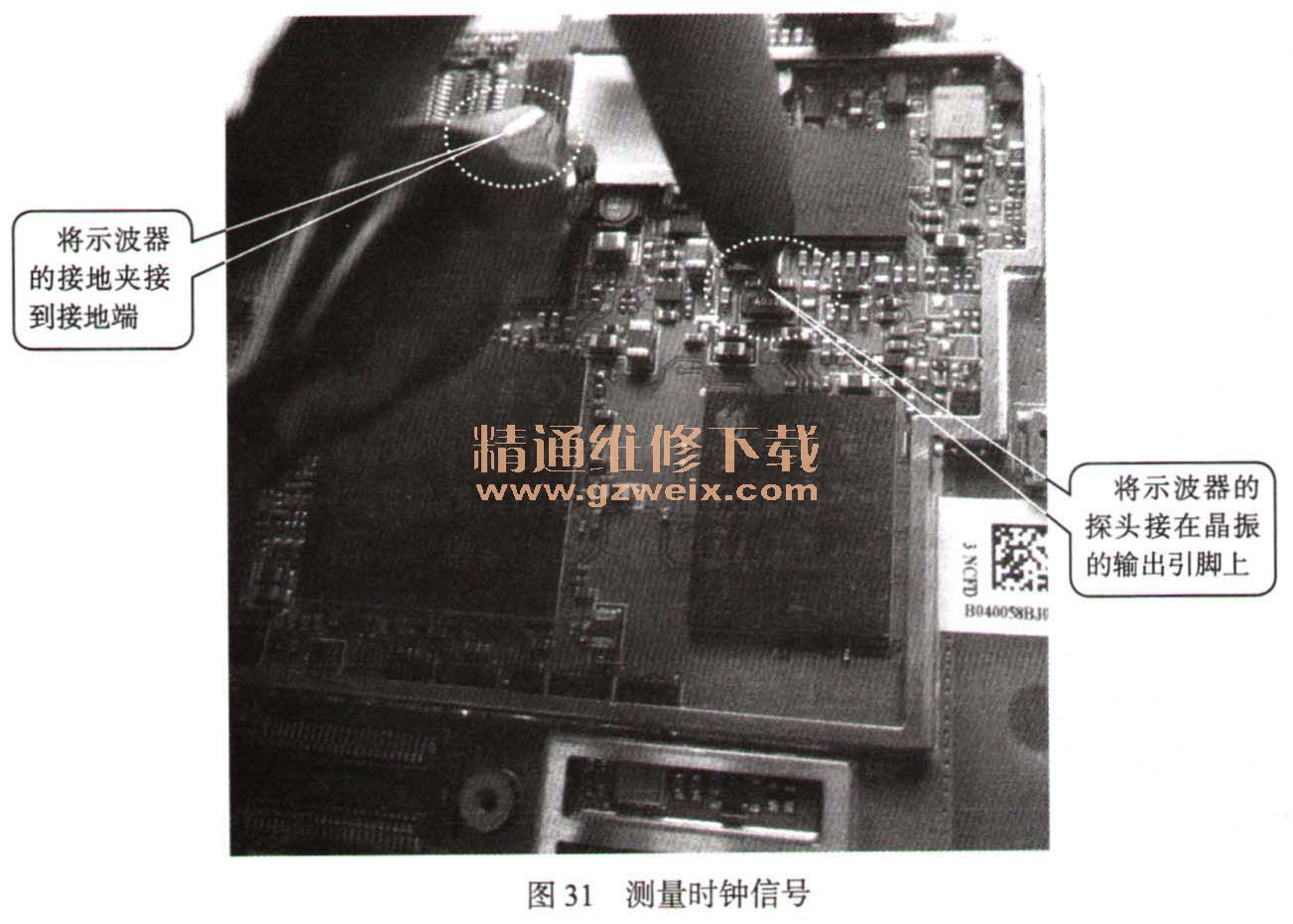

2)如果晶振焊接正常,接着测量电源控制芯片时钟信号引脚的波形,如图31所示。
3)果时钟信号不正常,则用万用表测量晶振两只引脚间的阻值,如图32所示。
4)如果测量的阻值为无穷大,则晶振正常,否则说明晶振有问题,更换即可。如果晶振正常,接着测量谐振电容,如图33所示。
5)如果晶振、谐振电容均正常,则可能是电源控制芯片中的振荡器损坏,更换电源控制芯片即可。
3.5快速诊断复位电路故障
复位电路主要为处理器电路中的微处理器电路提供复位信号,复位信号是微处理器电路开始工作的必备条件之一,如果复位信号不正常,就会导致无法开机的故障。
复位信号不正常,若是有独立的复位芯片的复位电路,则可以主要检测复位芯片、充电电容、电阻、供电电压等几个方面;若是由电源供电芯片提供的复位信号,则主要检测电源供电芯片。复位电路的诊断方法如下:

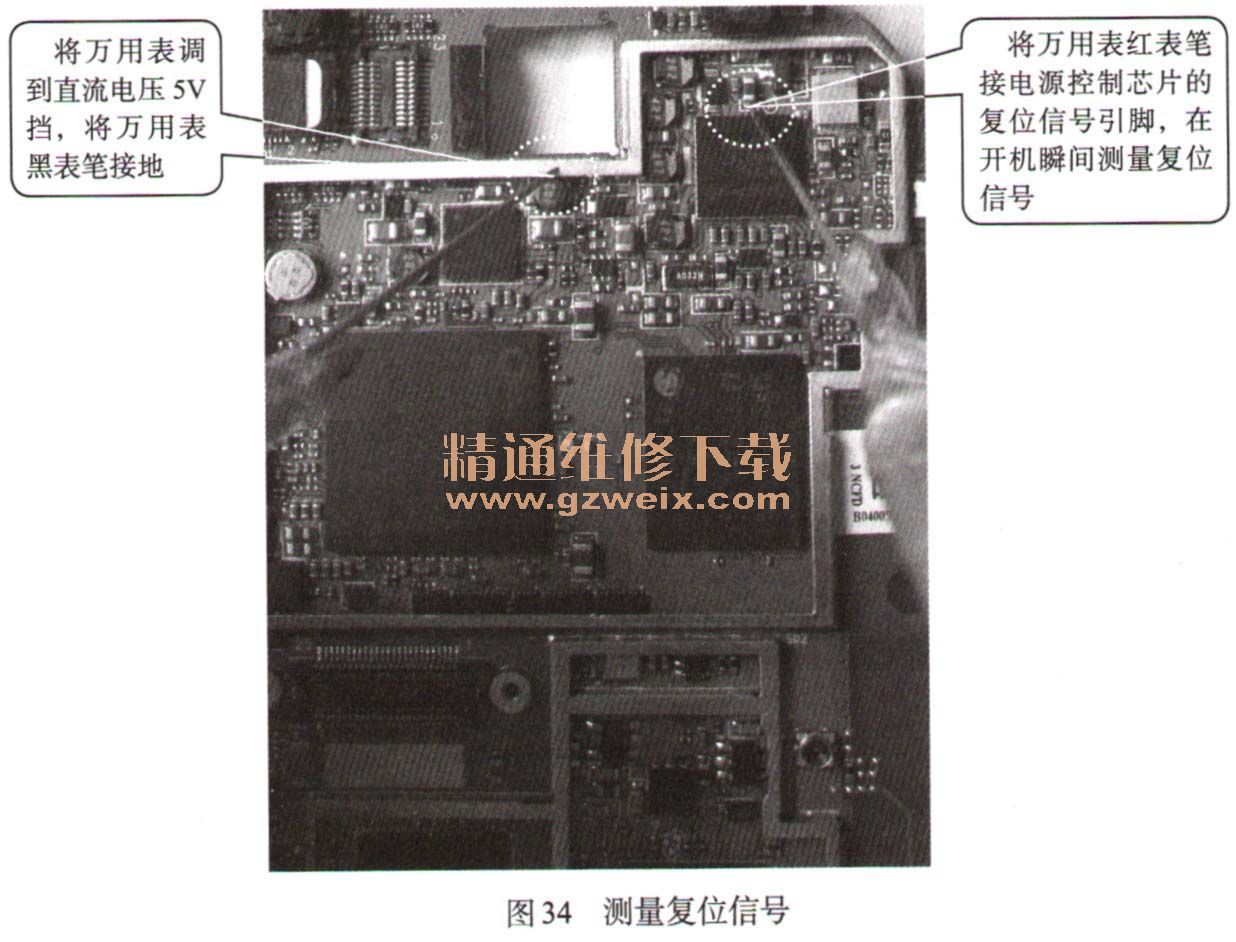

在按下开机键瞬间,用万用表检测处理器的复位端的检测点,正常情况下,在开机瞬间应能检测到由低到高电平的跳变。若无复位信号,则重点检测复位电路,如图34所示。
