1.3 快谏诊断并维修智能手机无信号故障
     智能手机无信号及信号弱故障诊断及维修方法如下：
    1）将手机设置在手动搜网状态，因为无信号故障可能由接收电路不良或发射电路不良引起。如果能手动搜到网络，说明接收电路正常，无信号故障应为发射电路不良导致；如果不能手动搜到网络，说明是接收电路引起的无信号故障。

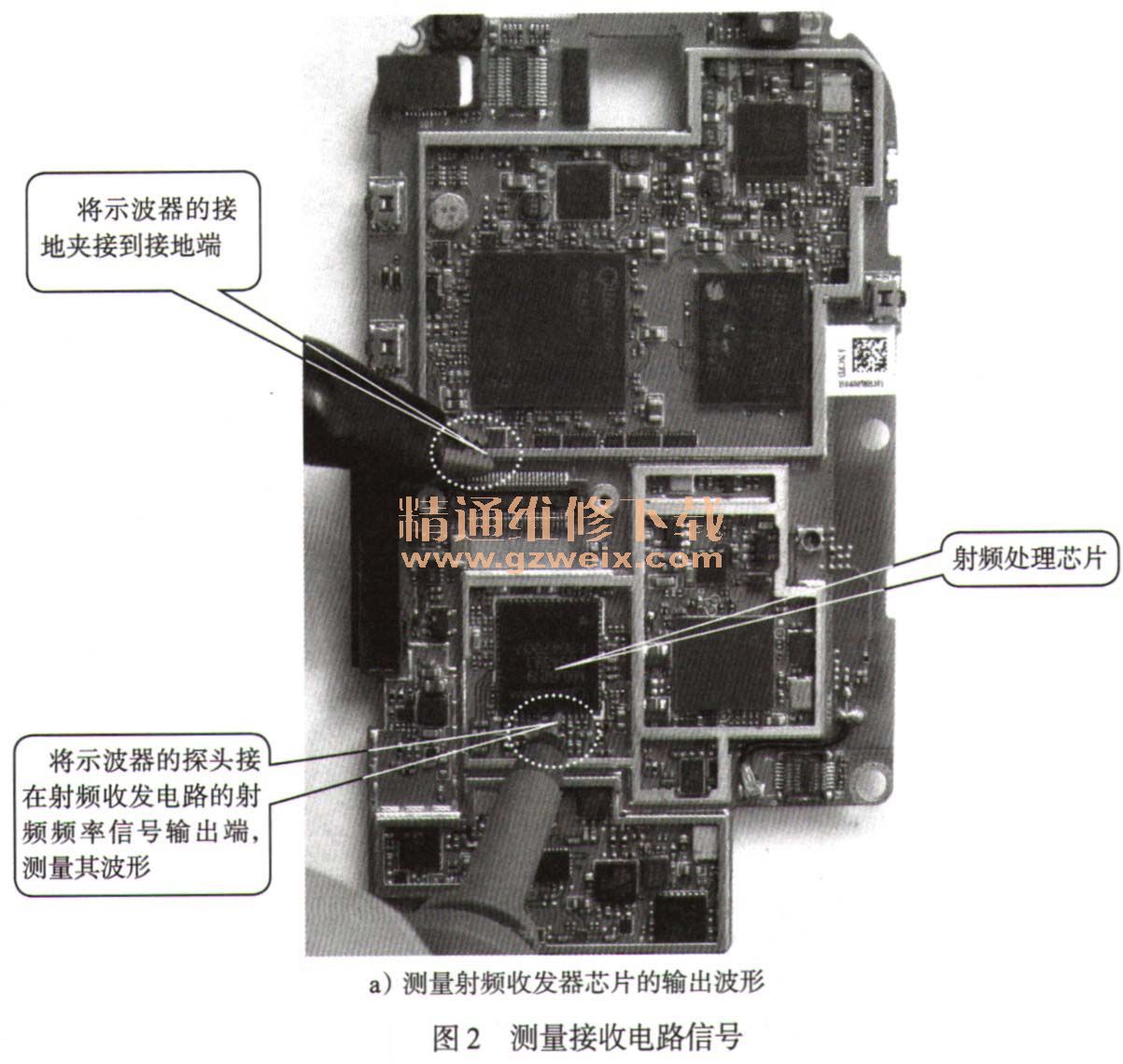

    2）如果是接收电路引起的无信号，应先用示波器测量射频收发电路芯片输出的射频频率信号的波形，如图2所示。如果有信号波形，说明故障出在射频信号处理芯片，应检查此芯片的供电电压是否正常，若正常，则加焊或更换该芯片，或重新刷写软件。


    3）如果不能测量到射频收发电路芯片输出的射频频率信号的波形，那应该是接收射频电路不良，此时可在天线开关输出的滤波器的输入端接上假天线，如果有信号，说明故障问题出在天线开关或耦合元件上，检查并更换损坏的元件，如图3所示。

    4）如果接上假天线还是无信号，说明问题在射频信号处理芯片级外围元件。此时先加焊射频信号处理芯片，然后再检查外围元件好坏，如图4所示。

    1.4 快速诊断并维修智能手机发射关机故障
    智能手机发射关机故障诊断及维修方法如下：

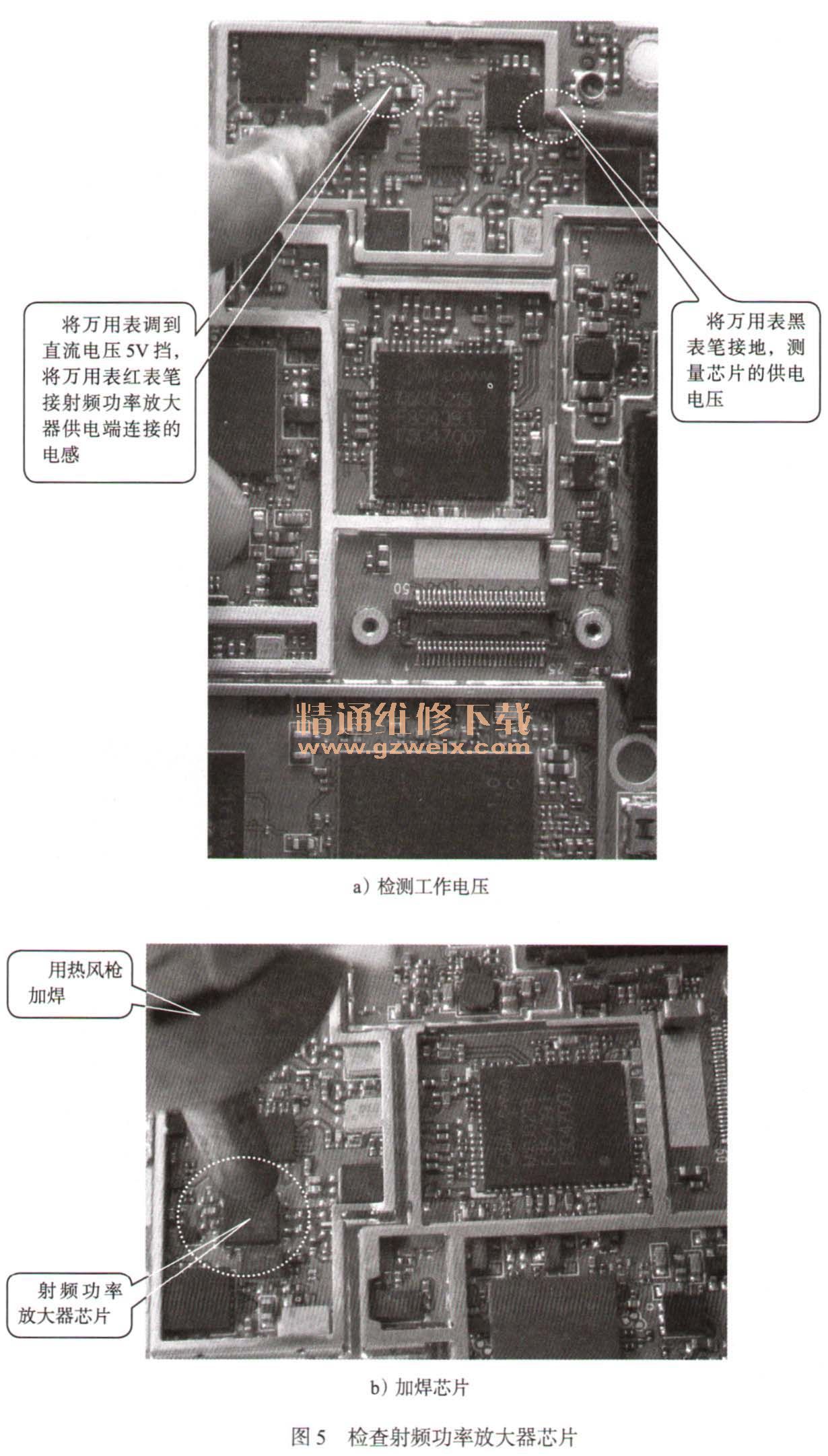

    1）从射频功率放大器开始检查，可以先检测射频功率放大器芯片的工作电压是否正常。若正常，再进行加焊射频功率放大器芯片处理，如图5所示。

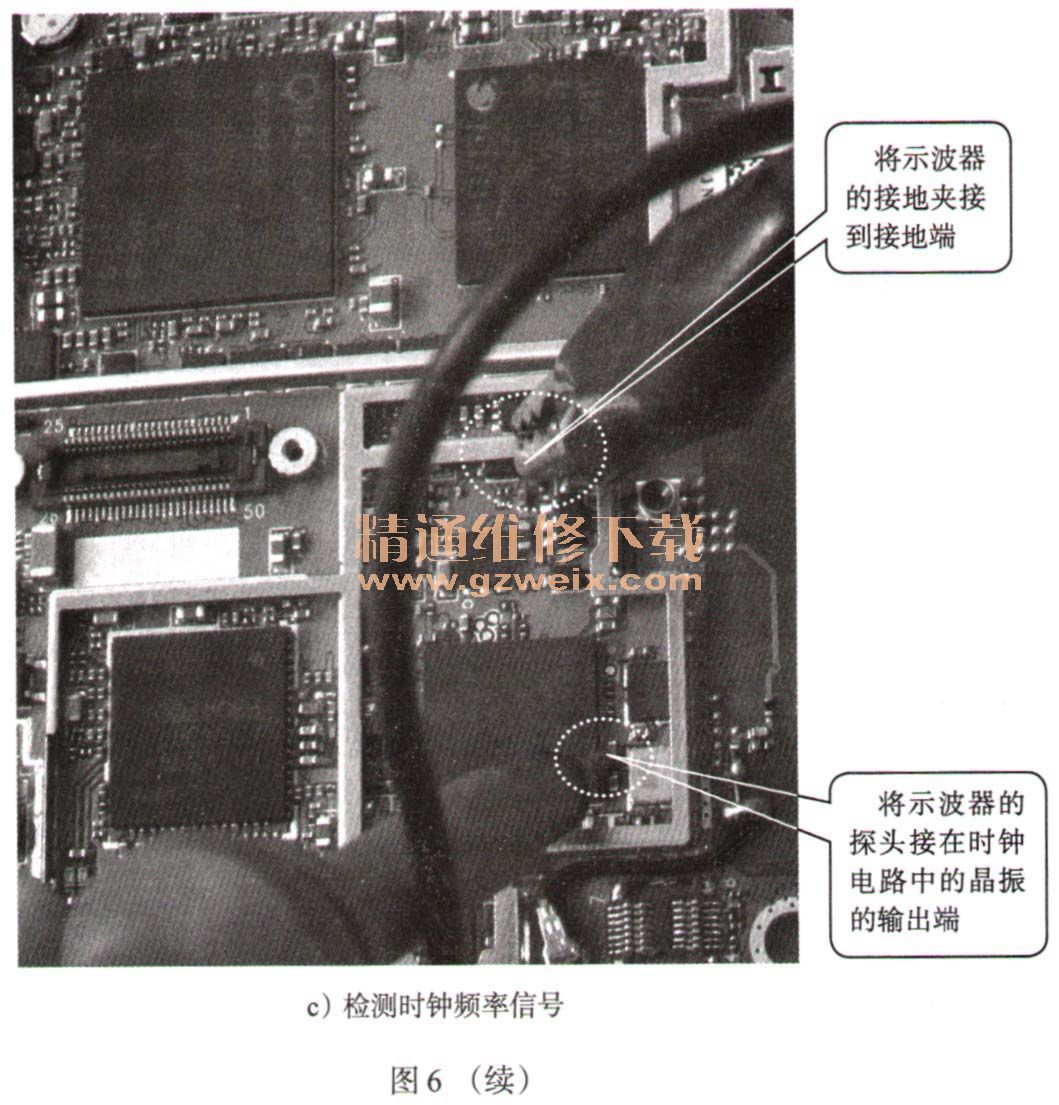

    2）如果故障依旧，可以检测射频信号处理芯片输出的频率信号是否正常。若不正常，则可能是射频信号处理芯片及外围元件有问题。重点检查射频信号处理芯片的工作电压是否正常，以及时钟频率信号是否正常，如图6所示。


    3）如果射频信号处理芯片的工作电压及时钟信号不正常，则重点检查射频电源管理芯片及外围元件，如图7所示。时钟信号不正常，则检测晶振和谐振电容是否虚焊或损坏。

    4）如果射频信号处理芯片的工作电压及时钟信号正常，则可能是芯片虚焊或损坏，应对射频信号处理芯片进行加焊处理，如图8所示。
