六、快速诊断并维修音频类故障
    6.1 音频类故障分析
    智能手机的语音处理电路若出现故障，将会引起智能手机听筒无声音、对方听不到声音、扬声器声音异常、耳机声音异常、听筒无声而耳机有声等故障。
    1）若智能手机在拨打电话时，听筒无声音，对方也不能听到声音，则应重点检查语音信号处理电路。
    2）若智能手机收音正常，但对方听不到电话声音，则应重点检测话筒及话筒连接的元件、耳机接口、耳机信号放大器等部件。
    3）若智能手机收音异常，但对方能听到电话声音，则应重点检查听筒、扬声器、耳麦接口、音频功率放大器、耳机信号放大器等部件。
    6.2音频类故障诊断流程
    音频类故障诊断流程如图58~图62所示。













    6.3 快速诊断并维修听筒电路故障
    根据维修经验，听筒电路故障多为听筒损坏或接触不良。另外，软件故障也可能造成手机无受话故障。若受话噪声大，则大多为听筒接触不良或受话电路虚焊或损坏。维修方法如下：1）听筒电路故障主要是听不到对方声音，检修时，首先用示波器检测听筒触点的波形（可拨打“112”测试），若有2~3y（峰峰值）的波形，则说明听筒接触不良或损坏，如图63所示。

    2）听筒是否正常可以利用万用表进行简单的判断。听筒的阻值一般为32Ω左右，如果电阻明显变小或变大，则需更换听筒，如图64所示。

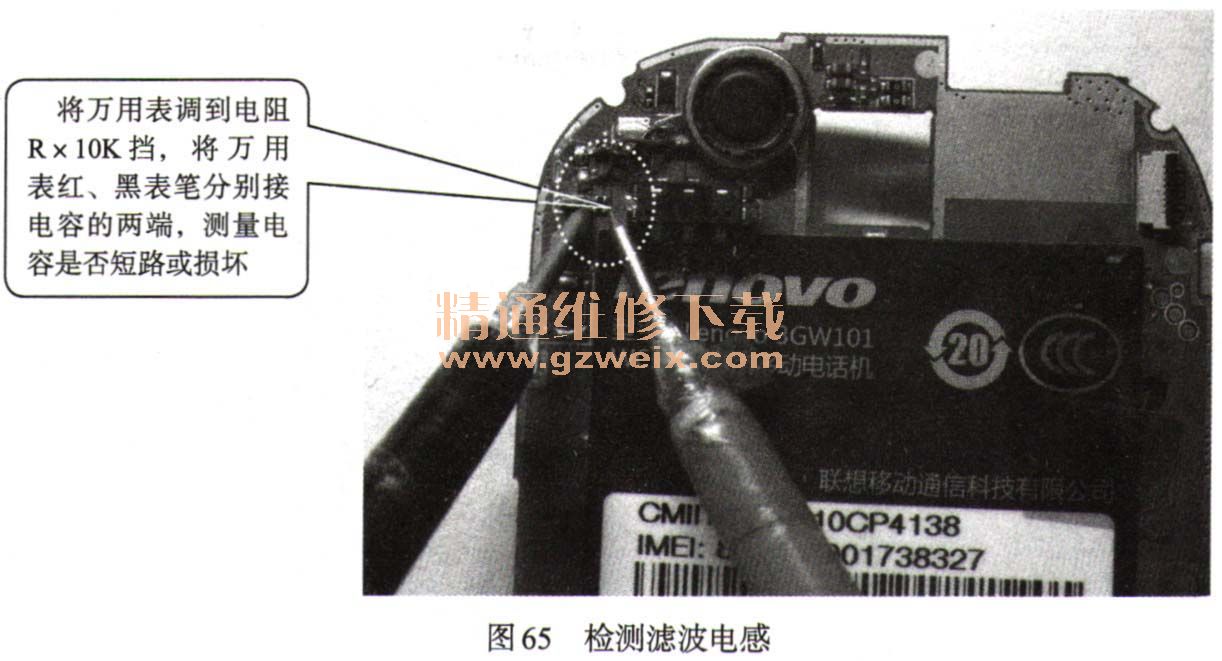

    3）若电路板上的听筒触点没有波形，则进一步检查听筒电路中的滤波电感和滤波电容是否损坏，若损坏更换即可，如图65所示。

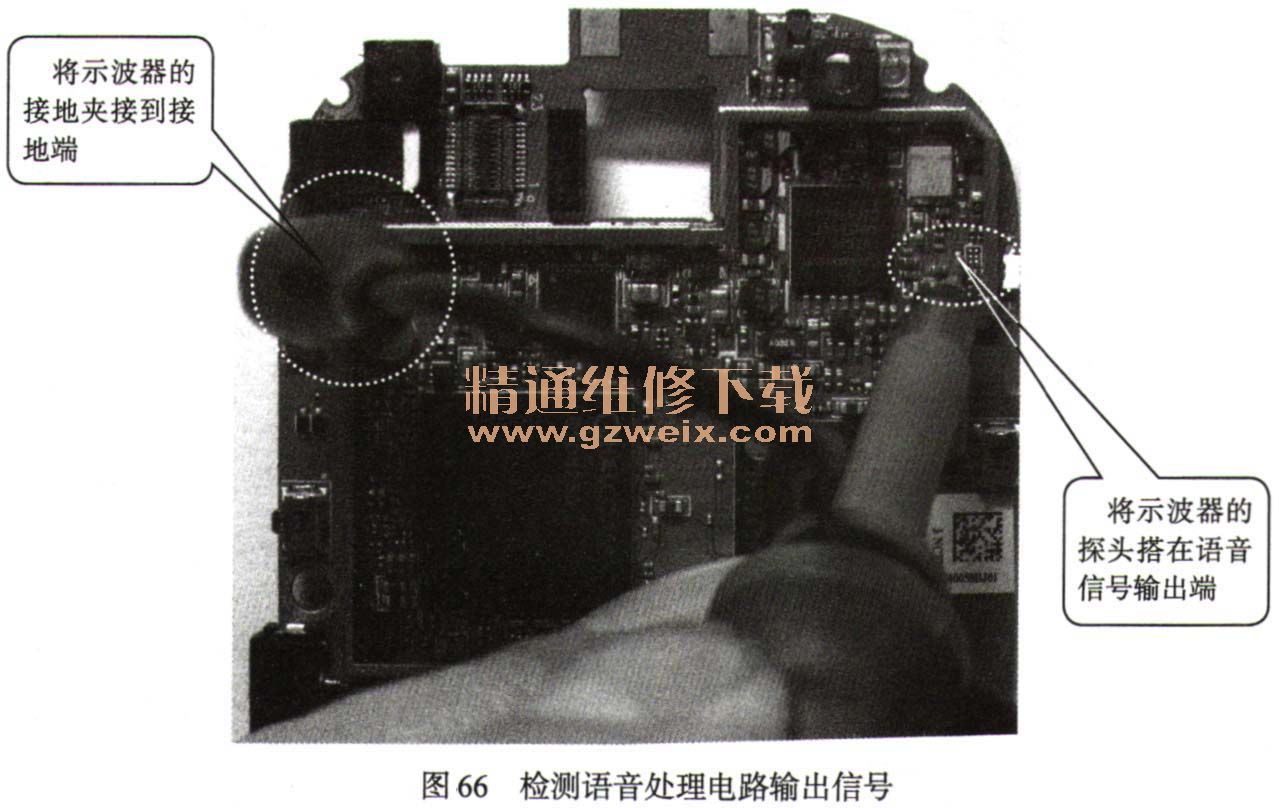

    4）如果这些元件正常，接着检查语音处理电路和基带处理器。若查到哪一级有输入信号而没有输出信号，则说明该级电路不良，如图66所示。
