4.3 快速诊断并维修触摸屏电路故障
    触摸屏电路故障诊断及维修方法如下：
    1）检查触摸屏与主电路板的接口是否脏污或接触不良，若连接不正常，检查接口是否完好，并重新安装好触摸屏连线，如图47所示。

    2）检查触摸屏的软排线是否有破损、折断或小孔等问题，如果有，更换排线，如图48所示。

    3）若接口及连接正常，接着测量触摸屏电路的2.5V供电电压是否正常（一般直接测量供电线路中的滤波电感和滤波电容端的电压即可）。若供电电压不正常，检查供电线路中的滤波电容及电感等是否虚焊或损坏，如图49所示。

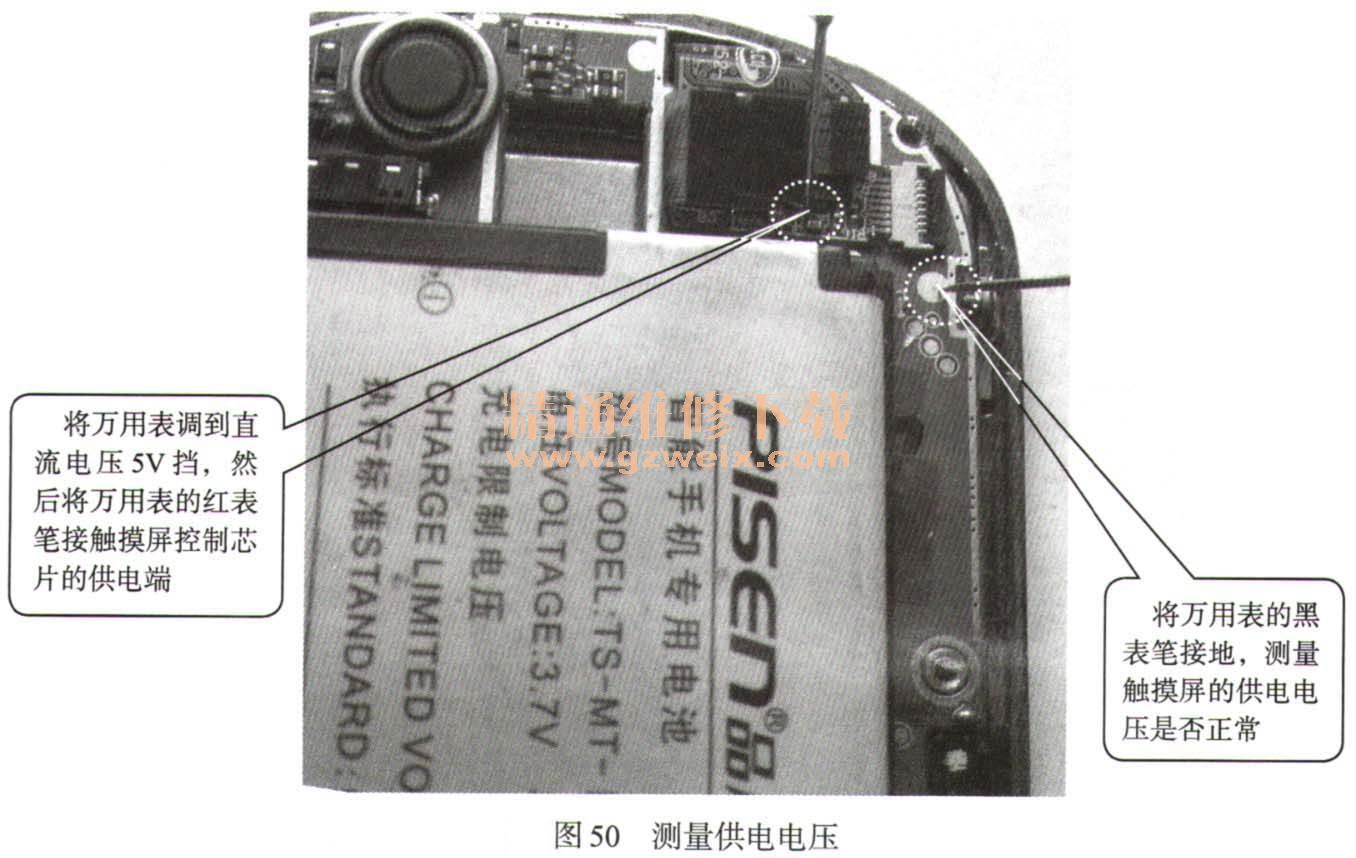

    4）若触摸屏接口供电电压正常，接下来检测触摸屏控制芯片的1.8V和2.5V供电电压是否正常。若不正常，同样检测供电电路中的滤波电容和滤波电感，如图50所示。

    5）测量处理器到触摸屏控制芯片间的I2C总线信号是否正常。若I2C总线信号正常，则可能是触摸屏控制芯片虚焊或损坏，加焊或更换此芯片，如图51所示。

    6）若I2C总线信号不正常，检测信号线上的上拉电阻，如图52所示。若上拉电阻正常，则可能是处理器有问题，加焊或更换处理器芯片。
