详解智能手机硬件电路故障快速诊断与维修
来源:本站整理  作者:佚名  2016-01-05 09:15:53


    7.3快速诊断并维修SIM卡电路故障
    SIM卡电路故障诊断及维修方法如下:

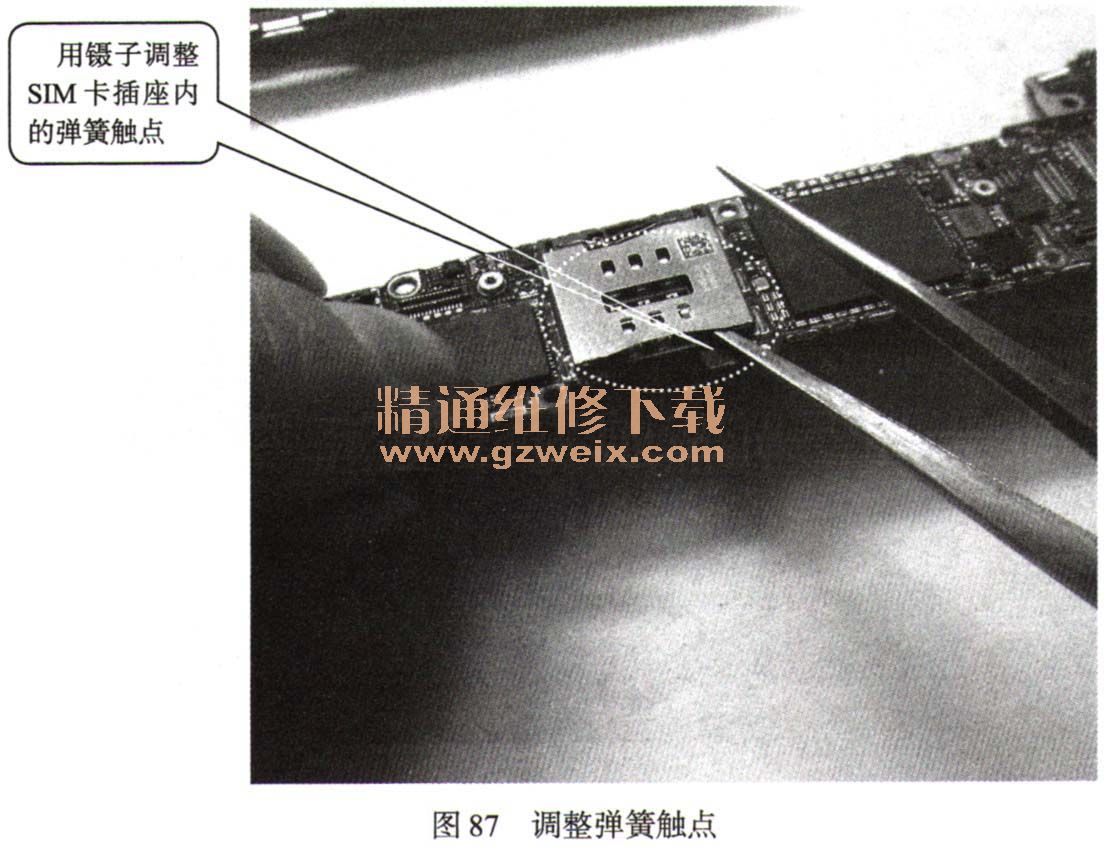

    1)检查SIM卡插座是否接触不良,SIM卡插座内的弹簧触点是否变形,是否脏污。若插座接触不良,重新焊接插座。若弹簧触点变形或脏污,调整弹簧触点或用棉签清洁触点,如图87所示。

    2)检测SIM卡插座的1.8V、2.5V、3V等供电电压是否正常,若不正常,检查供电线路中的滤波电容等元件,如图88所示。

    3)若供电电压不正常,但线路中的滤波电容等元件正常,则可能是电源控制芯片有问题,加焊或更换电源控制芯片,如图89所示。

    4)在开机瞬间测量SIM卡的主要信号CLK(时钟)、RST(复位)等,若不正常,则检查SIM卡到电源控制芯片或处理器间的信号线路上的电阻是否虚焊,若虚焊则更换即可,如图90所示。
