四、快速诊断并维修显示触控类故障
4.1显示触控类故障诊断流程
若智能手机出现显示异常或无显示，触控异常或无法触控故障，应重点检查显示屏电路、背光灯电路、触摸屏电路中的元件。
液晶显示屏电路故障的检修流程如图40所示。
触摸屏电路故障的检修流程如图41所示。
4.2 快速诊断并维修液晶显示屏电路故障
液晶显示屏电路故障维修方法如下：
1）检查显示屏与主电路板的接口是否脏污或接触不良，若连接不正常，检查接口触点的针脚，并重新安装好显示屏，如图42所示。

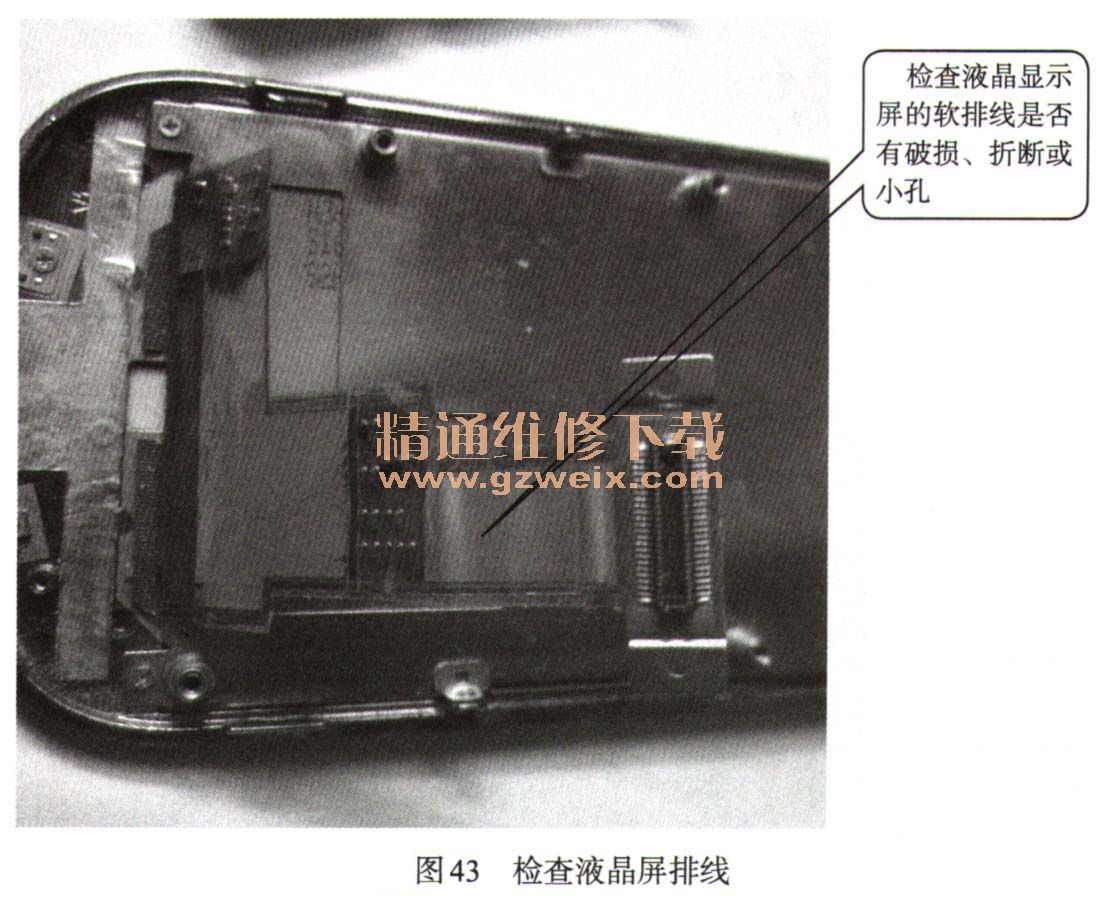

2）检查液晶显示屏的软排线是否有破损、折断或小孔等问题，如果有，更换排线，如图43所示。
3）若接口及连接正常，测量液晶显示屏电路的1. 8V、3.7V供电电压是否正常（一般直接测量供电线路中的滤波电感和滤波电容端的电压即可）。若供电电压不正常，检查供电线路中的滤波电容及电感等是否虚焊或损坏，如图44所示。
4）检测处理器与显示器间控制线上的电阻等元件是否正常，如果不正常，更换即可，如图45所示。
5）若上述检测均正常，可更换液晶显示屏，看故障是否排除，若故障依旧，估计是处理器有问题，可以加焊处理器或更换处理器芯片，如图46所示。
