3.6快速诊断并维修存储器电路故障
存储器是处理器电路中非常重要的一个电路,主要用于开机调用程序、用户数据等的存储。其出现故障后,会导致智能手机死机、无法正常开机、白屏等故障。
在检测存储器电路故障时,主要检测存储器的供电电压、I2C总线信号,以及上拉电阻、外接电阻等元器件是否正常。
存储器电路的检测方法如下:
1)测量存储器芯片的供电电压是否正常,不正常则检测供电电路,如图35所示。
2)检测I2C总线信号是否正常。正常的波形幅度为3V左右,检测方法如图36所示。
3)检测I2C总线中的上拉电PM否损坏,上拉电阻连接的供电电压是否正常,如图37 所示。

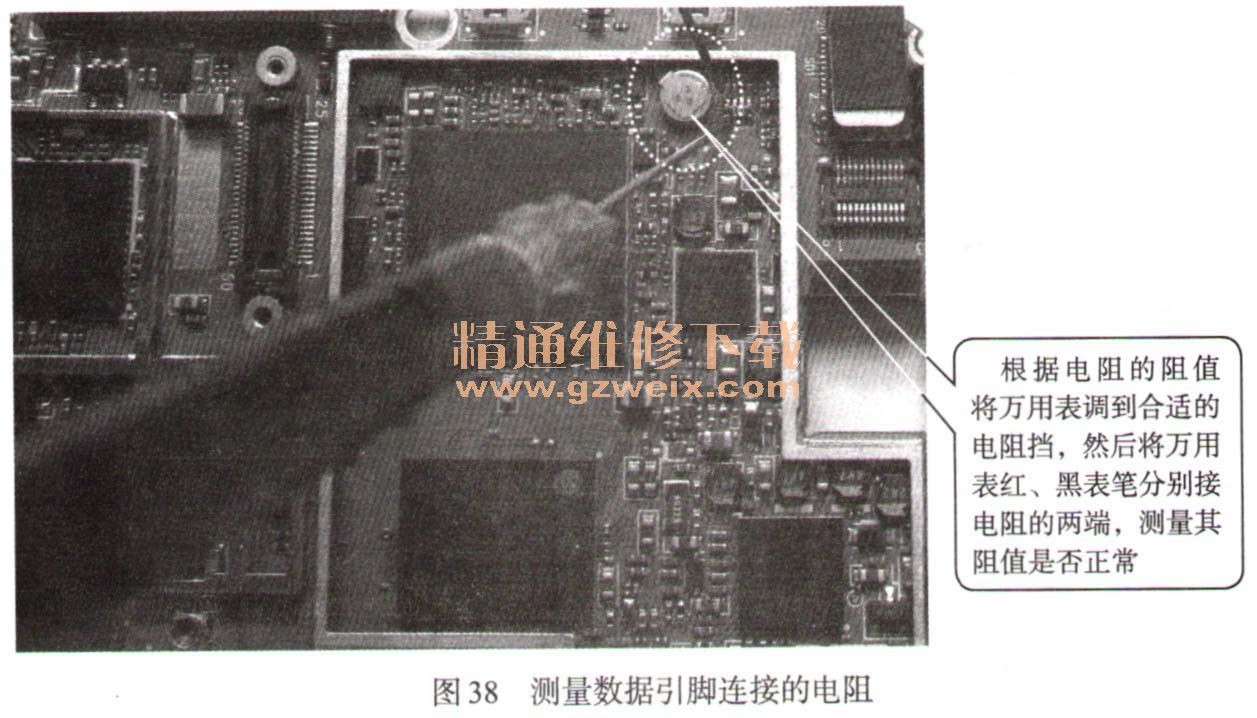

4)检测存储器芯片数据引脚外接电阻是否正常,如图38所示。
5)如果上述都正常,可能是存储器芯片虚焊或损坏,可以进行加焊或更换处理。
3.7 快速诊断并维修不开机故障
正常情况下,按开机键时,开机键的触发端电压应有明显变化,若无变化,一般是开机键接触不良或者是开机线断线、元件虚焊、损坏。维修时,用外接电源供电,观察电流表的变化,如果电流表无反应,一般是开机线断线或开机键接触不良,如图39所示。
3.8快速诊断系统时钟不正常故障
系统时钟是CPU正常工作的条件之一,智能手机的系统时钟一般采用13MHz,若13MHz时钟不正常,则逻辑电路不工作,手机就不可能开机。
13MHz时钟信号应能达到一定的幅度并稳定。用示波器测13MHz、26MHz或19.5MHz时钟输出端上的波形,如果无波形则检测13MHz时钟振荡电路的晶振两端的电压,若有正常电压则为晶体或处理器损坏。
注意,有的示波器在晶体上测量时可能会使晶体停振,此时,可在探头上串接一个几十皮法的电容。有条件的话,最好使用代换法进行维修,以节约时间,提高效率。
