6.4快速诊断并维修话筒电路故障
话筒电路故障主要是对方听不到机主的声音。引起该故障的原因很多，一般包括：话筒损坏或接触不良、话筒无工作偏压、语音处理电路或基带处理器不正常。另外软件故障也会造成送话不良。具体维修方法如下：

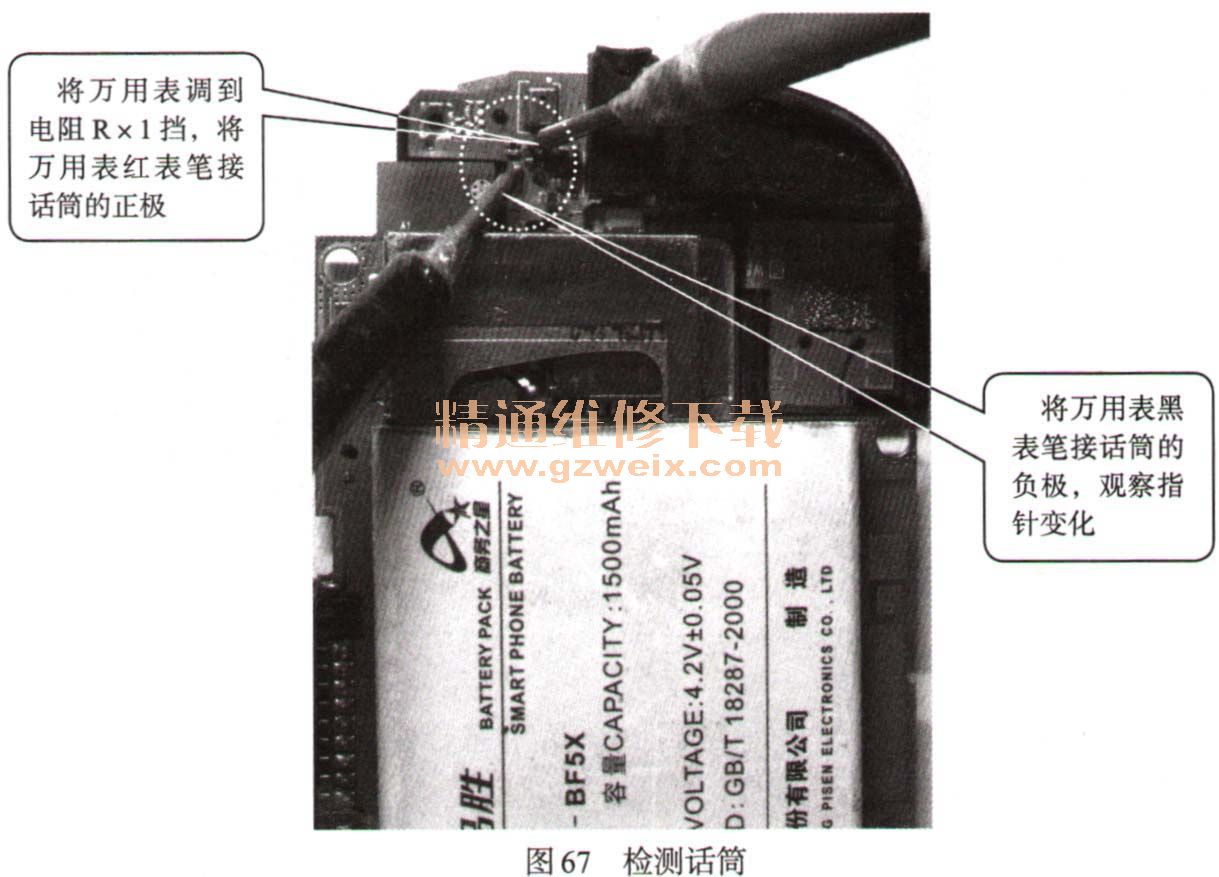

1）检查话筒是否正常，判断方法是，将数字式万用表的红表笔接在话筒的正极，黑表笔接在话筒的负极（如用指针式万用表则相反），对着话筒说话，应可以看到万用表的读数发生变化或指针摆动，如图67所示。
2）若话筒正常，则检查有通话时话筒是否有1.8V左右的工作电压。如果没有工作电压，接着检测供电电路中的滤波电容，并更换损坏的元件，如图68所示。
3）若以上检查无问题，大多为语音处理电路虚焊或不良。需要说明的是，话筒有正负极之分，在维修时应注意，如极性接反，则话筒不能输出信号。
6.5快速诊断并维修扬声器电路故障
扬声器电路故障主要有：播放MP3无声、免提无声、有杂音、声音沙哑等。引起的原因很多，一般包括：扬声器接触不良或损坏、音频功率放大器接触不良或工作供电不正常、滤波电容或滤波电感虚焊或损坏、语音处理电路或基带处理器不正常等。具体维修方法如下：
1）检查扬声器是否接触不良，是否正常。判断方法是：用万用表检测扬声器的两只引脚的阻值，若阻值很小或没有，则扬声器损坏（正常应为8Ω左右），如图69所示。
2）若扬声器正常，接着检测音频功率放大器的工作电压是否正常，若不正常，检查供电电路中的滤波电容是否虚焊或损坏，如图70所示。

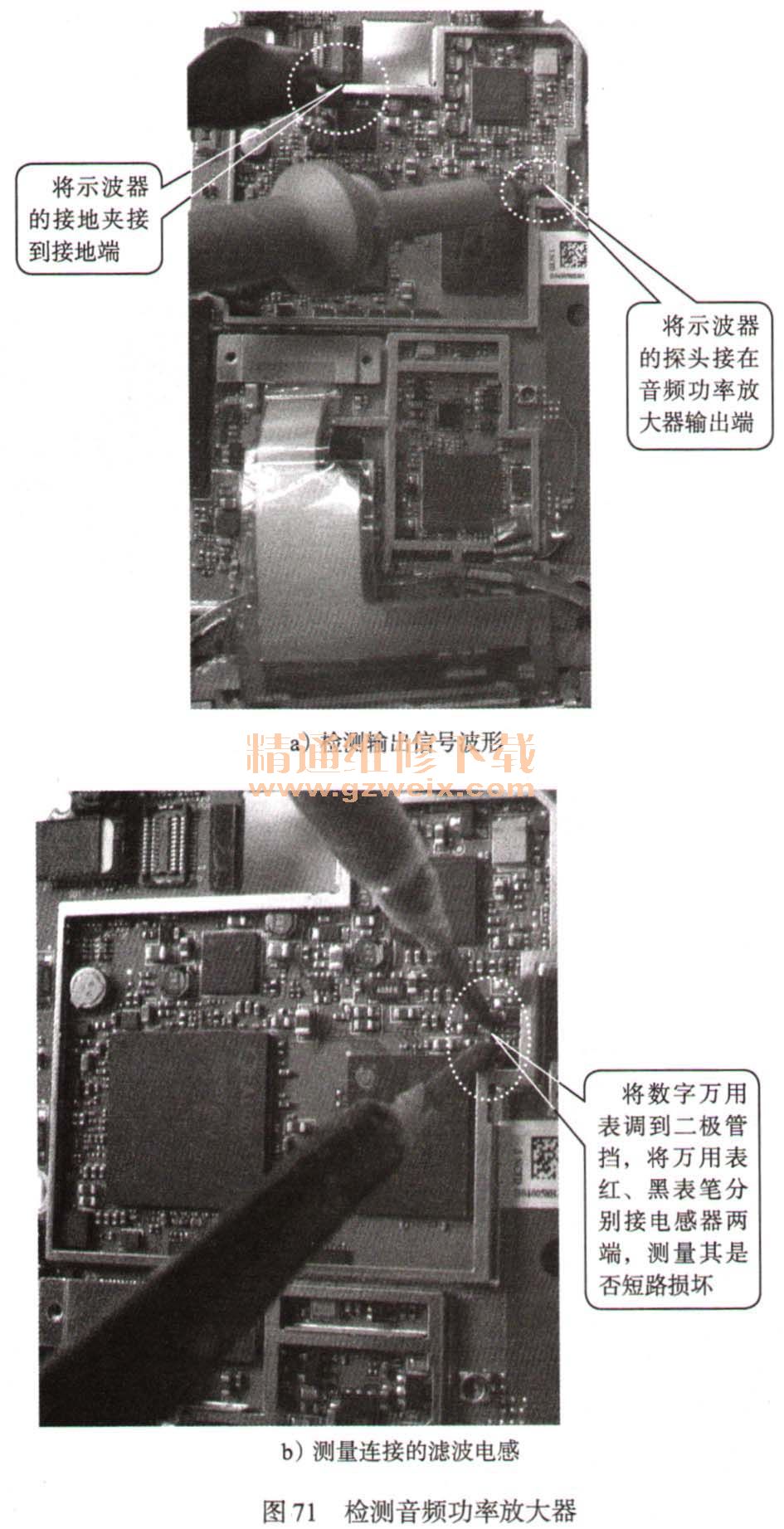

3）若工作电压正常，再用示波器检查音频功率放大器输出引脚的输出信号波形是否正常，若正常，接着检查输出引脚与扬声器直接连接的滤波电感和电容，如图71所示。
4）若音频功率放大器输出端波形不正常，则检查输入端信号是否正常。如果输入端信号波形正常，则加焊或更换音频功率放大器，如图72所示。
5）若音频功率放大器输入端信号不正常，则检查连接的耦合电容是否正常。如果正常则故障出在语音处理电路芯片上，检查其工作电压。工作电压若正常，则加焊或更换语音处理电路芯片，如图73所示。
另外，当基带处理器出现虚焊时，也会出现扬声器故障，所以对基带处理器也要进行检查。一般此类故障喇叭损坏、音频小功率放大器损坏较多。其中，音频小功率放大器损坏和虚焊的故障占90%以上。
6.6快速诊断并维修耳机电路故障
耳机电路的故障主要为：耳机听筒无声、耳机不送话、耳机无法接听等。引起的原因很多，一般包括：耳机损坏、耳机接口插座接触不良或损坏、耳机信号放大器接触不良或工作供电不正常、滤波电容或滤波电感虚焊或损坏、语音处理电路或基带处理器不正常等。具体维修方法如下：

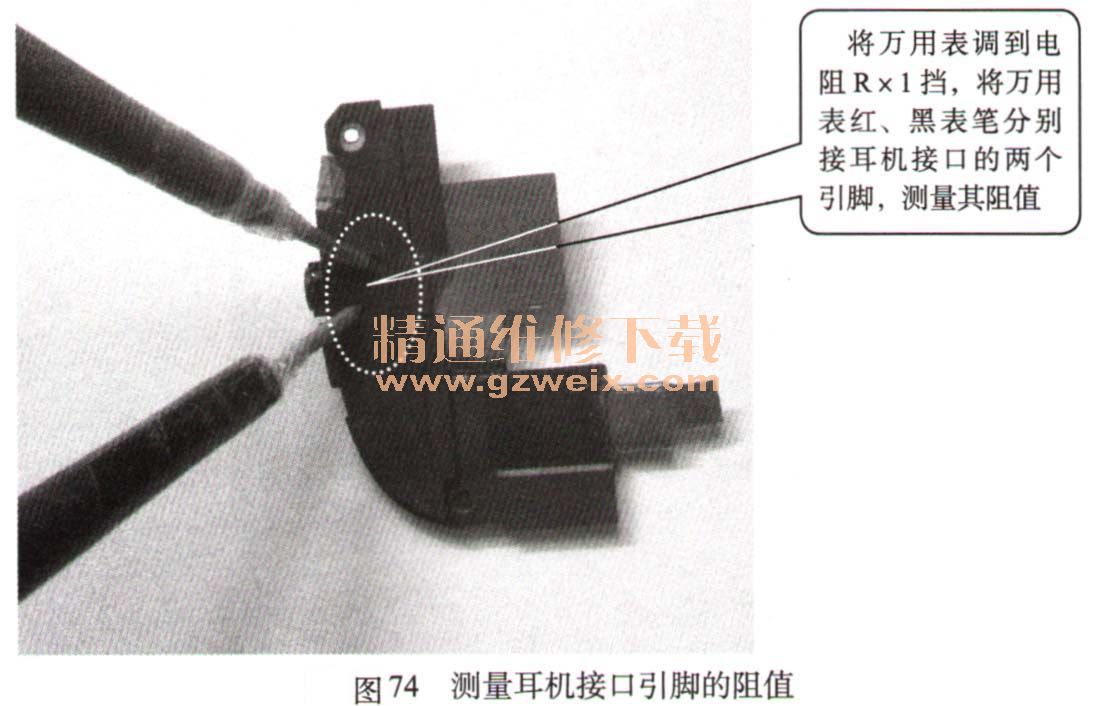

1）检查耳机接口插座是否接触不良，是否正常。判断方法是，用万用表检测耳机接口中的各引脚的对地阻值，在插入耳机的情况下，1脚的对地阻值为93Ω，2脚和3脚为36Ω，4脚和5脚间的阻值为0。未插入耳机的情况下，1脚、2脚和3脚的对地阻值为无穷大，4脚和5脚间的阻值为无穷大，如图74所示。
2）若耳机接口正常，接着检测耳机信号放大器的工作电压是否正常。若不正常，检查供电电路中的滤波电容是否虚焊或损坏，如图75所示。
3）若工作电压正常，再用示波器检查耳机信号放大器输出引脚的输出信号波形是否正常。若正常，接着检查输出引脚与耳机接口间连接的滤波电感和电容，如图76所示。

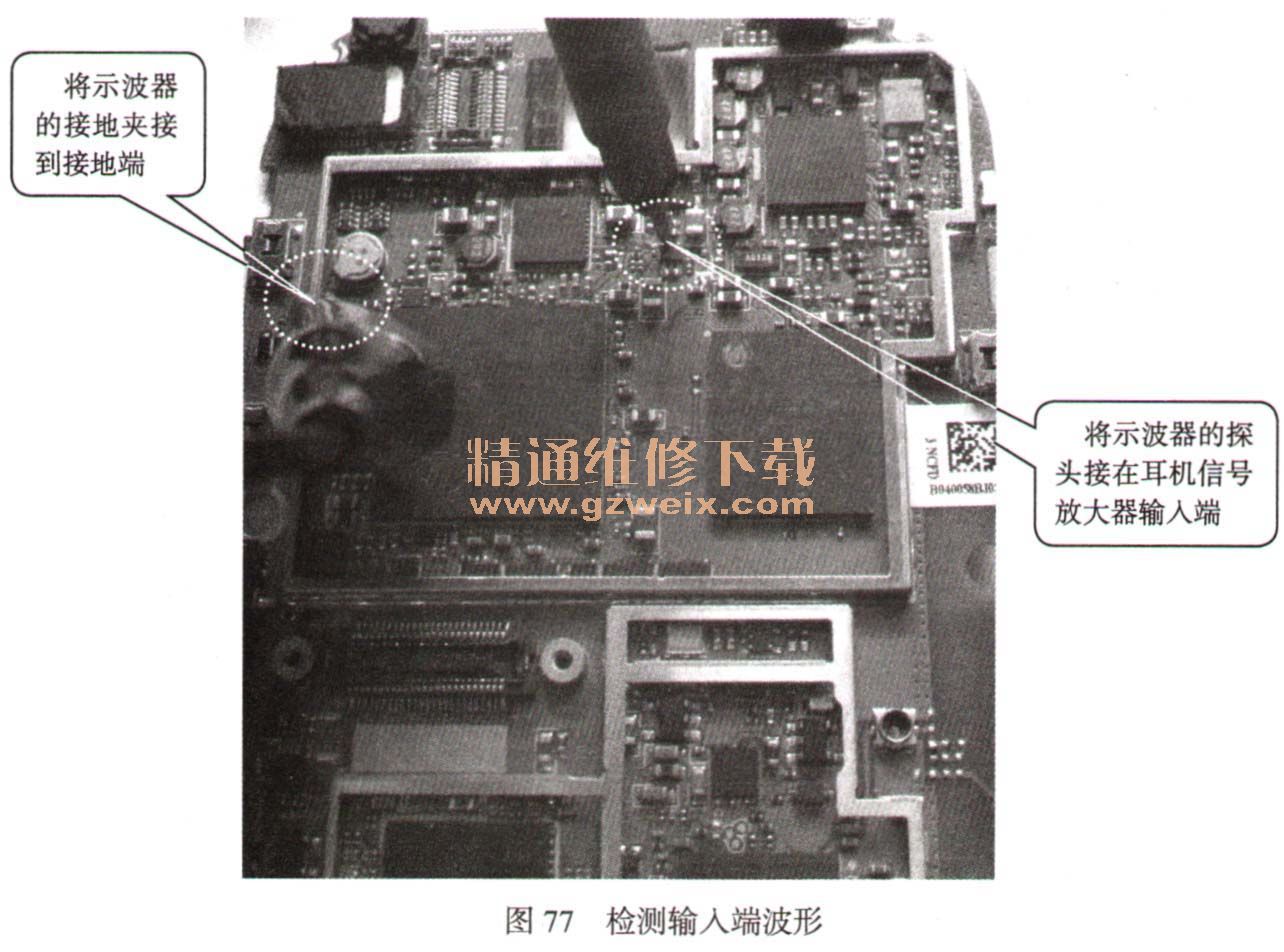

4）若耳机信号放大器输出端波形不正常，则检查输入端信号是否正常。如果输入端信号波形正常，接着检查I2C总线引脚的信号是否正常。若不正常，则检查基带处理器是否虚焊，如图77所示。
5）若耳机信号放大器输入端信号不正常，则检查连接的耦合电容是否正常，如图78所示。如果正常，则故障出在语音处理电路芯片上，检查其工作电压。
