1. 2平板彩电开关电源的特点
1．输出电压低、，电流大
与CRT彩电开关电源相比，平板彩电的开关电源输出电压低、供电电流大。在CRT彩电中，开关电源输出的主电压一般在105 - 140V之间，其输出电流一般在300～1000mA之间；但在平板彩电中，开关电源的输出电压较低，其中液晶彩电主要负载电压一般在3. 3 -24V之间，但电流却远大于1A主电源的供电电流在3～6A之间。
液晶彩电开关电源的主要负载是背光灯驱动板，而背光灯驱动板的负载又是灯管，按一根灯管8W的功率计算，32in （1in =0. 0254m）的液晶彩电通常有16根灯管，则灯管的耗电就需128W，则＋24V电压需要有约5. 4A的电流输出；37～40in的液晶彩电通常有20或22根灯管，则＋24V电压需要有约8A的电流输出；46～52in的液晶彩电通常有26或28根灯管，则＋24V电压需要有约10A的电流输出。等离子彩电显示屏的功耗更大，电流需求也大于液晶彩电显示屏。
2．采用主、副电源设计
很多CRT彩电为了提高副电源的电压适用范围和节省成本，未单独设计副电源电路，而是采用降低或关断开关电源的输出电压来实现开／待机控制。在平板彩电中，大多采用主、副电源设计，且副电源独立。待机时，只是副电源工作，PFC电路及主电源电路处于完全停止状态，以达到极低的待机功耗的要求。只有少部分平板电源无独立的副电源，采用主电源供电，待机采用控制主电源输出和PFC驱动电路供电的方式。
3．能效比高、抗干扰能力强
为了提高电源利用率，以及提高整机抗干扰能力，平板彩电的开关电源中大多设有PFC电路，而普通CRT彩电开关电源中都没有此电路。由于PFC电路的工作正常与否，会直接影响后级PWM主电源DC-DC变换电路的状态，因此在维修平板彩电的开关电源时，应重视对PFC电路的分析与维修。
4．采用双面电路板及贴片元器件
由于平板彩电的厚度较薄，则要求电路板采用薄形设计，开关电源板也不例外。因此，在液晶彩电的开关电源中，一方面将大容量电解电容采用卧式安装，另一方面采用双面电路板及贴片元器件，以减小开关电源板的面积，降低元器件的高度。
1. 3平板彩电开关电源的框图
1．简易型开关电源框图
早期的外置型开关电源大多采用简易型开关电源电路，其内部电路框图如图6所示，没有PFC电路，多数外置型电源盒还将待机控制电路省去，转移到主电路板上。
电源盒接通AC220V电源后，内部开关电源电路即可开始工作，AC220V电压经市电抗干扰电路滤除市电中的干扰脉冲信号，由市电整流滤波电路整流滤波，产生约＋300V的直流电压，为主电源厚膜电路和振荡驱动控制电路提供电压，开关电源启动工作，产生＋12V（因机型而异，或为14V, 18V, 24V,28V）直流电压，通过连接线与彩电主电路板DC-DC变换器相连接，经DC-DC变换后，再产生整机小信号处理电路所需的5V, 3.3V, 2.5V, 1.8V等几路电压。
外置型电源盒电路简洁、输出功率小，常应用于早期小屏幕液晶彩电中。
2．基本型开关电源框图

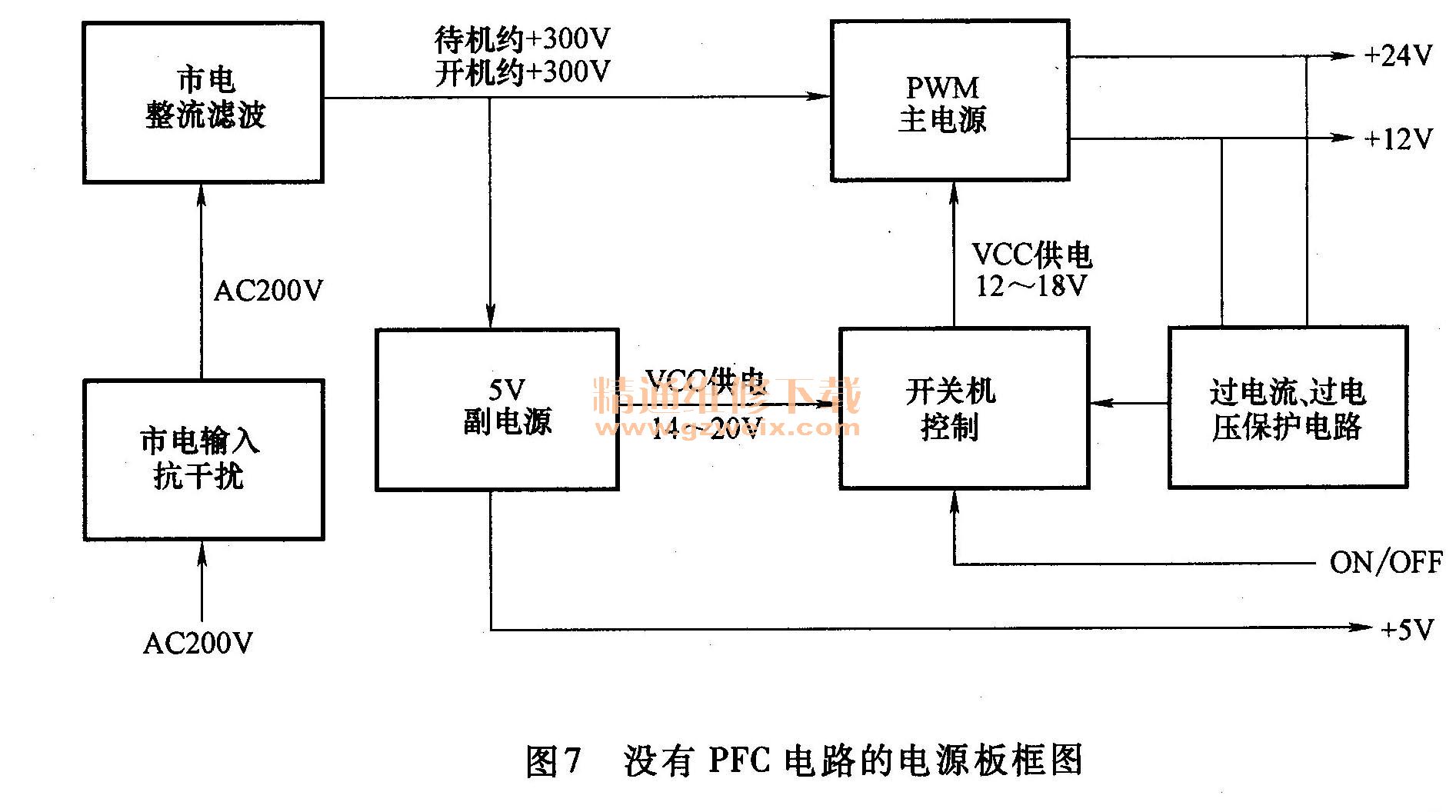

早期液晶彩电和新型部分小屏幕液晶彩电采用基本型开关电源，其电源板的电路框图如图7所示。该电源板无PFC电路，由市电整流滤波后的＋300V供电，设有主电源和副电源，开关机电路对主电源振荡驱动电路的VCC供电进行控制。
通电后，AC220V电压经市电抗干扰电路滤除市电中的干扰脉冲信号，由市电整流滤波电路整流滤波，产生约＋300V的直流电压，为主副开关电源供电。副电源首先启动工作，产生＋5V和VCC电压，其中＋5V电压为主板控制系统供电，同时点亮面板指示灯；控制系统获电启动工作后，向电源板送去开机控制电压，开关机控制电路将副电源产生的VCC电压送到主电源驱动控制电路，主电源启动工作，产生＋12V和＋24V（因机型而异，或为＋5V, 14V, 18V, 28V，有的机型只有一组电压输出，有的机型有2-4组电压输出）直流电压，为主板和背光灯逆变器板供电，整机进入开机状态。
3. PFC开关电源框图

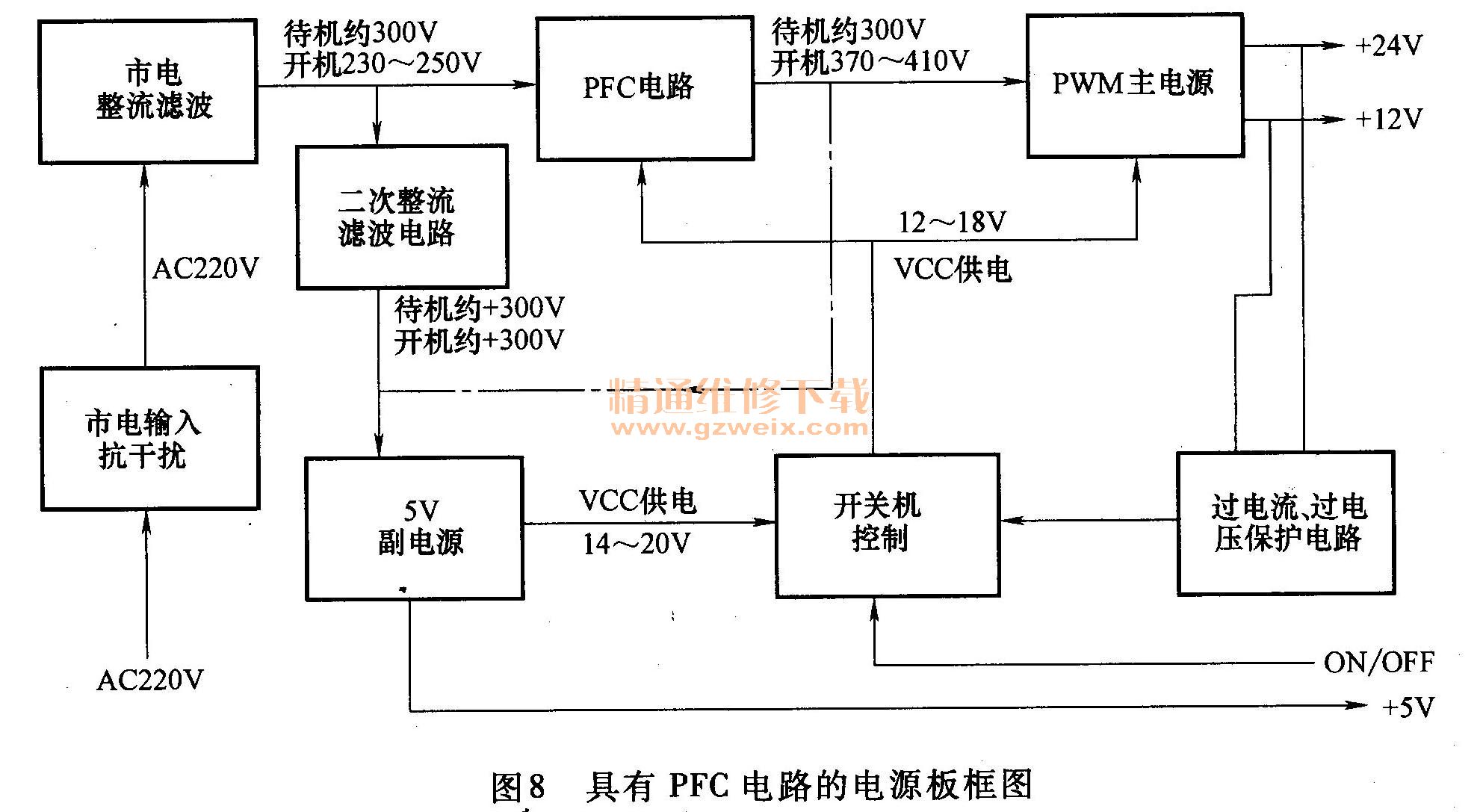

新型大屏幕液晶彩电和等离子彩电电源板，大多设有PFC电路，其电源板的电路框图如图8所示。在市电整流滤波电路之后和主、副开关电源电路之间，插入PFC电路，以提高功率因数、减少电网的谐波污染、增强电源板的带负载能力和供电稳定性。
通电后，AC220V电压经过市电抗干扰电路滤除市电中的干扰脉冲信号，由市电整流滤波电路进行整流滤波，由于滤波电容的容量较小，一般仅为0.47～1μF，产生约300V的100Hz脉动直流电压，待机时负载电流较小，该电压接近300V，开机后负载电流增大时，降为230～250V，该电压再经二次整流滤波后产生稳定的＋300V直流电压为副电源供电，副电源首先启动工作，产生＋5V电压和VCC电压，其中+5V电压为主板控制系统供电，同时点亮面板指示灯；控制系统获电启动工作后，向电源板送去ON/OFF开机控制电压，开关机控制电路将副电源产生的VCC电压送到PFC和主电源驱动控制电路，PFC电路和主电源启动工作，其中市电整流滤波后的300V脉动直流电压经PFC电路校正后，提升到370～410V（因机型而异），为主电源功率输出电路供电，主电源工作后产生＋12V和＋24V（因机型而异）直流电压，为主板和背光灯逆变器板供电，整机进入开机状态。
有的电源板副电源也像主电源一样，由PFC电路供电，如图中的点画线所示，由于PFC电路的整流滤波电路设有100～470μF大容量的滤波电容器，可省去二次整流滤波电路。由于待机状态PFC电路未工作，所以供电电压为＋300V；开机后PFC电路启动工作，副电源供电提升到370～410V，提升了副电源的带负载能力和输出电压的稳定性。
4．无副电源开关电源框图

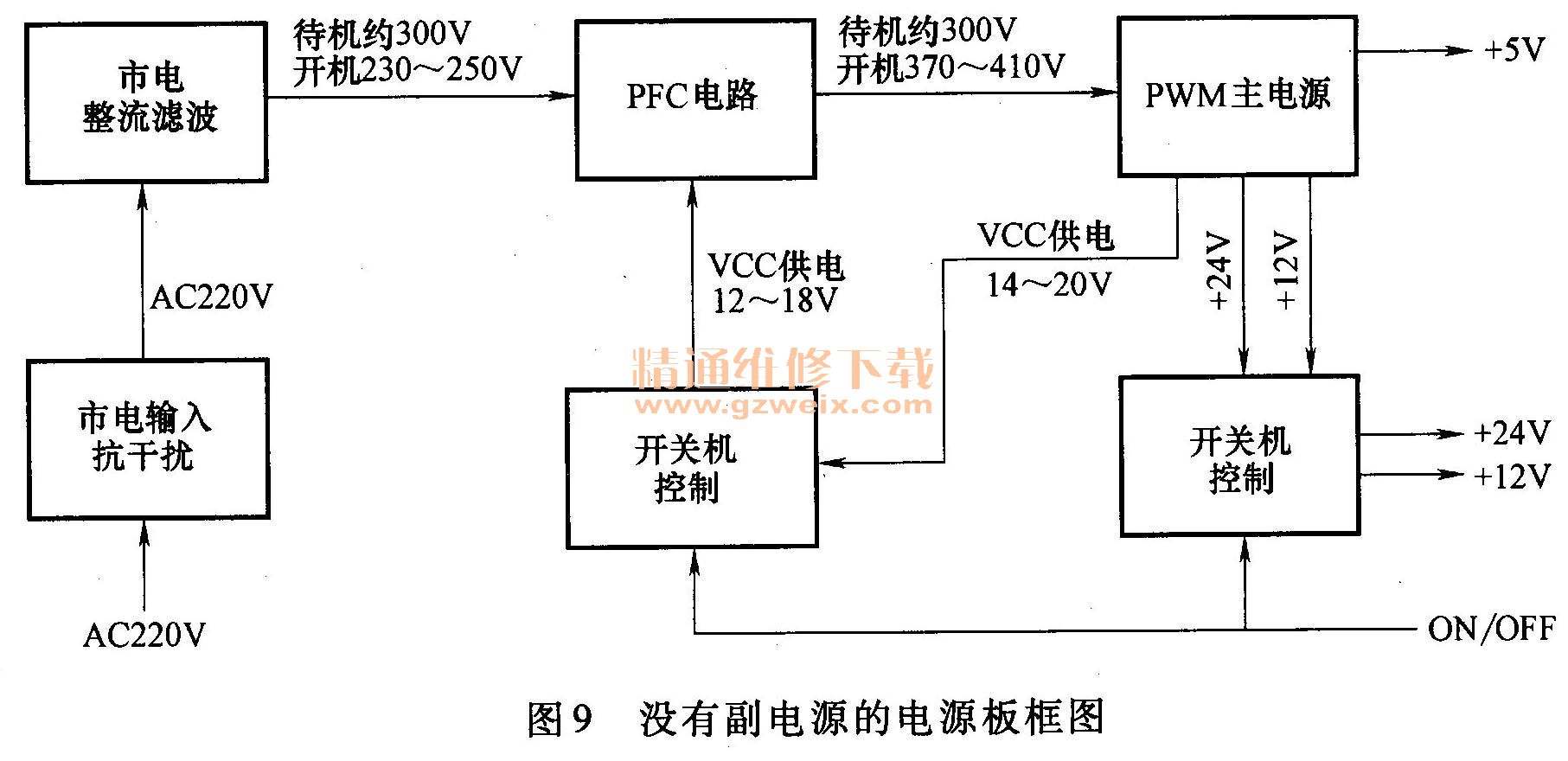

部分液晶彩电开关电源不设独立的副电源，由主电源输出电压为主板控制系统供电，开关机控制采用控制主电源输出电压和PFC电路VCC供电的方式，其电源板的电路框图如图9所示。
通电后，AC220V电压经市电抗干扰电路滤除市电中的干扰脉冲信号，由市电整流滤波电路进行整流滤波，产生约300V的100 Hz脉动直流电压，再经PFC电路的整流滤波电路，产生约＋300V的直流电压，为主电源供电，主电源启动工作，产生＋5V电压、VCC电压和＋12V, +24V电压（因机型而异），其中+5V电压为主板控制系统供电，同时点亮面板指示灯。控制系统获电启动工作后，向电源板送去ON/OFF开机控制电压，开关机控制电路分为两部分：一是将主电源产生的VCC电压送到PFC驱动控制电路，PFC电路启动工作，将主电源的供电提升到370～410V（因机型而异），增强主电源的供电稳定性和带负载能力；二是将主电源产生的＋12V, + 24V电压经开关机控制电路输出，为主板和背光灯逆变器板供电，整机进入开机状态。
