图解平板彩色电视开关电源维修
来源:本站整理  作者:佚名  2013-06-24 14:31:17




2.6逆变器识图
    1.电路作用
    背光灯逆变器的作用是将电源板提供的直流电压,逆变为近千伏的交流高压,将显示屏背光灯点亮。TCL液晶彩电IP142AL整合型电源板中的逆变器部分电路如图23、图24所示。它主要由振荡驱动控制电路、推动电路、桥式推挽升压电路三大部分组成。电源部分输出的+24V/2A为逆变器振荡驱动控制电路和推动电路供电;电源部分输出的VBUS (390V)电压为逆变器升压电路供电。

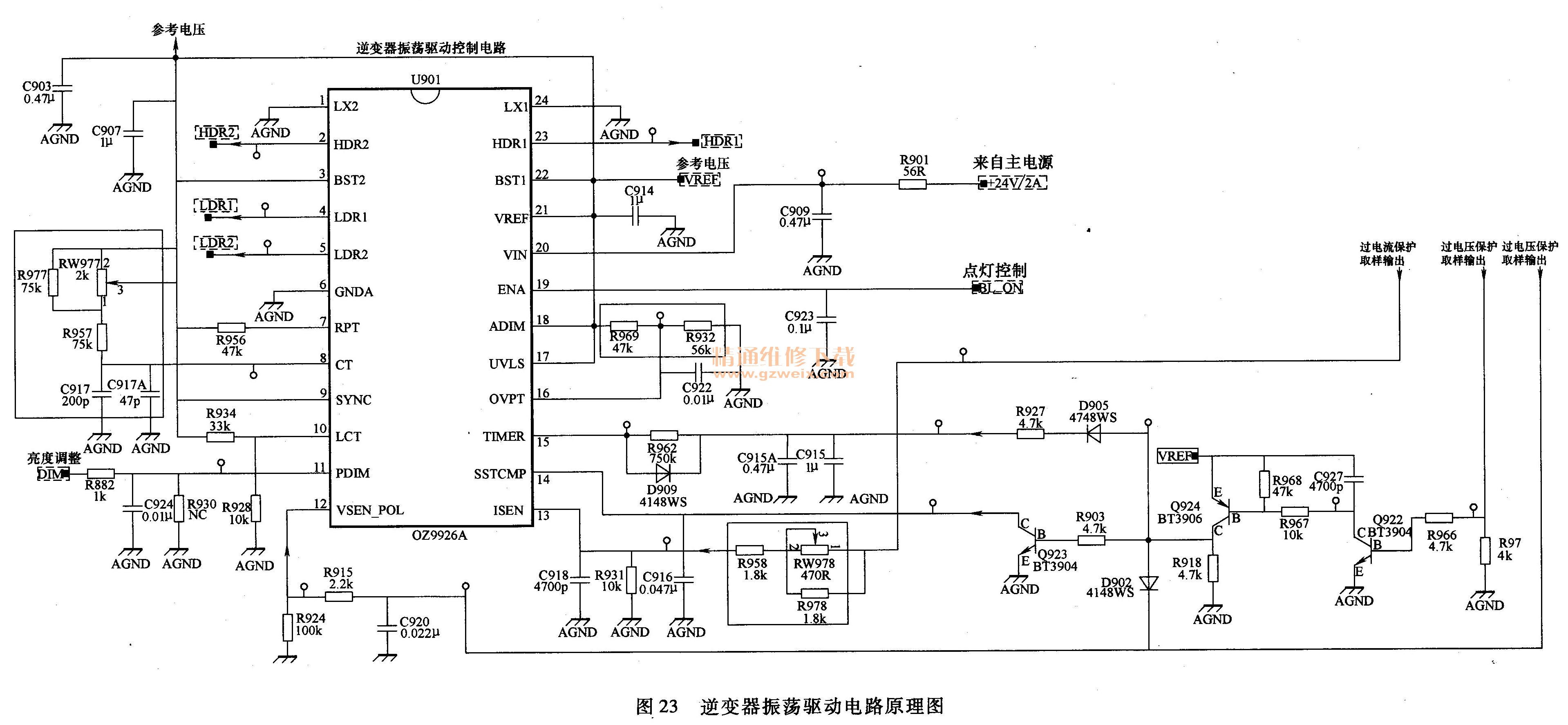

逆变器振荡驱动电路原理图

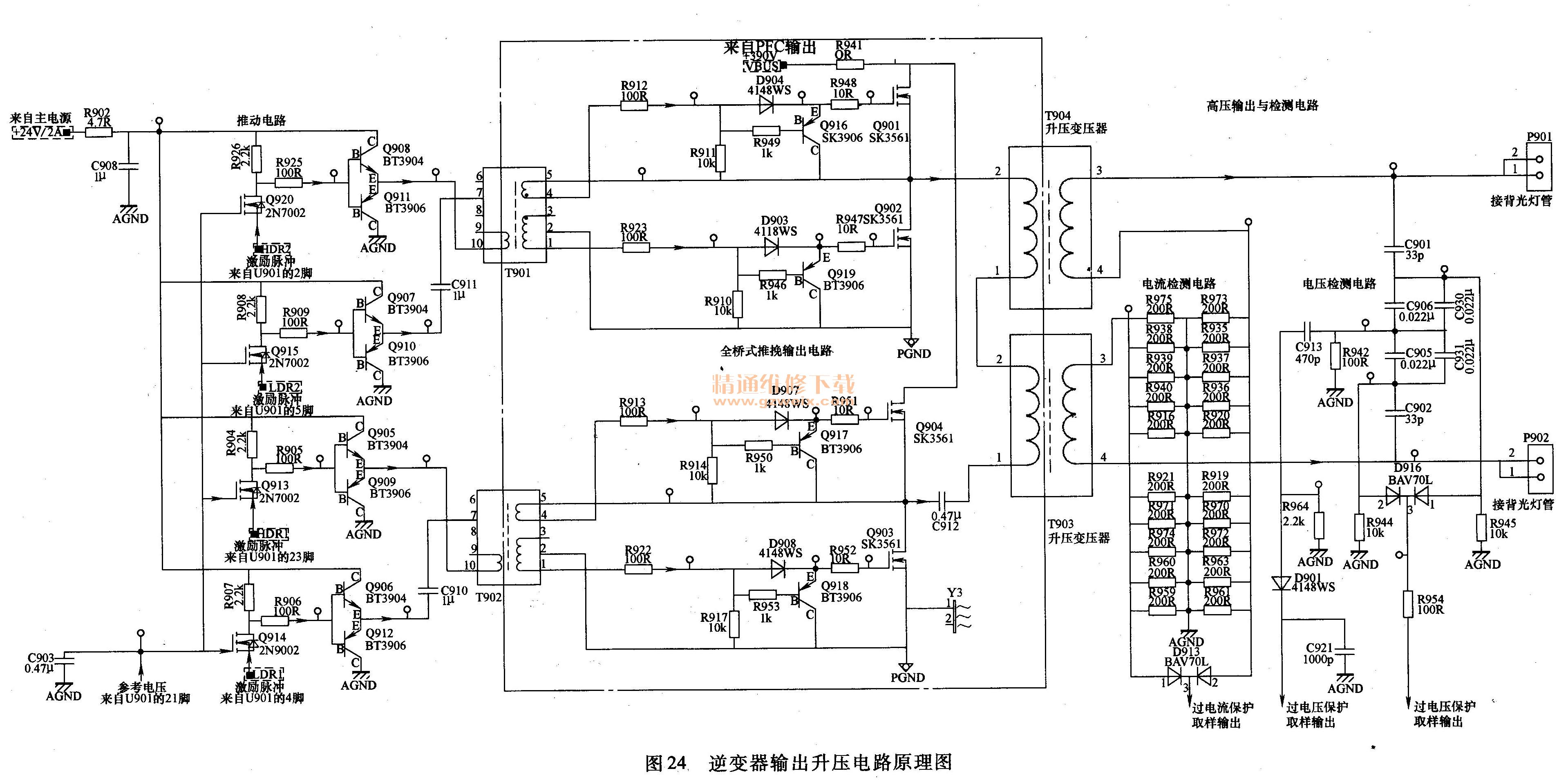

逆变器输出升压电路原理图

    2.工作原理
    遥控开机后,主板微处理器输出的逆变器高电平开启指令BL-ON从连接器P802的12脚送入逆变电路OZ9926A的19脚(点灯控制端),同时微处理器输出的DIMP亮度调整电压从P802的11脚输入逆变电路,经分压后送到OZ9926A的11脚,OZ9926A内部振荡电路开始启动,经内部处理后从23, 4脚输出高端HDR1、低端LDR1第一组激励脉冲,送到推动电路Q913, Q914,放大后驱动对管Q905/Q909和Q906/Q912,推挽放大后送到推动变压器,02; OZ9926A从2, 5脚输出高端HDR2,低端LDR2第二组激励脉冲,送到推动电路Q920, Q915,放大后驱动对管Q908/Q911和Q907/Q910,推挽放大后送到推动变压器T901。

    推动变压器T901的二次侧两个绕组的激励脉冲分别送到Q916, Q901, Q919, Q902桥式推挽电路上臂放大电路;推动变压器T902的二次侧两个绕组的激励脉冲分别送到Q917, Q904, Q918, Q903桥式推挽电路下臂放大电路。经推挽放大后在T903, T904一次绕组产生交变电流,在T903, T904的二次高压绕组产生交流高压,升压后经P901, P902为背光灯供电。

    其中Q916 - Q919的作用是为缩短Q901~Q904的电压上升沿时间,降低损耗。
    该电源逆变器电路在高压输出端设有完善的过电流、过电压保护电路,如图1-23和图1-24右侧所示。
    1)灯管电流的检测流程:变压器T903, T904的二次电流(灯管电流)通过回路中串联的R959, R961等电流取样电阻产生电压降,经D913整流后转换为电流检测电压,通过分压、滤波后送到U901的13脚,通过IC内部的检测,调整两个驱动管的相位差,改变一次绕组占空比达到二次电流恒定。当13脚电压低于2V时,则定时器动作,15脚(TIMER)外接电容开始充电,达到2.9V之后,保护电路启动。
    2)过电压检测信号流程:变压器T903, T904二次侧输出的高压,经C901, C906, C902, C905等电容分压后,输出检测电压。通过D916整流输出的检测电压,经R915, R924分压送到U901的12脚;正常时如果该脚电压高于16脚(OVPT)电压,15脚(TIMER)外接电容开始充电,达到2.9V之后,保护电路启动。
    3)灯管拉弧检测电路:通过C913取样的拉弧电压达到Q922的导通电压时,则Q922进入导通状态,同时会使Q924也导通,将VREF (5.5V)分为三路:
    第一路通过D902送到OZ9926A的12脚(输出电压检测脚),使过电压保护电路动作。
    第二路通过D905再经过R927给OZ9926A的15脚(TIMER)外接的延时电容C915充电,延时时间缩短;当电压充到2. 9V后就保护,关闭输出。
    第三路使Q923导通,将OZ9926A的14脚(SSTCMP)电压拉低,降低驱动的占空比。
    拉弧检测电路的三个支路全部动作,达到拉弧快速保护的目的。

    4)灯管开路保护(高压插座松脱保护)原理如下:一是当灯管全部开路后,启动时以最大占空比工作,变压器二次电流还不够,OZ9926A的13脚(ISEN)检测到的电压偏低而保护;二是当其中一个高压插座松脱时,启动后变压器二次电流偏小,因此占空比变大,插座松脱的变压器二次负载极轻,电压升高,OZ9926A的12脚(VSENPOL)检测到异常高压,过压保护电路启动保护。

    3.识图技巧

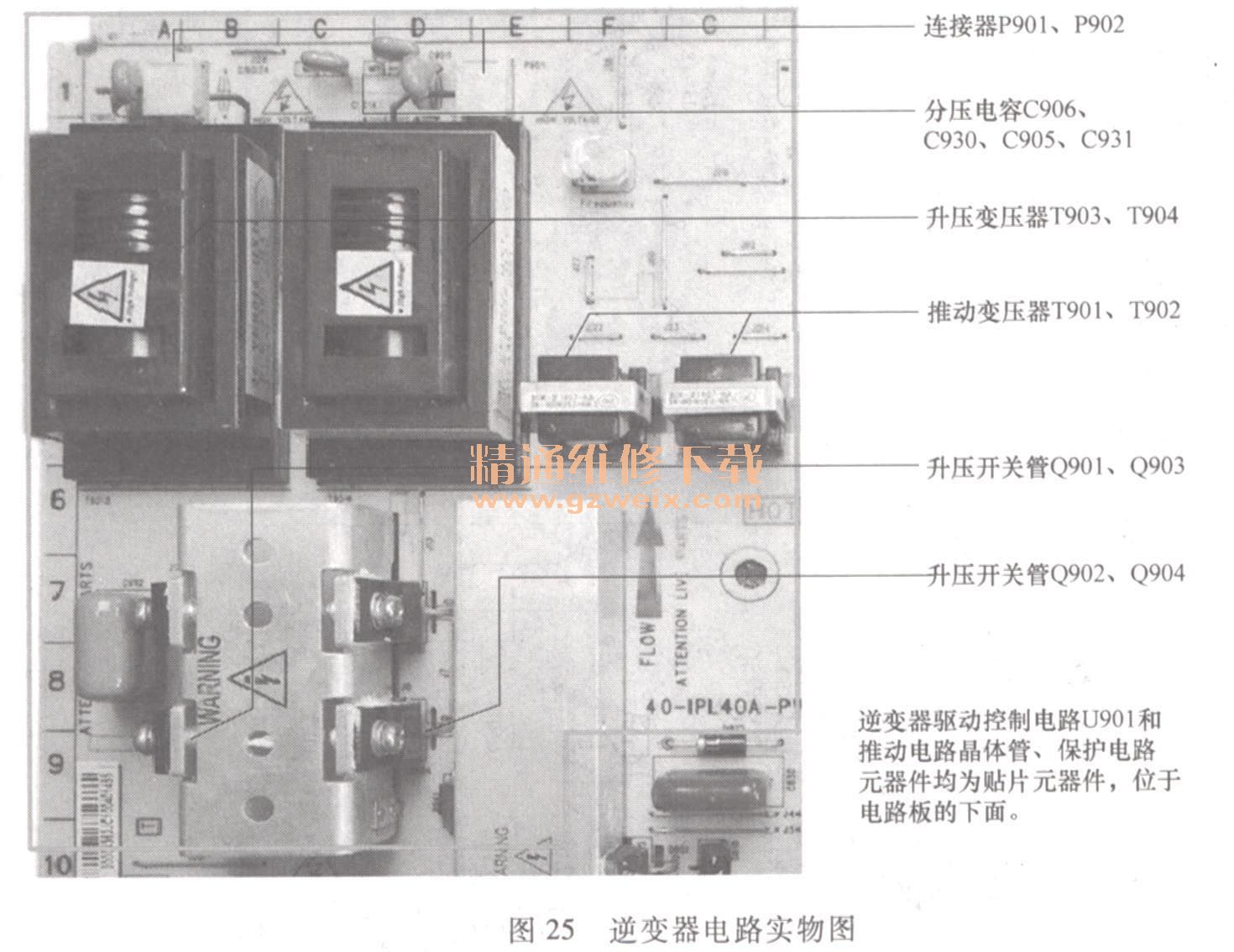

    背光灯逆变器在电路板上的实物如图25所示。由于逆变器工作于高电压、大电流状态,升压输出MOs开关管工作时发热,所以安装在散热板上,升压输出变压器体积大,二次输出电压近千伏,输出端设有输出连接器与背光灯相连接。上述元器件均安装在电路板的正面,比较显眼,可快速对号入座找到逆变器电路。
逆变器电路实物图


    4.易发故障
    背光灯逆变器电路发生故障时,一是引发背光灯始终不良故障,有伴音、无图像;二是引发开机瞬间背光灯点亮,数秒钟后背光灯熄灭。
    5.维修提示
检修背光灯始终不亮故障时,首先检查逆变器板工作条件。测逆变器U901的20脚+24V供电、19脚点灯控制电压、11脚亮度调整电压是否正常。如逆变器板工作条件正常,则检查U901的23,2,4,5脚有无激励脉冲输出,无激励脉冲输出,则故障在U901及其外部电路,否则故障在推动电路和桥式推挽输出升压电路。

    如果开机的瞬间,有伴音,显示屏亮一下就灭,则是逆变器保护电路启动所致。如果背光灯灯管亮后马上就灭,则是过电流保护所致;如果灯管亮is后才灭,则是过电压保护电路启动。逆变器部分过电压、过电流保护电路主要对OZ9926A的12脚和13脚电压进行控制,检修时,可在开机后保护前的瞬间通过测量OZ9926A的12脚和13脚电压判断保护电路是否启动。如果12脚电压异常,则可判断电压反馈电路引起保护;如果13脚电压异常,则可判断电流反馈电路引起保护。
