2.7保护电路识图
    1.电路作用
    在开关电源二次输出电路,很多电源板依托待机控制电路,设有过电流、过电压或过热保护电路,保护电路启动时,迫使待机控制电路动作,由开机状态变为待机状态。
    开关电源二次保护执行电路往往由晶闸管或模拟晶闸管担任,保护检测电路采用运算放大器对取样的电压和电流进行比较运算,产生保护触发电压,触发晶闸管导通,迫使待机控制电路动作,进入待机状态,达到保护的目的。

    2.工作原理

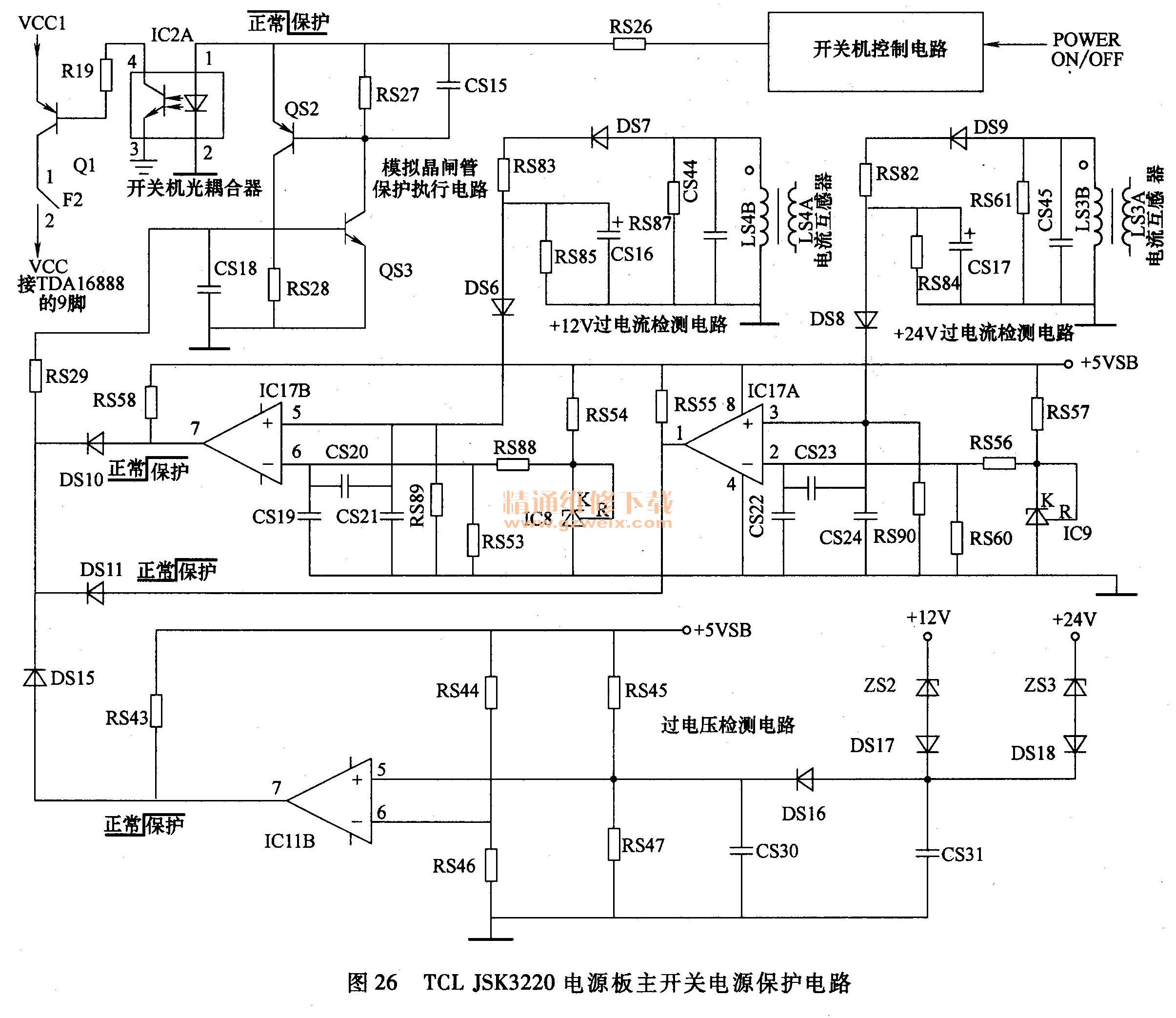

    图26是TCL JSK3220电源板主开关电源保护电路,QS3, QS2组成的模拟晶闸管为保护执行电路,通过控制开关机电路的光耦合器IC2A和晶体管Q1对主开关电源驱动控制电路TDA16888的9脚VCC电压进行控制。模拟晶闸管电路QS3的基极外接由运算放大器IC17A, IC17B, IC11B组成的+12V, + 24V过电压、过电流保护检测电路,正常时QS3的基极为低电平0V,当过电流、过电压保护检测电路检测到故障时,向QS3的基极送入高电平触发电压,模拟晶闸管电路被触发导通,将开关机控制电路光耦合器IC2A的1脚电压拉低,与开关机控制相同,IC2A的发光二极管不能发光,光敏晶体管不导通,进而控制协截止,切断了TDA16888的9脚VCC电压,PFC电路和主开关电源停止工作,整机进入待机保护状态。
TCL JSK3220电源板主开关电源保护电路


    由于模拟晶闸管电路一旦触发导通,具有自锁功能,要想解除保护再次开机,必须切断电视机电源,待副电源的5V电压泄放后,方能再次开机。
    1)过电压保护电路:过电压保护电路由稳压管ZS3, ZS2, DS18, DS17, DS16和IC11B组成,对主开关电源输出的+24V或+12V电压进行检测。输出电压正常时,IC11 B的5脚电压低于6脚电压,7脚为低电平,对模拟晶闸管电路不产生影响。当+24V输出电压超过一定值时,稳压管ZS3导通,通过DS18, DS16加在IC11 B的5脚电位升高;当+12V输出电压超过一定值时,稳压管ZS2导通,通过DS17, DS16加在IC11 B的5脚电位升高;IC11 B的5脚电压高于6脚电压,7脚输出高电平,通过DS15向QS3的基极送入高电平触发电压,模拟晶闸管电路被触发导通,进入待机保护状态。
    2)过电流保护电路:+12V过电流保护电路由运算放大器IC17B及其外围电路组成,+ 24V过电流保护电路由IC17A及其外围电路组成,对主开关电源输出的+12V或+24V电流进行检测。用电流互感器检测二次输出电流(负载状况)。通过二次绕组将一次电流衰减100倍并将衰减后的电流转换成电压信号,此电压与参考电压相比,当检测电压高于参考电压时,电压比较器输出高电平保护触发电压。副电源输出的+5 VSB电压一是向IC17A的8脚提供工作电压;二是通过IC8稳压后,经RS88, RS53分压向IC17B的6脚提供偏置电压;三是通过IC9稳压后,经RS56, RS60分压向IC17A的2脚提供偏置电压。

    3.识图技巧

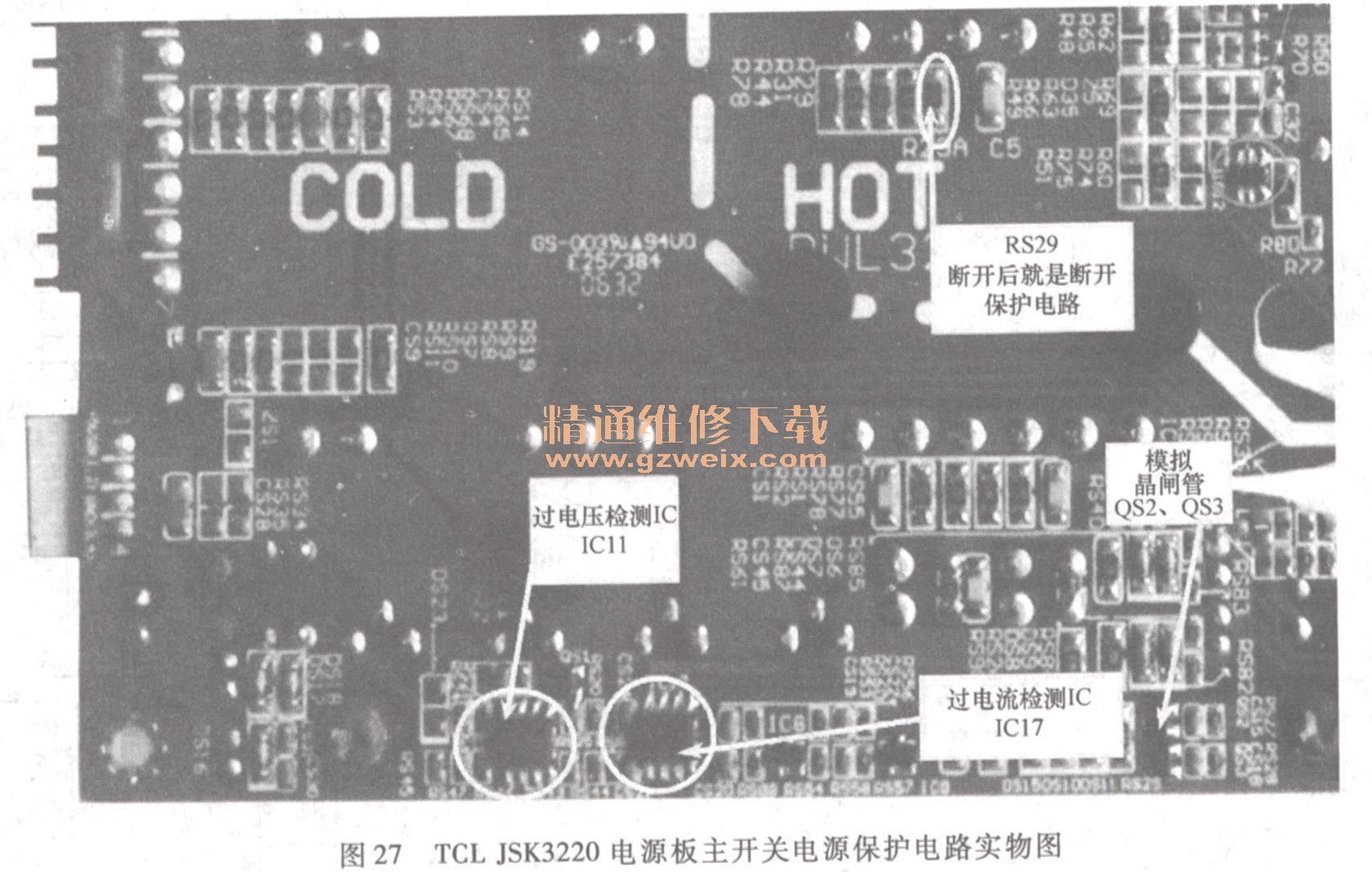

    保护电路大量采用贴片元器件,多位于电路板的背面。图27是TCL JSK3220电源板主开关电源保护电路实物图。
 TCL JSK3220电源板主开关电源保护电路实物图


    4.易发故障
保护电路引发的故障主要是不开机或开机后自动关机。其故障原因:一是电源板发生过电压、过电流故障;二是取样电路的过电流取样电阻阻值变大或取样电路的稳压管漏电等,引发保护电路误启动。
    5.维修提示
维修时,可采用测量关键点电压,判断是否保护;解除保护,观察故障现象,判断故障部位。
1)测量关键点电压,判断是否保护:对于模拟晶闸管保护电路的维修,在开机的瞬间,测量保护电路的QS3的基极电压,该电压正常时为低电平0V。如果开机时或发生故障时,QS3的基极电压变为高电平0. 7 V以上,则是以模拟晶闸管为核心的保护电路启动。

    由于QS3的基极外接过电压保护和过电流保护三路保护检测电路,为了确定是哪路检测电路引起的保护,可在开机后、保护前的瞬间通过测量DS15, DS10, DS11的正极电压,判断是哪路保护检测电路引起的保护。如果DS15的正极电压为高电平,则是+12V, + 24V过电压保护检测电路引起的保护,重点检查可能引起过电压保护的稳压控制电路的取样电路RS14, RS19, RS18,误差放大电路IC10,光耦合器IC3,如果输出的+12V, + 24V电压正常,则检查过电压保护检测电路;如果DS10的正极电压为高电平,则是+12V过电流保护检测电路引起的保护,重点检查+12V负载电路或其过电流检测电路;如果DS11的正极电压为高电平,则是+24V过电流保护检测电路引起的保护,重点检查+24V负载电路或其过电流检测电路。

    2)解除模拟晶闸管保护,观察故障现象:确定保护之后,可采取解除保护的方法,开机测量开关电源输出电压和负载电流,观察故障现象,确定故障部位。为了防止开关电源输出电压过高,引起负载电路损坏,建议先接假负载测量开关电源输出电压,在输出电压正常时,再连接负载电路。
    全部解除保护:将模拟晶闸管QS3的基极对地短路,也可将模拟晶闸管电路与光耦合器IC2A的1脚之间断开,解除保护,开机观察故障现象。

逐路解除保护:逐个断开取样电路模拟晶闸管电路QS3基极之间的连接隔离二极管DS15, DS10,DS11。每解除一路保护检测电路,进行一次开机实验,如果断开哪路保护检测电路的隔离二极管后,开机不再保护,则是该电压过高引起的保护。

3平板彩电开关电源的维修提示
平板彩电的开关电源电路故障率较高。开关电源分为内置和外置两种,外置电源(电源适配器)以单独电源盒的形式通过连接线及插头与平板彩电连接,为平板彩电提供直流电压(12V, 14V或18V等);内置电源往往与高压逆变电路做在一个PCB上。无论是外置式还是内置式,其检修方法是一致的。

3. 1几种电源板的检修方法
    平板彩电电源板的维修与其他彩电电源板的维修方法基本相同,除了采用直观检查法、电阻测量法、电压测量法外,还可采取以下几种方法。
    1.外接电压法
    外接电压法就是将机外或机内适合需求的电压或信号接入电源电压。一般提供两种电压:
    一是为驱动控制电路接通VCC电压,用一个输出12 - 20V的直流电源,接入驱动控制电路的VCC供电输入端,然后通电试机,测量该电路是否启动工作,如果启动工作,则是VCC控制电路故障,否则是驱动控制电路故障。由于驱动控制电路位于热地端,容易发生触电和损坏电源板或替代电源的事故,建议使用隔离变压器,并注意安全,分清热地端和冷地端。
    二是为开关机控制电路提供开机电压,一般在输出连接器上进行操作,先找到开关机控制引脚和5V电源输出引脚,由于开关机控制电压分为高电平和低电平两种,高电平开机的直接将开关机控制引脚与待机+5V相连接;低电平开机的直接将开关机引脚与冷地端相连接,连接后,即可通电对电源板输出电压进行测量。

    2.假负载法
    在维修开关电源时,为区分故障是出在负载电路还是电源本身,经常需要断开负载,并在电源主输出端(一般为12V, 18V或24V)加上假负载进行试机。之所以要接假负载,是因为开关管在截止期间,存储在开关变压器一次绕组的能量向二次侧释放,如果不接假负载,则开关变压器存储的能量无处释放,极易导致开关管击穿损坏。
    关于假负载的选取,如果电源板有12V电压输出,一般选取(30~60W)/12V的灯泡(汽车或摩托车上用)作假负载;如果电源板输出电压为18V,可选取6V灯泡和12V灯泡串联作为假负载;如果电源板输出电压为24V,可选取两只12V灯泡串联作为假负载。
    开机后,根据灯泡是否发光和发光的亮度可知电源是否有电压输出及输出电压的高低,优点是直观方便。为了减小启动电流,也可采用30W电烙铁或采用大功率600~1000Ω电阻作假负载。

    3.短路法
    短路法就是将控制电压或保护触发电压短路,然后检测短路后的电压变化,判断故障范围。短路法主要有两种:
    一是短路稳压电路或保护电路的光耦合器。平板彩电的开关电源较多地采用了带光耦合器的直接取样稳压控制电路,当输出电压高时,可采用短路法来测定故障范围。短路检修法的应用步骤是:先把光耦合器的光敏接收管的两脚短路,或用数十欧电阻短接,相当于减小了光敏接收管的内阻,如果测主电压仍未变化,则说明故障在开关变压器的一次电路一侧;反之,故障在光耦合器之前的电路。
    二是短路保护触发电压。保护检测电路检测到故障时,往往向保护执行电路送入高电平触发电压,引发自动关机故障,维修时:可找到该触发电压的关键点,如模拟晶闸管的基极、保护电路输出端的隔离二极管的正极,将其对地短路,可解除保护,再对开关电源进行维修。
    需要说明的是,短路法应在熟悉电路的基础上有针对性地采用,不能盲目短路,以免将故障扩大。另外,从检修的安全角度考虑,短路之前应断开负载电路。

    4.开路法
    开路法就是将关键点或组件切除,解除该电路对开关电源的影响,然后开机判断故障范围,若故障消除,则故障就在切除的部分。开路法主要用于以下两种情况:
    一是开路保护触发电压。如电源中遇到保护故障,可以断开保护检测电路与保护执行电路的连接,进行故障判断;如果断开该保护检测电路后,开机不再保护,则是该检测电路引起的保护。
    二是开路发生故障的单元电路。遇到部分电路损坏又苦于没有配件时,可以切除该电路,然后给控制电路模拟一个正常信息。比如遇到PFC部分外部控制元器件损坏时,就可以拆掉外部控制元器件,直接将控制信息传输到PFC电路,使PFC电路得到供电照样正常工作,一旦买到配件,尽量恢复电路原貌。
    5.代换法
    当电源电路板因故无法修复时,也可采用整板代换的方法进行维修。代换时需挑选输出电压相同、输出电流和功率等于或大于被代换的电源板,并注意开关机电路的控制电路与新电源板匹配。
    当选择的电源板缺少一组电压输出时,如果缺少的一组电压较低,可用较高的一组输出电压,用三端稳压器稳压后替换,如选择的电源板输出+24V, +12V, +5V三组电压,而被代换的电源板需要+24V,+12V, +9V, +5V四组电压,可在+12V输出端外接7809三端稳压器稳压后,产生+9V,以满足代换需求。

3.2开关电源常见故障维修
    平板彩电的开关电源部分与CRT彩电的基本原理是相似的。因此,在检修上也有很多相似之处。对于这部分电路,常见的故障现象是:开机烧熔丝管,开机无输出,有输出但电压高或低等。由于大家对这类故障已经比较熟悉,故这里简要介绍这部分电路的检修思路。
    1.熔丝管烧断
    引起熔丝管烧断的部位很多,从市电进入开始,依次为:市电抗干扰电路中的电容、压敏电阻、市电整流滤波电路的整流全桥中的二极管、滤波电容、PFC电路中的MOs开关管、PFC整流滤波电路的二极管、大滤波电容、主、副开关电源的厚膜电路或大功率MOs开关管等。上述单元电路中的元器件易发生击穿故障,导致熔丝管后限流电阻烧断。
维修时可用Rx1挡对上述易损元器件进行检测,哪个元器件两端的电阻最小,则是该元器件击穿损坏。其中MOs开关管击穿,还应注意检查其源极过电流检测电阻和相关驱动控制芯片是否连带损坏,尖峰脉冲吸收电路和稳压控制电路元器件是否开路、失效,避免再次损坏MOs开关管。

    2.无输出,但熔丝管正常
这种现象说明开关电源未工作,或者工作后进入了保护状态。首先测量电源控制芯片的启动脚是否有启动电压,若无启动电压或者启动电压太低,则检查启动电阻和启动脚外接的元器件是否有漏电存在,此时如电源控制芯片正常,则经上述检查可很快查到故障。若有启动电压,则测量控制芯片的输出端在开机瞬间是否有高低电平的跳变。若无跳变,说明控制芯片、外围振荡电路元器件或保护电路有问题,可先代换控制芯片,再检查外围元器件;若有跳变,一般为开关管不良或损坏。

    主副开关电源部分比较容易损坏的元器件除了厚膜电路或MOs开关管外,电路中阻值大的电阻也是比较容易损坏的,所以也是检查的重点,此外容易损坏的还有二次整流二极管。

    3.有输出电压,但输出电压过高
    在平板彩电中,这种故障往往来自于稳压取样和稳压控制电路。直流输出、取样电阻、误差取样放大器(如TL431)、光耦合器、电源控制芯片等电路共同构成了一个闭合的控制环路,在这一环节中,任何一处出问题都会导致输出电压升高。

    对于有过电压保护电路的电源,输出电压过高首先会使过电压保护电路工作。此时,可断开过电压保护电路,使过电压保护电路不起作用,测开机瞬间的电源主电压。如果测量值比正常值高出1V以上,说明输出电压过高。实际维修中,以取样电阻变值、精密稳压放大器或光耦合器不良较为常见。

    4.输出电压过低
    根据维修经验,除稳压控制电路会引起输出电压过低外,还有其他一些原因会引起输出电压过低。主要有以下几点:
    1)开关电源负载有短路故障(特别是DC-DC变换器短路或性能不良等)。此时,应断开开关电源电路的所有负载,以区分是开关电源电路不良还是负载电路有故障。若断开负载电路后电压输出正常,说明是负载过重;若电压不正常,说明开关电源电路有故障。
    2)输出电压端整流二极管、滤波电容失效等,可以通过代换法进行判断。
    3)开关管的性能下降,必然导致开关管不能正常导通,使电源的内阻增加,带负载能力下降。
    4) 300V滤波电容不良或PFC电路未工作,造成电源带负载能力差,一接负载输出电压便下降。

    5.维修注意事项
    1)采用隔离变压器。由于电源板与市电输入直接相连接,维修中一旦人体不小心碰到一次电路,就会发生触电事故;另外采用示波器测量波形时,如果接地或测试点弄错,还会烧坏示波器,因此建议使用1:1的隔离变压器进行维修,如果有调压功能的隔离变压器更好,可通过电压的调整,测试电源板的电压适用范围。
    2)注意停电后进行电阻测量时,将大电容放电。维修无输出的开关电源,通电后再断电,由于电源不振荡,300V滤波电容两端的电压放电会极其缓慢,此时,如果要用万用表的电阻挡测量电源,应先对300V滤波电容两端的电压进行放电,可用一大功率的几百欧电阻进行放电,也可用电烙铁的插头两端代替电阻进行放电,然后才能测量,否则不但会损坏万用表,还会危及维修人员的安全。
3)测量开关电源电路的电压,要选好参考电位,因为开关变压器一次侧之前的地为热地,而之后的地为冷地,两者不是等电位,测量电压时选错接地端,轻者造成测量数据出错,重者损坏万用表或测量仪器。
