2.2市电整流滤波电路识图
    1．电路作用

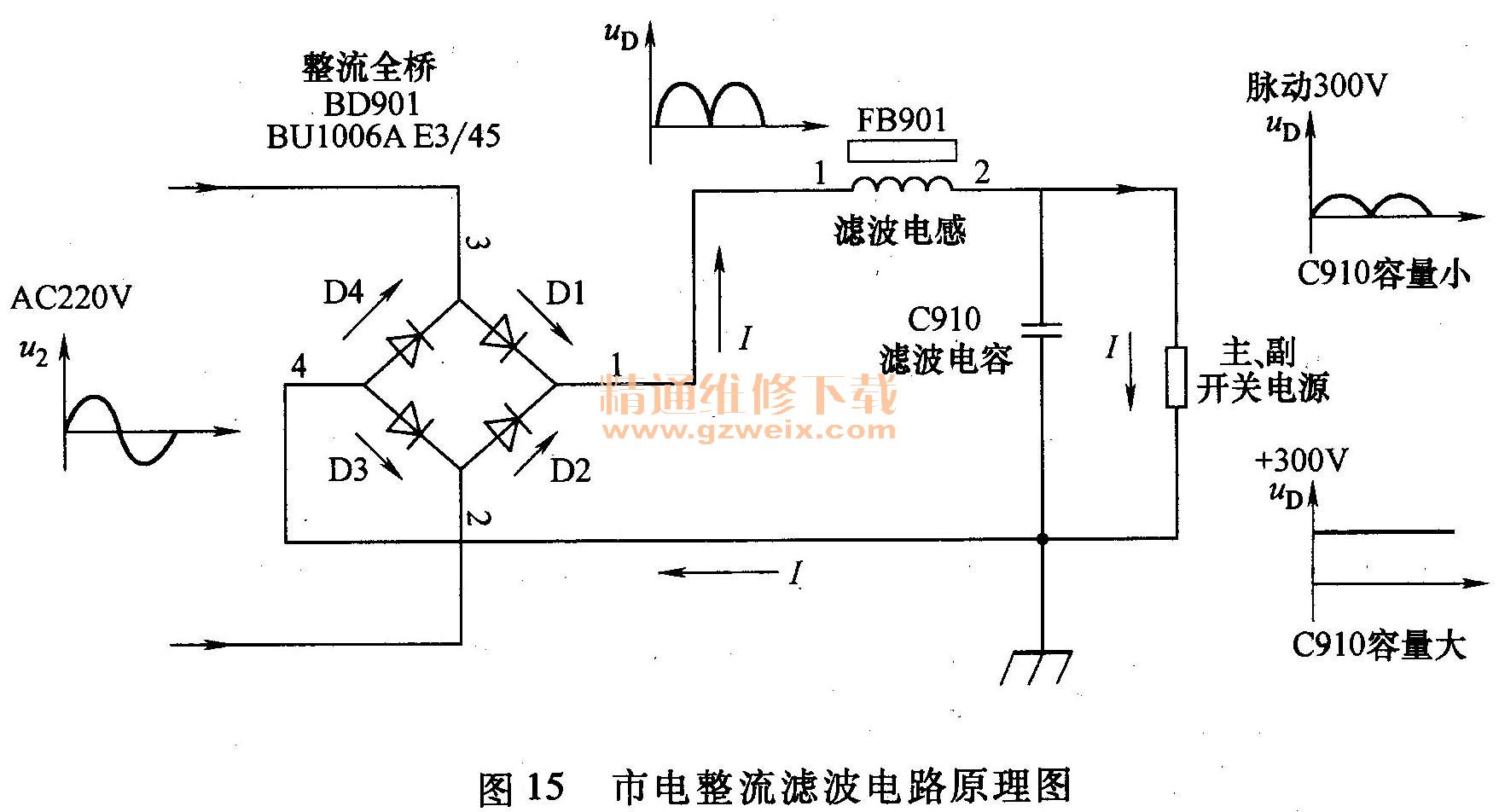

AC220V市电经过抗干扰电路滤除干扰脉冲后，送到市电整流滤波电路，电路原理图如图15所示。它由整流全桥（或4个整流二极管）BD901,滤波电容0910,滤波电感FB901等元器件组成。其中滤波电路有的电源板只用一个滤波电容，有的采用一个电感和一个电容组成LC滤波电路；有的采用两个电容和一个电感线圈组成二形滤波电路。



    整流滤波电路的作用：将交流220V市电整流滤波，产生约300V直流电压。无PFC电路的电源板，
滤波电容设计的容量较大，一般为100～330μF，整流滤波后产生约＋300V稳定的直流电压，为主副开关电源供电；设有PFC电路的电源板，滤波电容设计的较小，一般在0.47～μF之间，整流滤波后产生约300V的100Hz脉动直流电压，待机时负载电流较小，该电压接近300V，开机后负载电流增大时，降为230～250V，为PFC电路供电。

2．工作原理
    市电整流滤波电路采用全桥整流的方式，由4只二极管组成全桥方式，利用二极管的单方向导电特性，将交流电变换为单向脉动电压，再经滤波电容的充、放电作用，平滑整流后输出的脉动成分，变为直流电压或脉动直流电压。
当交流市电为正半周，使BD901的3脚为正、2脚为负时，二极管D1, D3导通，D2, D4截止，电流经D1, FB901、主副开关电源电路、D3构成回路；当交流市电为负半周，使BD901的2脚为正、3脚为负时，二极管D2, D4导通，D1, D3截止，电流经D2, FB901、主副开关电源电路、D4构成回路。这样交流电的正、负半周经整流滤波后，在滤波电容C910两端形成直流或脉动直流电压，为负载主、副开关电源供电。

    3．识图技巧

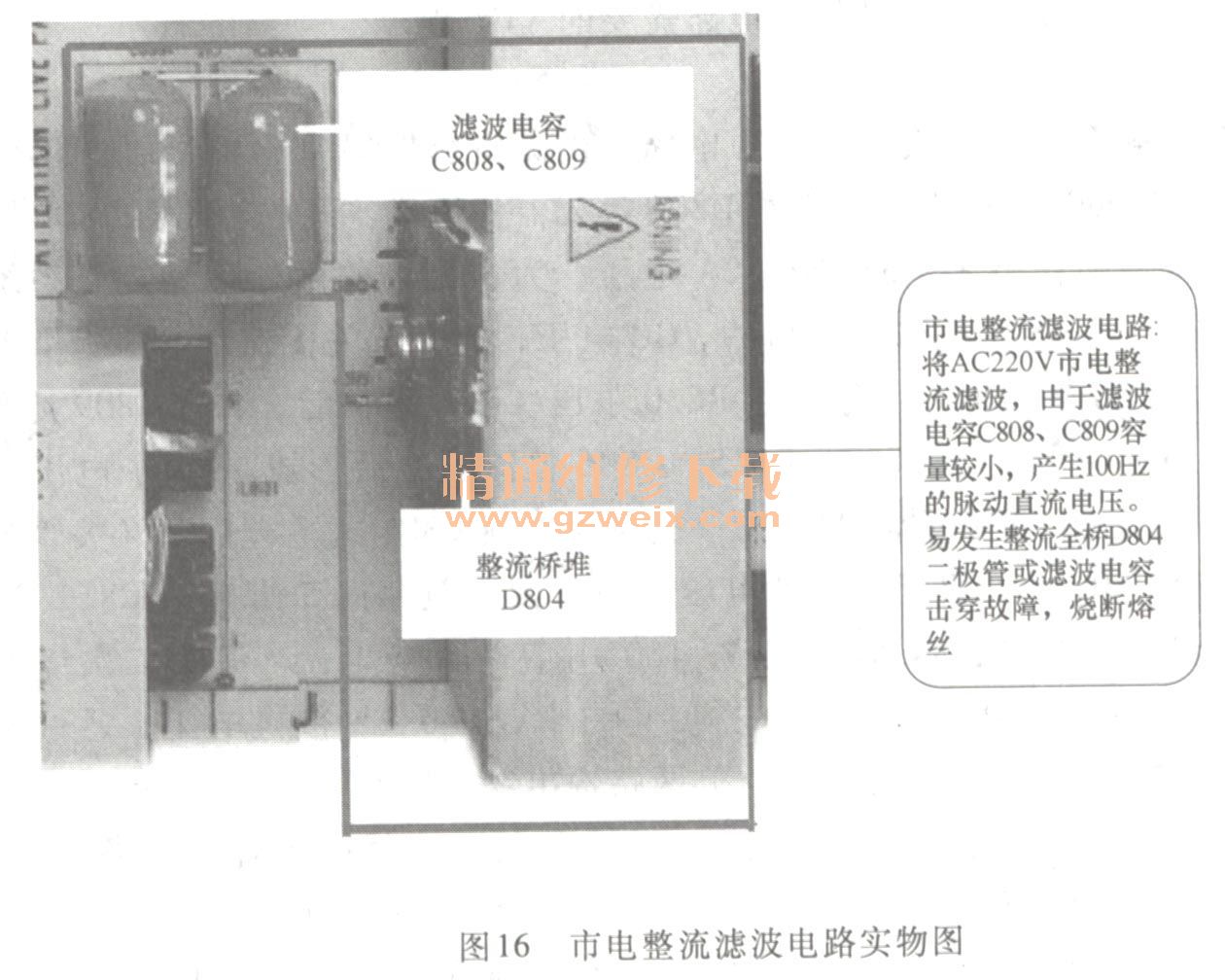

    TCL液晶彩电IPL42AL整合型电源板市电整流滤波电路在电路板上的实物如图16所示，位于抗干扰电路附近。由于整流全桥体积较大、工作时热量较大，固定在散热片上，有4个较粗的引脚，比较容易识别和查找，顺着整流全桥的输出端即可找到滤波电容C808, C809。整流滤波电路元器件较大，均安装于电路板的正面，便于识别。其中采用PFC电路的电源板滤波电容容量较小，一般选用0.1～0. 47μF的高频特性好的涤纶电容、耐压在630V以上；无PFC电路的电源板滤波电容容量较大，一般选用100～470pF电解电容、耐压在450V以上。



    4．易发故障
    抗干扰电路易发生整流全桥D804内部二极管击穿、滤波电容C808、C809击穿故障，烧断熔丝。如果发现熔丝烧断，需注意检查市电整流滤波电路元器件是否发生击穿故障。
5．维修提示

    维修时通过测量滤波电容C808, C809两端的电压即可判断抗干扰电路和整流滤波电路是否正常。采用PFC电路的电源板滤波电容两端正常电压待机时为300V左右，开机后在230～250V之间；无PFC电路的电源板滤波电容两端正常电压待机时为300V左右，开机后略有降低。如果滤波电容两端无电压，一是市电输入抗干扰电路发生开路故障；二是抗干扰电路、整流滤波电路、1电源板一次电路发生严重击穿短路故障，将熔丝或限流电阻烧断。

    维修整流滤波电路通常采用电阻测量法，测量整流滤波电路D804, C808, C809的电阻值，即可快速准确地判断故障范围。其中整流全桥D804内部4个二极管具有正向电阻小、反向电阻很大的特性。用指针式万用表Rx1挡在路测量正向电阻仅几十欧，用Rx10k挡在路测量反向电阻为几十千欧，拆下整流全桥测量反向电阻为无穷大。如果正、反向电阻均很小，则是内部二极管击穿；如果正、反向电阻均很大，则是内部二极管开路。

    在路测量滤波电容器C808, C809，阻值为几十千欧，并具有充放电现象；如果测量其阻值较小，则可判断滤波电容击穿，如果阻值较大但无充放电现象，则滤波电容失效或容量减小。拆下滤波电容测量，涤纶电容反向电阻无穷大，电解电容充放电完毕后，反向电阻为几百千欧以上，越大越好。

上述元器件损坏时，应按照原件的规格、参数更换，实在没有参数完全符合的元器件，可在10％原件参数范围内挑选元器件代换。整流全桥和电容一定注意选择耐压高于原参数的元器件代换，全桥的最大电流要大于原型号全桥，电解滤波电容的容量可适当增加，以增强滤波效果。

2.3副电源电路识图
    1．电路作用

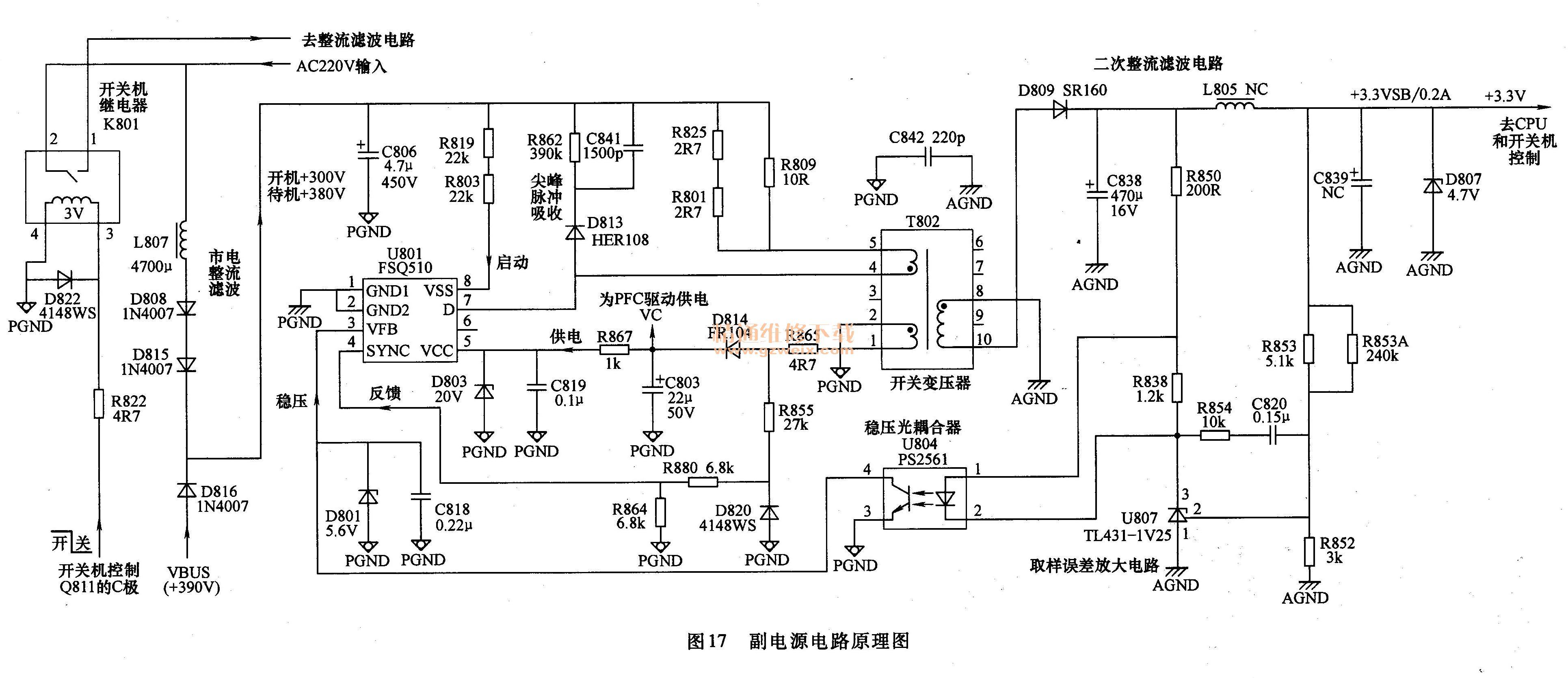

    完善的电源板大多设有独立的副电源，待机时为微处理器控制系统供电，TCL液晶彩电IP142AL整合型电源板副电源电路原理图如图17所示。它由驱动控制电路、输出MOs开关管（或厚膜电路）、开关变压器、二次整流滤波电路和稳压电路、尖峰脉冲吸收电路构成。

    副电源电路的作用：将市电整流滤波后的＋300V或PFC电路输出的370 - 410V直流电压转换为＋5V电压（因机型而异，有的为3. 3V，有的为12V经主板DC-DC变换电路转换后供电），为主板的微处理器控制系统供电，同时产生主电源或PFC驱动控制电路需要的VCc电压。

    2．工作原理
    TCL液晶彩电IPL42AL整合型电源板中副电源电路，由副电源厚膜电路U801 （FSQ510）、开关变压器T802、取样误差放大电路U807,稳压光耦合器U804等元器件组成。开关变压器T802在冷端和热端有两组电压输出：一是在冷接地端输出＋3. 3VSB/0. 2A电压，为主板上的微处理器控制系统供电；二是在热接地端输出Vc电压，不仅为U801提供开机后．的vcc电压，还为开关机控制电路提供vc供电。

    通电后，AC220V市电经熔丝F801、压敏电阻R830限压、限流保护后，再经L809滤除干扰脉冲，首先送到副电源整流滤波电路，经L807, D808, D815, C806整流滤波后形成＋300V电压，为副电源厚膜电路U801供电。该电压一路经开关变压器T802的一次绕组加到U801的7脚内部开关管的漏极，另一路经启动电路R819, R803为U801的8脚提供启动电压，通过内部电路向5脚外部C819充电，U801得到启动电压进入工作状态，其内部开关管的脉冲电流在T802中产生感应电压。其中二次绕组感应电压8-10绕组的输出经D809整流、0838, L805, C839滤波得到＋3. 3VSB/0. 2A待机电压，通过连接器输出，为主板控制系统供电。T802的辅助1-2绕组感应电压分两路输出：一路经D814整流、C803滤波产生vc电压，一是给开关机控制电路供电；二是经R867限流、D803稳压后，替换下启动电路给U801的5脚内部电路供电；另一路经R855, D820, R880分压后，作为同步和检测脉冲送到U801的4脚。

    稳压电路由取样误差放大电路U807 （TL431-1 V25） ,稳压光耦合器U804 （PS2561）构成，通过取样电阻R853, R853 A , R852分压对输出电压取样，经U807比较放大后，通过U804对 U801的3脚内部振荡电路脉宽进行控制，从而输出稳定的3. 3V。

    3．识图技巧

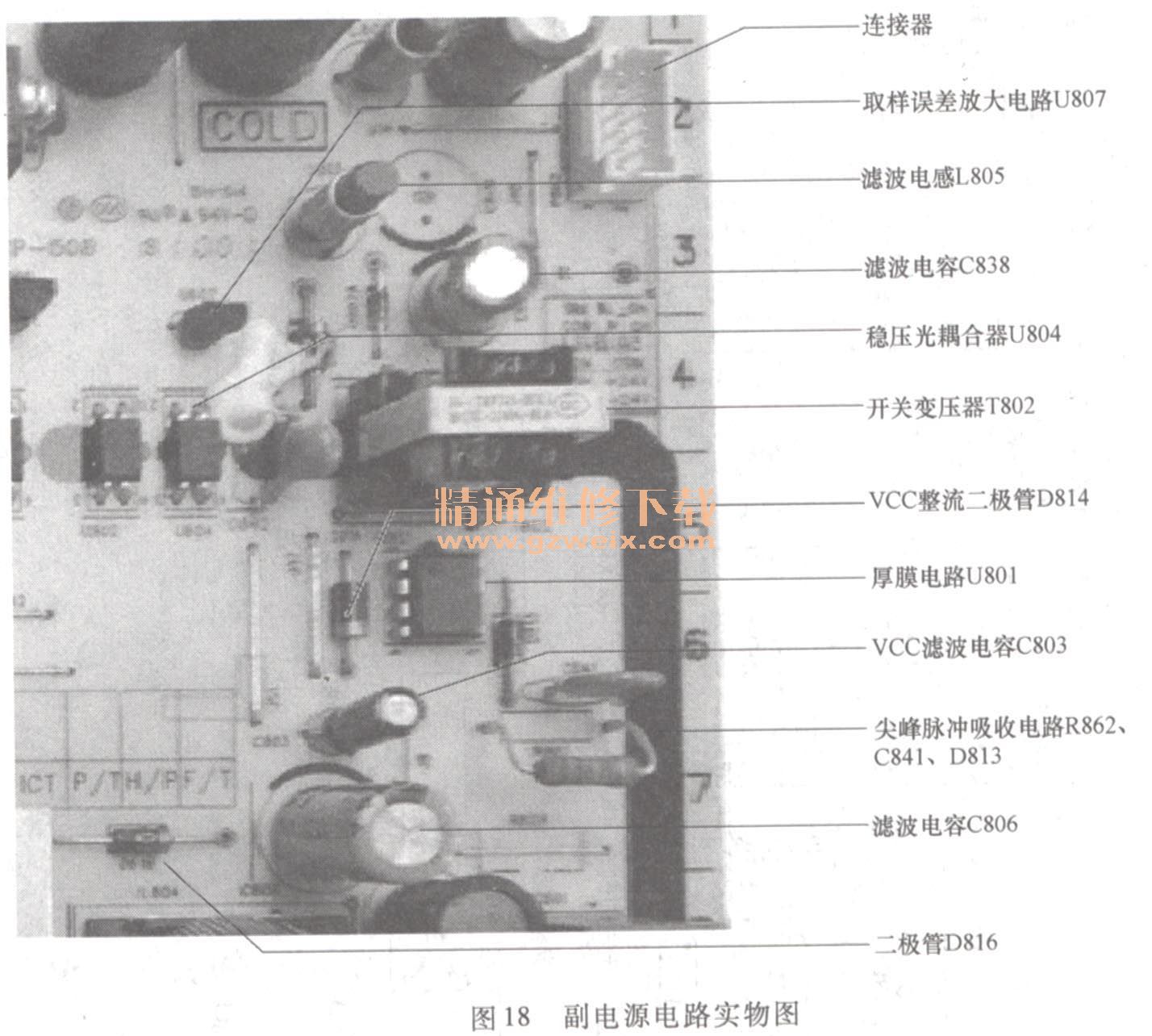

    TCL液晶彩电IPL42AL整合型电源板副电源电路在电路板上的实物如图18所示。由于厚膜电路位于输出变压器的一侧，多数电源板的副电源厚膜电路或MOs开关管装有散热片，由于该机副电源只为主板控制系统供电，电流较小，所以该电源板副电源厚膜电路未加散热片；二次侧整流管位于输出变压器的另一侧，附近伴有较大的电解滤波电容器，输出端设有输出连接器。



    电路板正面的两只光耦合器跨接在热地和冷地之间，一只是稳压控制电路光耦合器U804, U804的附近是三端误差放大电路U807；一只是开关机控制电路光耦合器U802 , U802两侧的开关机控制电路晶体管位于电路板的背部，采用贴片元件。

    4．易发故障
    副电源发生故障时，三无，指示灯不亮，厚膜电路U801内部MOs开关管易击穿，烧断熔丝。

    5．维修提示
判断副电源是否正常，测量二次侧输出端 C838两端的＋3. 3V电压和一次侧C803两端的vcc电压即可，如果0838两端无3. 3V电压，而C803两端的VCC电压正常，则是＋3. 3V整流滤波电路开路；如果C803和C838两端均无电压，则是副电源未工作。

维修时先查T802的5脚是否有300V的＋B电压，无＋B电压，查市电整流滤波电路D808, D815,C806, R809；有300V的＋B供电，查厚膜电路U801的8脚启动电压，无启动电压，查8脚外部的启动电路R819, R803是否开路。+ 300V供电和8脚启动电压正常，副电源仍不工作，查U801及其外部电路元器件。如果测量U801的7脚对地电阻很小，同时熔丝熔断，则是U801内部击穿，更换U801之前，应仔细检查7脚外部的尖峰脉冲吸收电路和3脚外部的稳压控制电路元器件是否发生开路、失效、漏电故障，避免再次损坏U801。

    如果测量U801完好，但副电源不启动，还应检查U801的4脚电压反馈电路和5脚的VCC供电电路。
    副电源二次整流滤波电路的滤波电容容量减小或失效，输出电压降低、纹波增大，造成控制系统工作失常，不能开机或开机后自动关机，整流二极管击穿迫使主电源过电流保护停止工作。更换整流二极管时，需使用低压差、大功率的肖特基二极管，不能用普通整流二极管代换。
