2.4 PFC电路识图
1．电路作用

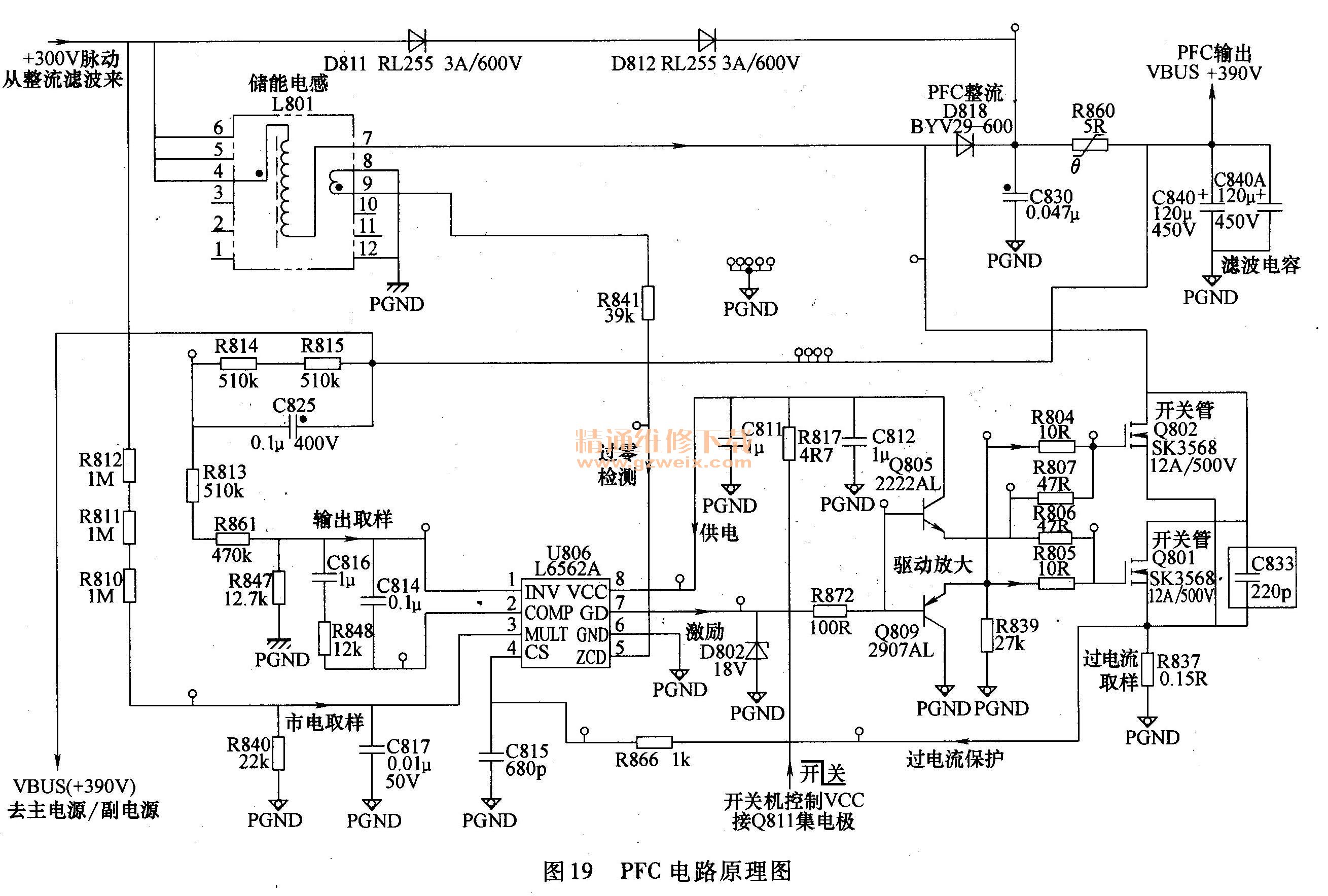

在市电整流滤波电路之后，主副开关电源之前，新型彩电开关电源往往设有PFC电路。PFC电路分为有源PFC电路和无源PFC电路两种，平板彩电中大多采用有源PFC电路。TCL液晶彩电IP142AL整合型电源板PFC电路原理图如图19所示。它由驱动控制电路、激励电路、末级输出MOs开关管、储能电感、PFC整流滤波电路组成。
PFC电路的作用：将供电电压和电流的相位校正为同相位，提高功率因数，减少谐波污染，并将市电整流后的电压提升到370 -410V。
2．工作原理
TCL液晶彩电IP142AL整合型电源板中PFC电路由驱动控制电路U806 （L6562A ），推动电路Q805,Q809，大功率开关管（MOSFET） Q801, Q802，储能电感L801，充电电路D812，整流电路D818，大滤波电容C840, C840A组成。PFC电路使电流与电压相位一致从而提高功率因数，并防止电路产生的多次谐波对电网的干扰，提高电源的有效利用率。
开机后，继电器K801吸合后，AC220V市电经抗干扰电路滤除干扰脉冲后，由全桥D804整流和C808, C809滤波后得到VAG脉动300V电压，一路经过储能电感L801加到MOSFET Q801, Q802的漏极，另一路经分压后送到驱动控制电路U806的3脚，遥控开机后，开关机控制电路送来的VCC电压进入
U806的8脚后，U806开始工作，从7脚输出脉冲信号，经Q805, Q809推动放大后，驱动Q801, Q802截止和导通。当PFC电路的驱动信号是高电平时，Q805导通，Q809截止，Q802和Q801的栅极电压为高电平，Q802和Q801导通，整流后的市电对L801进行充电，电能转化成磁能存储在L801中；当PFC电路的驱动信号是低电平时，Q805截止，Q809导通，Q802, Q801的栅极电压被下拉为低电平， Q802和Q801截止，L801存储的磁能释放，经D818整流后输出VBUS电压，经电容C840, C840A滤波，提升到390V左右，为PWM主电源和逆变器升压电路供电。
PFC电路启动工作后，U806通过1脚对PFC电路输出的VBUS电压进行检测，如果VBUS电压低于额定值，U806则输出一定宽度频率可调的矩形波，使MOSFET Q801, Q802的导通时间越长，流过L801的电流峰值越大；当Q801, Q802突然截止时，L801感应的右正左负的电压越高，此时D818导通，VBUS端电压提升越高，直到额定值为止。
过电流保护电路：由U806的4脚内外电路组成，通过R866对末级大功率MOSFET Q801, Q802的S极电阻R837两端的电压降进行检测。当R837两端的电压降增大，使U806的4脚电压大于1. 7V时，U806都会立即关闭PFC脉冲输出，达到保护的目的。
3．识图技巧

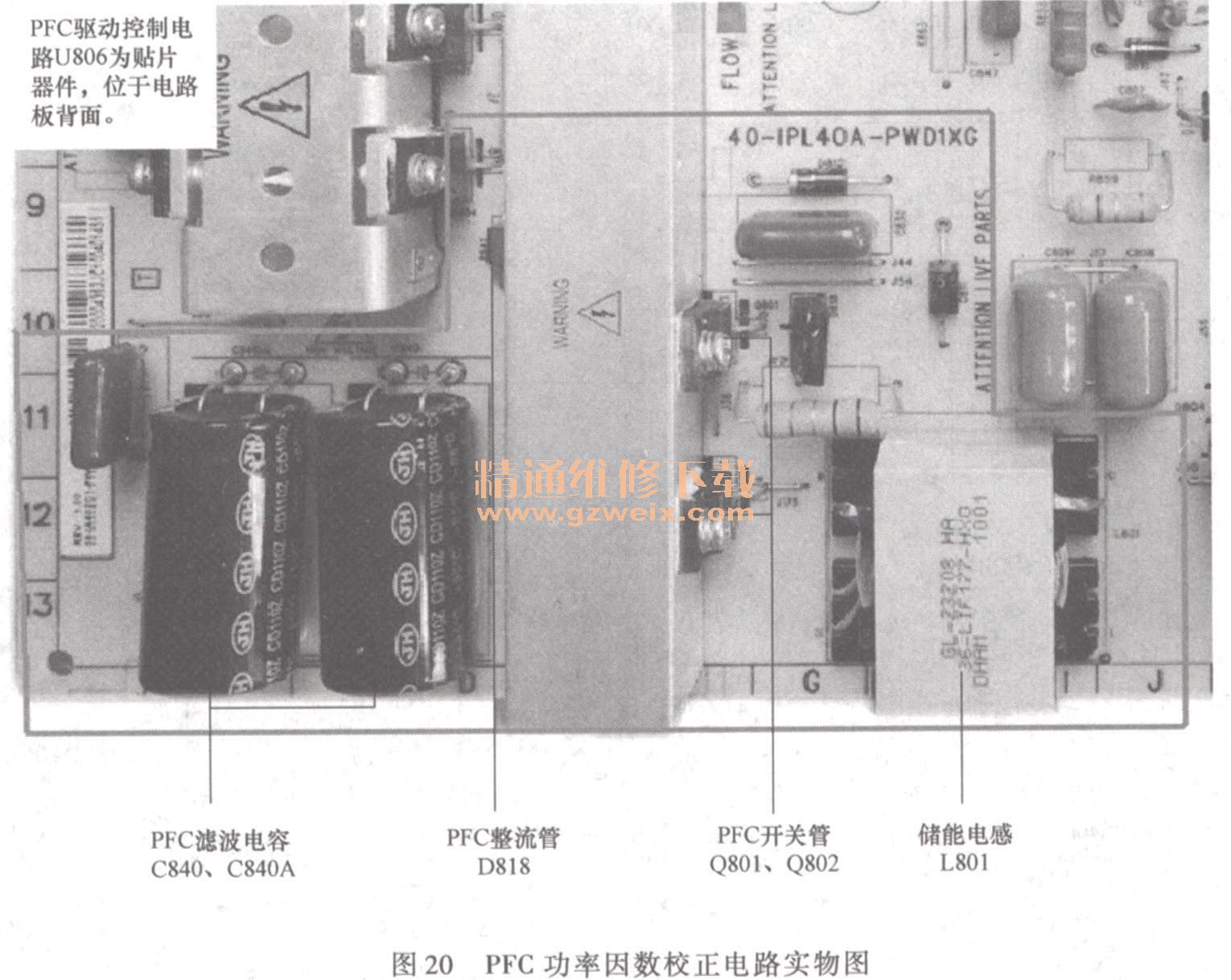

TCL液晶彩电IPL42AL整合型电源板PFC电路在电路板上的实物如图20所示，位于市电整流滤波电路之后，主电源之前。由于其储能电感L801、大滤波电容0840, C840A体积较大，MOSFET Q801,Q802和PFC整流管D818由于工作时热量较大，均安装于散热片上，且位于电路板的正面，可快速在电路板上找到PFC电路的相关元器件。PFC驱动控制电路U806为贴片器件，位于电路板的下面。
4．易发故障
PFC电路停止工作或PFC大滤波电容C840, C840A失效时，主电源供电降低，带负载能力降低，往往引发过电流保护；易发生开关管Q801, Q802，大滤波电容0840, C840A击穿故障，烧断熔丝。
5．维修提示
判断PFC电路是否正常，可通过测量输出滤波电容0840, C840A两端电压来判断。该电压正常时待机状态继电器K801释放，PFC电路无AV220V供电，PFC输出电压为0;开机状态继电器K801吸合，为PFC电路供电，PFC电路启动工作，输出电压上升到390V左右。如果开机状态输出电压为300V左右，则是PFC电路未启动。
维修时，先测量PFC电路U801的8脚VCC供电是否正常，如果无VCC供电，先检测副电源VCC电压产生电路C803两端有无VC电压，无VC电压，检查副电源D814, C803, R865和T802的1-2绕组；C803两端有VC电压，检查开关机控制电路Q808, U802, Q811。
U801的8脚VCC供电正常，检测U801的7脚有无激励脉冲输出，无激励脉冲输出，查U801及其外部电路；有激励脉冲输出，查推动电路Q805, Q809, MOSFET Q801, Q802和PFC整流滤波电路D818,C840、C840A。
2.5主电源电路识图
1．电路作用

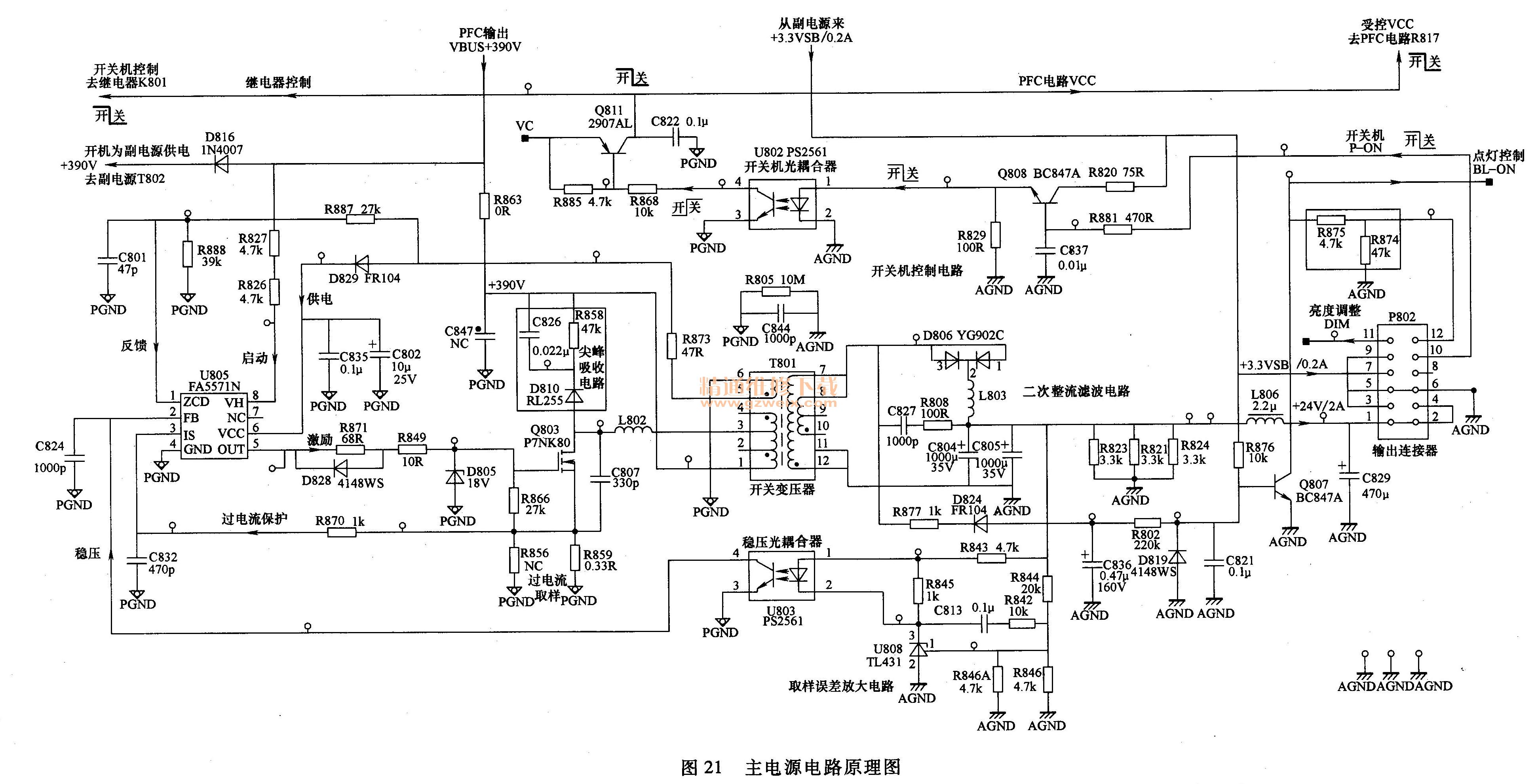

TCL液晶彩电IPL42AL整合型电源板主电源电路原理图如图21所示。它由驱动控制电路、输出MOs开关管、开关变压器、二次整流滤波电路和稳压电路、尖峰脉冲吸收电路构成。
主电源电路的作用：将PFC电路输出的370 - 410V直流电压转换为＋24V, + 12V电压（因机型而异，有的为一组输出电压，有的为2-4组输出电压），为主电路板、伴音功放电路、’逆变器电路供电。
2．工作原理
当电源板收到的P- ON信号为高电平时，开关机控制电路Q808导通，+ 3V3电压通过R820, Q808后流过光耦合器U802的1, 2脚，此时U802的3, 4脚导通，将PNP型晶体管Q811的基极电压拉低而导通，输出VCC电压，该电压分两路：一是送到开关机继电器K801，使K801吸合，为PFC电路和主电源供电，整机进入开机状态；二是送到PFC电路，为U806提供工作电压，PFC电路启动工作，将主电源和逆变器升压电路的供电提升到390V 。
TCL液晶彩电IPL42AL整合型电源板中主开关电源电路由驱动控制电路U805 （FA5571 N） ,大功率开关管（MOSFET） Q803、开关变压器T801、取样误差放大电路U808、光耦合器U803等元器件组成，产
生＋24V/2A：一是通过连接器输出，向负载电路提供电压；二是为电源板上的逆变器振荡控制电路供电。
遥控开机后，继电器K801吸合，AC220 V电压经抗干扰电路滤除干扰脉冲后，通过整流滤波和PFC电路为主电源提供约390V的VBUS电压，该电压一是经开关变压器T801的二次绕组1-2-3加到大功率开关管Q803的漏极；二是通过R827, R826和U805的内部从6脚（VCC）对电容C802进行充电，当 C802的电压达到9V时，U805进入工作状态，从U805的5脚输出脉冲信号，去控制Q803的导通和截止，Q803的脉冲电流在开关变压器T801的各个绕组产生感应电压。二次绕组感应电压经整流、滤波后，输出+ 24V/2A电压，一是通过连接器输出，为液晶彩电的主电路板供电；二是为电源板上的逆变器振荡驱动控制电路供电。T801一次辅助绕组5-6产生的感应电压一是经D829, C802整流滤波后，为U805的6脚提供启动后的 VCC工作电压；二是经R887, R888分压送到U805的1脚，作为零点电流检测，对输出脉动相位进行调整。
稳压电路由取样误差放大电路U808 （TL431）、稳压光耦合器U803 （PS2561）组成，对U805的2脚内部振荡电路进行控制，从而稳定地输出24V电压。
过电流保护电路：由U805的3脚内外电路组成，通过R870对末级大功率MOSFET Q803的S极电阻R859两端的电压降进行检测。当R859两端的电压降增大，使U805的3脚电压大于保护设置值时，U805立即关闭5脚脉冲输出，达到保护的目的。
空载保护电路：T801的二次感应电压，还经D824, C836整流滤波，得到一个约-100 v的负电压，该电压经R802与3. 3V电压叠加，加到晶体管Q807的基极，因为D819的钳位，正常时Q807的基极电压为负压而截止，对P802的12脚BL-ON点灯控制电压不产生影响。当24V电压空载或者负载极轻时，U805处于间歇工作模式，电流变小，输出电压降低，C836的负压不足时，Q807的基极电压变为正向电压，将BL- ON电压拉低，逆变器电路停止工作。
3．识图技巧

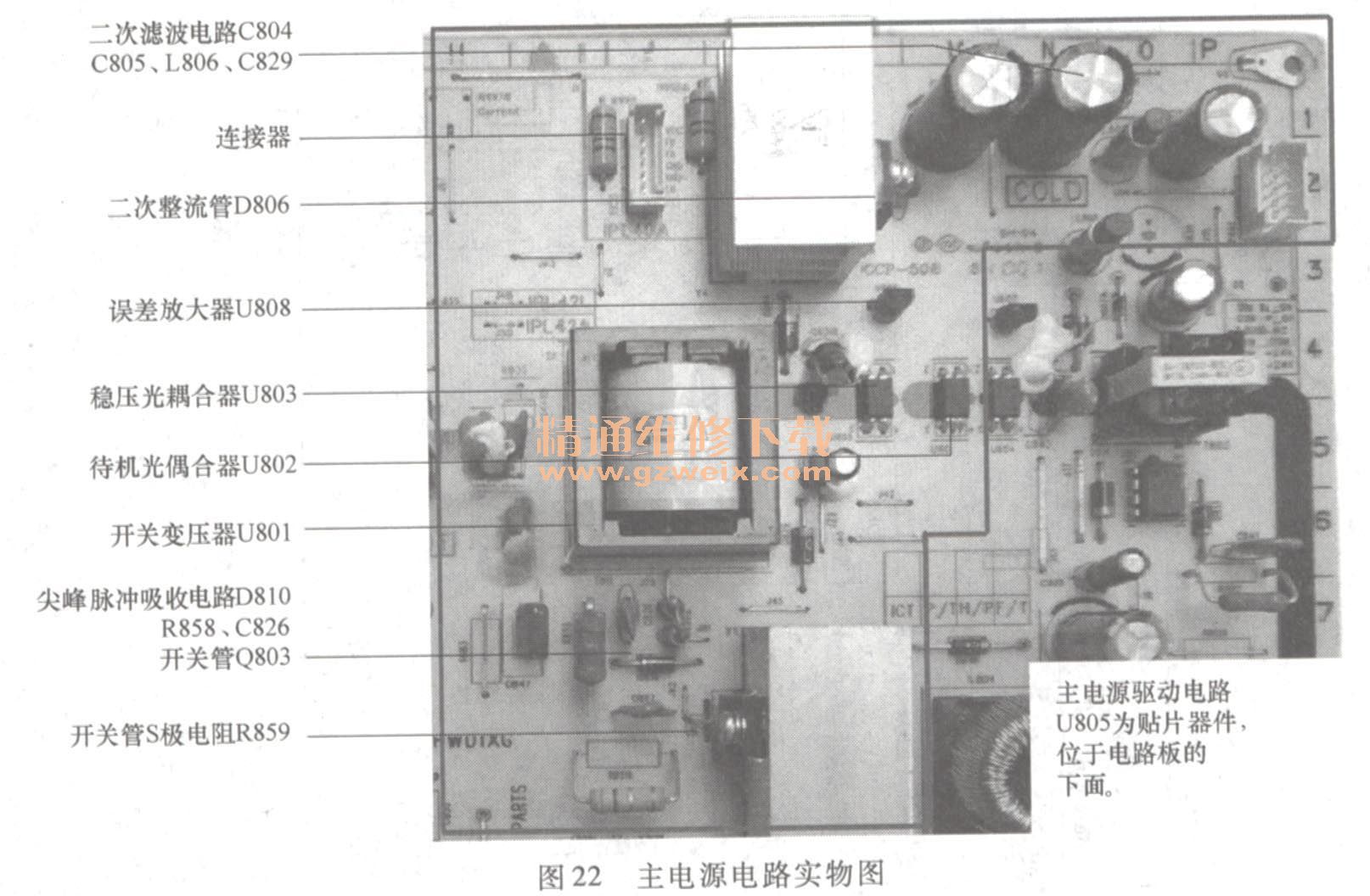

TCL液晶彩电IPL42AL整合型电源板主电源电路在电路板上的实物如图22所示。由于主电源工作电流大，输出开关变压器体积大，一次MOs开关管和二次整流管工作时均发热，所以均安装在散热板上，二次侧采用大容量的滤波电容，输出端设有输出连接器。上述元器件均安装在电路板的正面，比较显眼，可快速对号入座找到主电源。
电路板正面的光耦合器跨接在热地和冷地之间，是稳压控制电路光耦合器U803, U803的附近是三端误差放大电路U808；主电源的驱动控制电路U805是贴片器件，位于电路板的背部。
4．易发故障
主电源发生故障时，三无，但指示灯亮；一次开关管Q803击穿烧熔丝，二次滤波电容失效，输出电压降低，图像纹波干扰，严重时保护关机；整流二极管击穿迫使主电源过电流保护停止工作。
5．维修提示
判断主电源是否正常，测量二次侧输出端C804, C805两端的＋24V电压即可，如果C804, C805两端无24V电压，则主电源未工作。
对于主电源未工作，首先测量PFC大滤波电容C840, C840 A两端有无390V电压，如果电压为0，则是主电源抗干扰电路或整流滤波电路发生开路故障；如果为＋300V，则是主电源或PFC电路未工作。
如果输出的390V电压正常，查主电源驱动电路U805的8脚启动电压和6脚VCC供电，无启动电压，多为启动电路R827, R826开路；无VCC电压，则是VCC整流滤波电路R873, D829, C802发生开路故障。U805的8脚有启动电压，测量U805的5脚有无激励脉冲输出，无脉冲输出，则是U805及其外部电路有故障；有激励脉冲输出，检查Q803, T801及其二次整流滤波电路。
主开关电源二次滤波电容C804, C805, C829易变质失效，造成＋24V电压降低，输出电压降低、纹波增大，造成图像网纹干扰，严重时弘发自动关机；整流二极管D806和D824击穿，会引起主电源过电流保护，停止振荡，无电压输出。更换整流管时，需使用低压差、大功率的肖特基二极管，不能用普通整流二极管代换。
如果测量Q803击穿，同时熔丝熔断，更换Q803前，应仔细检查T801一次侧并联的尖峰脉冲吸收电路和U805的2脚外部的稳压控制电路元器件是否发生开路、失效、漏电故障，避免再次损坏Q803。
