3）上压条＿左（背视）、上压条＿中（背视）、上压条＿右（背视）的拆卸。将C处饭金卡舌拨直，同时将压条按照箭头方向推动，然后将上压条＿左（背视）取下；将D处饭金卡舌拨直，同时将压条按照箭头方向推动，然后将上压条＿中（背视）取下；将E处饭金卡舌拨直，同时将压条按照箭头方向推动，然后将上压条＿右（背视）取下，如图34所示。

    4）底座连接板的拆卸。用螺钉旋具拧下固定底座的螺钉，卸下底座，将所有压条与端子板卸下后，即    可取下液晶屏。如图35所示。

 （7）遥控板的拆卸

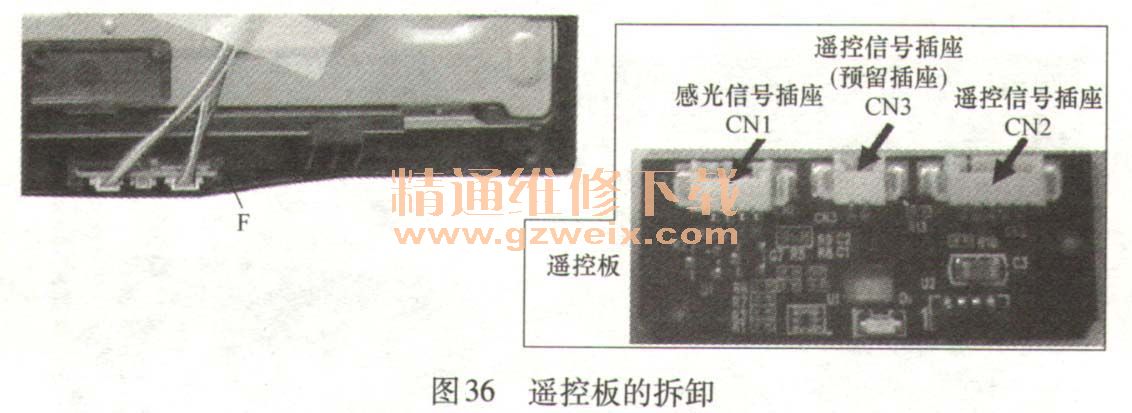

    拨开F处小卡扣，即可卸下遥控板，如图36所示。

（8）海尔LE55 A700 K3 D （MST61981 BTA机心）液晶彩电分解分解如图37所示。

  （2）机顶盒的拆装
    下面以有线机顶盒为例介绍。
    1）拆下外壳螺钉。用螺钉旋具拆下图38所示的几颗螺钉，然后取下盖板。注意大部分有线机顶盒外壳均带有封条，是有线台对机器保修的封签。若机顶盒还在保修期内，最好不要动封签。

    2）打开外壳，露出电路板，如图39所示。

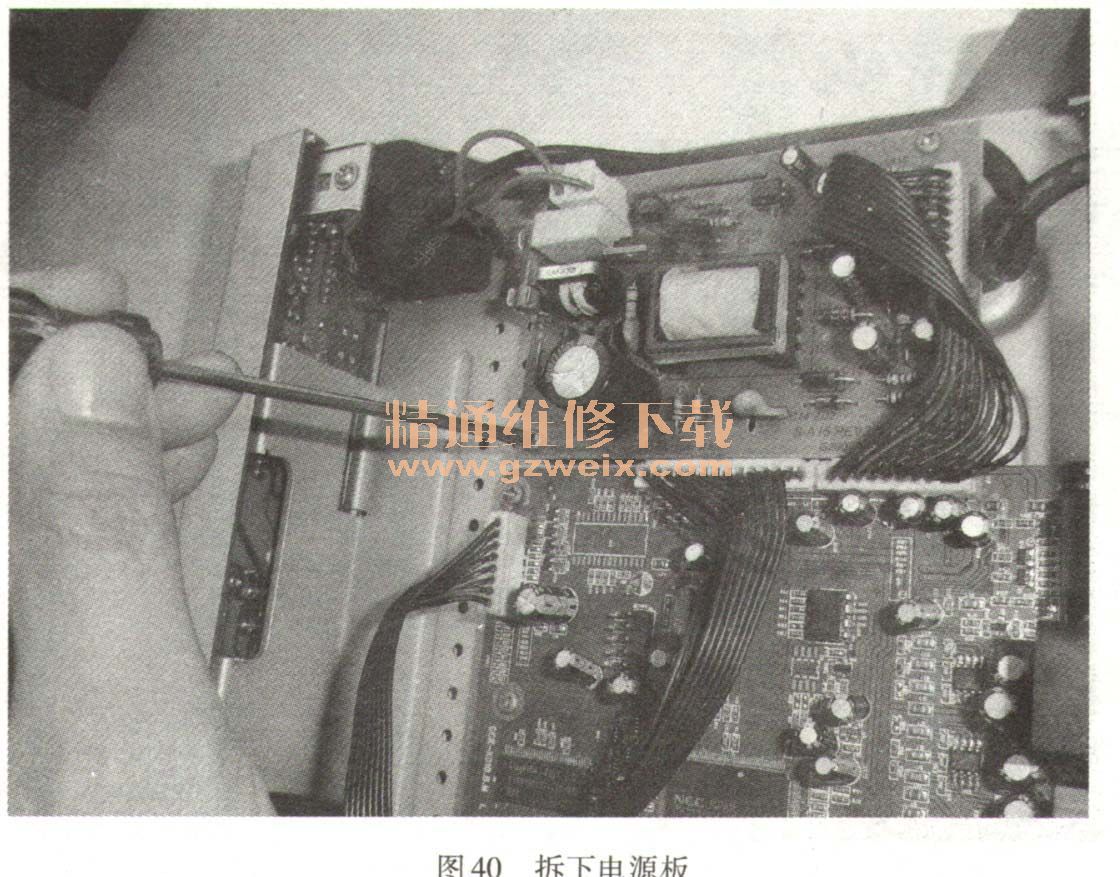

    3）拆下电源板，如图40所示。

    4）撬开前面面板卡扣，拆下面板，如图41所示：

    5）拆下智能卡组件，如图42所示。

    6）拆下后面接口板，如图43所示。

    7）拆下按键板，如图44所示。

   8）拆下高频头组件，如图45所示。

    9）拆下主板，如图46所示。

（3）等离子彩电的拆装
    1．等离子彩电的安装
（1）安装的周围环境
    要避免安装在高温、潮湿和阳光直射且强磁场干扰的位置。等离子彩电很多都不带防水保护，散热栅格内印制电路板会直接与外界空气接触，当电视长期处在湿度过大的环境时就会缩短其使用寿命，甚至使电视出现异常情况。
    不要将电视安装在靠近热源的地方，还要预留足够的散热空间，也不要摆放过多的植物在电视旁。功率大于100W的平板电视，左右侧面距离安装面的间距要至少10cm ，以保持空气流通，通风散热。等离子彩电安装时可按照图47所示的空余间隙进行安装，以便电视通风和散热良好。

    等离子彩电应尽量远离强电及带强电磁场的物体，如电磁炉、微波炉等。另外也不要将电视放在一些大型家电产品附近，如电脑、电冰箱、空调等。若长期处于强磁场中，电视元器件会被磁化（信号互相干扰）影响电视正常工作。
  （2）安装的观看距离
    高度应以用户坐在凳子或沙发上眼睛平视电视中心（或稍下）为宜。通常在安装等离子彩电时，应确保观看距离至少为显示屏对角距离的3～5倍。一般情况下，电视的中心点离地为1.3m左右。
（3）墙壁的选择
   在挂等离子彩电之前，应首先考察房屋的结构类型。房间的基本墙面一般分为支撑整栋楼的承重墙和隔间用的轻质砖面墙（如木板墙、玻璃墙、大理石墙、装饰墙等）两种。一般开门窗较多的墙是非承重墙，在上面挂等离子彩电是不安全的。房间的纵墙是安全的，如客厅或卧室的里没有开门或开窗的完整墙面。
普通砖墙适合壁挂电视，安装时不需要特殊工具和工艺，只需用冲击钻在墙壁上钻出几个孔，然后上膨胀螺钉就可以挂电视。空心砖墙则必须用螺帽或支架固定。如果是木板墙，则视电视的大小轻薄程度，小尺寸的电视可以安全地挂在轻质砖墙上。实心木板墙（厚2cm）安装时可用自攻螺钉直接加垫圈旋上。如果要在石膏板做的电视背景墙上挂置平板电视，则必须要在里面加实心木板（先选好定位点，然后用美工刀把挂定点的中心位置割一个手能进去的孔，然后在挂架的上孔处放一块2cm厚的实心木板，使自攻螺钉在自攻时穿过石膏板而进人木板条，使之受力面积加大即可）。50in的大屏幕等离子彩电，则最好挂在承重墙上比较安全。
