（二）专用工具和仪表的使用
   （1）万用表

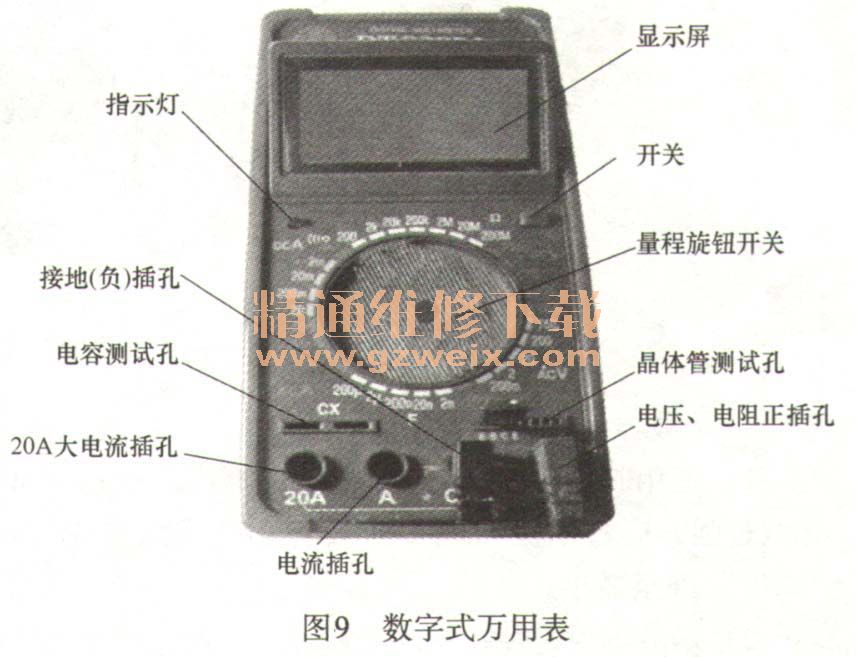

    万用表是万用电表的简称，是维修电器时必需的测试工具。它具有测量电流、电压和电阻等多种功能，有的万用表还可以测量晶体管的主要参数及电容器的电容量等。检测电路通断或检测电路是否有短路时，常用蜂鸣挡；电阻挡用于检测电路或电阻器、电感器、半导体元器件；检测交流（AC）或直流（DC）电压时，红表笔插入V/Ω端，黑表笔插入COM。将万用表功能转换开关分别置AC或DC挡，选择检测参数相关的量程范围，检测交流或直流电流将表开关分别置ACA或DCA挡选择相关的量程，红黑表笔串在电路中。图8所示为常用的指针式万用表，图9所示为常用的数字式万用表。



    1．指针式万用表使用注意事项
    1）万用表必须水平放置，以免造成误差，并注意避免外界磁场对万用表的影响。且在使用万用表之前，应先进行机械调零和欧姆调零。
    2）在使用万用表过程中，不能用手去接触表笔和被测电路或元器件的金属部分。
    3）在测量的过程中不能同时换挡，尤其是在测量高电压或大电流时更应注意，否则会损坏万用表。
    4）万用表使用完毕，应将转换开关置于交流电压的最大挡。如果长期不使用，应将万用表内部的电池取出来，以免电池腐蚀表内其他器件。
    2．数字万用表使用时的注意事项
    1）要根据测试项目选择插孔或转换开关的位置，由于使用时测量电流、电压和电阻等交替地进行，一定不要忘记换挡。
    2）注意检查数字万用表电池的电量，将数字万用表的电源开关按下，如果电池电量不足，则显示屏左上方会出现电池符号，此时应更换表内电池。
    3）数字万用表表笔插孔旁有△符号，这是警告操作者要留意测试电压和电流不要超出范围。
    4）对于数字万用表来说，切不可用电阻、电流挡测量电压；如果用直流电流或电阻挡去误测交流220V电源，则万用表会立刻烧毁。
    5）数字万用表红、黑两根表笔的位置不能接反、接错，否则会带来测试错误或判断失误。当误用交流电压挡去测量直流电压，或者误用直流电压挡去测量交流电压时，显示屏将显示“000”，或低位上的数字出现跳动现象。
    （2）示波器
    示波器是利用电子示波管的特性，将肉眼无法直接观测的交变电信号转换成图像，显示在显示屏上以便观察的电子测量仪器。它能形象地显示出电路中各测试点的信号波形情况，即波形的形状、幅度、频率及相位。示波器在维修中主要对电器的电路波形进行测量，能快速直观地判断故障点并修复故障机，特别是观测行、场同步信号波形，行、场扫描电路各极波形，视频通道各电路视频信号波形，电源开关管集电极、脉宽调制器等的波形。示波器如图10所示。

    1．示波器的正确使用方法
    1）使用时扫描的亮度应适中，过亮容易灼伤屏幕，使示波管寿命缩短。如果环境光线过强，应将示波器置于面板背光处或加遮光罩再进行观察。暂停使用时，应将“辉度”调至最小。
    2）示波器应避免在强磁场环境中工作。因为外磁场会引起显示波形失真。
    3）开关应由大到小调节，不能让被测波形扩大到荧光屏外，以免机内元器件因过载而损坏。
    4）示波器使用时，接人输入端的电压不应超过说明书规定的最大输出耐压400V（DC ＋ ACPP）。如果信号为直流，则应小于400V；如果信号为正弦交流，其峰峰值应小于400V，有效值应小于142V。如果信号为直流加交流，则其直流和交流峰值之和应小于400V。特别要注意当Y衰减开关放到1时，应防止过大的被测信号加人输入端，以免损坏仪器。
    5）测交流电压时，Y轴藕合开关置于“AC”挡。如果交流电压频率较低或测量缓慢变化的信号，可用“DC”挡。
    6）使用时，扳动面板控制器要轻，当到达极限位置时不要硬板，以免损坏仪器。搬动时要轻拿轻放，防止碰撞。
    7）当“Y轴输入”接电压值较高的被测信号时，应避免手或人体其他部位触及“Y轴输入”端或探极，以免触电。
    8）具有“交替”、“断续”工作方式的二踪示波器进行二踪显示时，频率较低的情况下用“断续”方式，频率较高的情况下用“交替”方式。
    9）为使显示波形稳定，“同步调节”与“扫描微调”可结合调整，但“同步增幅”不能调得太大，只要波形稳定即可，否则会引起扫描线的非线性失真。
    10）脉冲信号时，为了准确地显示波形，应注意示波器Y通道的上升时间是否小于被侧信号的前、后沿时间。
    11）测量频率时，扫描速度微调旋钮应放在校准位置。测量电压时，Y轴灵敏度微调应放在校准位置。

    2．侧量信号的基本操作
   （1）被测信号通过示波器探头送到示波器信号输入端
将示波器的探头连接到垂直输入端，并将转换开关拨至AC或DC位置，垂直轴灵敏度转换钮旋至衰减高的位置。再将示波器的探头接到被测电路，在观察波形图像的同时，调整垂直灵敏度按钮，使波形大小适当。接着将示波器的时间轴转换钮左右旋转，使示波管上的信号波显示出比较清楚的波形（一般2～3个周期为宜）。若波形不容易同步，可微调触发电平钮，使波形稳定。
  （2）被测信号直接送到示波器的信号输入端
    1）交流电压的测量。将显示方式选择开关置Y位置，触发藕合方式及Y输入选择开关置AC位置，被测交流电压信号从Y输入端加人。调节触发电平和扫描速度开关，使屏幕上出现几个周期的稳定波形。然后调节Y衰减开关，使波形幅度合适。如果不知道被测信号幅度，可先放在衰减较大的挡位，然后逐步减少衰减量使幅度便于观察。
    2）瞬时电压的测量。瞬时电压测量与交流电压测量有一定区别，瞬时电压的测量需要一个参考电平线。具体测量方法是，将AC/DC开关置DC位置，先将Y输入端接地，调Y位移旋钮，根据被测信号的极性和幅度将扫描线移到某一水平坐标线上；在参考电平线确定之后，Y位移旋钮不能再动，后面的测量均以此线为标准；将信号从Y输入端加人，调节Y衰减开关和扫描速度开关及同步调节旋钮，使屏幕上得到稳定而便于读数的波形。
    3）频率的测量。将Y输入选择开关置AC位置，被测信号从Y输入端加人。调节触发电平和扫描速度开关，使屏幕出现具有两个波峰的波形。然后调节Y位移旋钮，使波峰位于水平刻度线上。利用扫描速度开关的读数与屏幕上显示波形在水平方向占的格数，即可计算出该交流信号的周期。再根据周期和频率互为倒数的关系，即可得出被侧交流信号的频率。

    3．使用示波器时的注意事项
    1）使用时扫描的亮度应适中，过亮容易灼伤屏幕，使示波管寿命缩短。如果环境光线过强，应将示波器置于面板背光处或加遮光罩再进行观察。暂停使用时，应将“辉度”调至最小。
    2）示波器应避免在强磁场环境中工作。因为外磁场会引起显示波形失真。
    3）开关应由大到小进行调节，不能让被测波形扩大到荧光屏之外，以免机内元器件因过载而损坏。
    4）示波器使用时，接人输入端的电压不应超过说明书规定的最大输出耐压400V（DC ＋ ACPP）。如果信号为直流，则应小于400V；如果信号为正弦交流，其峰峰值应小于400V，有效值应小于142V。如果信号为直流加交流，则其直流和交流峰值之和应小于400V。特别要注意当Y衰减开关放到1时，应防止过大的被测信号加人输入端，以免损坏仪器。
    5）测交流电压时，Y轴藕合开关置于“AC”挡。如果交流电压频率较低或测量缓慢变化的信号，可用“DC”挡。
    6）使用时，扳动面板控制器要轻，当到达极限位置时不要硬扳，以免损坏仪器。搬动时要轻拿轻放，防止碰撞。
    7）当“Y轴输入”接电压值较高的被测信号时，应避免手或人体其他部位触及“Y轴输入”端或探极，以免触电。
    8）具有“交替”、“断续”工作方式的二踪示波器进行二踪显示时，频率较低的情况下用“断续”方式，频率较高的情况下用“交替”方式。
    9）为使显示波形稳定，“同步调节”与“扫描微调”可结合调整，但“同步增幅”不能调得太大，只要波形稳定即可，否则会引起扫描线的非线性失真。
    10）测量脉冲信号时，为了准确地显示波形，应注意示波器Y通道的上升时间是否小于被测信号的前、后沿时间。
    11）测量频率时，扫描速度微调旋钮应放在校准位置。测量电压时，Y轴灵敏度微调应放在校准位置。
    12）测量前应熟悉被检测机顶盒主要测试点的脉冲波形，使用示波器测量时，应注意使用电源隔离变压器，否则不能测量高频脉冲变压器一次侧之前的任何电路。
