详解液晶彩电/机顶盒/等离子彩电维修技巧
来源:本站整理  作者:佚名  2015-12-23 15:56:26

    2.等离子彩电拆卸
    等离子彩电的基本结构和拆卸程序大同小异。
    将等离子彩电摆放在垫有软垫的工作台上,拆卸下彩电的后铁盖。即可看到彩电的内部结构。分别拆去自攻螺钉,再拆去连线插头,拆下印制电路板。卸下印制电路板后,只剩下彩电的前壳。
    在前壳内分别有×驱动电路组件、电源板组件、Y驱动电路组件、Y上选址电路组件、Y下选址电路组件、Y FPC插件(共6对)、COF插头(共7个)、COF选址电路组件、逻辑控制电路组件、铝合金基板等。拆卸时应特别注意对电路组件的保护。安装时,以与拆卸相反的顺序组装印制电路板即可。
下面以三星等离子彩电为例进行介绍。
    1)底座的拆卸。将彩电向下放置,然后用螺钉旋具拧下4颗固定螺钉,卸下底座,如图48所示。

    2)电缆座的拆卸。拧下固定螺钉,然后卸下电缆座,如图49所示。


    3)副后盖的拆卸。拧开所有固定螺钉,然后取下电缆座,即可卸下副后盖(可看见视频板),如图50所示。

    4)主板的拆卸。拔下与主板连接的所有电缆插头和拧下4颗紧固螺钉,拆下电源按钮、环境灯传感器、IR接收器印制电路板,如图51所示。

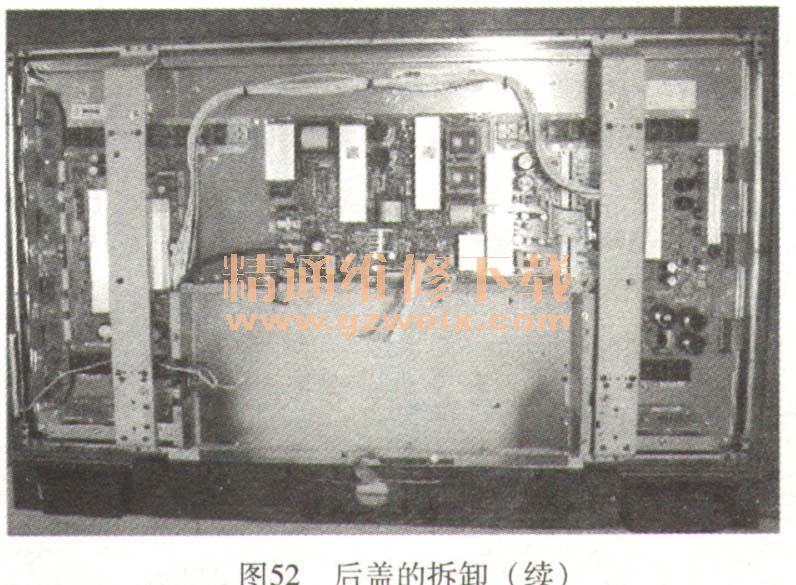

    5)后盖的拆卸。拧下后盖上的所有固定螺钉,即可拆下后盖,如图52所示。


    6)副后视频板的拆卸。拧下4颗紧固螺钉,然后卸下副后板,如图53所示。

    7)功能键拆卸。拧下2颗固定螺钉,然后即可卸下功能键,如图54所示。

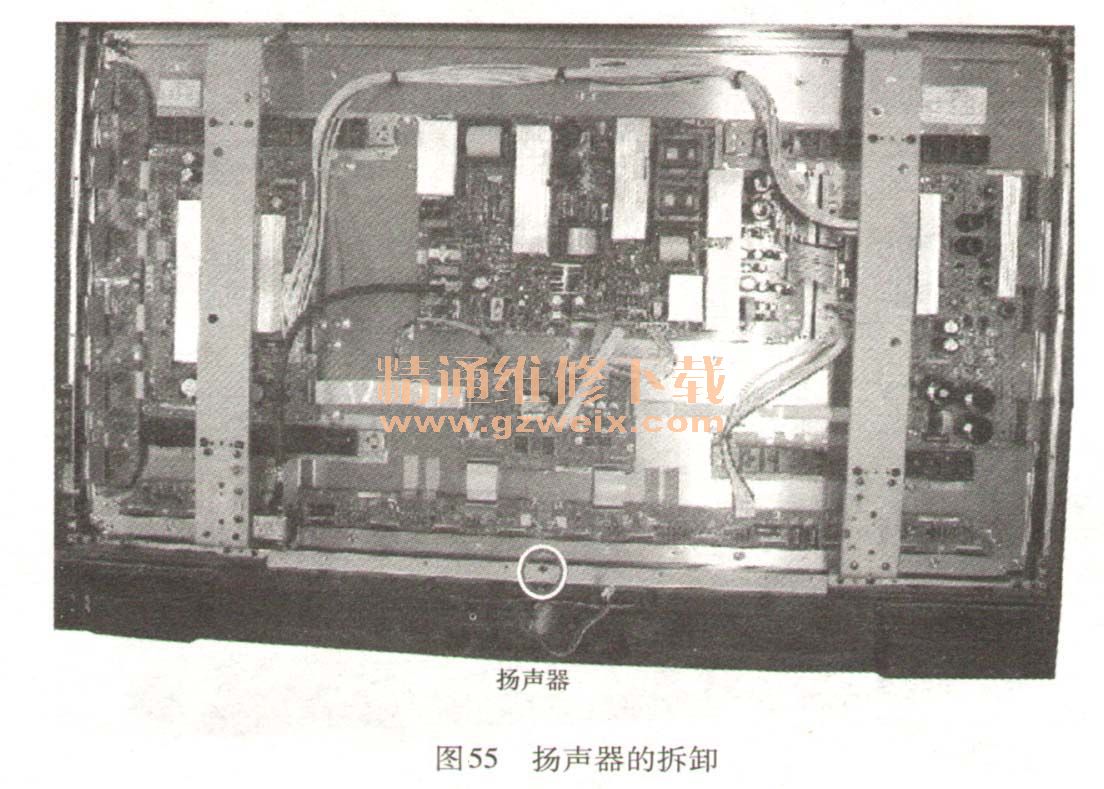

    8)扬声器的拆卸。拔下与逻辑板相连的电缆和拧下固定螺钉,然后用手小心拉出扬声器,如图55所示。

     9) SMPS、DC/DC SMPS板的拆卸。拔下与主SMPS相连的电缆,然后拧下9颗固定螺钉即可卸下SMPS板;拔下与DC/DC SMPS相连的电缆,然后拧下4颗固定螺钉即可拔下DC/DC SMPS板,如图56所示。

    10)逻辑板、Y驱动板、×驱动板、缓冲器板、地址缓冲器板的拆卸,如图57所示。

    ①逻辑板的拆卸。逻辑板包括,通过LVDS处理视频信号输入并生成地址驱动程序输出和×Y驱动信号的逻辑主板,以及缓存输出信号并向地址驱动电路输出信号的缓冲器板。逻辑主板的功能是,视频信号处理,向缓冲器板输出地址驱动程序控制和数据信号,输出×Y驱动板控制信号。缓冲器板有E缓冲器板和F缓冲器板。E缓冲器板向左下TCP IC输出数据和控制信号,而F缓冲器板则向右下TCP IC输出数据和控制信号。
    拆卸时可拔下与逻辑板相连的电缆,然后拧下4颗紧固螺钉,即可卸下逻辑板,如图58所示。

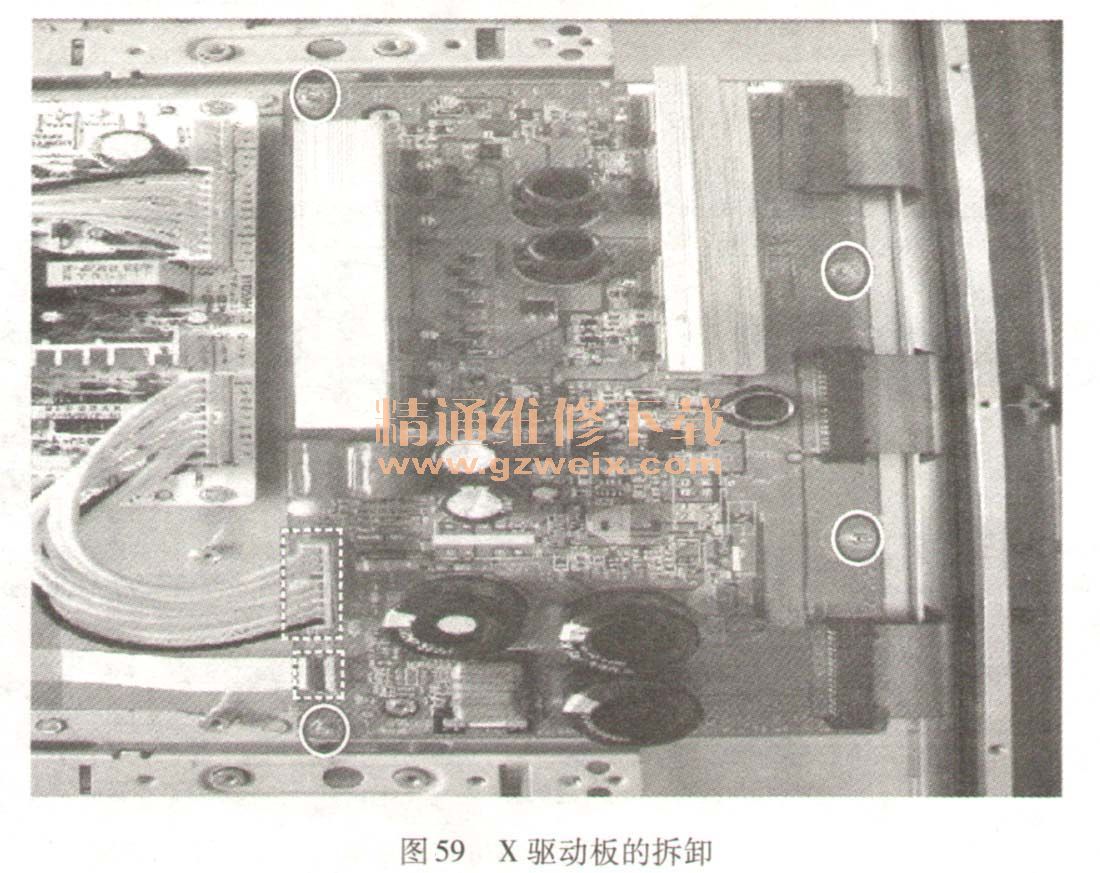

    ②×驱动板的拆卸。拔下与×驱动板相连的电缆,然后拧下4颗紧固螺钉,即可卸下×驱动板,如图59所示。

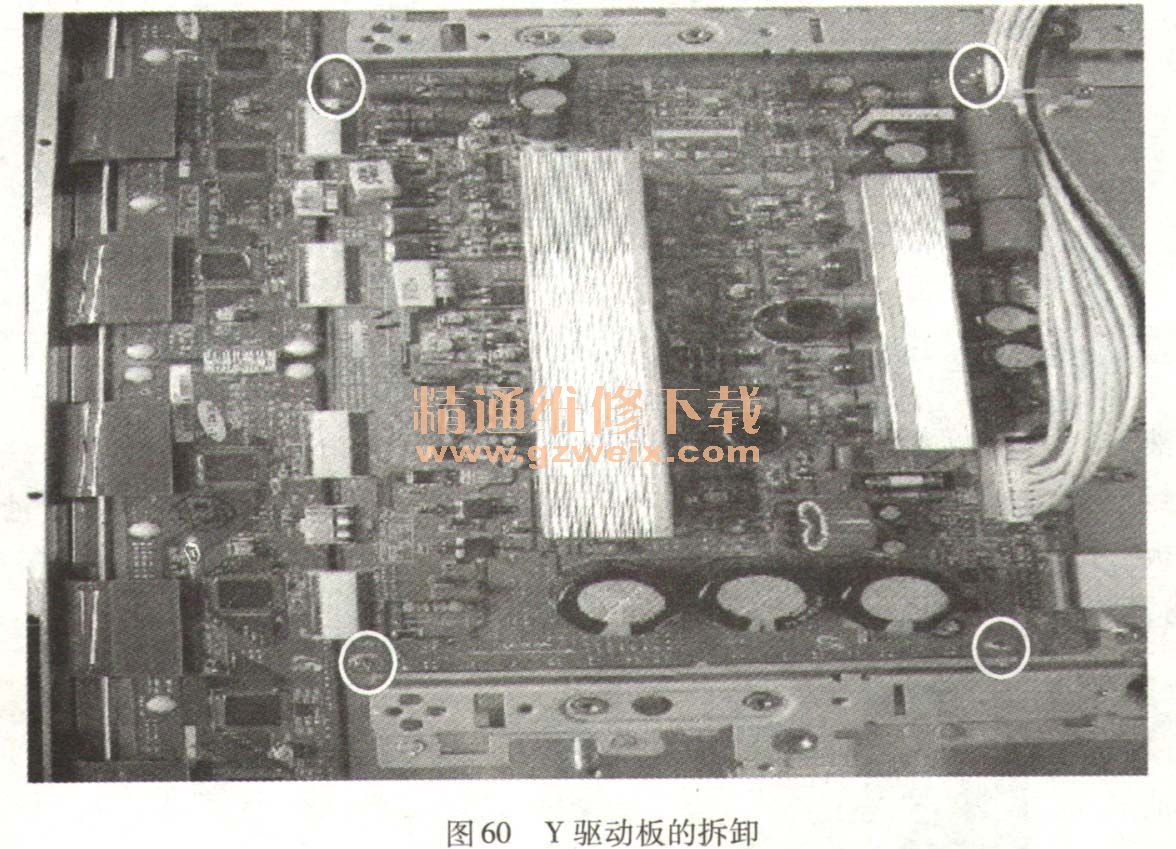

    ③Y驱动板的拆卸。拔下与Y驱动板相连的电缆,然后拧下4颗紧固螺钉,即可卸下Y驱动板,如图60所示。

    提示:拆如等离子彩电时应注意以下事项:
    1)必须在断电状态下进行。等离子彩电一旦通了电,不论是否产生了光橱,都必须在关机2min后才能进行拆却或维修。
    2)拆却用的操作台应铺上千净的桌布,拆却下来的元器件应有序地摆放,防止错乱。
    3)拆却时,使用的工具要合理,并严格依照操作规程,细致小心地对等离子彩电的每一个元器件进行保护。
    4)拆开带有大容童电容器的印制电路(如SMPS、×驭动板、Y驱动板等)时,首先应给电客器放电(电荷可能产生火花,有触电危险)。
    5)拆御等离子彩电时,应参照电路图检查电缆是否接好,并小心不要摄坏电统。
    6)小心不要损坏正面的玻瑞纤维。
