（3）频谱分析仪
    频谱分析仪简称扫频仪，是集扫频信号发生器、频标信号发生器、示波器于一体的信号通道专用检测和调试仪器。扫频仪主要由扫频信号源和示波器组成，它能在示波管的荧光屏上直接显示被测设备的幅频特性曲线，用它可以测定各种电子电路的幅频特性，并可作为调整指示器，将被测电路的幅频特性曲线调整到符合指标要求。常见的频谱分析仪如图11所示。

    在机顶盒维修中，用频道分析仪能显示来自某一接收方向和具有一定极化的微波信号的频率和功率。它可作为要使天线对准卫星和校准馈源系统时的监视器，频谱仪的显示器能显示输入信号的任意频率范围的功率谱，因而既可研究细节，又可观察整个频段。
  （4）毫伏表
    毫伏表是一种用来测量正弦电压的交流电压表，主要用于测量毫伏、微伏交流电压，如测试电视接收机天线输入的电压、中放级的电压等。毫伏表的种类繁多，机顶盒维修中一般采用高频毫伏表，如图12所示。

  （5）遥控器红外遥控信号检测仪

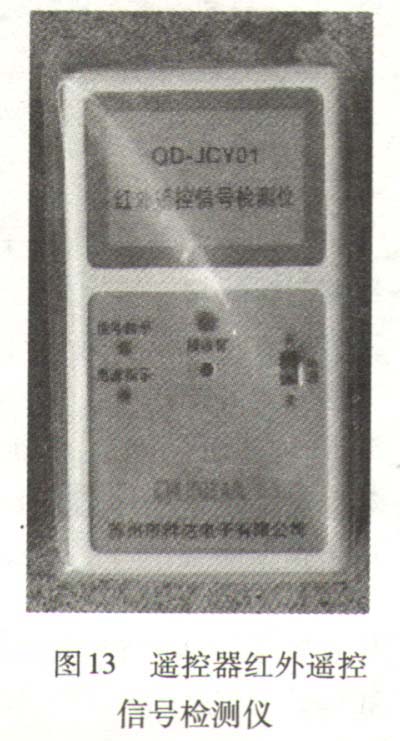

    遥控器红外遥控信号检测仪（见图13）是用来检测机顶盒遥控器的通用仪器，采用声光提示检测遥控器是否正常。使用时打开检测仪电源开关，把要测试的遥控器对着检测仪的接收窗并按起按键，如果测试仪有“哒…”声且指示灯闪烁，则说明被测遥控器工作正常。

  （6）电视信号场强仪

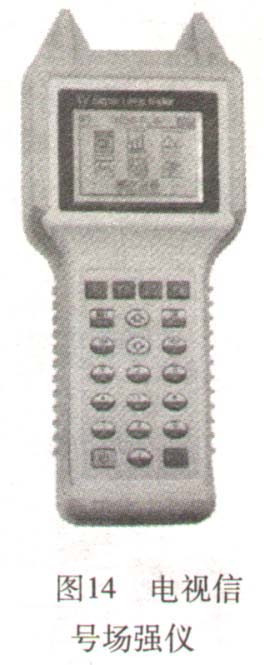

    电视信号场强仪（见图14）是用来测试电视电磁场电平的仪器。它是电视台、电视设备生产企业、电视网络维护人员常用的仪器，其主要功能就是对地面电视、有线电视、卫星电视信号进行测量和分析。通过对电视信号场强的测量，可以对电视系统设备、网络运行的质量状况有一个初步的了解。随着电视技术的发展，数字电视逐渐推广和普及，场强仪的技术也越来越先进，功能越来越强大，使用也越来越方便。
电视信号场强仪除测量电平外，还具有伴音测量、载/噪比测量、图像显示、同步脉冲显示、场强音响提示、数字频率显示、视频信号输出/输入、对外部LNB供电等功能。一般的场强仪电平测量范围在20～130dBμV。

    电视信号场强仪的功能很多，维修人员可根据需要去选择。首先是要满足自己测量的需要，然后是考虑性价比高的产品。维修人员最好选择精度±1dB甚至高精度型场强仪。如果所需测量功能比较多，能观察图像，进行频谱分析，兼顾精度，则可选择精度±1.5～2.5dB适用型的频谱场强仪。如果是用于有线电视网络终端用户安装及日常维护，则选择精度±3dB即可，因为精度±3dB的场强仪体积小巧、方便携带。
使用电视信号场强仪应注意以下事项：
    1）电视信号场强仪的连接电缆不宜过长。假若非用长电缆不可时，则必须在仪表的读数上加上电缆的损耗，尤其是高频段的测量。
    2）新电视信号场强仪应经常与专门计量过的电视信号场强仪进行对比校验，以免仪器不准确得出误 判。
    3）注意电视信号场强仪的使用环境温度。北方的隆冬要注意采取保温措施，盛夏的南方要尽量避免将电视信号场强仪直接置于日晒之下，否则读数误差将会大大超过技术指标的范围。
  （7）信号发生器
    信号发生器（见图15）是一种能够产生一定波形、频率和幅度，的振荡器，为检修、调试电子设备和仪器时提供信号源。信号发生器可分为低频信号发生器与高频信号发生器。

    低频信号发生器是一个能输出低频信号的信号源，一般输出信号以正弦波为主。以×D-22型低频信号发生器为例，该仪器能产生正弦波信号及幅度宽度可调的脉冲信号和逻辑信号，可以对低频放大电路、扬声器的频率特性进行测试，也可作为高频载波的调幅信号。其使用方法：逆时针调节“电平微调”旋钮，将其旋到最小处，然后接通电源，预热几分钟后，仪器即可使用；调节各个波段转换开关至所需的频率（频率值由数码管显示），并根据需要选择输出信号波形；通过“输出衰减”和“输出微调”旋钮，根据需要调节正弦波信号的输出电压。
    高频信号发生器用来产生高频信号，频率通常在几百千赫至几百兆赫范围内。高频信号发生器一般具有等幅正弦波、调幅波和调频波等几种输出，并可改变已调波的调幅度和频偏。主要用于无线电接收设备及相应频段的中频放大器、鉴频器、滤波器等的调试与检测。以×FG-7型高频信号发生器为例。其使用方法：使用前首先检查V表和M表的指针是否在零位，若不在零位，可通过调节机械调零螺钉来调整；接着打开仪器电源，预热半小时后将“波段”旋钮旋至某一空挡，并调节“V零点”和“M零点”旋钮，使两表头的指针指在零位；然后根据测试需要，调节仪器，即可得到具有需要参数的高频信号。
  （8）液晶编程器
    液晶编程器（见图16）多用于维修驱动板MCU性能或数据不良引起的故障，可在完全不拆机的情况下，通过配送的VGA数据线升级MCU源程序，排除故障。

    提示：如芯片不良时须更换，不可使用液晶编程器升级程序。
    （9）AV/S/VGA/RF信号连接线
  在维修中可采用AV/S/VGA/RF信号连接线（见图17）连接外部设备，如电脑，能快速判断故障点。
