一辆行驶里程超26万km的2005款宝马750Li轿车。用户反映：该车遥控无法开启后备箱。其故障现象为：
    1．无法用遥控控制后备箱动作。
    2．无法用后备箱盖外开关控制后备箱动作。
    3．无法用驾驶员侧仪表板下方的后备箱盖控制按钮开启后备箱，但用钥匙机械开锁后可自动升起和控制其降下。

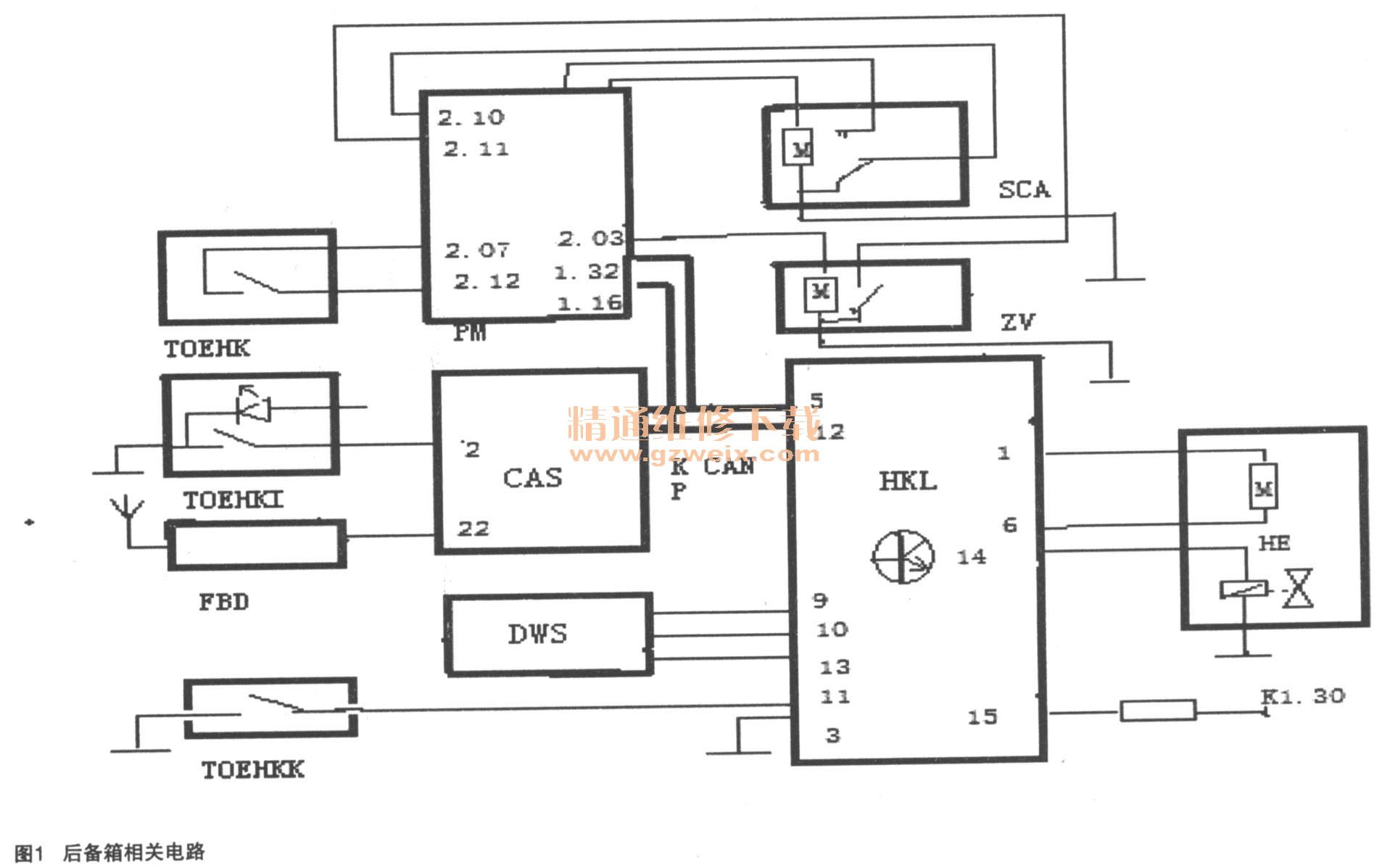

    经查阅宝马维修手册得知，宝马750Li底盘型号E65的电动后备箱电路如图1所示。

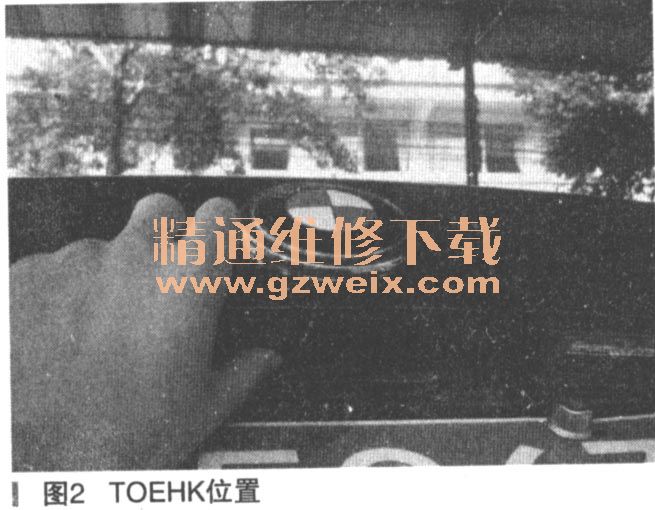

    1．位于后备箱外侧的后备箱盖控制按钮（TOEHK）的位置如图2所示。

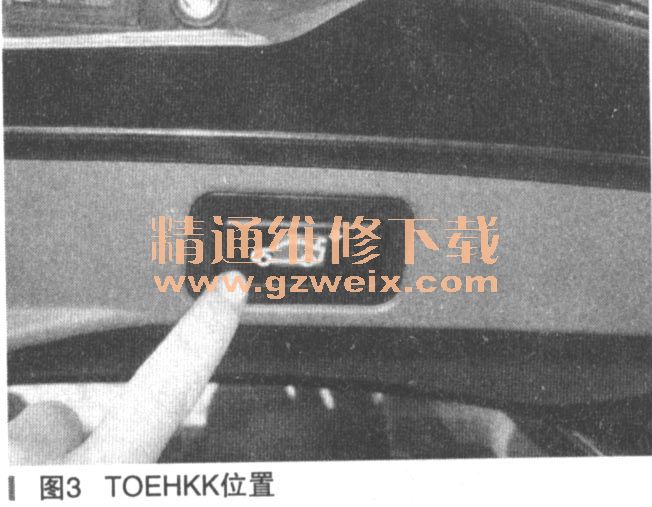

    2．位于后备箱内侧的后备箱盖关闭按扭（TOEHKK）的位置如图3所示。

    3．位于驾驶员侧仪表台下方的后备箱盖控制按钮（TOEHKI）的位置如图4所示。

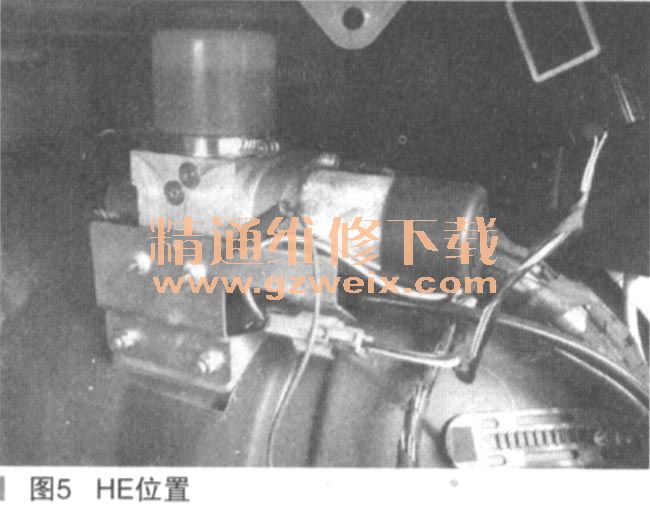

    4．电控执行元件（HE）的位置如图5所示。

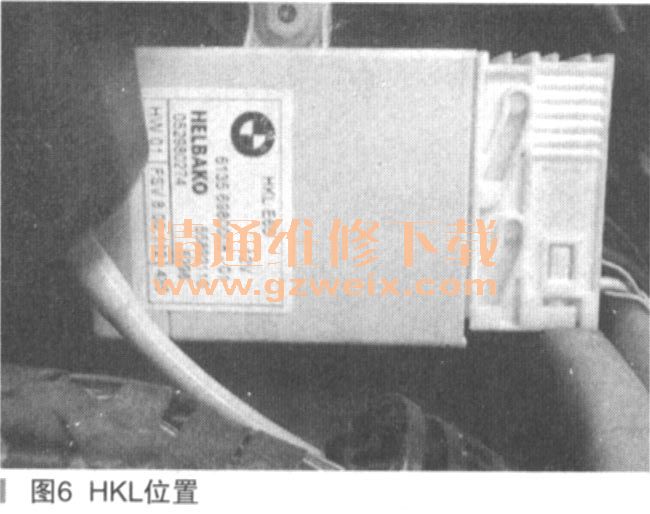

    5．后备箱盖液压控制模块（HKL）的位置如图6所示。

    6．后备箱盖中控锁电动机（ZV）的位置如图7所示。
