一辆行驶里程约8000km的2013款宝马528Li轿车。用户反映：该车倒车影像不显示。
    故障诊断：启动发动机，将换挡杆置于倒挡，中央信息显示屏不显示倒车影像（黑屏）。用故障检测仪检查，提示故障信息为环视摄像机无视频信号输出。该车不带视频开关，查看相关电路可知，环视摄像机（A167）的视频线直接连接至CIC（汽车信息计算机）主机（A42），FBAS信号线为视频信号线。
    测量环视摄像机端子FBAS＋与端子FBAS－间的输出电压，为3.2V，正常；测量CIC主机端子FBAS＋与端子FBAS－间的输入电压，为0V，不正常；分别测量FBAS+线路和FBAS－线路的电阻，FBAS＋线路的电阻为13 kΩ，FBAS-线路的电阻为0Ω。由此确定FBAS+线路内部损坏。

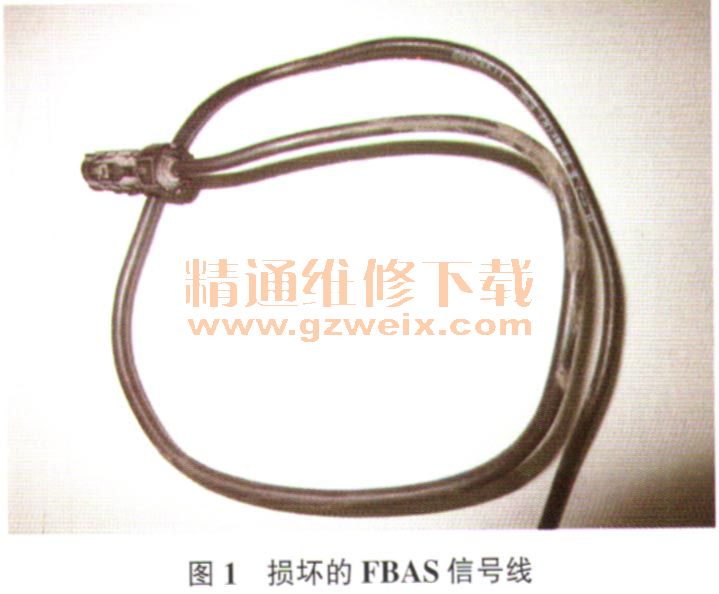

    故障排除：更换FBAS信号线（图1）后试车，倒车影像可以正常显示，故障排除。
