一辆行驶里程约3万km,车型为F04的2010年宝马750Li混合动力轿车。该车辆由于停放后无法再次启动着车被拖回维修店进行检修。
故障诊断:接车后首先按压启动按钮,车辆的启动机没有运转,很显然车辆高压蓄电池电量不够。连接ISID进行诊断检测,读取故障内容如下:
21F13C,高压蓄电池:由于温度过高、过压或低压而关闭高压系统;
21 F0B0, SME,内部故障:单格电池的测量系统损坏;
21F123,高压蓄电池:单独单格电池电压,低电压(关闭阑值);
21F139,高压蓄电池:关闭错误;
21F071,高压蓄电池:每个单格电池的电压完全不同;
930769,总线端K1. 15关闭:达到上部启动能力极限;
21EFAF,EME,内部故障:出于安全考虑在高压系统中激活短路;
93076B,总线端K1. 30B关闭:达到上部启动能力极限;
21EFB0,EME,内部故障:高压已关闭,安全功能;
93076A,总线端K1. 15关闭:达到上部启动能力极限,然而妨碍关闭信号源已激活;
21F13F,高压蓄电池:关闭错误;
21F072,高压蓄电池:至少有一个单格电池损坏(警告阈值);
21EF94,缺少信息(无SME的CAN信号),接收器EME,发射器SAE;
21 F0AF,SME,内部故障:单格电池间的连接损坏。
ActiveHybrid 7是一个弱混合动力系统。同时它是一个并联混合动力系统。此弱混合动力系统主要由下列组件构成:
·电机电子伺控系统(EME)
·电机
·存储器管理电子装置(SME)
电机电子伺控系统(EME)是一个功率电子装置。此功率电子装置包括一个DC/DC变压器以及2个变流器,控制电机时需要功率电子装置。存储器管理电子装置(SME)已集成并浇铸和焊接在高压蓄电池中。SAE控制单元执行高压蓄电池内的安全功能。此混合动力车辆有2个车载网络,分别用2种不同的电压驱动:
·源自BMW 7系的传统12V车载网络
·为高压组件供电的高压车载网络(额定电压126 V)

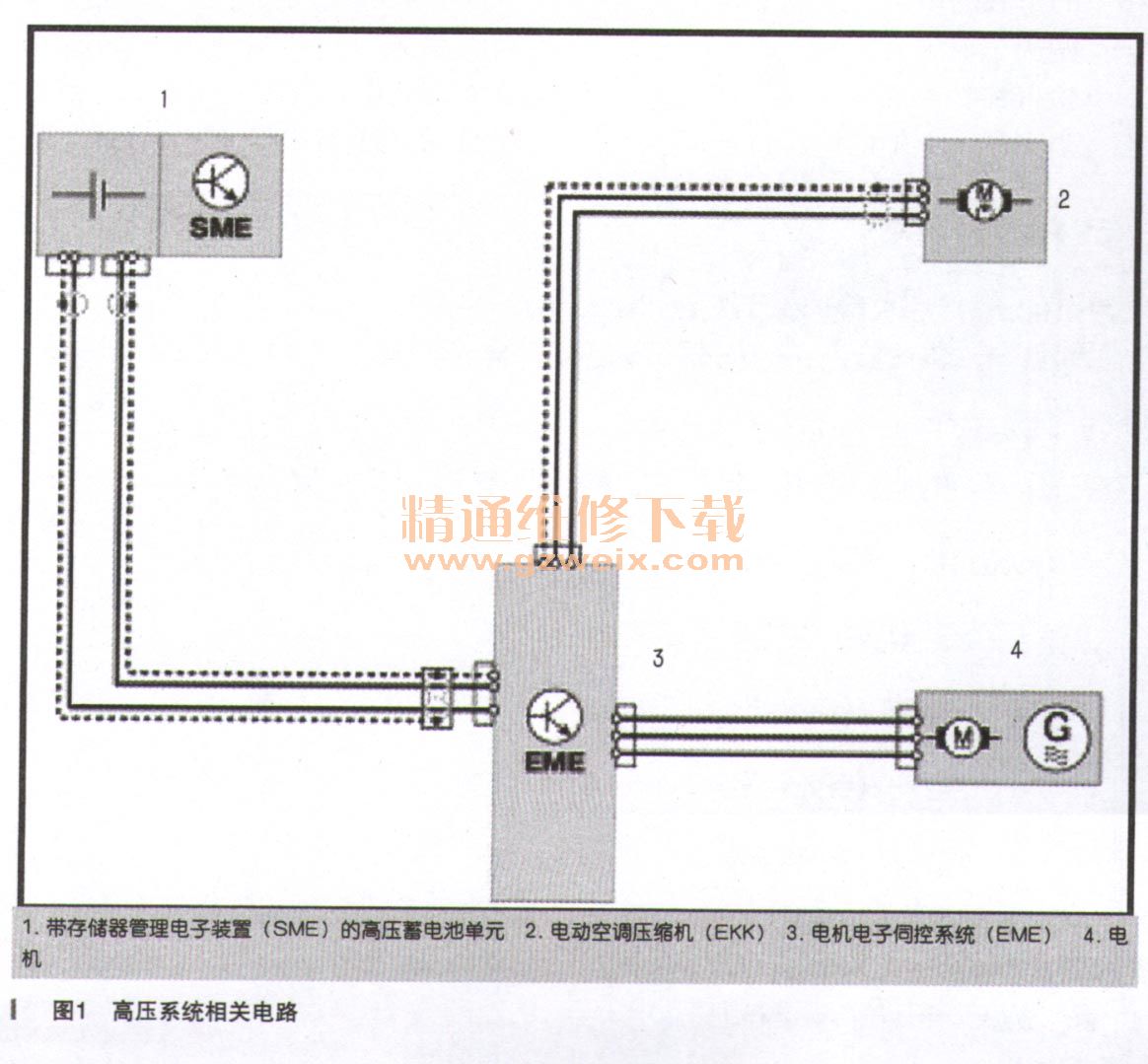

高压系统的电路图如图1所示。
车辆的驱动系主要由发动机和电机组成。通过8挡自动变速器、传动轴以及后驱动桥把产生的扭矩传递到驱动轮上。自动变速器含有一个液压变矩器。电机由定叔内置)和转子(外置)组成。转子代替发动机的飞轮。电机设计成最大功率14 kW的永磁激励电机(同步)。电机在发动机和变矩器之间直接与曲轴连接。发动机在这种混合动力系统中不能与电机分离。因此,可供能量回收(动能回收)使用的能量将减少,减少量为发动机牵引力矩。不能实现纯粹的电动行驶模式。电机用于下列功能:
·启动发动机
·支持发动机(加速)
·电动制动(动能回收)
·发电机
高压蓄电池由35个串联的圆柱形存储单元组成。带电压传感器和温度传感器的电子装置:这些传感器负责将单格电池的状态信息发送给SME控制单元。额定电压为126 V ,可用能量为400W·h。如果高压蓄电池的充电状态过低并且不能启动发动机,则必须给高压蓄电池充电。充电利用一个充电器通过12 V车载网络进行:混合动力DC/DC转换器把能量朝高压车载网络方向转换。充电过程在下列条件下由EME自动启动:
高压蓄电池的电压超出设定的阈值;
识别到一个充电器(12V车载网络中的车载网络电压大于13.5 V) ;
两次车辆启动相继失败。
检查控制信息:
当高压蓄电池的电压过低以及一次发动机启动失败时,会显示下列检查控制信息;“车辆未作好行驶准备”。
当第二次发动机启动失败时,会显示下列检查控制信息:“打开点火开关进行充电”。
在从12 V车载网络向高压车载网络进行电压转换(高压蓄电池被充电)时,会显示下列检查控制信息:“高压蓄电池正在充电”。
此过程在下列情况下会被取消:
·高压蓄电池的充电电流低于1A的阈值
·充电器已关闭
·出现了某个故障或点火开关已关闭
另外可以通过下列服务功能启动充电过程:高压蓄电池充电。为了对12V车载网络进行供电并同时对高压蓄电池进行充电,需要使用功率足够大的充电器(最大充电电量至少为10A)。关闭车辆中不必要的用电器(例如外部照明或冷暖空调)。
